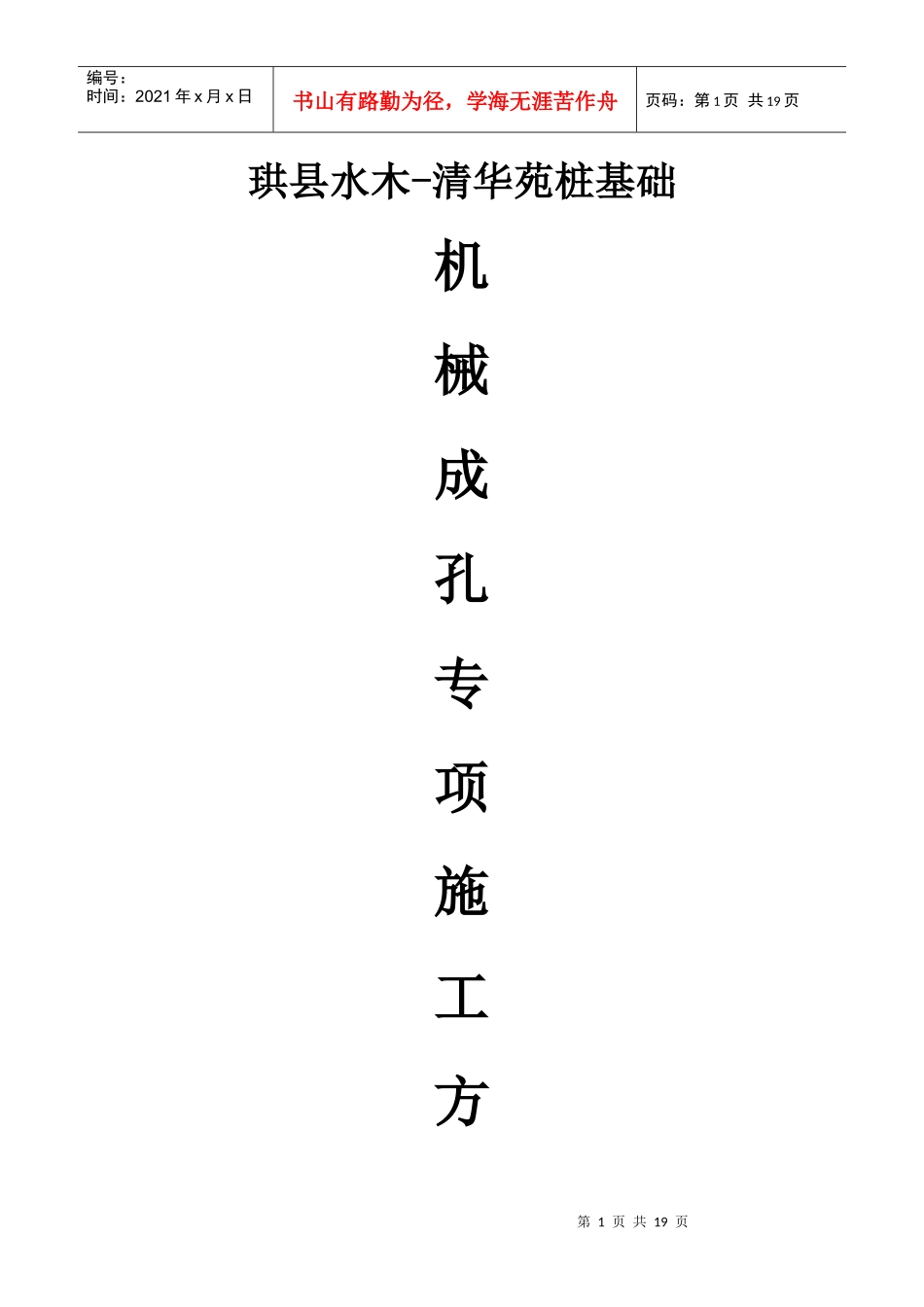

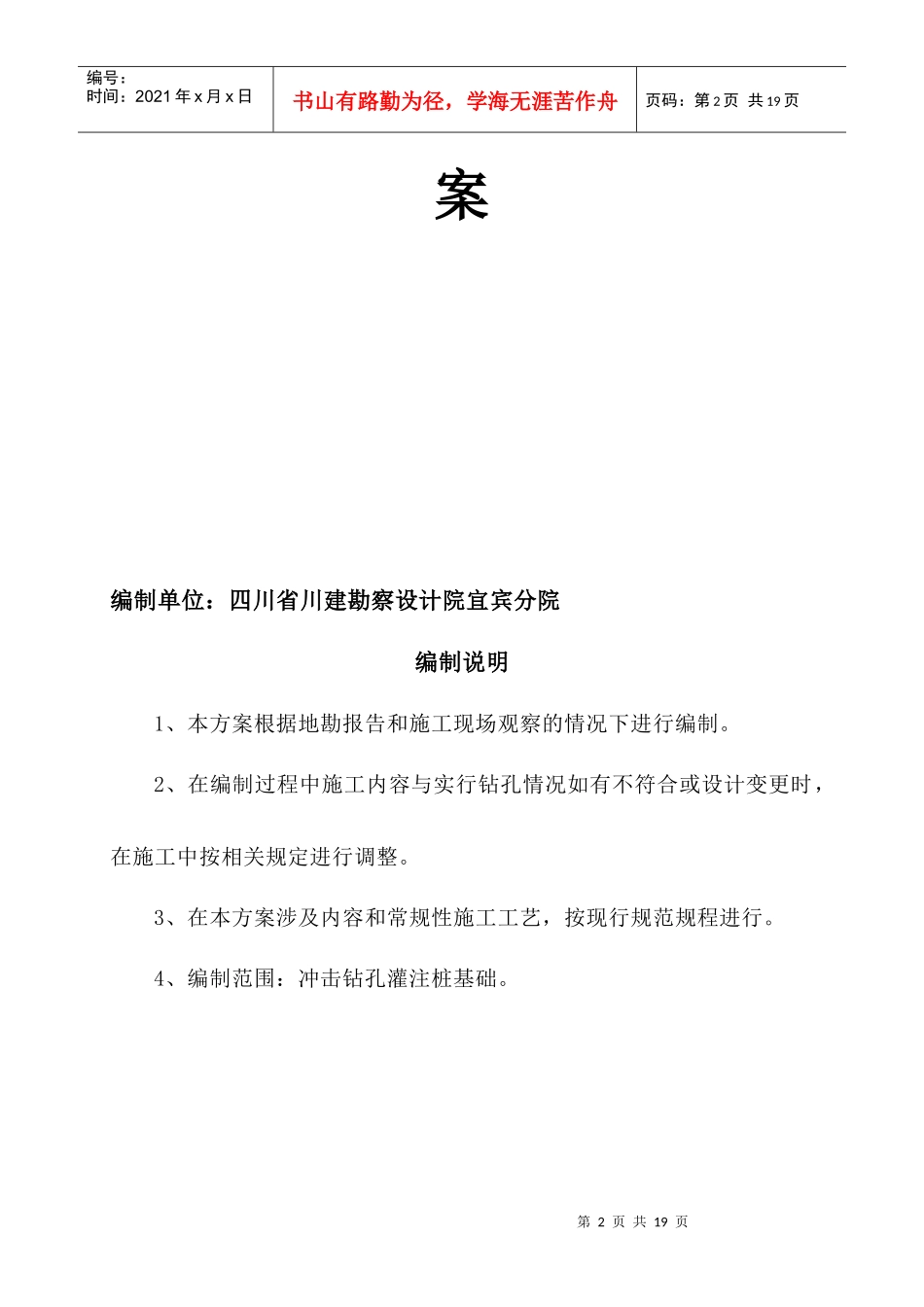

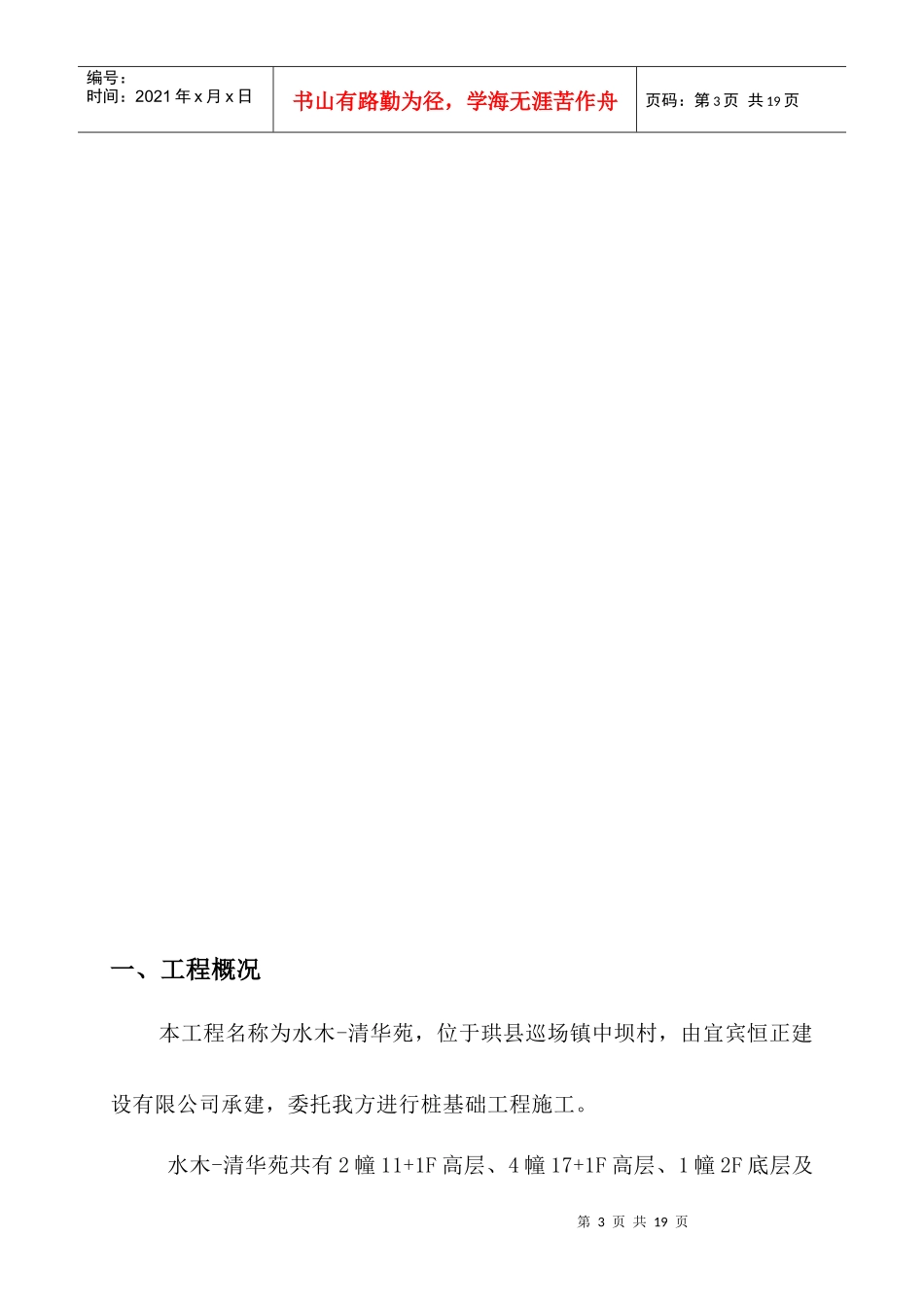

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页珙县水木-清华苑桩基础机械成孔专项施工方第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页案编制单位：四川省川建勘察设计院宜宾分院编制说明1、本方案根据地勘报告和施工现场观察的情况下进行编制。2、在编制过程中施工内容与实行钻孔情况如有不符合或设计变更时，在施工中按相关规定进行调整。3、在本方案涉及内容和常规性施工工艺，按现行规范规程进行。4、编制范围：冲击钻孔灌注桩基础。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页一、工程概况本工程名称为水木-清华苑，位于珙县巡场镇中坝村，由宜宾恒正建设有限公司承建，委托我方进行桩基础工程施工。水木-清华苑共有2幢11+1F高层、4幢17+1F高层、1幢2F底层及第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页地下车库组成。第一期工程拟采用机械冲击成孔桩，桩基设计数量为___根（其中___号楼为___根，___楼为___根）桩基深度为20-30m不等，桩径都为Φ1000。桩基底部必须进入中风化石灰岩1-1.5m。二、工程地质条件根据地勘报告，场地内岩（土）层较多。从上到下：1层素填土、2层粘土、3层角砾土、4层砾沙、5层强风化石灰岩、6层中风化石灰岩组层，地质结构分述如下：1、素填土褐灰色，主要由粉质粘土、少量石灰岩、砂组成，结构松散，工程性能较差。根据勘察报告揭露厚度为1.80-7.20米，平均厚度约为3.99米。2、粘土褐灰色，软塑，局部含少量粒径2-6cm石灰岩碎石颗粒，稍有光泽，干强度较高，韧性较高。根据勘察报告揭露厚度2.00-13.40米，平均厚度为6.11米。3、角砾土第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页褐黄色，为冲积特征，角砾成分为中风化石灰岩，亚圆形为主，颗粒粒径以2-20mm为主、含量约占土体总质量的65%，其余为可塑状粉质粘土及粒径约2-6cm碎石颗粒，湿土体密实程度为稍密。偶含孤石，最大孤石长为1-2m。根据勘察报告揭露厚度0.80-21.15米，平均厚度为6.84米。4、砾砂褐灰色，湿，砾石成分为中风化砂岩及少量石灰岩，颗粒粒径以2-20mm为主、含量约占土体总质量的30%，其余为可塑状粘土及5%左右粒径2-4cm碎石颗粒，土体密实程度为松散。根据勘察报告揭露厚度2.40-24.45米，平均厚度为10.61米。5、强风化石灰岩灰白色，为二叠系茅口组石灰岩，强风化，矿物成分为石灰石，碎裂状结构，中厚层状构造，节理裂隙很发育，裂隙面间充填红粘土，岩体较破碎，岩心呈碎块状及少量短柱状，岩石坚硬程度为较硬岩，岩体基本质量等级为IV级。根据勘察报告揭露厚度0.50-2.90米，平均厚度为1.49米。第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页6、中风化石灰岩灰白色，为二叠系茅口组石灰岩，中风化，矿物成分为石灰岩，块状结构，中厚层状构造，节理裂隙较发育，裂隙面间充填少量红粘土，岩体较完整，岩心呈短柱状及少量碎块状，岩石坚硬程度为较硬岩，岩体基本质量等级为III级。根据勘察报告揭露厚度3.00-8.08米，平均厚度为4.81米。三、施工条件1、现场施工条件:施工场地平整，现场交通道路已基本形成，施工机械可直接进入施工区。施工区域已设置施工电源配电室，施工用电接出线路即可，施工用水也己通至场区，并配专（兼）职水电工1名，“三通一平”条件具备。2、施工道路，因原材料和运输机械的车辆多为重车，必须保证通行40吨汽车，现场情况基本符合施工要求。四、施工进度计划本工程属商品住宅楼，质量要求高，任务重，工期紧，桩总数约为__第7页共19页第6页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共19页_根，合同工期为___天。公司要求创优良工程提前完成该冲孔灌注桩任务，将此作为开拓市场，树立优良精品工程，在质量文明施工中，严格按照设计施工图及现行相关规范、规程标准和建设部《建筑施工安全检查标准》进行施...
