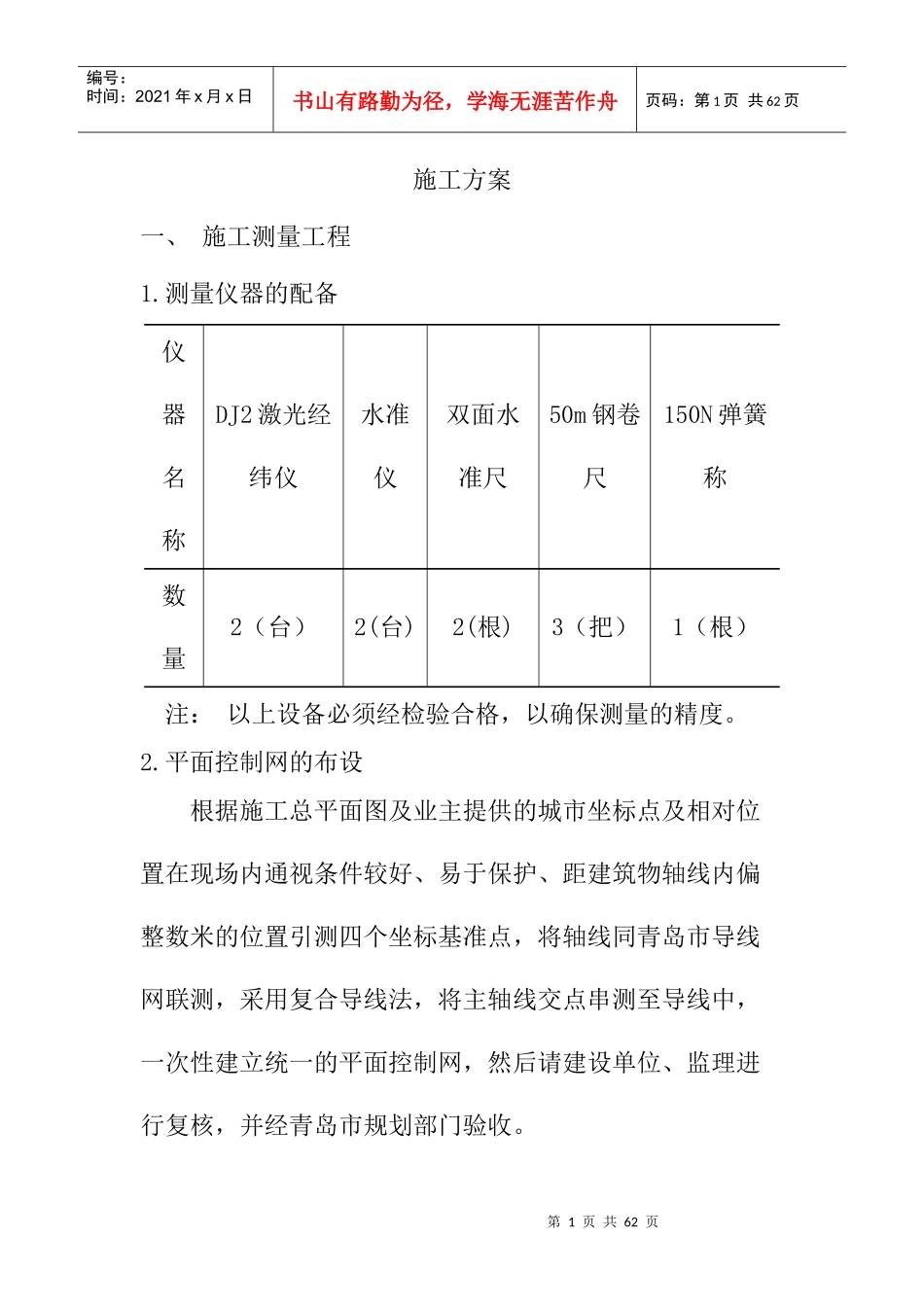

第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共62页施工方案一、施工测量工程1.测量仪器的配备仪器名称DJ2激光经纬仪水准仪双面水准尺50m钢卷尺150N弹簧称数量2（台）2(台)2(根)3（把）1（根）注：以上设备必须经检验合格，以确保测量的精度。2.平面控制网的布设根据施工总平面图及业主提供的城市坐标点及相对位置在现场内通视条件较好、易于保护、距建筑物轴线内偏整数米的位置引测四个坐标基准点，将轴线同青岛市导线网联测，采用复合导线法，将主轴线交点串测至导线中，一次性建立统一的平面控制网，然后请建设单位、监理进行复核，并经青岛市规划部门验收。第2页共62页第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共62页（1）水准点引测根据规划勘测部门设置的水准点引测施工所用的水准点，采用精密水准仪数次往返闭合，敷设四个施工用水准点，以便相互校核。（2）楼层轴线的测设为方便两个施工段流水作业，又兼顾整体平面测量的布局，每个施工段设两个轴线基准点。地上阶段，一层基准点采用预埋150*150*6mm钢板，与楼板钢筋焊牢，将各控制点投测到预埋铁件上，打Φ2mm孔，孔心作为平面控制点，经业主、监理校核无误后使用。轴线垂直投测采用激光铅垂仪，在每层楼板的相应部位留置150*150的孔洞，以便激光束通过。3高程测量标高控制点的设置，一层墙体模板拆除后，将+1.00m标高线抄测在外框柱上，然后用红油漆涂抹出倒三角，每个施工段至少设2个标高固定标志。引测时使用经过计量鉴定合格的30m钢尺，垂直向上丈第3页共62页第2页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共62页量出结构标高值后，再用激光水准仪检查丈量过的几点是否在同一水平面上。二层以上各层的竖向标高控制均采用同样方法从固定标志点开始丈量，以免造成积累误差。钢尺做拉力、尺长、温度三差修正，并往返数次测量，确保标高传递的准确性。在结构内引测标高时，使用水准仪引测，并进行往返测量与基准点校核，误差控制在规范控制范围内。标高竖向传递的允许偏差为每层±3mm，总高±5mm。4沉降观测水准点的测设（1）沉降观测的方法采用精密水准仪和铟瓦合金尺，应用往返闭合方法进行检查，同一点的两次观测之差≤1mm；沉降观测工作在地下室底板完成后即开始观测直至沉降稳定为止，从而获得地基全面沉降指标；根据工程的重要性、使用要求等因素综合确定沉降水准等级为一级水准测量，其闭合差应小于≤0.5N1/2（N为测站数）；观测沉降的时间应与各施工阶段完成时间相配合，从而观测了解荷载递增及变化。第4页共62页第3页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共62页（2）沉降观测的时间和次数主体施工阶段，每两层观测一次，装饰阶段每月观测一次。后期观测时间和次数：第一年每月一次，第二年每两个月一次，第三年每三个月一次，第四年开始每年一次，直到稳定（半年沉降量≤2mm）。（3）沉降观测的数据处理观测资料作为工程技术档案资料，观测成果应包括每个观测点高程和其逐次沉降量；每个观测点的平面位置；沉降量、地基荷载与延续时间三者的关系曲线图；沉降量分布曲线图和v-t-s曲线图；沉降观测点分布图及各周期沉降展开图；沉降观测成果表；计算建筑物平均沉降量、相对弯曲和相对倾斜值等资料。（4）沉降观测注意事项施工阶段的沉降观测应随着施工的进度及时进行，当建筑物出现较大的沉降、不均匀沉降或建筑物出现裂缝时，应立即向工程技术负责人汇报，并立即进行每日或数日一次的连续观测，同时向建设、设计、监理等提交沉降观测第5页共62页第4页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共62页分析报告。二、基础工程施工方案1.土方开挖本工程基坑开挖采用机械大开挖，土方开挖前，会同有关部门了解施工现场地下构筑物、基础平面与周围地下设施管线的关系，并及时将施工范围内的障碍物排除，地下管线改道。·根据给定的控制点及设计尺寸进行测量定位，抄平放线，定出开挖宽度，撒灰线后按灰线分开开挖，考虑现场勘查情况，...
