钢筋混凝土简支桥桥梁施工方案VIP免费

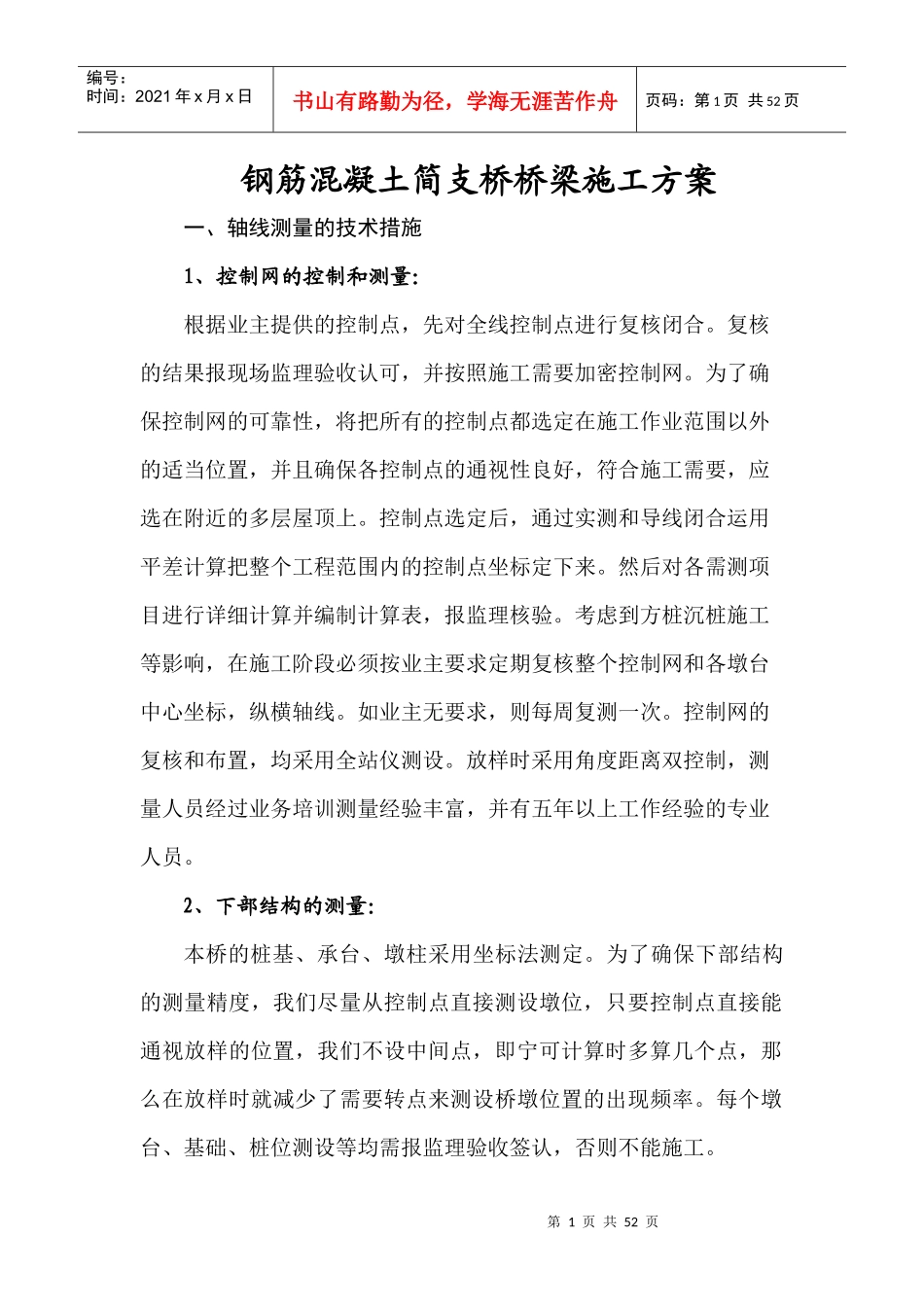

钢筋混凝土简支桥桥梁施工方案_第1页
1/52

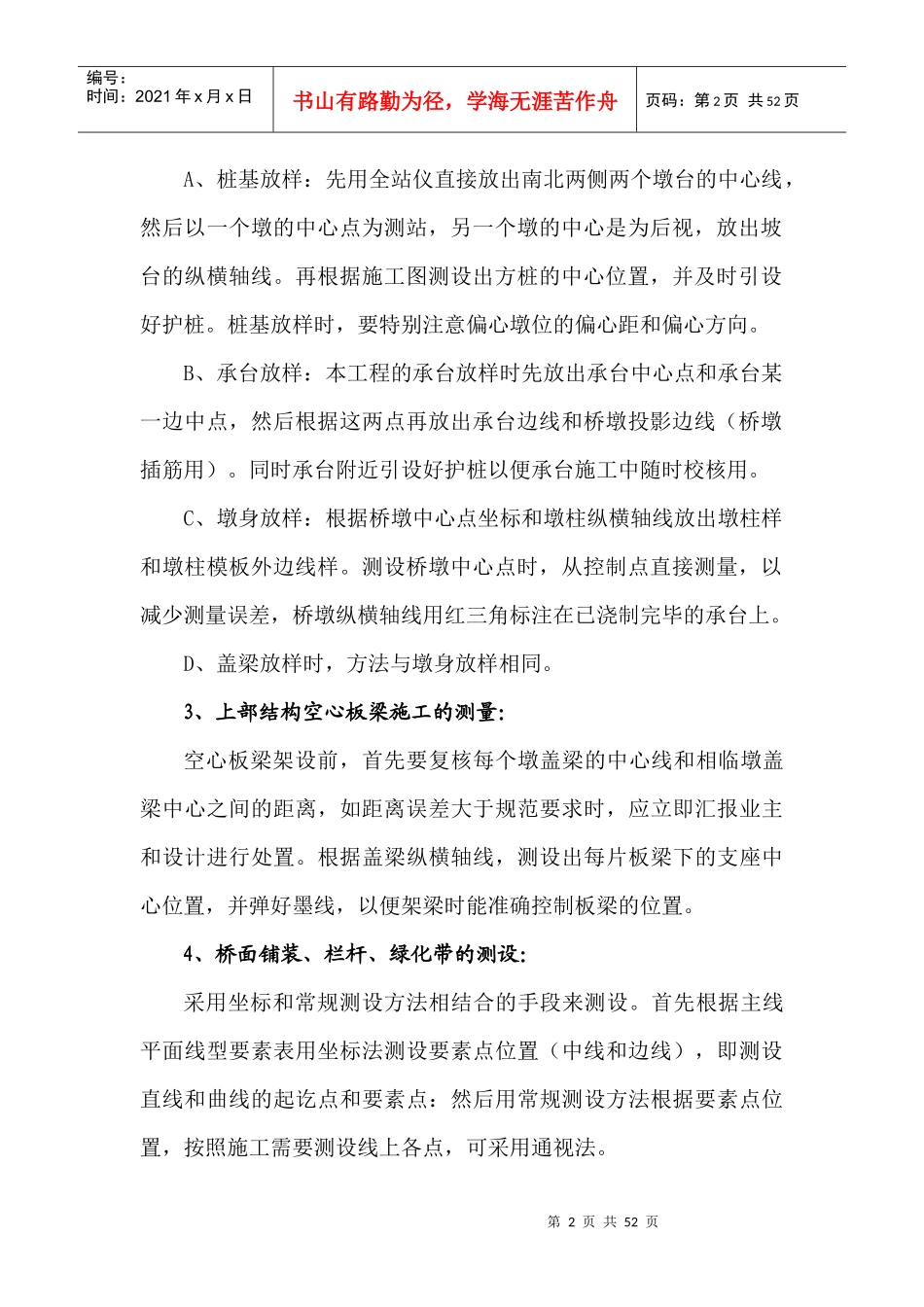

钢筋混凝土简支桥桥梁施工方案_第2页
2/52

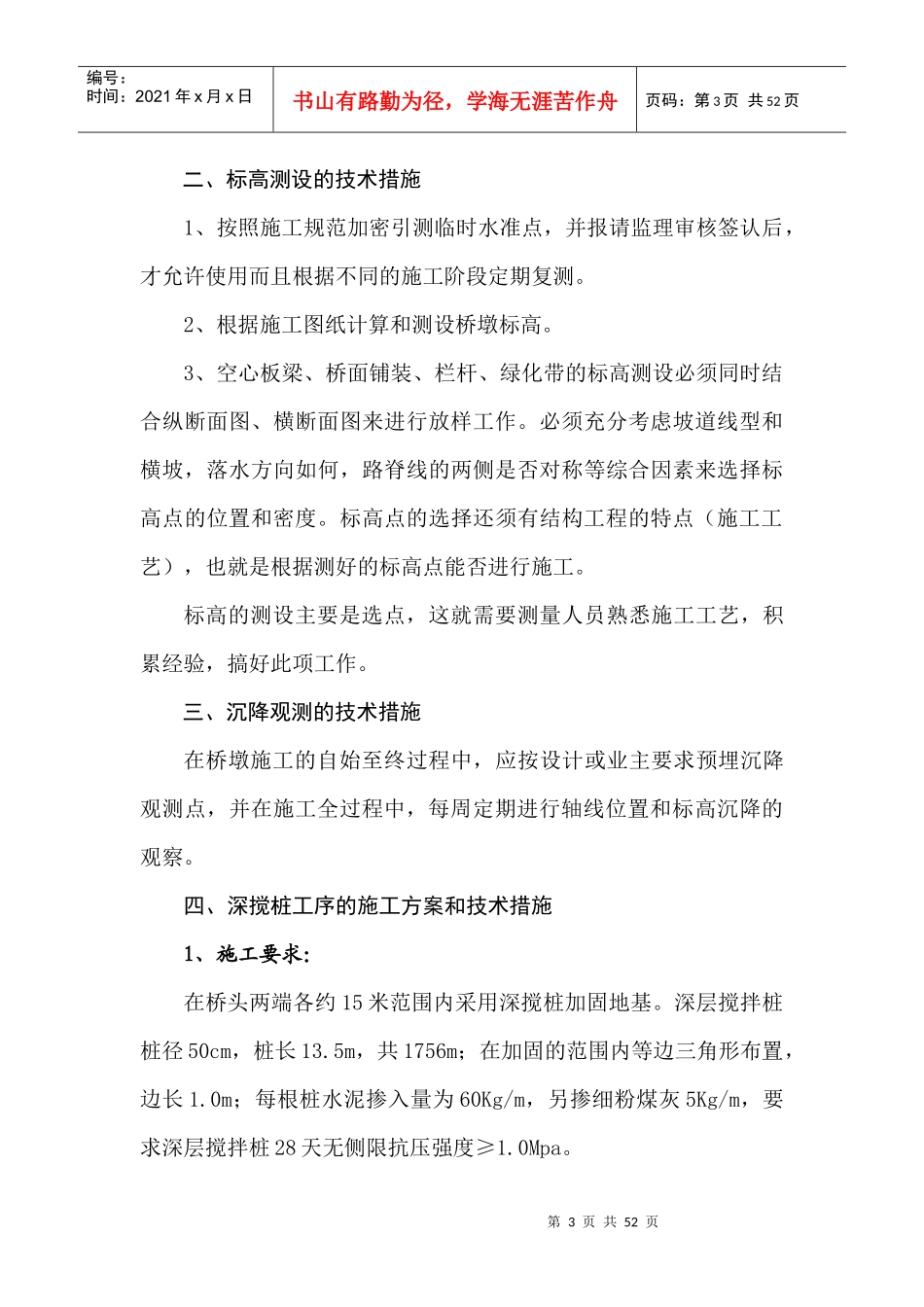

钢筋混凝土简支桥桥梁施工方案_第3页
3/52
第1页共52页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共52页钢筋混凝土简支桥桥梁施工方案一、轴线测量的技术措施1、控制网的控制和测量:根据业主提供的控制点,先对全线控制点进行复核闭合。复核的结果报现场监理验收认可,并按照施工需要加密控制网。为了确保控制网的可靠性,将把所有的控制点都选定在施工作业范围以外的适当位置,并且确保各控制点的通视性良好,符合施工需要,应选在附近的多层屋顶上。控制点选定后,通过实测和导线闭合运用平差计算把整个工程范围内的控制点坐标定下来。然后对各需测项目进行详细计算并编制计算表,报监理核验。考虑到方桩沉桩施工等影响,在施工阶段必须按业主要求定期复核整个控制网和各墩台中心坐标,纵横轴线。如业主无要求,则每周复测一次。控制网的复核和布置,均采用全站仪测设。放样时采用角度距离双控制,测量人员经过业务培训测量经验丰富,并有五年以上工作经验的专业人员。2、下部结构的测量:本桥的桩基、承台、墩柱采用坐标法测定。为了确保下部结构的测量精度,我们尽量从控制点直接测设墩位,只要控制点直接能通视放样的位置,我们不设中间点,即宁可计算时多算几个点,那么在放样时就减少了需要转点来测设桥墩位置的出现频率。每个墩台、基础、桩位测设等均需报监理验收签认,否则不能施工。第2页共52页第1页共52页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共52页A、桩基放样:先用全站仪直接放出南北两侧两个墩台的中心线,然后以一个墩的中心点为测站,另一个墩的中心是为后视,放出坡台的纵横轴线。再根据施工图测设出方桩的中心位置,并及时引设好护桩。桩基放样时,要特别注意偏心墩位的偏心距和偏心方向。B、承台放样:本工程的承台放样时先放出承台中心点和承台某一边中点,然后根据这两点再放出承台边线和桥墩投影边线(桥墩插筋用)。同时承台附近引设好护桩以便承台施工中随时校核用。C、墩身放样:根据桥墩中心点坐标和墩柱纵横轴线放出墩柱样和墩柱模板外边线样。测设桥墩中心点时,从控制点直接测量,以减少测量误差,桥墩纵横轴线用红三角标注在已浇制完毕的承台上。D、盖梁放样时,方法与墩身放样相同。3、上部结构空心板梁施工的测量:空心板梁架设前,首先要复核每个墩盖梁的中心线和相临墩盖梁中心之间的距离,如距离误差大于规范要求时,应立即汇报业主和设计进行处置。根据盖梁纵横轴线,测设出每片板梁下的支座中心位置,并弹好墨线,以便架梁时能准确控制板梁的位置。4、桥面铺装、栏杆、绿化带的测设:采用坐标和常规测设方法相结合的手段来测设。首先根据主线平面线型要素表用坐标法测设要素点位置(中线和边线),即测设直线和曲线的起讫点和要素点:然后用常规测设方法根据要素点位置,按照施工需要测设线上各点,可采用通视法。第3页共52页第2页共52页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共52页二、标高测设的技术措施1、按照施工规范加密引测临时水准点,并报请监理审核签认后,才允许使用而且根据不同的施工阶段定期复测。2、根据施工图纸计算和测设桥墩标高。3、空心板梁、桥面铺装、栏杆、绿化带的标高测设必须同时结合纵断面图、横断面图来进行放样工作。必须充分考虑坡道线型和横坡,落水方向如何,路脊线的两侧是否对称等综合因素来选择标高点的位置和密度。标高点的选择还须有结构工程的特点(施工工艺),也就是根据测好的标高点能否进行施工。标高的测设主要是选点,这就需要测量人员熟悉施工工艺,积累经验,搞好此项工作。三、沉降观测的技术措施在桥墩施工的自始至终过程中,应按设计或业主要求预埋沉降观测点,并在施工全过程中,每周定期进行轴线位置和标高沉降的观察。四、深搅桩工序的施工方案和技术措施1、施工要求:在桥头两端各约15米范围内采用深搅桩加固地基。深层搅拌桩桩径50cm,桩长13.5m,共1756m;在加固的范围内等边三角形布置,边长1.0m;每根桩水泥掺入量为60Kg/m,另掺细粉煤灰5Kg/m,要求深层搅拌桩28天无侧限抗压强度≥1.0Mpa。第4页共52页第3页共52页编号:时间:202...
