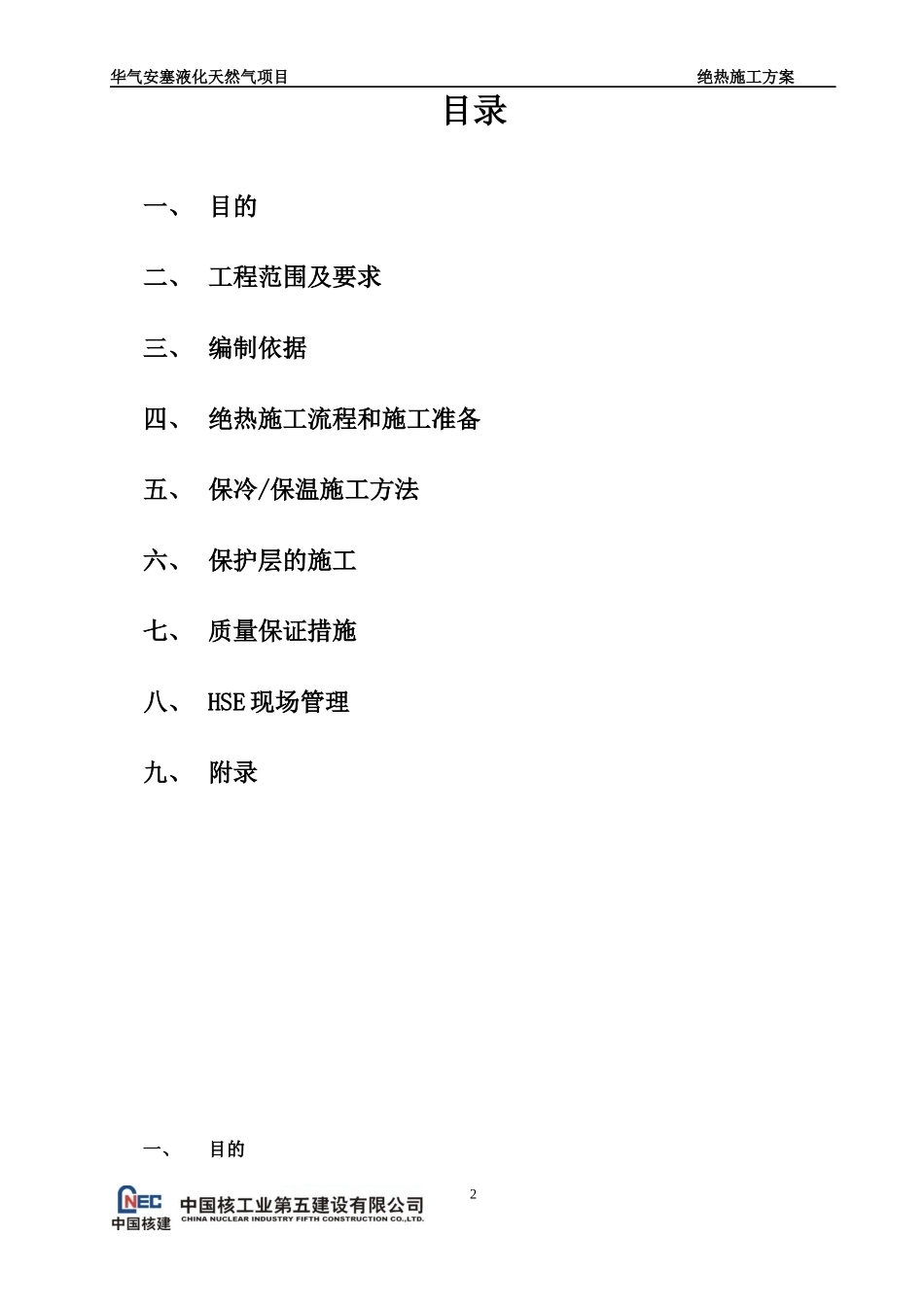

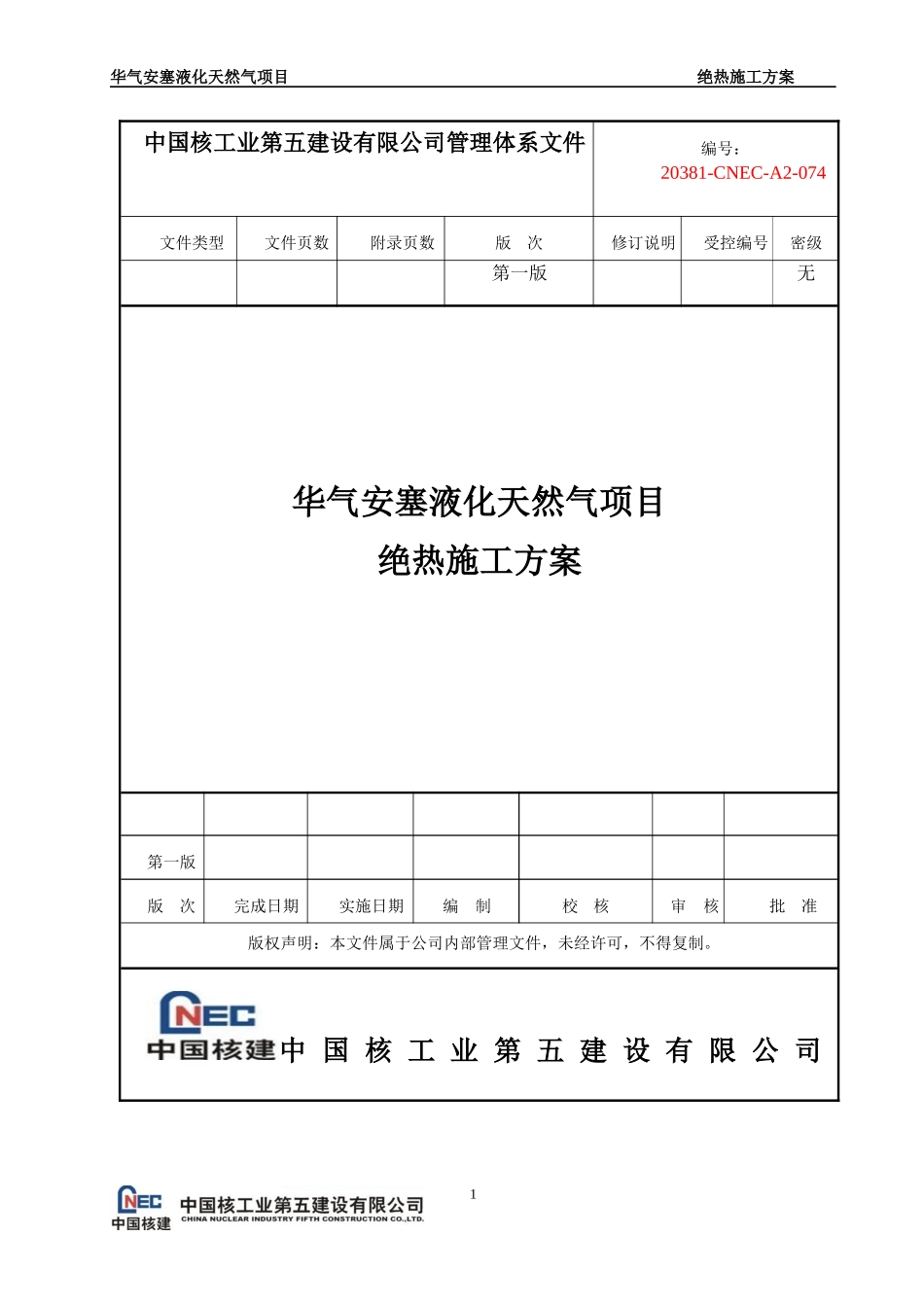

华气安塞液化天然气项目绝热施工方案中国核工业第五建设有限公司管理体系文件编号：20381-CNEC-A2-074文件类型文件页数附录页数版次修订说明受控编号密级第一版无华气安塞液化天然气项目绝热施工方案第一版版次完成日期实施日期编制校核审核批准版权声明：本文件属于公司内部管理文件，未经许可，不得复制。中国核工业第五建设有限公司1华气安塞液化天然气项目绝热施工方案目录一、目的二、工程范围及要求三、编制依据四、绝热施工流程和施工准备五、保冷/保温施工方法六、保护层的施工七、质量保证措施八、HSE现场管理九、附录一、目的2技术员按设计要求作材料预算技术员提供材料计划热保温冷设备、管工序设备、管道验收交接材料计划员汇总华气安塞液化天然气项目绝热施工方案为了保证华气安塞液化天然气项目项目设备、管道保冷、保温工程的施工质量和工程进度要求，特编制本方案。本方案用于项目绝热工程的施工。本方案依据设计文件、相关规范、标准编制。二、工程范围及要求本方案涉及施工范围为：华气安塞液化天然气项目的设备、工艺管道和仪表的保冷保温系统的施工。本项目中隔热分为两大类：保冷和保温，在工程图、P&I流程图和管线表中隔热的分类和符号如下：种类符号类别说明隔热材料保冷LNG、NG保冷PIR+泡沫玻璃IW防结露保冷PIR+泡沫玻璃PP保冷人身防护铁丝网保温IH常规保温离心玻璃棉E电伴热离心玻璃棉HP人身防护不需要保温三、编制依据1．GB50264工业设备及管道绝热工程设计规范2.GB50126工业设备及管道绝热工程施工规范3.GB/T4272设备及管道绝热技术通则4.GB/T8175设备及管道保温设计导则5.SH3010石油化工设备和管道隔热技术规范6.GB/T17393覆盖奥氏体不锈钢用绝热材料规范7.设计文件《20381-00-0000-64-161-001绝热规定》四、绝热施工流程和施工准备1)绝热施工流程(1)材料采购流程框图3华气安塞液化天然气项目绝热施工方案(2)施工程序2)保冷施工准备(1)设备和管道的支、吊架及结构附件、仪表接管部件等均已安装完毕。(2)管道、设备保冷前应完成所有焊接作业(含油漆)、水压或气压试验，管道允许在水压试验之前开始保冷，管道焊口除外。(3)保冷前应消除保冷区表面异物，泥土、污垢、油脂及锈皮，且表面应保持干燥,如果发现尖锐焊渣，必须要求管道施工班组打磨平整并重新上油漆，应待油漆完全干不合格合格设备、管道验收施工准备工序交接设备、管道表面清理冷保温层安装检查验收防潮层安装保护层安装审图图纸汇审方案编制、审批施工交底油漆修补4华气安塞液化天然气项目绝热施工方案透后才能保冷。(4)具备必要和正确的保冷施工工具。(5)材料验收及储存要求（a）所有绝热材料的使用都须得到监理的批准。（b）绝热材料及其制品出库时，应该对其品种，规格、有效期限，并应做外观检查。材料在发货之前应在制造厂进行试验和检验以保证与所指定的性能相符。（c）绝热材料及其制品应具有耐燃性、膨胀性能和防潮性能的数据或说明书，并应符合使用要求。（d）绝热材料及其制品的化学性能应稳定，对金属不得有腐蚀作用。（e）保温层未经业主的检验、试验、认可和批准之前，不应用于任何容器或其它设备及管道。（f）应避免与有可能导致电化腐蚀的不同材料相互接触。（g）在施工前和施工过程中，保温材料应防潮、防风雨侵蚀，做到上盖下垫，保证材料质量。（h）在进行防潮层施工前，所有的保温材料应干燥，不能受潮。（i）受潮的绝热材料及其制品，当经过干燥处理后仍不能恢复合格性能时，不得使用。（j）在施工时，对绝热材料及其制品应核查其性能；对保管期限、环境和温度有特殊要求的，应按材质分类存放。在保管中根据材料品种不同，应分别设置防潮、防水、防冻、防挤压变形（成型制品）等设施。其堆放高度不宜超过2m。露天堆放时，应采取保护措施。（k）保温、保冷施工质量优劣，主要取决于选材，材料进场时要认真检查，销售商提供该批材料的性能参数、规格尺寸都应符合设计要求。五、保冷施工1)保冷厚度及分层冷保温施工使用PIR聚氨酯材料时，其厚度应满足下表：保冷厚度表-1（LNG、NG保冷:IC）夏季空调室外干球计算温度：32.1度最热月平均相对湿度（7月）：71%年平均风速：1.8m...
