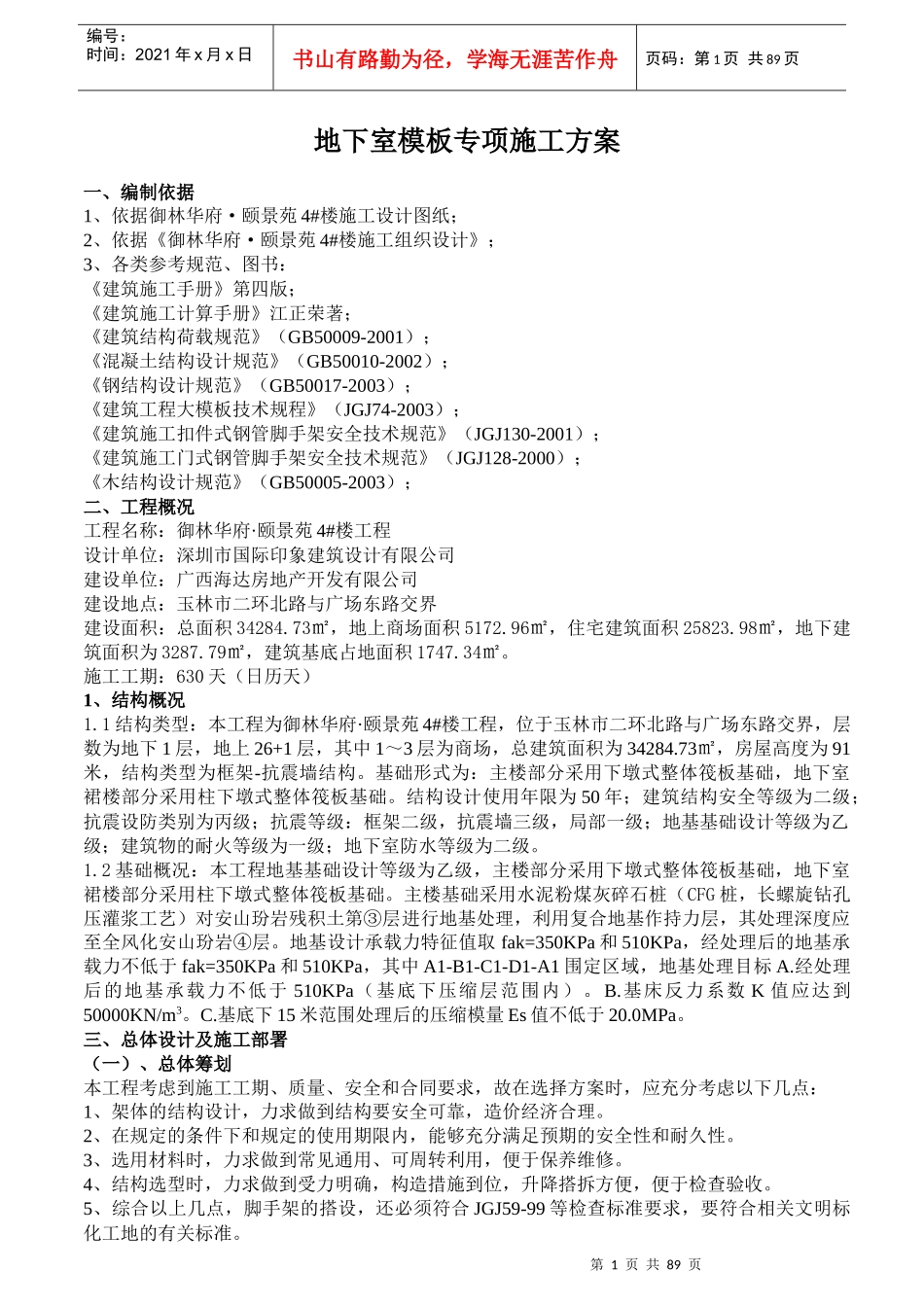

第1页共89页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共89页地下室模板专项施工方案一、编制依据1、依据御林华府·颐景苑4#楼施工设计图纸;2、依据《御林华府·颐景苑4#楼施工组织设计》;3、各类参考规范、图书:《建筑施工手册》第四版;《建筑施工计算手册》江正荣著;《建筑结构荷载规范》(GB50009-2001);《混凝土结构设计规范》(GB50010-2002);《钢结构设计规范》(GB50017-2003);《建筑工程大模板技术规程》(JGJ74-2003);《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001);《建筑施工门式钢管脚手架安全技术规范》(JGJ128-2000);《木结构设计规范》(GB50005-2003);二、工程概况工程名称:御林华府·颐景苑4#楼工程设计单位:深圳市国际印象建筑设计有限公司建设单位:广西海达房地产开发有限公司建设地点:玉林市二环北路与广场东路交界建设面积:总面积34284.73㎡,地上商场面积5172.96㎡,住宅建筑面积25823.98㎡,地下建筑面积为3287.79㎡,建筑基底占地面积1747.34㎡。施工工期:630天(日历天)1、结构概况1.1结构类型:本工程为御林华府·颐景苑4#楼工程,位于玉林市二环北路与广场东路交界,层数为地下1层,地上26+1层,其中1~3层为商场,总建筑面积为34284.73㎡,房屋高度为91米,结构类型为框架-抗震墙结构。基础形式为:主楼部分采用下墩式整体筏板基础,地下室裙楼部分采用柱下墩式整体筏板基础。结构设计使用年限为50年;建筑结构安全等级为二级;抗震设防类别为丙级;抗震等级:框架二级,抗震墙三级,局部一级;地基基础设计等级为乙级;建筑物的耐火等级为一级;地下室防水等级为二级。1.2基础概况:本工程地基基础设计等级为乙级,主楼部分采用下墩式整体筏板基础,地下室裙楼部分采用柱下墩式整体筏板基础。主楼基础采用水泥粉煤灰碎石桩(CFG桩,长螺旋钻孔压灌浆工艺)对安山玢岩残积土第③层进行地基处理,利用复合地基作持力层,其处理深度应至全风化安山玢岩④层。地基设计承载力特征值取fak=350KPa和510KPa,经处理后的地基承载力不低于fak=350KPa和510KPa,其中A1-B1-C1-D1-A1围定区域,地基处理目标A.经处理后的地基承载力不低于510KPa(基底下压缩层范围内)。B.基床反力系数K值应达到50000KN/m3。C.基底下15米范围处理后的压缩模量Es值不低于20.0MPa。三、总体设计及施工部署(一)、总体筹划本工程考虑到施工工期、质量、安全和合同要求,故在选择方案时,应充分考虑以下几点:1、架体的结构设计,力求做到结构要安全可靠,造价经济合理。2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收。5、综合以上几点,脚手架的搭设,还必须符合JGJ59-99等检查标准要求,要符合相关文明标化工地的有关标准。第2页共89页第1页共89页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共89页6、结合以上脚手架设计原则,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定采用以下脚手架方案:墙模板、梁模板(扣件钢管架)、柱模板、板模板(扣件钢管高架)(二)、安全领导小组搭设过程中,因处在施工高峰期,各施工班组在交叉作业中,故应加强安全监控力度,现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域,用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作,本小组机构组成、人员编制及责任分工如下:胡继光(项目经理)——组长,负责协调指挥工作;朱新春(施工员)——组员,负责现场施工指挥,技术交底;梁福全(安全员)——组员,负责现场安全检查工作;杨亚松(架子工班长)——组员,负责现场具体施工;四、材料选择(一)墙模板外墙采用全牙止水螺栓,内墙采用普通可回收螺栓。其他材料见下表:模板支架材料类型墙模板面板材料15mm厚胶合面板主楞材料圆钢管次楞材料圆钢管穿墙螺栓M14(二)梁模板(扣件钢管架)按清...
