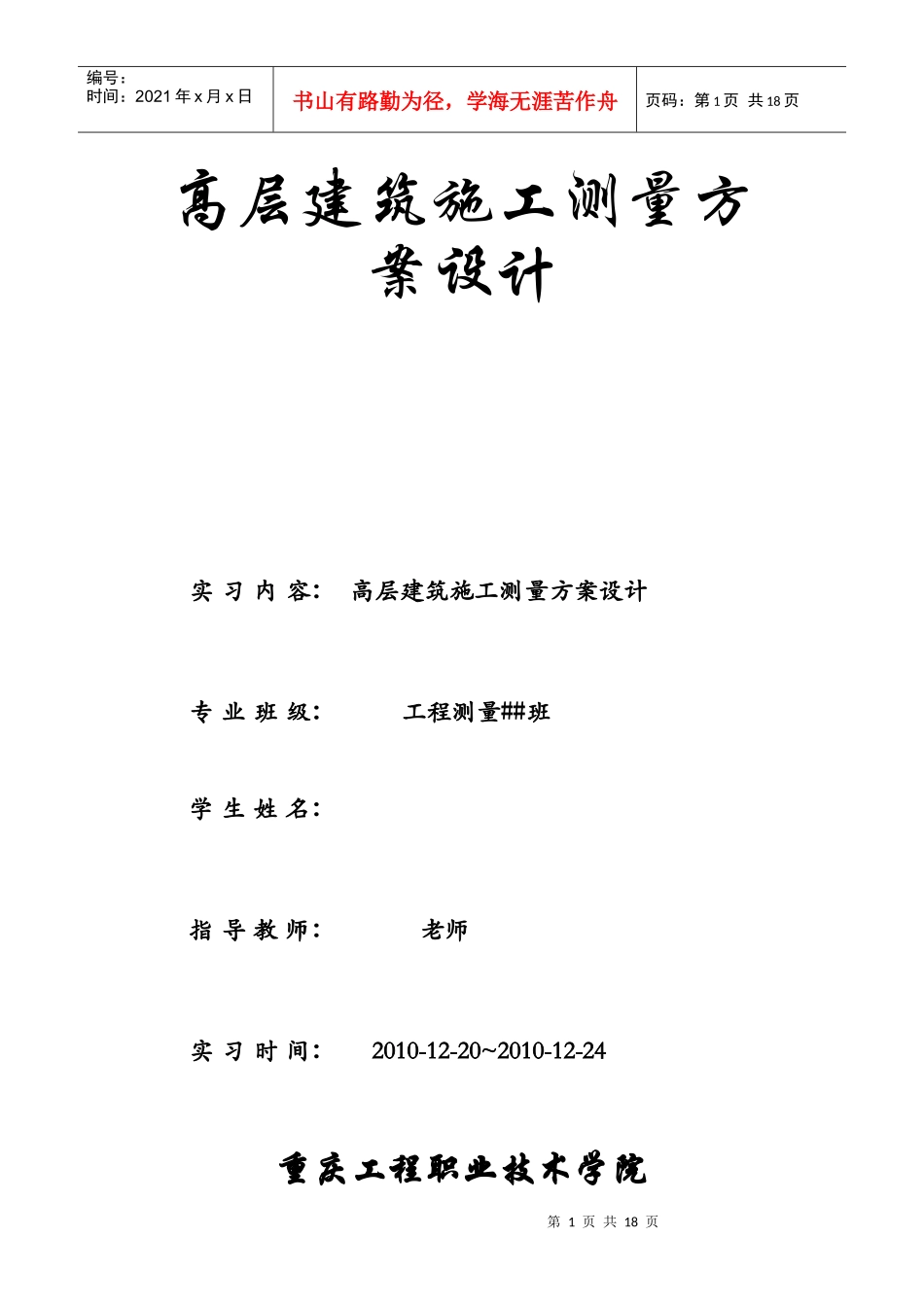

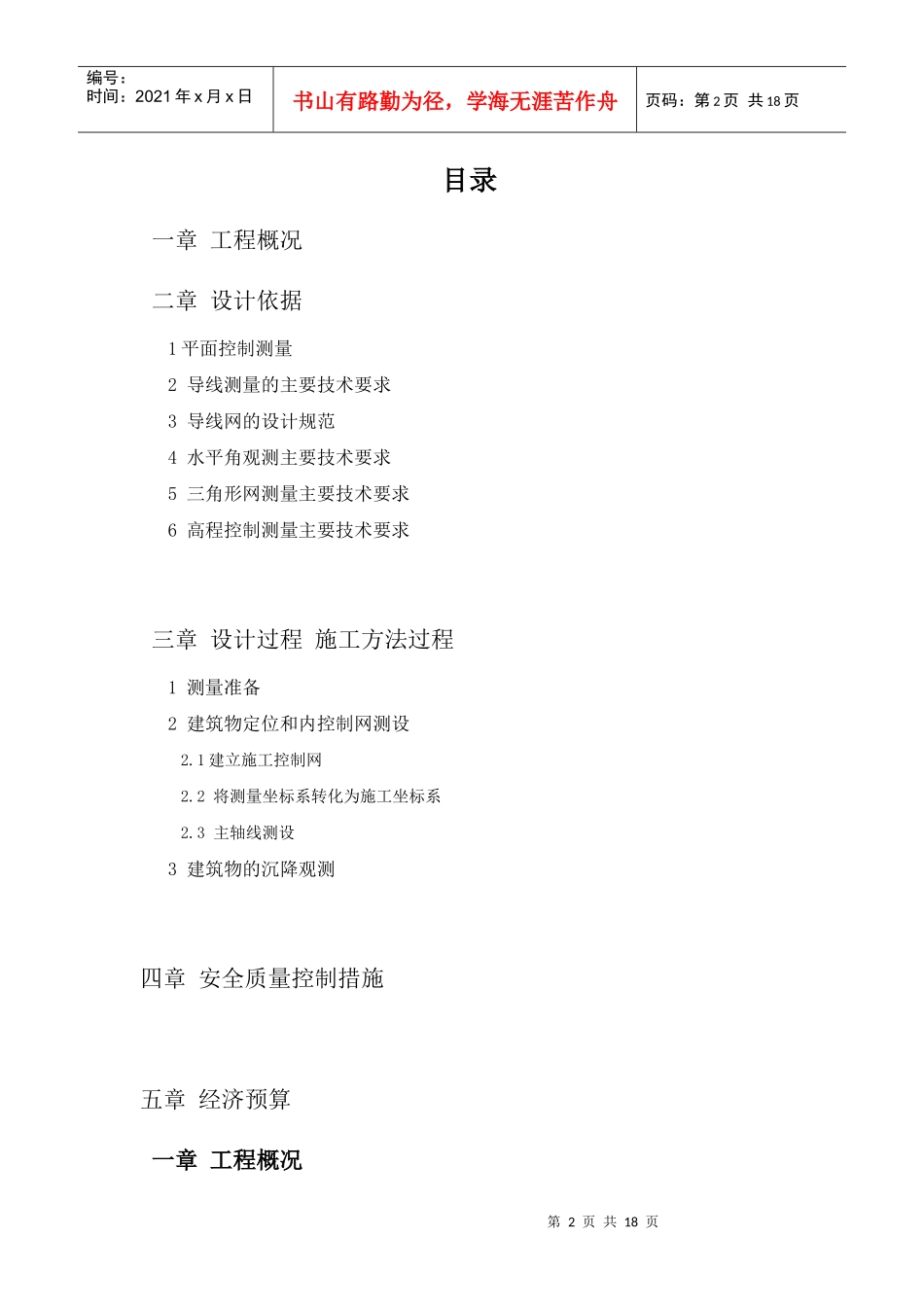

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页高层建筑施工测量方案设计实习内容：高层建筑施工测量方案设计专业班级：工程测量##班学生姓名：指导教师：老师实习时间：2010-12-20~2010-12-24重庆工程职业技术学院第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页目录一章工程概况二章设计依据1平面控制测量2导线测量的主要技术要求3导线网的设计规范4水平角观测主要技术要求5三角形网测量主要技术要求6高程控制测量主要技术要求三章设计过程施工方法过程1测量准备2建筑物定位和内控制网测设2.1建立施工控制网2.2将测量坐标系转化为施工坐标系2.3主轴线测设3建筑物的沉降观测四章安全质量控制措施五章经济预算一章工程概况第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页上海中心大厦效果图上海中心大厦，位于浦东的陆家嘴功能区，占地3万多平方米，所处地块东至东泰路，南依银城南路，北靠花园石桥路，西临银城中路。其建筑设计方案由美国Ｇｅｎｓｌｅｒ建筑设计事务所完成，主体建筑结构高度为580米，总高度632米，是目前中国国内规划中的第一高楼。“上海中心”总投入将达148亿元，预计在2010年上海世博会时地下部分封顶，2012年结构封顶且部分投入运营，2014年竣工交付使用。英文名称：ShanghaiTower。上海中心建设地点：陆家嘴金融中心区Z3-2地块。开工时间：2008年11月29日。建筑层数：127层。竣工时间：2014年。建筑造价：148亿元。占地面积；2.03万平方米。建筑面积：未知。建筑高度：632米。第二章设计依据第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页1平面控制测量1.1平面控制网的布设,可采用卫星定位测量控制网、导线及导线网、三角形网等形式。1.2平面控制网精度等级的划分：卫星定位测量控制网依次为二、三、四等和一、二级，导线及导线网依次为三、四等和一、二、三级，三角形网依次为二、三、四等和一、二级。1.3平面控制网的布设，应遵循下列原则：1．首级控制网的布设，应因地制宜，且适当考虑发展。当与国家坐标系统联测时，应同时考虑联测方案。2．首级控制网的等级，应根据工程规模、控制网的用途和精度要求合理选择。3．加密控制网，可越级布设或同等级扩展。1.4平面控制网的坐标系统，应在满足测区内投影长度变形不大于2.5cm/km的要求下，作下列选择：1．采用统一的高斯正形投影3°带平面直角坐标系统；2．采用高斯正形投影3°带，投影面为测区抵偿高程面或测区平均高程面的平面直角坐标系统；或任意带，投影面为1985国家高程基准面平面直角坐标系统。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页3.小测区或有特殊精度要求的控制网，可采用独立坐标系统；4．在已有平面控制网的地区，可沿用原有的坐标系统；5．厂区内可采用建筑坐标系统。2导线测量的主要技术要求2.1各等级导线测量的主要技术要求，应符合表3.3.1的规定。导线测量的主要技术要求等级导线长度km平均边长（km）测角中误差″测距中误差mm测距相对中误差测回数方位角闭合差（″）导线全长相对闭合差1″级仪器2″级仪器6″级仪器三等1431.82.01/150000510—3.6√n≤1/55000四等91.52.5181/8000046—5√n≤1/35000一级40.55151/30000—2410√n≤1/15000二级2.40.258151/14000—1316√n≤1/10000三级1.20.112151/7000—1224√n≤1/5000注：1表中n为测站数；2当测区测图的最大比例尺为1：1000时，一、二、三级导线的平均边长及总长可适当放长，但最大长度不应大于表中规定长度的2倍；3测角的1″、2″、6″级仪器分别包括全站仪、电子经纬仪和光学经纬仪，在本规范的后续引用中均采用此形式。2.2当导线平均边长较短时，应控制导线边数，但不得超第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页过表3.3.1相应等级导线长度和平均边长算得的边数；当导线长度小于表3.3.1规定长度的1/3时，导线全长的...
