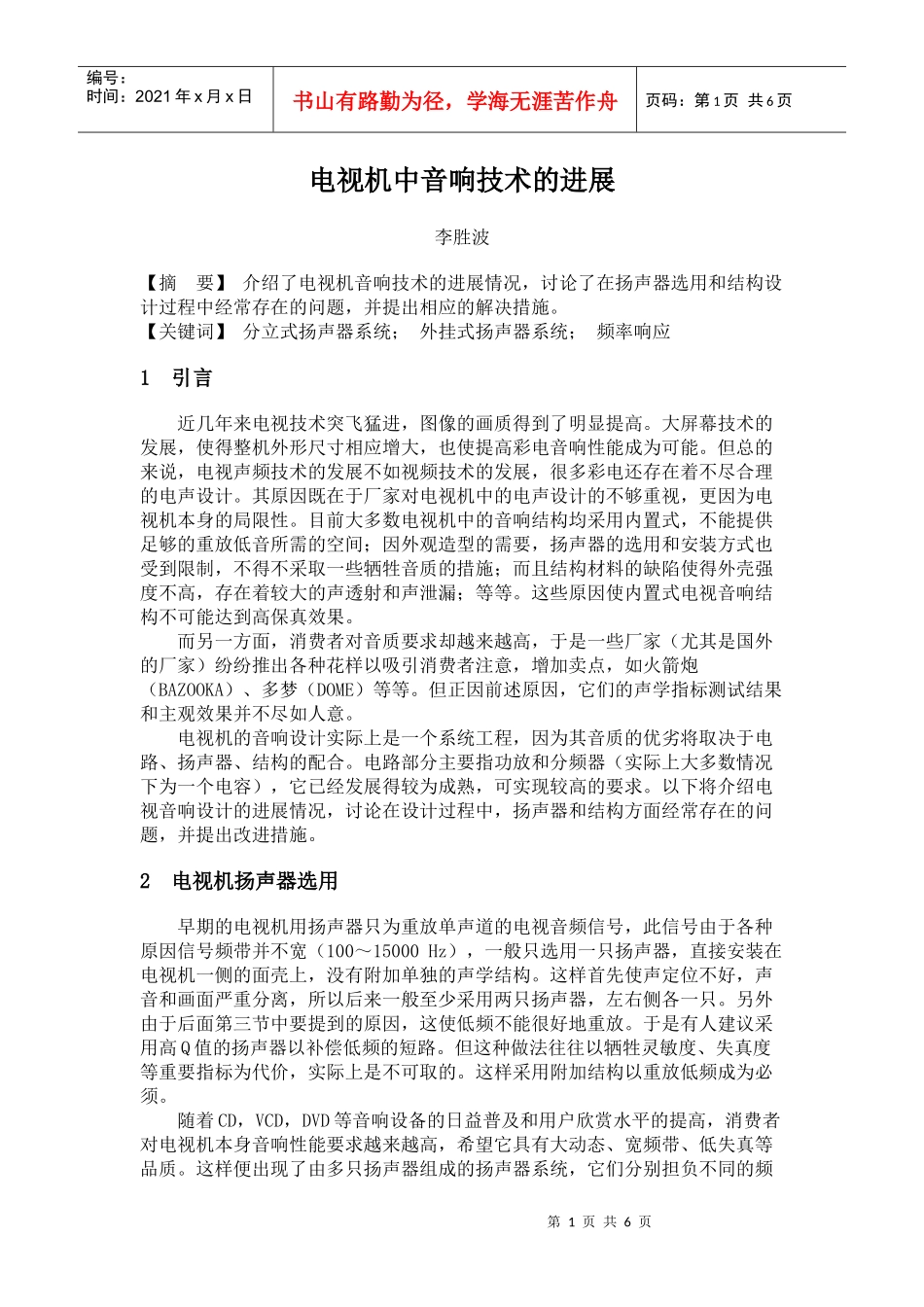

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页电视机中音响技术的进展李胜波【摘要】介绍了电视机音响技术的进展情况，讨论了在扬声器选用和结构设计过程中经常存在的问题，并提出相应的解决措施。【关键词】分立式扬声器系统；外挂式扬声器系统；频率响应1引言近几年来电视技术突飞猛进，图像的画质得到了明显提高。大屏幕技术的发展，使得整机外形尺寸相应增大，也使提高彩电音响性能成为可能。但总的来说，电视声频技术的发展不如视频技术的发展，很多彩电还存在着不尽合理的电声设计。其原因既在于厂家对电视机中的电声设计的不够重视，更因为电视机本身的局限性。目前大多数电视机中的音响结构均采用内置式，不能提供足够的重放低音所需的空间；因外观造型的需要，扬声器的选用和安装方式也受到限制，不得不采取一些牺牲音质的措施；而且结构材料的缺陷使得外壳强度不高，存在着较大的声透射和声泄漏；等等。这些原因使内置式电视音响结构不可能达到高保真效果。而另一方面，消费者对音质要求却越来越高，于是一些厂家（尤其是国外的厂家）纷纷推出各种花样以吸引消费者注意，增加卖点，如火箭炮（BAZOOKA）、多梦（DOME）等等。但正因前述原因，它们的声学指标测试结果和主观效果并不尽如人意。电视机的音响设计实际上是一个系统工程，因为其音质的优劣将取决于电路、扬声器、结构的配合。电路部分主要指功放和分频器（实际上大多数情况下为一个电容），它已经发展得较为成熟，可实现较高的要求。以下将介绍电视音响设计的进展情况，讨论在设计过程中，扬声器和结构方面经常存在的问题，并提出改进措施。2电视机扬声器选用早期的电视机用扬声器只为重放单声道的电视音频信号，此信号由于各种原因信号频带并不宽（100～15000Hz），一般只选用一只扬声器，直接安装在电视机一侧的面壳上，没有附加单独的声学结构。这样首先使声定位不好，声音和画面严重分离，所以后来一般至少采用两只扬声器，左右侧各一只。另外由于后面第三节中要提到的原因，这使低频不能很好地重放。于是有人建议采用高Q值的扬声器以补偿低频的短路。但这种做法往往以牺牲灵敏度、失真度等重要指标为代价，实际上是不可取的。这样采用附加结构以重放低频成为必须。随着CD，VCD，DVD等音响设备的日益普及和用户欣赏水平的提高，消费者对电视机本身音响性能要求越来越高，希望它具有大动态、宽频带、低失真等品质。这样便出现了由多只扬声器组成的扬声器系统，它们分别担负不同的频第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页带。中高频一般采用椭圆扬声器，这种选择并不是因为椭圆扬声器性能好于圆形扬声器，而是外形和安装的需要。有的辅以所谓重低音，采用4英寸以上圆形扬声器，配以带通式或倒相式结构。正如音箱的设计一样，电视音响系统音质也取决于扬声器和结构的配合。为了使得系统设计快速合理，采用了音箱CAD软件［1］，这样只要输入已定的参数值，就能自动计算出其它参数的优化结果。经验证，计算和测试结果是一致的，按照计算结果设计的音响系统其性能通常也是优良的。在输入参数时要注意，由于机壳材料的缺陷和密封性能的不良，声损耗因子QL较低，一般取作3～4。如果扬声器和结构配合得不好，不但不会有理想的声性能，同时也是一种成本浪费。很多电视机厂家便忽视了这部分工作，在声结构规定好后，没有选用与之匹配的扬声器，造成声学设计的不合理。以下将以一重低音设计为例，分析它在扬声器选用方面的不足。该29英寸电视机的中高音由一80mm×150mm椭圆扬声器担任，低音扬声器为4英寸英寸，配以四阶带通式筒状结构［2］，等效成如图1（a）。图1电视机的扬声器系统实例第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页经测量，结构参数及低音扬声器Small参数如下：总品质因子QT＝1．4，谐振频率fo＝106Hz，等效容积Veq＝2．12L，A腔容积VAA＝1．7L，B腔容积VAB＝0．94L，倒相管半径αp＝1．7cm，倒相管长度Lp＝5．8cm。将以上参数值代入CAD软件，可得到其...
