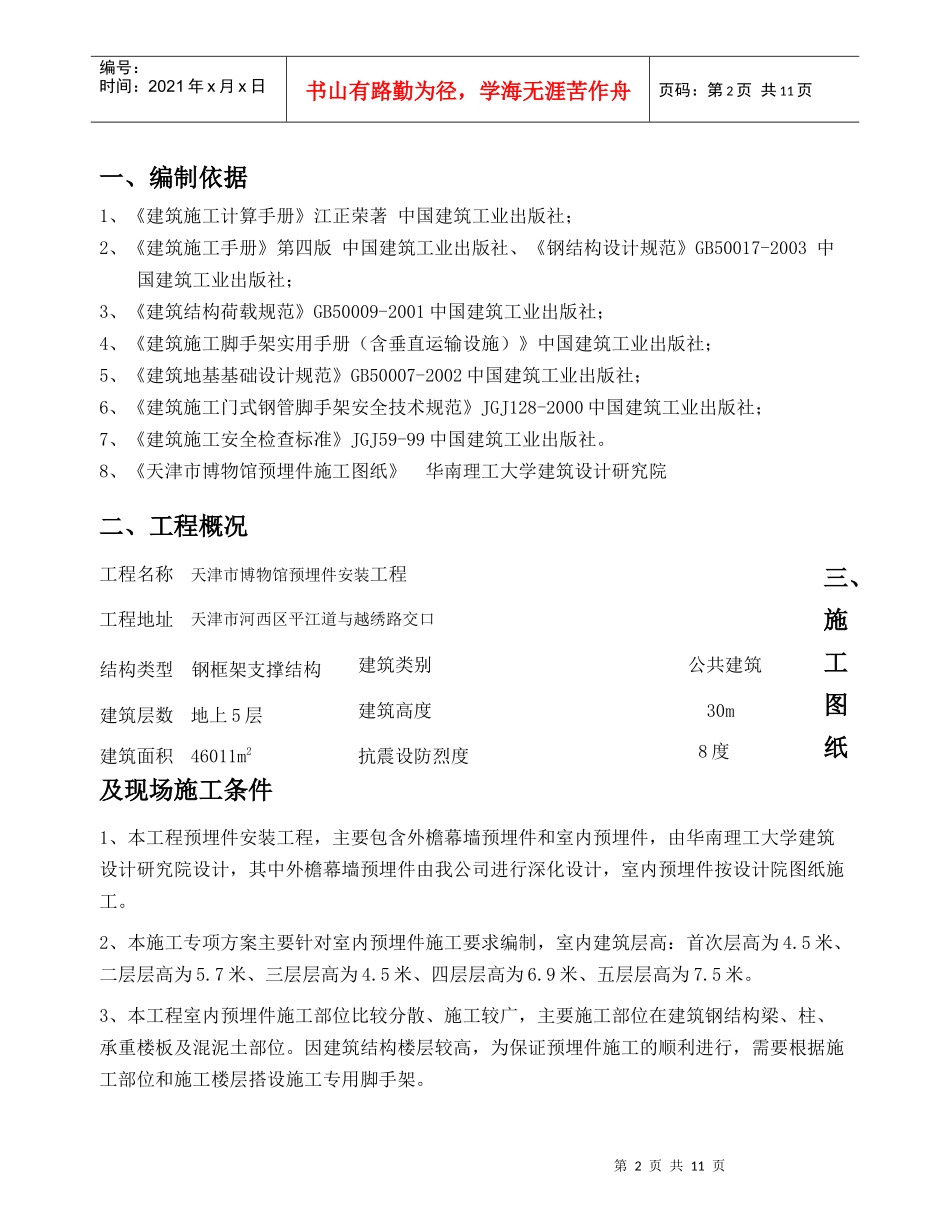

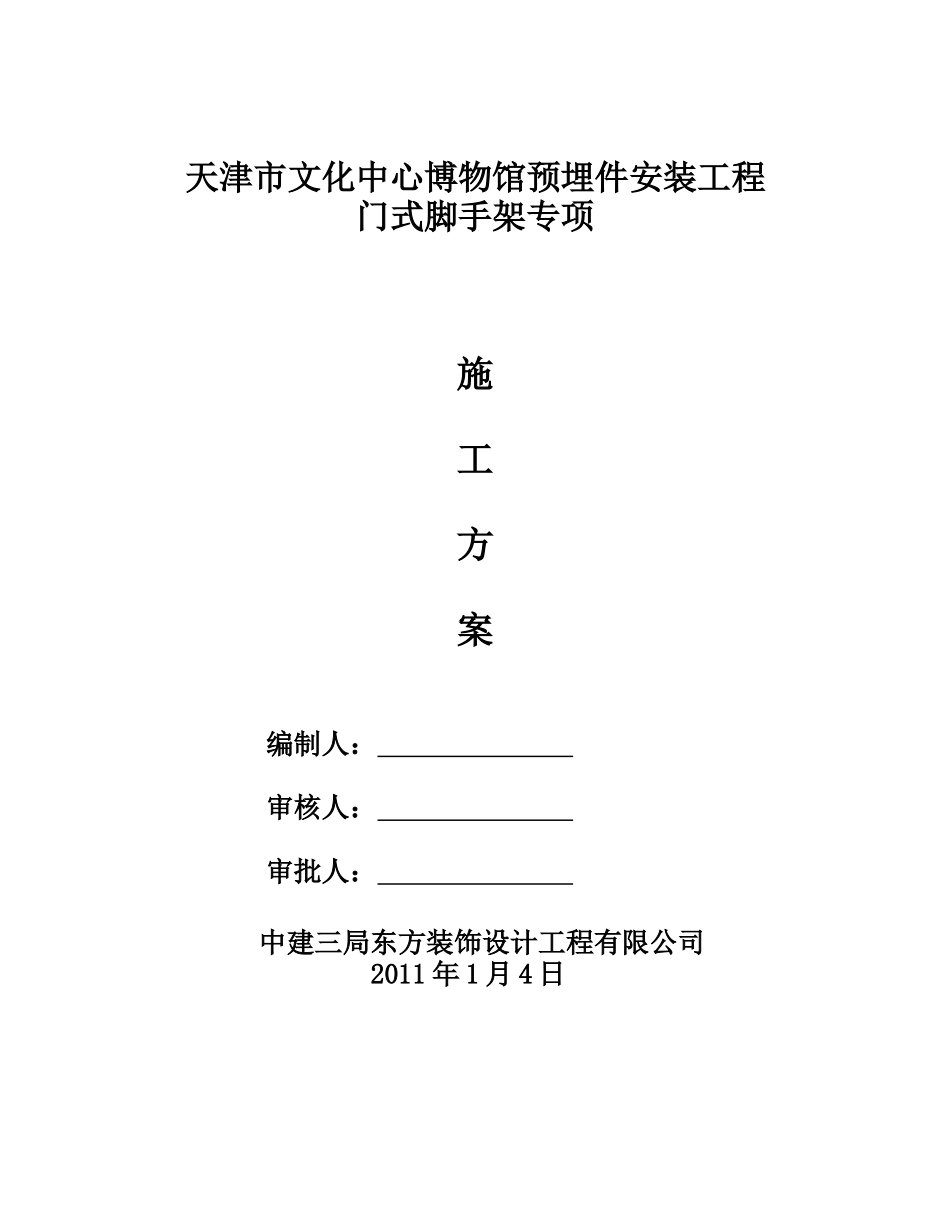

天津市文化中心博物馆预埋件安装工程门式脚手架专项施工方案编制人：审核人：审批人：中建三局东方装饰设计工程有限公司2011年1月4日第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页一、编制依据1、《建筑施工计算手册》江正荣著中国建筑工业出版社；2、《建筑施工手册》第四版中国建筑工业出版社、《钢结构设计规范》GB50017-2003中国建筑工业出版社；3、《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；4、《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；5、《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；6、《建筑施工门式钢管脚手架安全技术规范》JGJ128-2000中国建筑工业出版社；7、《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。8、《天津市博物馆预埋件施工图纸》华南理工大学建筑设计研究院二、工程概况三、施工图纸及现场施工条件1、本工程预埋件安装工程，主要包含外檐幕墙预埋件和室内预埋件，由华南理工大学建筑设计研究院设计，其中外檐幕墙预埋件由我公司进行深化设计，室内预埋件按设计院图纸施工。2、本施工专项方案主要针对室内预埋件施工要求编制，室内建筑层高：首次层高为4.5米、二层层高为5.7米、三层层高为4.5米、四层层高为6.9米、五层层高为7.5米。3、本工程室内预埋件施工部位比较分散、施工较广，主要施工部位在建筑钢结构梁、柱、承重楼板及混泥土部位。因建筑结构楼层较高，为保证预埋件施工的顺利进行，需要根据施工部位和施工楼层搭设施工专用脚手架。工程名称天津市博物馆预埋件安装工程工程地址天津市河西区平江道与越绣路交口结构类型钢框架支撑结构建筑类别公共建筑建筑层数地上5层建筑高度30m建筑面积46011m2抗震设防烈度8度第3页共11页第2页共11页水平拉杆编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页四、脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点：1、架体的结构设计，力求做到结构安全可靠，造价经济合理；2、在规定的条件下和规定使用期限内，能够充分满足预期的安全性和耐久性及便于施工；3、选用材料时，力求做到常见通用、可周转利用，便于保养维修；4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求；6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用门架移动脚手架。五、脚手架的材质要求1、门架采用MF1219，门架及其配件的规格、性能及质量应符合现行行业标准《门式钢管脚手架》（JGJ76）的规定，并应有出厂合格证明书及产品标志。2、水平拉接杆、封口杆、扫地杆、剪刀撑，采用φ48×3.5mm钢管，相应扣件规格为φ48mm。3、钢管应平直，平直度允许偏差为管长的1/500；两端面应平整，不得有斜口、毛口；严禁使用有硬伤（硬弯、砸扁等）及严重锈蚀的钢管。4、连接外径48mm钢管的扣件的性能、质量应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，连接钢管的扣件应有明显标记并按照现行国家标准《钢管脚手架扣件》（GB15831）中的有关规定执行。六、脚手架的搭设流程及要求门式钢管脚手架搭设的工艺流程为：拉线放底座→扫地杆固定脚轮→自一端起立门架并随即装交叉支撑（板）→装水平架→装抛撑→装剪刀撑→照上述步骤，逐层向上安装→铺脚手板→装设顶部栏杆→扎安全网。以下为门架的构造要求：第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页1、地基本工程脚手架地基础部位主要是混泥土地面和强度回填夯实粘土，脚手架搭设时立杆垫脚部位加垫厚木板，以保证承载能力能够满足脚手架的搭设要求（具体计算数据参阅脚手架计算书）。2、门架（1）门架步距\跨距，符合现行的行业标准《门式钢管脚手架》(JGJ128-2000)的规定，并与交叉支撑规格配合。（2）门架安装应自一端向另一端延伸，并逐层改变搭设方向，不得相对进行。搭完一步架后，应按要求检查并调整其水平度与垂直...
