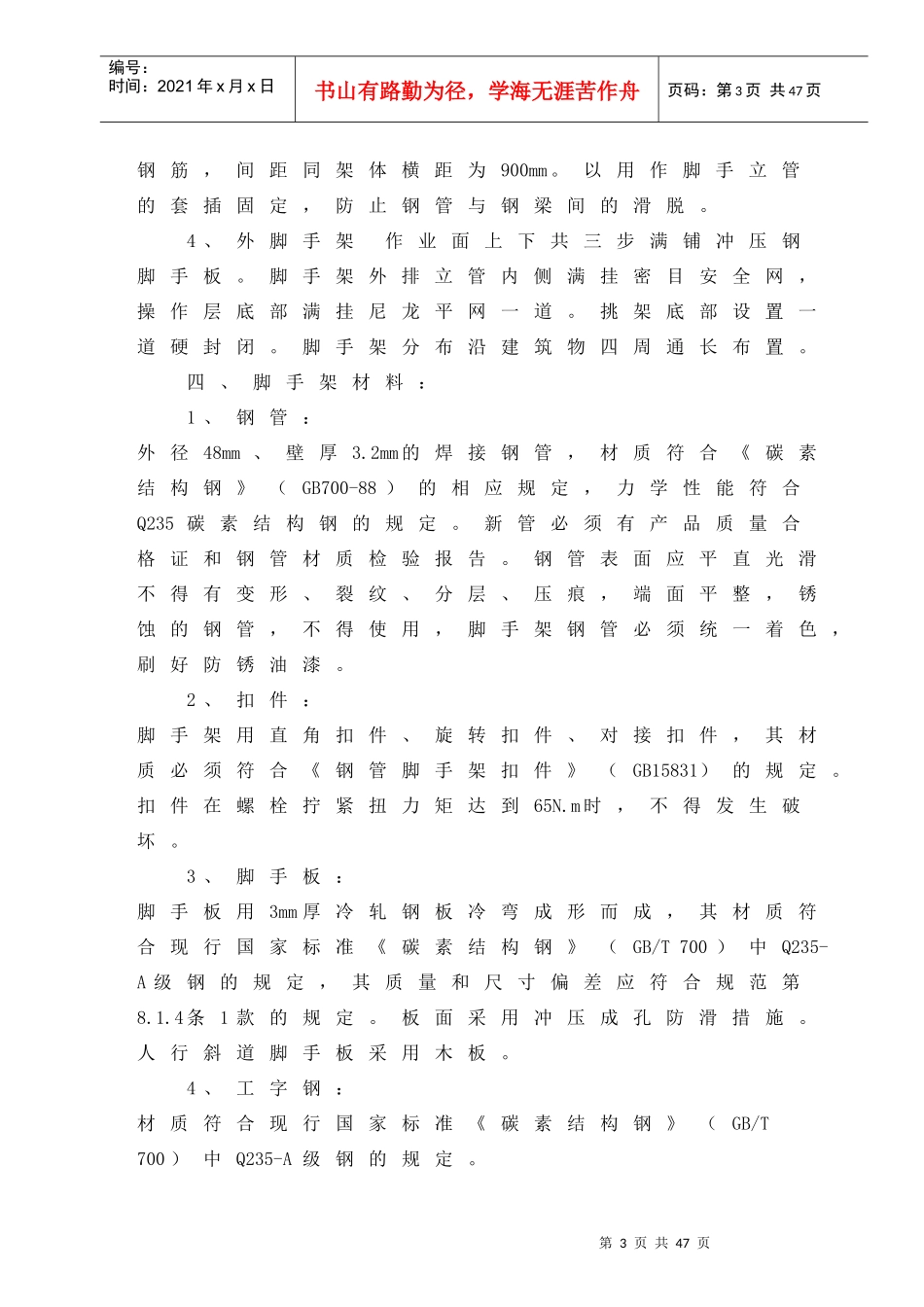

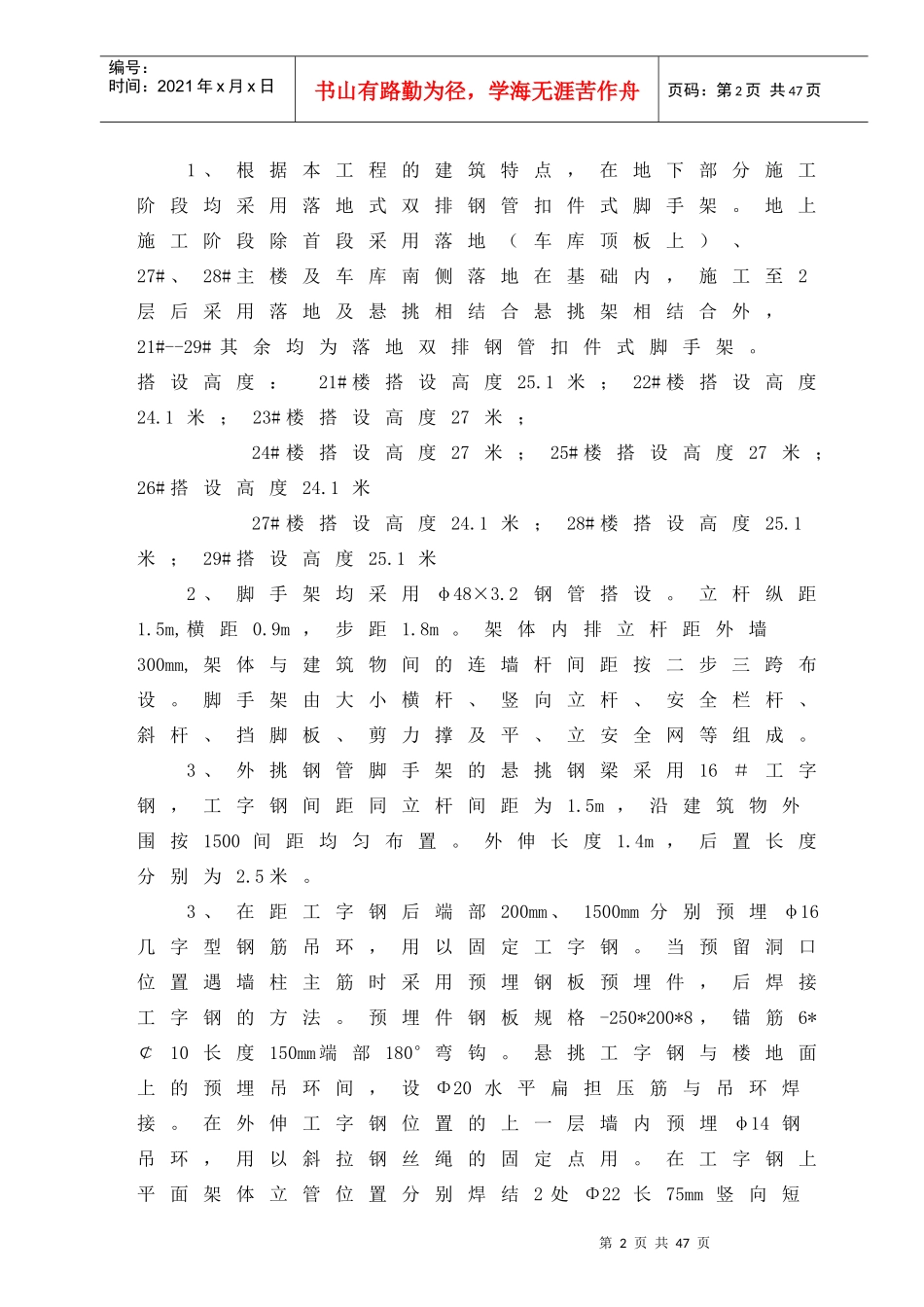

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页脚手架施工方案一、编制依据：1、经图纸审查机构审核通过的《天泰·美立方三期》图纸2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20013、《建筑施工安全检查标准》JGJ55-99及实施指南中有关“落地式外脚手架”“悬挑式脚手架”的相关内容4、青岛市建委《建筑施工现场管理标准（试行）》DBJ3702-B01-2005(SX)5、《施工手册》中“脚手架工程和垂直运输设施”章节的相关内容6、《建筑施工计算手册》中“脚手架工程”章节相关内容7、《现行建筑施工规范大全》二、工程概况：1、本工程为青岛天泰·美立方三期项目，位于青岛市城阳区黑龙江中路以西、遵义路以东LG手机生产基地以北地块（城阳区黑龙中路22号），地处青岛市北部，距市中心35公里，东依崂山，南临胶州湾。本工程由天泰新罗置地有限公司开发建设，由山东同圆设计集团有限公司设计，青岛建设监理研究有限公司监理，中启胶建集团有限公司总承包施工承建。2、本工程21#—29#均为多层结构，6-9层。地下车库为框架结构，各住宅楼为剪力墙结构，21#—25#楼耐火等级为二级，26#—29#楼耐火等级为二级，抗震等级为四级。。三、架体形式：第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页1、根据本工程的建筑特点，在地下部分施工阶段均采用落地式双排钢管扣件式脚手架。地上施工阶段除首段采用落地（车库顶板上）、27#、28#主楼及车库南侧落地在基础内，施工至2层后采用落地及悬挑相结合悬挑架相结合外，21#--29#其余均为落地双排钢管扣件式脚手架。搭设高度：21#楼搭设高度25.1米；22#楼搭设高度24.1米；23#楼搭设高度27米；24#楼搭设高度27米；25#楼搭设高度27米；26#搭设高度24.1米27#楼搭设高度24.1米；28#楼搭设高度25.1米；29#搭设高度25.1米2、脚手架均采用φ48×3.2钢管搭设。立杆纵距1.5m,横距0.9m，步距1.8m。架体内排立杆距外墙300mm,架体与建筑物间的连墙杆间距按二步三跨布设。脚手架由大小横杆、竖向立杆、安全栏杆、斜杆、挡脚板、剪力撑及平、立安全网等组成。3、外挑钢管脚手架的悬挑钢梁采用16＃工字钢，工字钢间距同立杆间距为1.5m，沿建筑物外围按1500间距均匀布置。外伸长度1.4m，后置长度分别为2.5米。3、在距工字钢后端部200mm、1500mm分别预埋φ16几字型钢筋吊环，用以固定工字钢。当预留洞口位置遇墙柱主筋时采用预埋钢板预埋件，后焊接工字钢的方法。预埋件钢板规格-250*200*8，锚筋6*￠10长度150mm端部180°弯钩。悬挑工字钢与楼地面上的预埋吊环间，设Φ20水平扁担压筋与吊环焊接。在外伸工字钢位置的上一层墙内预埋φ14钢吊环，用以斜拉钢丝绳的固定点用。在工字钢上平面架体立管位置分别焊结2处Φ22长75mm竖向短第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页钢筋，间距同架体横距为900mm。以用作脚手立管的套插固定，防止钢管与钢梁间的滑脱。4、外脚手架作业面上下共三步满铺冲压钢脚手板。脚手架外排立管内侧满挂密目安全网，操作层底部满挂尼龙平网一道。挑架底部设置一道硬封闭。脚手架分布沿建筑物四周通长布置。四、脚手架材料：1、钢管：外径48mm、壁厚3.2mm的焊接钢管，材质符合《碳素结构钢》（GB700-88）的相应规定，力学性能符合Q235碳素结构钢的规定。新管必须有产品质量合格证和钢管材质检验报告。钢管表面应平直光滑不得有变形、裂纹、分层、压痕，端面平整，锈蚀的钢管，不得使用，脚手架钢管必须统一着色，刷好防锈油漆。2、扣件：脚手架用直角扣件、旋转扣件、对接扣件，其材质必须符合《钢管脚手架扣件》（GB15831）的规定。扣件在螺栓拧紧扭力矩达到65N.m时，不得发生破坏。3、脚手板：脚手板用3mm厚冷轧钢板冷弯成形而成，其材质符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定，其质量和尺寸偏差应符合规范第8.1.4条1款的规定。板面采用冲压成孔防滑措施。人行斜道脚手板采用木板。4、工字钢：材质符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。...
