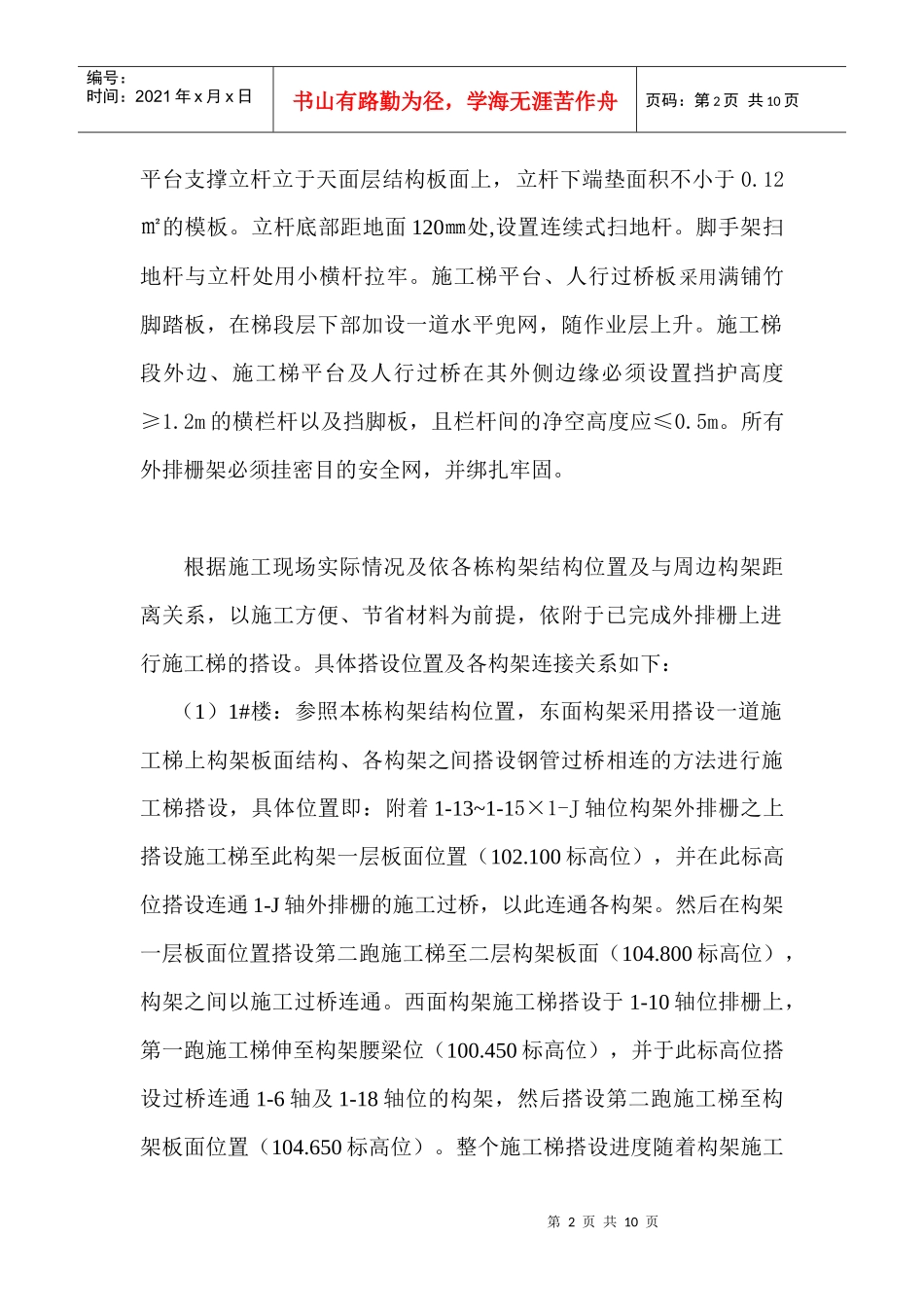

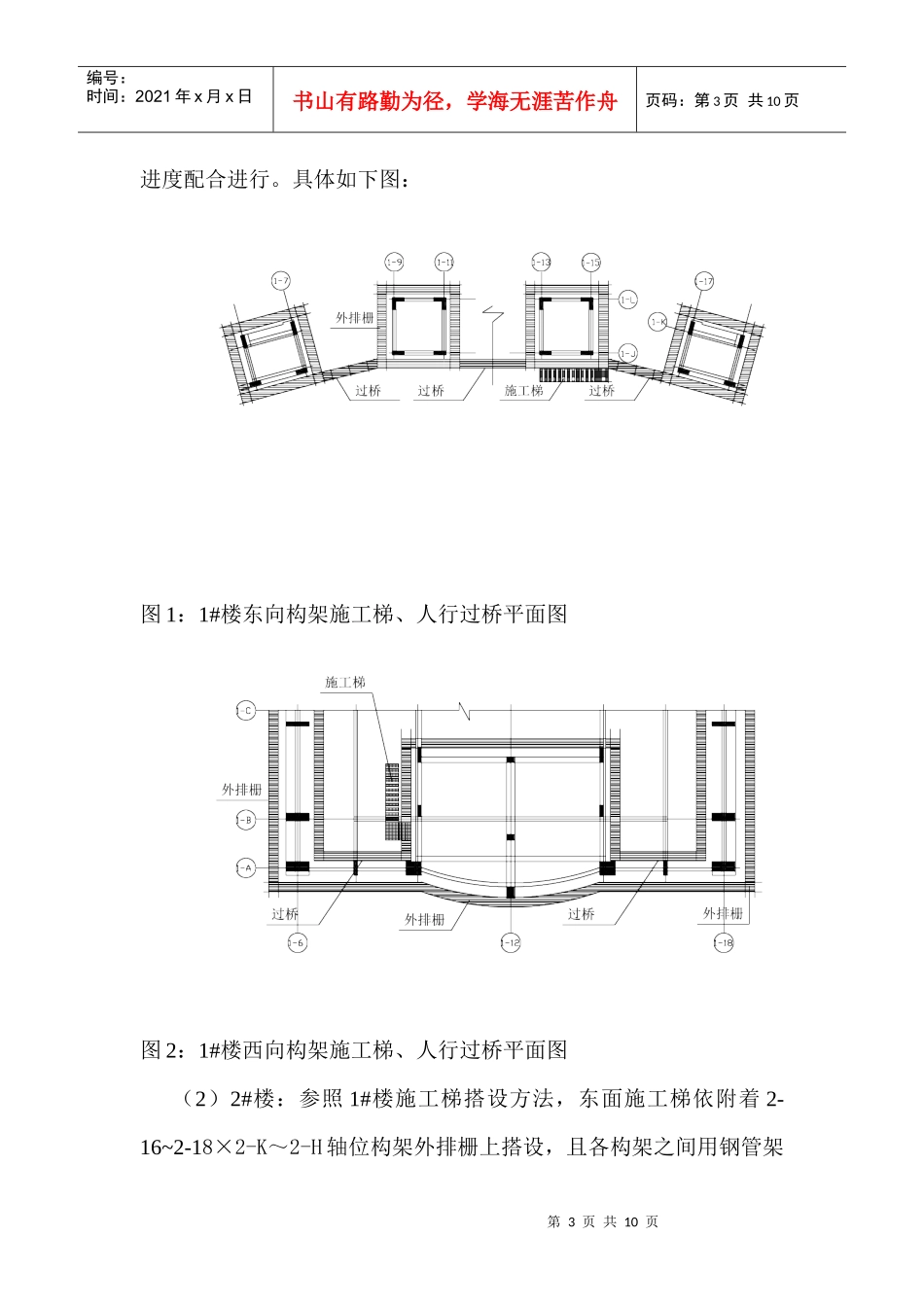

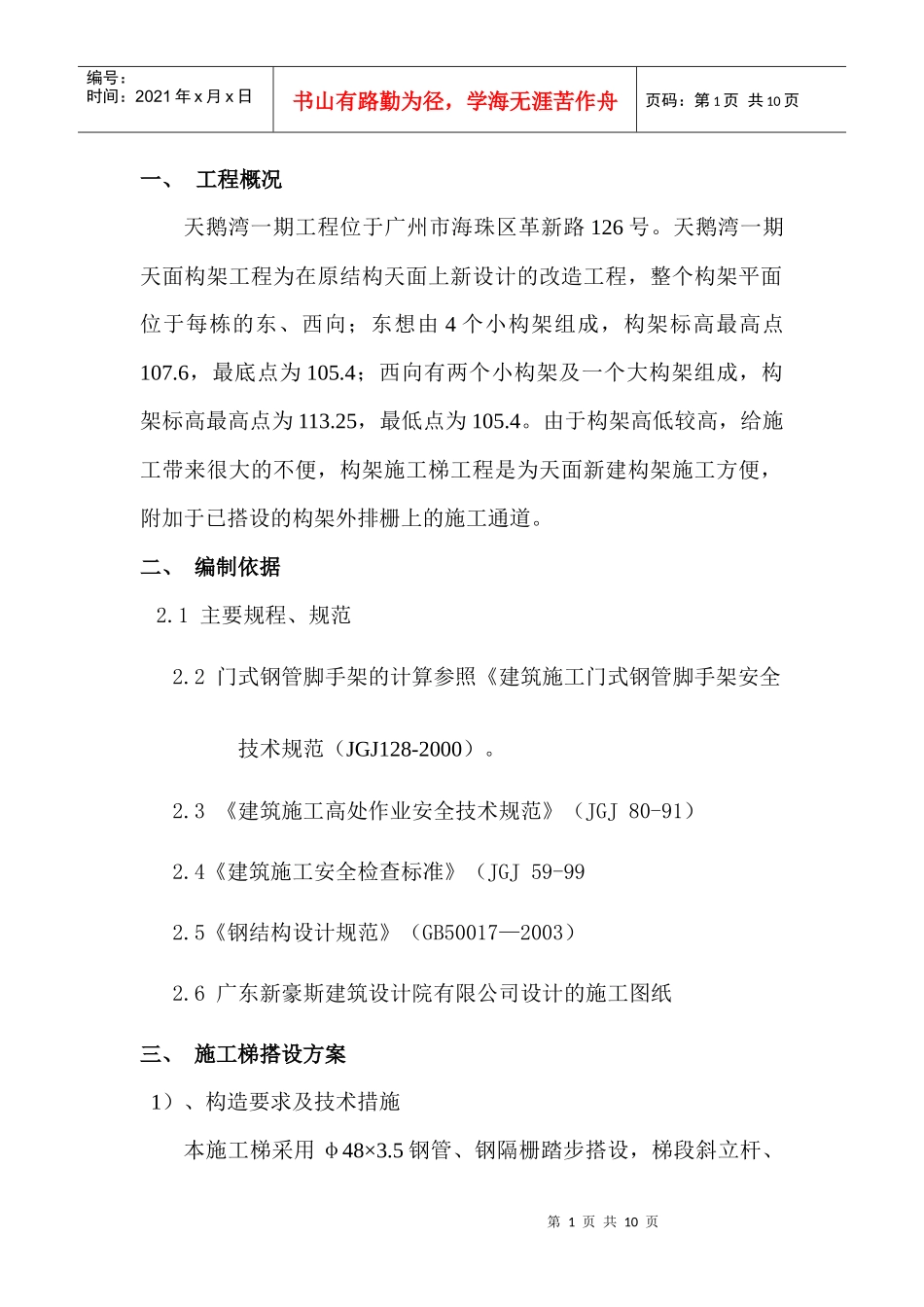

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页一、工程概况天鹅湾一期工程位于广州市海珠区革新路126号。天鹅湾一期天面构架工程为在原结构天面上新设计的改造工程，整个构架平面位于每栋的东、西向；东想由4个小构架组成，构架标高最高点107.6，最底点为105.4；西向有两个小构架及一个大构架组成，构架标高最高点为113.25，最低点为105.4。由于构架高低较高，给施工带来很大的不便，构架施工梯工程是为天面新建构架施工方便，附加于已搭设的构架外排栅上的施工通道。二、编制依据2.1主要规程、规范2.2门式钢管脚手架的计算参照《建筑施工门式钢管脚手架安全技术规范（JGJ128-2000）。2.3《建筑施工高处作业安全技术规范》（JGJ80-91）2.4《建筑施工安全检查标准》（JGJ59-992.5《钢结构设计规范》（GB50017—2003）2.6广东新豪斯建筑设计院有限公司设计的施工图纸三、施工梯搭设方案1）、构造要求及技术措施本施工梯采用φ48×3.5钢管、钢隔栅踏步搭设，梯段斜立杆、第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页平台支撑立杆立于天面层结构板面上，立杆下端垫面积不小于0.12㎡的模板。立杆底部距地面120㎜处,设置连续式扫地杆。脚手架扫地杆与立杆处用小横杆拉牢。施工梯平台、人行过桥板采用满铺竹脚踏板，在梯段层下部加设一道水平兜网，随作业层上升。施工梯段外边、施工梯平台及人行过桥在其外侧边缘必须设置挡护高度≥1.2m的横栏杆以及挡脚板，且栏杆间的净空高度应≤0.5m。所有外排栅架必须挂密目的安全网，并绑扎牢固。根据施工现场实际情况及依各栋构架结构位置及与周边构架距离关系，以施工方便、节省材料为前提，依附于已完成外排栅上进行施工梯的搭设。具体搭设位置及各构架连接关系如下：（1）1#楼：参照本栋构架结构位置，东面构架采用搭设一道施工梯上构架板面结构、各构架之间搭设钢管过桥相连的方法进行施工梯搭设，具体位置即：附着1-13~1-15×1-J轴位构架外排栅之上搭设施工梯至此构架一层板面位置（102.100标高位），并在此标高位搭设连通1-J轴外排栅的施工过桥，以此连通各构架。然后在构架一层板面位置搭设第二跑施工梯至二层构架板面（104.800标高位），构架之间以施工过桥连通。西面构架施工梯搭设于1-10轴位排栅上，第一跑施工梯伸至构架腰梁位（100.450标高位），并于此标高位搭设过桥连通1-6轴及1-18轴位的构架，然后搭设第二跑施工梯至构架板面位置（104.650标高位）。整个施工梯搭设进度随着构架施工第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页进度配合进行。具体如下图：图1：1#楼东向构架施工梯、人行过桥平面图图2：1#楼西向构架施工梯、人行过桥平面图（2）2#楼：参照1#楼施工梯搭设方法，东面施工梯依附着2-16~2-18×2-K～2-H轴位构架外排栅上搭设，且各构架之间用钢管架第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页搭设过桥连通。西向构架施工梯依附于2-8～2-11×2-B～2-C之间的构架外排栅上搭设，首跑梯上至圆弧位构架腰梁（100.450标高位），通过排栅通道，由二跑施工梯上到构架首层板面（104.650标高位），其中第一、第二层施工梯于同一垂直面上搭设，并通过人行过桥与两旁2-5、2-17轴位构架连接。具体见下图：2#楼天面东向构架施工梯、人行过桥平面图第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页2#楼天面西向构架施工梯、人行过桥平面图（3）3#、4#楼：东面构架施工梯附着（3#：3-16~3-19轴×3-K~3-K+2300㎜轴位；4#：4-15～4-18轴×4-L～4-L+2700㎜轴位）构架外排栅上搭设，各构架之间以人行过桥的形式连接；西向圆弧位构架施工梯参照2#楼搭设，各构架间均以人行过桥连接，方便施工。（4）5#楼：本栋西向构架施工梯搭设参照2#～4#西向圆弧位构架施工梯搭设，附着5-10～5-14轴×5-B轴外排栅之上；东向构架施工梯附着5-16～5-19轴×5-J轴构架外排栅之上，并以人行过桥的形式连通...
