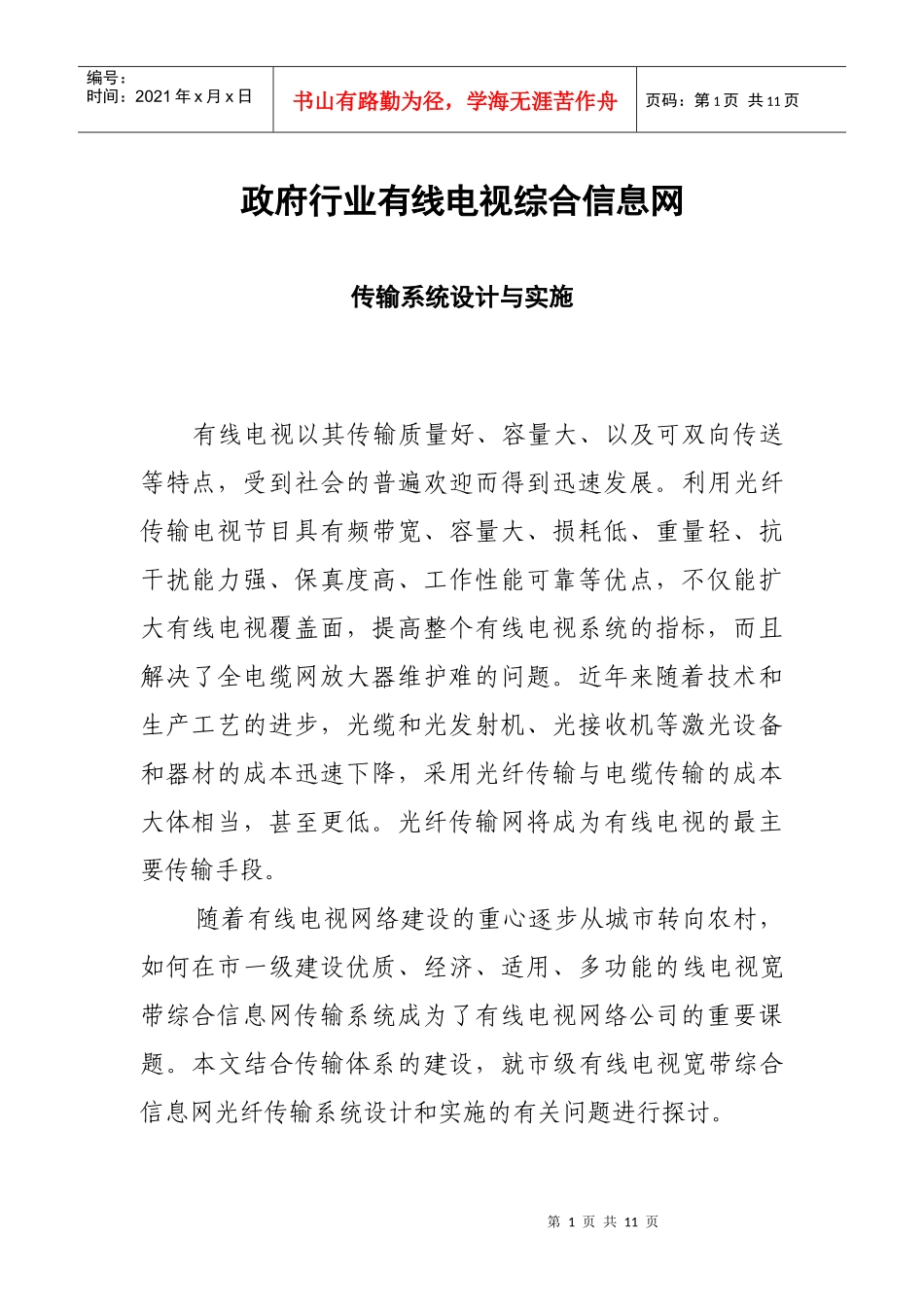

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页政府行业有线电视综合信息网传输系统设计与实施有线电视以其传输质量好、容量大、以及可双向传送等特点，受到社会的普遍欢迎而得到迅速发展。利用光纤传输电视节目具有频带宽、容量大、损耗低、重量轻、抗干扰能力强、保真度高、工作性能可靠等优点，不仅能扩大有线电视覆盖面，提高整个有线电视系统的指标，而且解决了全电缆网放大器维护难的问题。近年来随着技术和生产工艺的进步，光缆和光发射机、光接收机等激光设备和器材的成本迅速下降，采用光纤传输与电缆传输的成本大体相当，甚至更低。光纤传输网将成为有线电视的最主要传输手段。随着有线电视网络建设的重心逐步从城市转向农村，如何在市一级建设优质、经济、适用、多功能的线电视宽带综合信息网传输系统成为了有线电视网络公司的重要课题。本文结合传输体系的建设，就市级有线电视宽带综合信息网光纤传输系统设计和实施的有关问题进行探讨。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页一、市级有线电视网光纤传输系统的基本拓扑结构市级有线电视应建设为HFC网，即光电混合网。由于市级有线电视网的覆盖面积大，光节点较多且分散，光纤传输距离长，除市城范围外，一般采用二级星型传输方式其基本拓扑结构图如图一所示：图一：市域光纤传输系统拓扑结构图其中乡镇转发机房可采用的方式为：1、光—电—光—光接收机传输方式，市中心机房通过光缆将信号传输至机房，在转发机房经光电转换，解调为射频信号后，再由光发射机传输至各光节点提光节点。信号传输流程如图二所示。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页图二：光—电—光—光接收机传输方式一般情况下，市中心机房可根据与转发机房的距离确定光发射机波长的选择。当市中心机房与转发机房的距离均在40公里以内时，采用1310nm光发射机；当市中心机房转发机房的距离有超过40公里的情况时，一般采用1550nm光发射机＋EDFA光放大器。在转发机房一般采用1310nm光发射机。这种传输方式的优点为：a)接入方式灵活，适合光节点逐步增加、覆盖范围逐步增大的网络建设初期；b)有利于今后开展CableModem接入服务；第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页c)在总功率较小时造价低廉。但其缺点也是显而易见的：a)信号指标损失严重：经1310nm光发射机转发后信号的载噪比和CSO下降3～4db，CTB下降6db以上，b)覆盖光节点较多时投资较大c)设备数量的增多同时增加了故障机率，使备机数量增多，维护工作量大为增加。d)由于1310nm光发射机功率较小，在农村光节点较多的情况下应用，光接收机的接收光功率较低，一般在-2～-3dB范围，对电缆网指标要求较高。在建设初期，我们采用的是这种方式，当用户发展到一定规模后，转发机房最多有5台1310nm光发射机。设备维护、备机等都存在问题。2、光—光放大器—光接收机传输方式，在转发机房即不经光电转换，采用光放大器传输至各光节点。信号传输流程如图三所示。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页图三：光—光放大器—光接收机传输方式由于目前适用于1550nm的EDFA光放大器的价格下降很快，技术成熟，而适用于1310nm系统的光放大器尚处在试验阶段，造价较高，技术不成熟，因此光—光放大器—光接收机传输方式一般选用1550nm波长。这种传输方式的优点是：a)由于减少了光电转换环节，信号指标损失较小b)目前光放大器造价大幅度下降，覆盖较多光节点时造价较低c)转发机房设备数量较少，故障几率较低，易于维护d)光放大器功率较大，可确保光接收机的接收光功率在0dB±1dB。但其缺点也是很明显的：a)需要进行全面规划设计，以确保各光节点的使用，b)采用CM方式开展数据业务存在一定困难，在用户较多时第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页容易产生问题。c)一次性...
