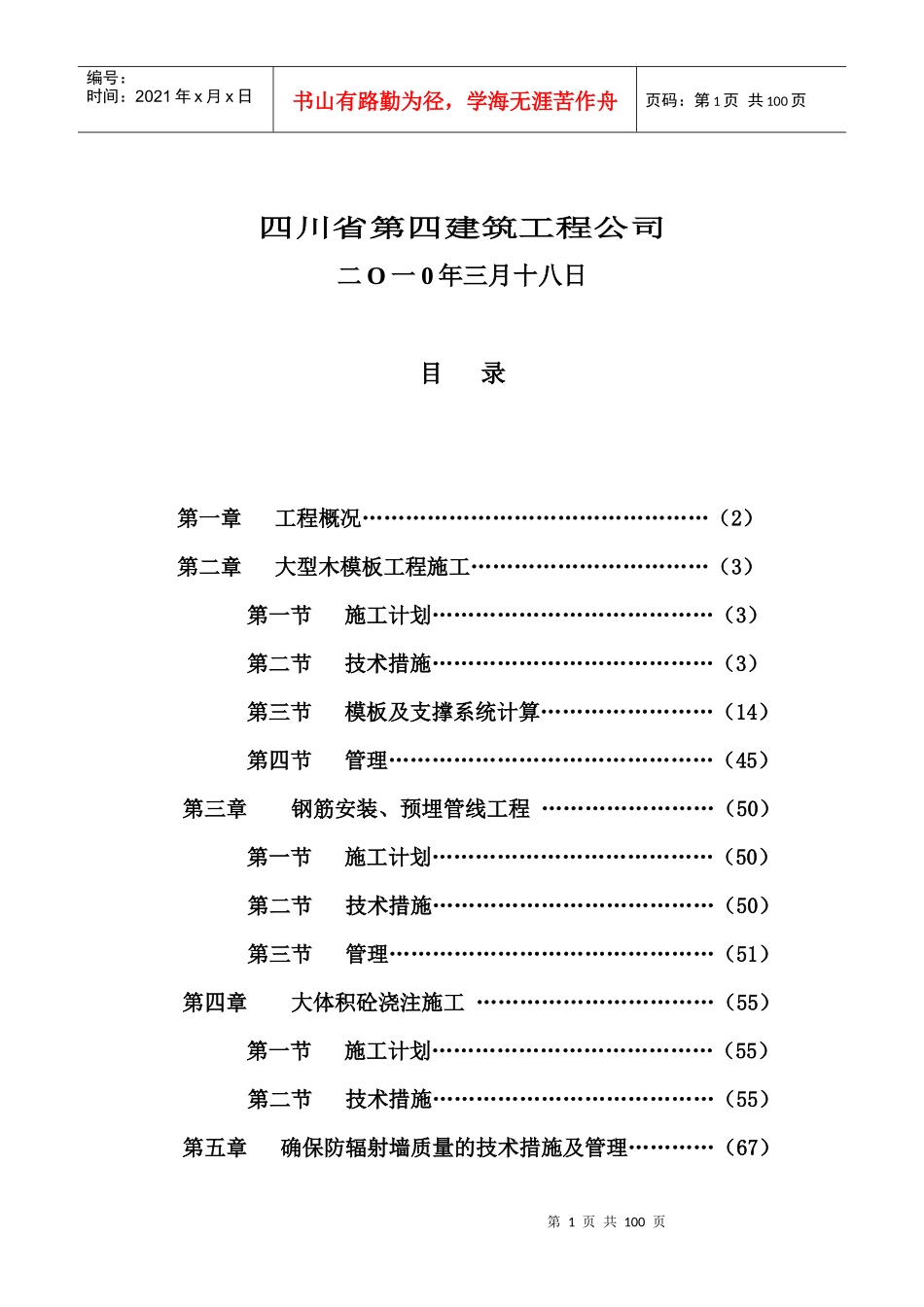

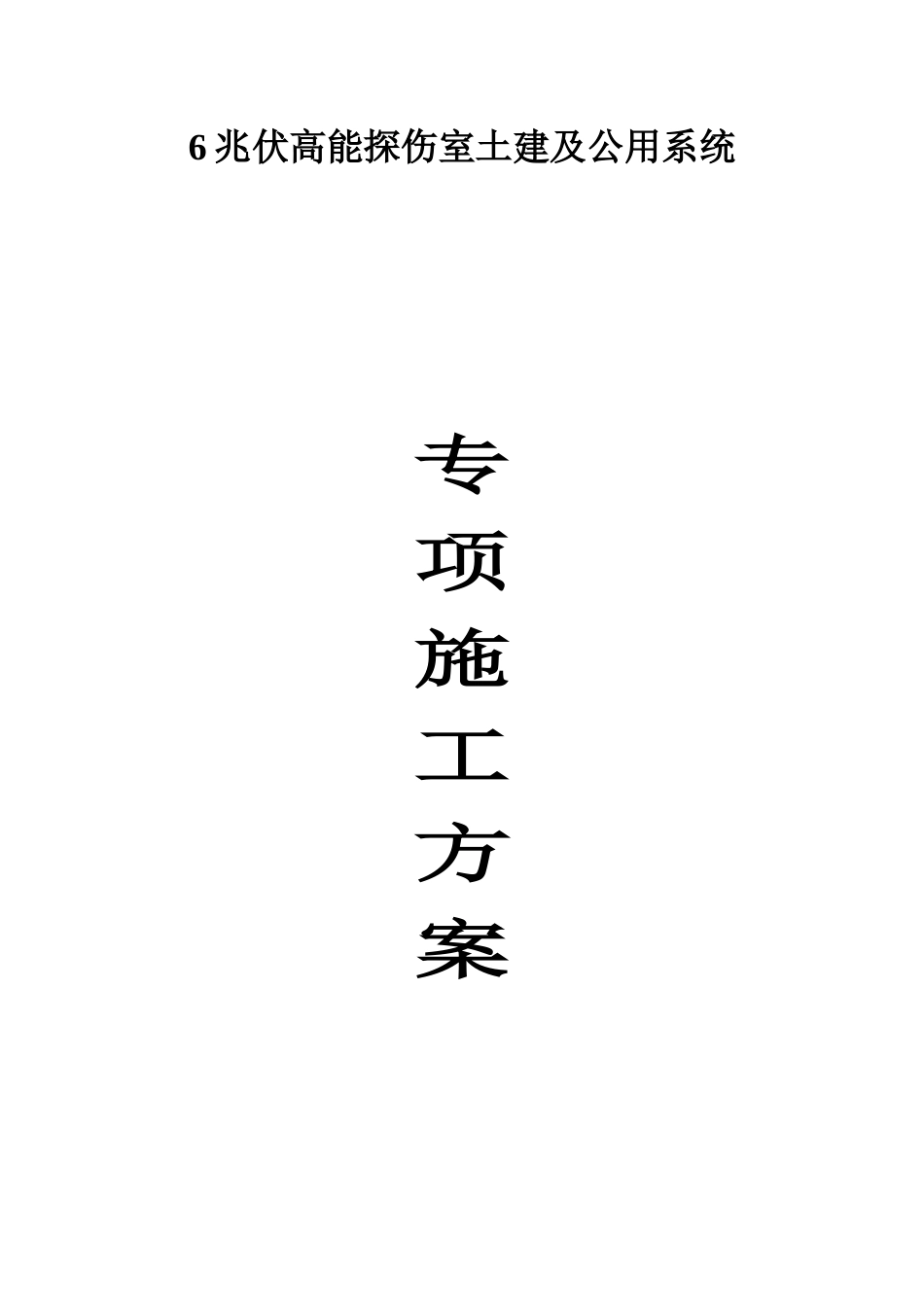

6兆伏高能探伤室土建及公用系统专项施工方案第1页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共100页四川省第四建筑工程公司二O一0年三月十八日目录第一章工程概况…………………………………………（2）第二章大型木模板工程施工……………………………（3）第一节施工计划…………………………………（3）第二节技术措施…………………………………（3）第三节模板及支撑系统计算……………………（14）第四节管理………………………………………（45）第三章钢筋安装、预埋管线工程……………………（50）第一节施工计划…………………………………（50）第二节技术措施…………………………………（50）第三节管理………………………………………（51）第四章大体积砼浇注施工……………………………（55）第一节施工计划…………………………………（55）第二节技术措施…………………………………（55）第五章确保防辐射墙质量的技术措施及管理…………（67）第2页共100页第1页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共100页第一节质量保证措施……………………………（67）第二节管理………………………………………（69）第一章工程概况本工程为6兆伏高能探伤室土建及公用系统工程。合计建筑总面积约为1036.00平方米。辅助房为二层框架结构，层高分别为底层4.8m、二层3.9m。探伤室为单层剪力墙结构，墙体厚度最大为2.7m，板底标高为15.5m（净高），板厚0.8m，采用大型木模板及高强对拉螺栓，防止模板变形；转角处采用槽钢【22进行对拉。剪力墙在施工时需要留施工缝，而为了防止施工缝发生射线泄露，保证混凝土施工质量，在施工缝处必须采取加铅板的措施。轨道基础属于大体积混凝土，为了防止发生砼产生裂缝，需要采取降温措施。钢筋、预埋管件较多，标高变化大。针对该工程特点，为确保该工第3页共100页第2页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共100页程顺利进行，严格执行相关标准规范，特编制本工程专项施工方案。总工期安排：总工期为三个月。土方及基础一个月；剪力墙一个月；框架及其余部分一个月。第二章大型木模板工程施工第一节施工计划第4页共100页第3页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共100页本工程的木模板量较大。因此，在施工基础时必须采购一部分，提前进行模板制作。基础部分（包括框架、剪力墙、轨道），基础模板采用木模。因此，胶合板和木方需要在土方开挖完成前购进少量基础所需部分并且制作完成即可。剪力墙模板（胶合板、木方）需要在基础完成前进入施工现场并按照模板图制作完成。框架模板（胶合板、木方）需要在剪力墙砼浇注完成前进入施工现场并按照模板图制作完成。槽钢【22提前采购回来后进行加工；高强对拉螺栓Φ20提前进行采购或者进行加工。第二节技术措施一、模板选用1、现浇梁、柱模板采用胶合板δ=18mm，采用50×100木枋做背肋，Φ48×3.5钢管作柱箍。2、现浇楼板模板选用胶合板δ=18mm、龙骨采用50×100木枋平铺。3、剪力墙模板采用胶合板δ=18mm，规格为：1200mm×2400mm。采用50×100木枋做背肋，A48×3.5钢管作箍。4、楼梯模板：底模和侧模采用胶合板δ=18mm，楼梯踏步板采用定尺δ=50mm木模。5、所有模板及其支撑必须具有足够的强度、刚度和稳定性，必须能够可靠地承受所浇砼的重量、侧压力和施工荷载。6、木模板配制前，必须先画出模板翻样图，对节点部位、复杂第5页共100页第4页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共100页部位。特殊部位要放实样，翻样图和实样经审核无误后方可配模和支模。梁、柱节点部位和剪力墙的模板，必须配制定型模板，以确保节点砼质量。二、模板的安装1、框架梁、板模板的安装①安装顺序：放线→搭设支模架→支梁板底模→绑扎钢筋、安垫块→支梁板侧模→固定梁板模板→支梁板节点模板→检查校正。②梁、板模板的安装方法先支梁、板底模，用50×100木枋做第一道背楞置于钢管支架上，其间距楼板200mm，木楞摆...
