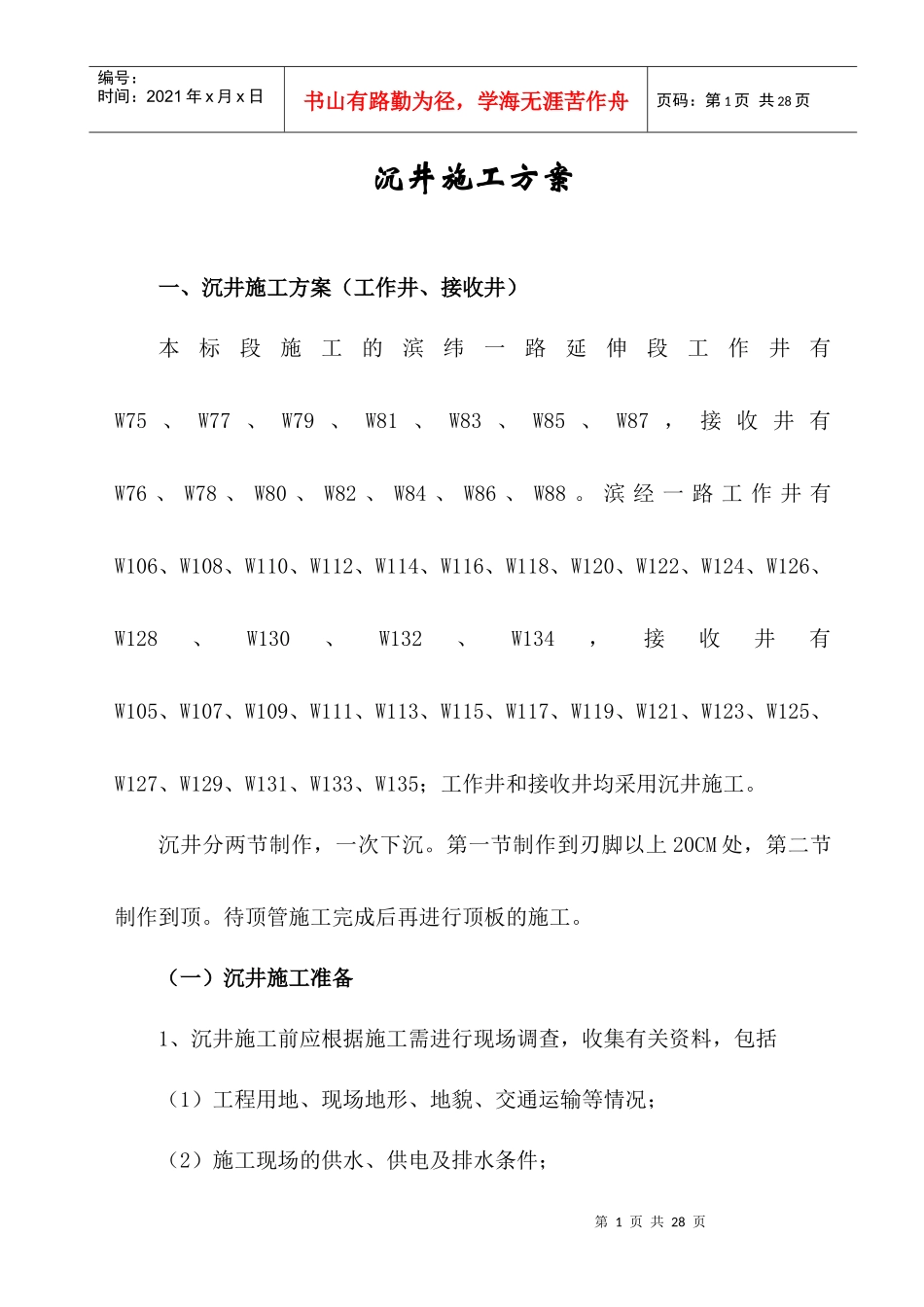

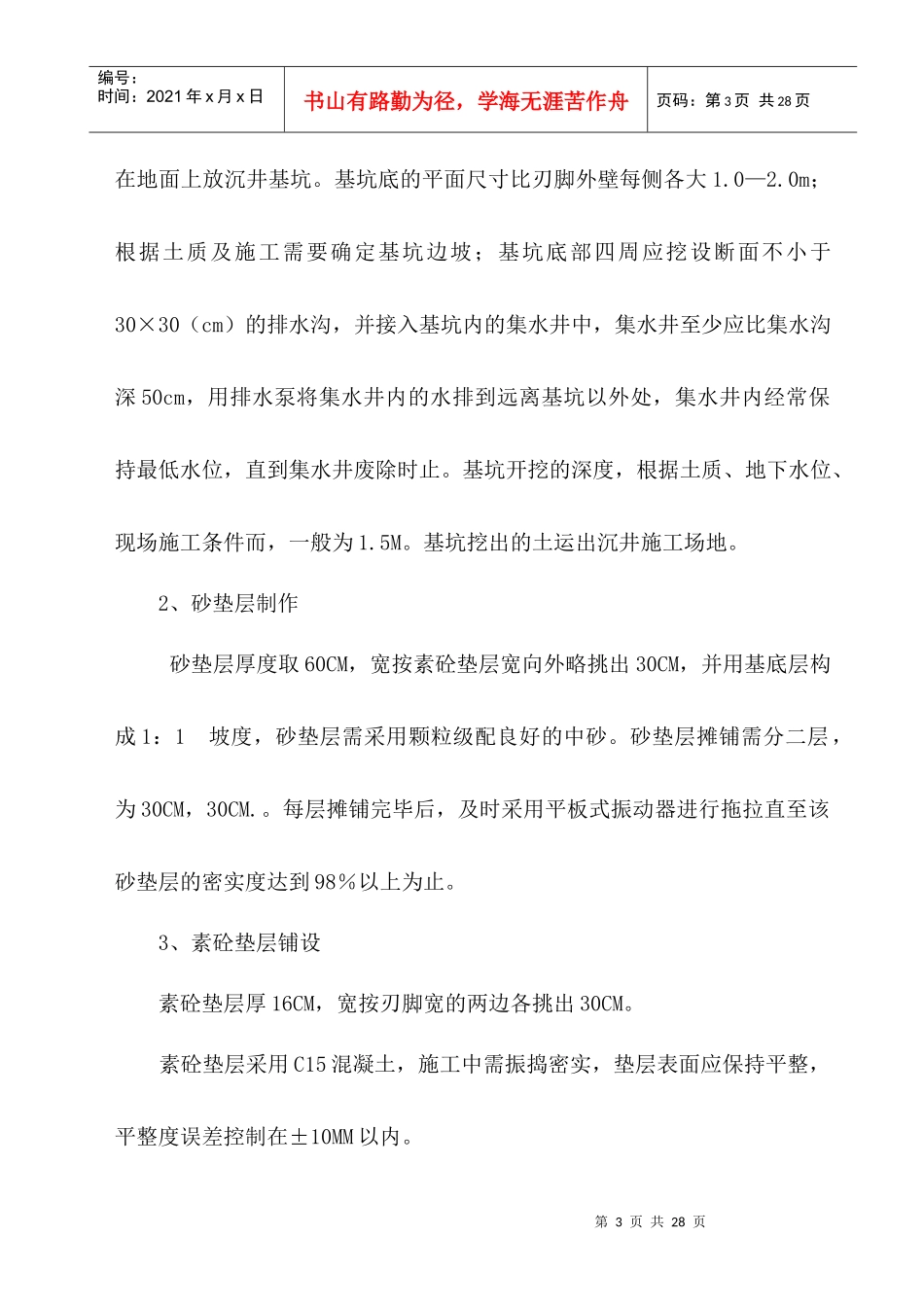

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页沉井施工方案一、沉井施工方案（工作井、接收井）本标段施工的滨纬一路延伸段工作井有W75、W77、W79、W81、W83、W85、W87，接收井有W76、W78、W80、W82、W84、W86、W88。滨经一路工作井有W106、W108、W110、W112、W114、W116、W118、W120、W122、W124、W126、W128、W130、W132、W134，接收井有W105、W107、W109、W111、W113、W115、W117、W119、W121、W123、W125、W127、W129、W131、W133、W135；工作井和接收井均采用沉井施工。沉井分两节制作，一次下沉。第一节制作到刃脚以上20CM处，第二节制作到顶。待顶管施工完成后再进行顶板的施工。（一）沉井施工准备1、沉井施工前应根据施工需进行现场调查，收集有关资料，包括（1）工程用地、现场地形、地貌、交通运输等情况；（2）施工现场的供水、供电及排水条件；第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页（3）在沉井的施工及排水影响范围内的原有地上、地下建筑物、构筑物及管线的位置、标高、结构形式等；（4）工程地质、水文地质资料；（5）气象资料。2、施工前做好放线和测量工作（1）由建设单位组织勘测和设计人员到现场进行放线与测量交底，将测量和位置控制桩、水准点等交给施工单位有关人员。（2）施工人员根据勘测设计人员提供的水准点，在施工现场引测，设置临时水准点。（3）施工人员根据有关单位提供的方向、位置控制桩、设置沉井轴线及中心位置控制桩。（4）设置沉降观测点，该观测点应设在不受施工干扰和影响视线的地方。（二）沉井制作1、基坑基坑的位置根据设计图纸中的坐标确定，按照沉井轴线控制桩和中心桩，第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页在地面上放沉井基坑。基坑底的平面尺寸比刃脚外壁每侧各大1.0—2.0m；根据土质及施工需要确定基坑边坡；基坑底部四周应挖设断面不小于30×30（cm）的排水沟，并接入基坑内的集水井中，集水井至少应比集水沟深50cm，用排水泵将集水井内的水排到远离基坑以外处，集水井内经常保持最低水位，直到集水井废除时止。基坑开挖的深度，根据土质、地下水位、现场施工条件而，一般为1.5M。基坑挖出的土运出沉井施工场地。2、砂垫层制作砂垫层厚度取60CM，宽按素砼垫层宽向外略挑出30CM，并用基底层构成1：1坡度，砂垫层需采用颗粒级配良好的中砂。砂垫层摊铺需分二层，为30CM，30CM.。每层摊铺完毕后，及时采用平板式振动器进行拖拉直至该砂垫层的密实度达到98％以上为止。3、素砼垫层铺设素砼垫层厚16CM，宽按刃脚宽的两边各挑出30CM。素砼垫层采用C15混凝土，施工中需振捣密实，垫层表面应保持平整，平整度误差控制在±10MM以内。第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页4、分节制作沉井采用两次制作一次下沉的方法进行施工，第一节制作到刃脚上方20CM处，第二节制作到顶。沉井制作质量标准：断面尺寸：长、宽大±0.5%,且不大于100MM井壁厚度:±15MM井壁隔墙垂直度:1%预埋件预留孔位移:±20MM5、钢筋加工钢筋进场需有原材料质保单,并按规范及批量进行原材料试验,合格后方可使用。钢筋的弯配和绑扎要严格按照设计图纸规定进行，钢筋直径≤Φ16者，采用绑扎接头；接头在受压区内按50%交叉错开，在受拉区内接头按25%交叉错开，错开距离不应小于30d或500MM。钢筋直径大于Φ16者采用人工电弧焊焊接。单边焊接长度不小于10d，电焊接头在受拉区还按50%交叉错开，即在同一断面内接头不应超过50%。第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页在板或壁上开洞当边长或孔径小于300MM时，钢筋应绕过，当大于300MM时，被截断钢筋应在预留孔口加固筋焊牢，现场绑扎共外墙板钢筋应先立好内模板后再进行。刃脚踏面部衬垫3CM砼垫块。钢筋保护层按设计要求进行布置。钢筋绑扎主要质量控制受力钢筋间距→±10MM受力钢筋排距→±5MM箍筋、横向钢筋间距→±20MM焊接预埋件中心...
