论WCDMA系统混合业务下的小区容量计算VIP免费

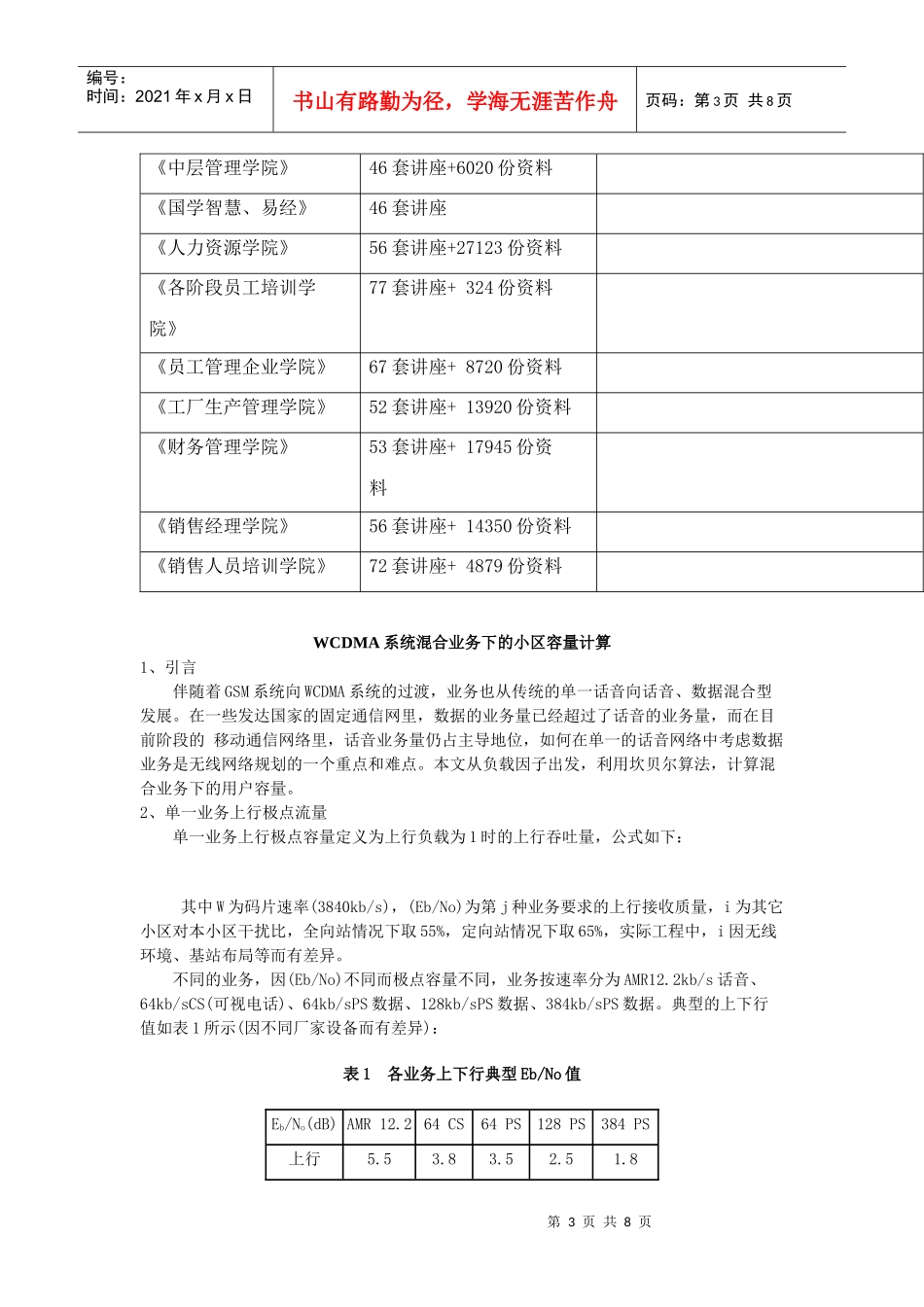

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料WCDMA系统混合业务下的小区容量计算1、引言伴随着GSM系统向WCDMA系统的过渡，业务也从传统的单一话音向话音、数据混合型发展。在一些发达国家的固定通信网里，数据的业务量已经超过了话音的业务量，而在目前阶段的移动通信网络里，话音业务量仍占主导地位，如何在单一的话音网络中考虑数据业务是无线网络规划的一个重点和难点。本文从负载因子出发，利用坎贝尔算法，计算混合业务下的用户容量。2、单一业务上行极点流量单一业务上行极点容量定义为上行负载为1时的上行吞吐量，公式如下：其中W为码片速率(3840kb/s)，(Eb/No)为第j种业务要求的上行接收质量，i为其它小区对本小区干扰比，全向站情况下取55%，定向站情况下取65%，实际工程中，i因无线环境、基站布局等而有差异。不同的业务，因(Eb/No)不同而极点容量不同，业务按速率分为AMR12.2kb/s话音、64kb/sCS(可视电话)、64kb/sPS数据、128kb/sPS数据、384kb/sPS数据。典型的上下行值如表1所示(因不同厂家设备而有差异)：表1各业务上下行典型Eb/No值Eb/No(dB)AMR12.264CS64PS128PS384PS上行5.53.83.52.51.8第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页下行64.5432取其它小区干扰因子0.65，则单一业务下的上行极点容量如表2所示：表2单一业务下的上行极点容量TpoleAMR12.264CS64PS128PS384PS(kb/s)6569701040130915383、负载因子单个用户不同业务的上下行负载因子定义：其中Rj和Vj分别为第j种业务的速率激活因子，除话音业务激活因子一般为0.5外，其它业务为1。ā为小区的平均正交系数，取值范围在0.4～0.9(本文中取0.5)。上下行单用户负载因子如表3所示：表3单用户上下行负载因子单用户负载因子AMR12.264CS64PS128PS384PS上行O.93%6.60%6.16%9.78%24.97%下行0.73%5.40%4.81%7.65%18.23%小区上下行负载因子为各用户负载因子的合计，公式如下:其中，KUL,j表示第j种业务同时使用的上行用户数，KUL,j表示第j种业务同时使用的下行用户数，这是因为分组数据业务中，用户上下行速率通常是不对称的。在WCDMA中，小区负载因子是无线网络规划中的重要指标。对以满足覆盖为主要目的小区，上行负载因子一般按20%～40%考虑，对以满足容量为主要目的的小区，上行负载因子一般按40%～60%考虑。当上行负载为50%时，单一业务对应的上行业务量如表4所示：表4单一业务对应的上行业务量单一业务50%上行负载AMR12.264CS64PS128PS384PS同时通信用户数53.87.68.15.12.O上行业务流量kb/s328.O485.1519.8654.4768.8下行负载39%41%39%39%36%第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页4、小区用户容量对于单一的电路域业务(话音、可视电话)，可以用爱尔兰B...
