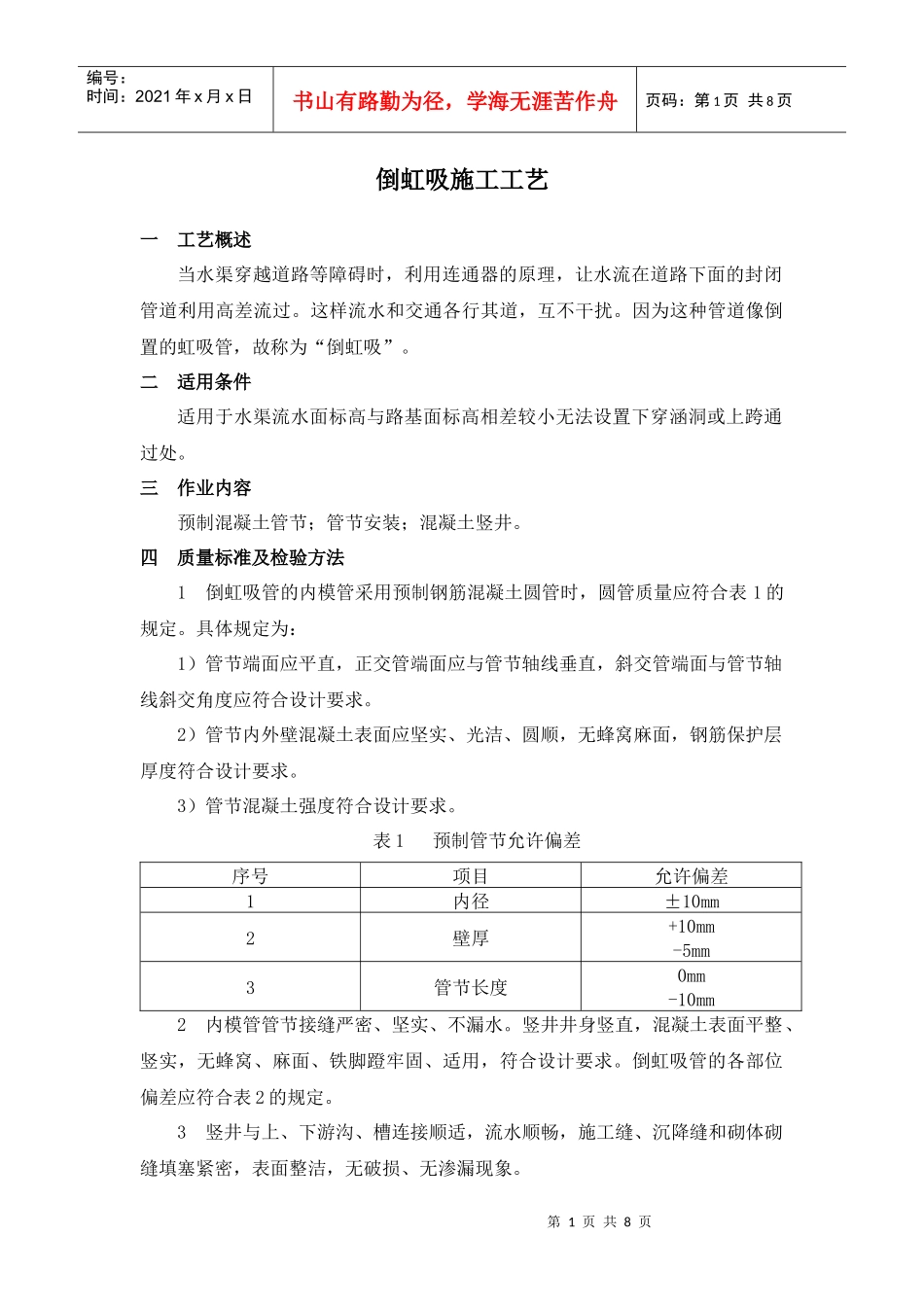

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页倒虹吸施工工艺一工艺概述当水渠穿越道路等障碍时，利用连通器的原理，让水流在道路下面的封闭管道利用高差流过。这样流水和交通各行其道，互不干扰。因为这种管道像倒置的虹吸管，故称为“倒虹吸”。二适用条件适用于水渠流水面标高与路基面标高相差较小无法设置下穿涵洞或上跨通过处。三作业内容预制混凝土管节；管节安装；混凝土竖井。四质量标准及检验方法1倒虹吸管的内模管采用预制钢筋混凝土圆管时，圆管质量应符合表1的规定。具体规定为：1）管节端面应平直，正交管端面应与管节轴线垂直，斜交管端面与管节轴线斜交角度应符合设计要求。2）管节内外壁混凝土表面应坚实、光洁、圆顺，无蜂窝麻面，钢筋保护层厚度符合设计要求。3）管节混凝土强度符合设计要求。表1预制管节允许偏差序号项目允许偏差1内径±10mm2壁厚+10mm-5mm3管节长度0mm-10mm2内模管管节接缝严密、坚实、不漏水。竖井井身竖直，混凝土表面平整、竖实，无蜂窝、麻面、铁脚蹬牢固、适用，符合设计要求。倒虹吸管的各部位偏差应符合表2的规定。3竖井与上、下游沟、槽连接顺适，流水顺畅，施工缝、沉降缝和砌体砌缝填塞紧密，表面整洁，无破损、无渗漏现象。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页4倒虹吸管混凝土和砂浆强度应符合设计要求。表2倒虹吸管各部位允许偏差序号项目允许偏差1轴线位置20mm2水平管流水面高程±20mm3水平管长度+100-50mm4水平管内壁侧面及底面管节错台3mm5竖井尺寸±20mm6竖井顶面高程±20mm5倒虹吸管出入口端分别与既有槽梁和重建槽梁相接，为使其密贴、吻合，在拆除既有渡槽前，应在接头处做好临时支护槽墩，确保利用渡槽的安全性，而后将出口端衔接处既有槽梁按设计要求凿除2.0m，以利于与竖井相接，其支护级凿除数量已计列。6倒虹吸管竖井内设检查铁梯，铁梯每梯高差25厘米。7倒虹吸管竖井、水平管两侧基坑采用级配碎石回填。8倒虹吸管的各部分施工，均应严格遵照有关施工规程、规范及参考图要求办理。施工用水及混凝土粗细骨料均应按要求做理化检验。不得采用侵蚀性水及具有侵蚀性的骨料。混凝土材料应满足相关规范和规定的各项指标要求，施工工艺应严格按相关规范和规定的要求办理，使结构满足耐久性要求。9浇筑混凝土前要检查所有预埋件是否齐全，位置是否正确，如有移动应及时校正。钢筋接长时，街头应采用闪光对焊，并须进行纵向打磨加工。五施工准备施工准备必须根据工程的特点、进度要求，且摸清施工的客观条件，编制施工组织设计、施工工艺设计和工序质量控制设计，合理安排施工力量，从技术、物资、人力和组织等方面为路基施工创造条件。熟悉核对施工图。接到施工图后应组织技术人员全面熟悉核对，充分了解设计标准，核对基床底层预埋管线的设置及路基与相邻结构物的关系，作好核对记录，需办理变更手续的应按有关规定及时办理。六施工机械及工艺装备第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页主要机具有挖掘机、水准仪、经纬仪等主要机械配置表1挖掘机斗容量≥2m3填料挖装1台主要仪器配置表1水准仪1套2经纬仪1套七工艺及质量控制流程工艺及质量控制流程见框图。八工艺步序说明1施工准备1）竖井基坑放样：根据桩位坐标测量出该倒虹吸中心及轴线位置，有现场技术人员依据轴线位置及中心桩号放出基坑边线，并在附近设置控制桩，以便及时校验各部尺寸及标高控制。2）竖井基坑开挖：基坑开挖前做好南半幅路基边坡支护工作，以防止南半幅路基边沿塌方，破坏南半幅路基路面稳定。基坑开挖采用人工配合挖掘机进行施工，根据开挖深度，按1：0.3～1：0.5坡度放出开挖边线，开挖过程中控制好基底高程，机械开挖到距离基坑底15cm时采用人工开挖清底，以免造成基底原状土松动。根据图纸设计的承载力要求进行承载力试验，同时进行基坑的几何尺寸及标高自检工作，自检合格后，报监理工程师检查验收，符合要求后进行下一道工序的施工。2基底处理砂砾换填：按照设计图纸要求及有关规定，砂砾...
