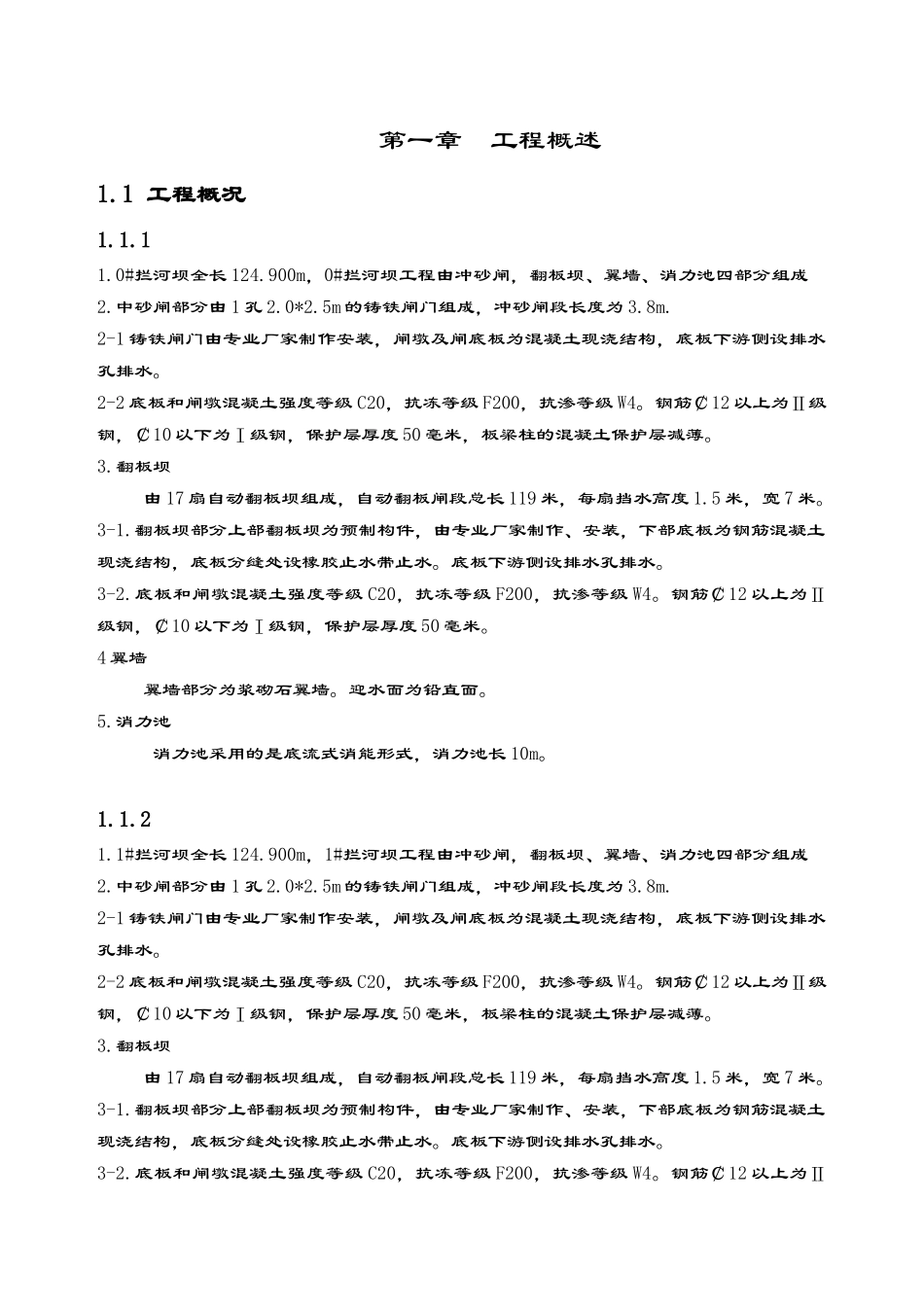

第一章工程概述1.1工程概况1.1.11.0#拦河坝全长124.900m，0#拦河坝工程由冲砂闸，翻板坝、翼墙、消力池四部分组成2.中砂闸部分由1孔2.0*2.5m的铸铁闸门组成，冲砂闸段长度为3.8m.2-1铸铁闸门由专业厂家制作安装，闸墩及闸底板为混凝土现浇结构，底板下游侧设排水孔排水。2-2底板和闸墩混凝土强度等级C20，抗冻等级F200，抗渗等级W4。钢筋￠12以上为Ⅱ级钢，￠10以下为Ⅰ级钢，保护层厚度50毫米，板梁柱的混凝土保护层减薄。3.翻板坝由17扇自动翻板坝组成，自动翻板闸段总长119米，每扇挡水高度1.5米，宽7米。3-1.翻板坝部分上部翻板坝为预制构件，由专业厂家制作、安装，下部底板为钢筋混凝土现浇结构，底板分缝处设橡胶止水带止水。底板下游侧设排水孔排水。3-2.底板和闸墩混凝土强度等级C20，抗冻等级F200，抗渗等级W4。钢筋￠12以上为Ⅱ级钢，￠10以下为Ⅰ级钢，保护层厚度50毫米。4翼墙翼墙部分为浆砌石翼墙。迎水面为铅直面。5.消力池消力池采用的是底流式消能形式，消力池长10m。1.1.21.1#拦河坝全长124.900m，1#拦河坝工程由冲砂闸，翻板坝、翼墙、消力池四部分组成2.中砂闸部分由1孔2.0*2.5m的铸铁闸门组成，冲砂闸段长度为3.8m.2-1铸铁闸门由专业厂家制作安装，闸墩及闸底板为混凝土现浇结构，底板下游侧设排水孔排水。2-2底板和闸墩混凝土强度等级C20，抗冻等级F200，抗渗等级W4。钢筋￠12以上为Ⅱ级钢，￠10以下为Ⅰ级钢，保护层厚度50毫米，板梁柱的混凝土保护层减薄。3.翻板坝由17扇自动翻板坝组成，自动翻板闸段总长119米，每扇挡水高度1.5米，宽7米。3-1.翻板坝部分上部翻板坝为预制构件，由专业厂家制作、安装，下部底板为钢筋混凝土现浇结构，底板分缝处设橡胶止水带止水。底板下游侧设排水孔排水。3-2.底板和闸墩混凝土强度等级C20，抗冻等级F200，抗渗等级W4。钢筋￠12以上为Ⅱ级钢，￠10以下为Ⅰ级钢，保护层厚度50毫米。4翼墙翼墙部分为浆砌石翼墙。浆砌石翼墙顶宽600mm,顶面高程61.20。迎水面为铅直面。5.消力池消力池采用的是底流式消能形式，消力池长10m。1.1.31.2#拦河坝全长139.900m，2#拦河坝工程由冲砂闸，翻板坝、翼墙、消力池四部分组成2.中砂闸部分由1孔2.0*2.5m的铸铁闸门组成，冲砂闸段长度为3.8m.2-1铸铁闸门由专业厂家制作安装，闸墩及闸底板为混凝土现浇结构，底板下游侧设排水孔排水。2-2底板和闸墩混凝土强度等级C20，抗冻等级F200，抗渗等级W4。钢筋￠12以上为Ⅱ级钢，￠10以下为Ⅰ级钢，保护层厚度50毫米，板梁柱的混凝土保护层减薄。3.翻板坝由19扇自动翻板坝组成，自动翻板闸段总长133米，每扇挡水高度1.5米，宽7米。3-1.翻板坝部分上部翻板坝为预制构件，由专业厂家制作、安装，下部底板为钢筋混凝土现浇结构，底板分缝处设橡胶止水带止水。底板下游侧设排水孔排水。3-2.底板和闸墩混凝土强度等级C20，抗冻等级F200，抗渗等级W4。钢筋￠12以上为Ⅱ级钢，￠10以下为Ⅰ级钢，保护层厚度50毫米。4翼墙翼墙部分为浆砌石翼墙。迎水面为铅直面。5.消力池消力池采用的是底流式消能形式，消力池长10m。1.1.41.3#拦河坝全长168.900m，3#拦河坝工程由冲砂闸，翻板坝、翼墙、消力池四部分组成2.中砂闸部分由1孔2.0*2.5m的铸铁闸门组成，冲砂闸段长度为3.8m.2-1铸铁闸门由专业厂家制作安装，闸墩及闸底板为混凝土现浇结构，底板下游侧设排水孔排水。2-2底板和闸墩混凝土强度等级C20，抗冻等级F200，抗渗等级W4。钢筋￠12以上为Ⅱ级钢，￠10以下为Ⅰ级钢，保护层厚度50毫米，板梁柱的混凝土保护层减薄。3.翻板坝由23扇自动翻板坝组成，自动翻板闸段总长161米，每扇挡水高度1.5米，宽7米。3-1.翻板坝部分上部翻板坝为预制构件，由专业厂家制作、安装，下部底板为钢筋混凝土现浇结构，底板分缝处设橡胶止水带止水。底板下游侧设排水孔排水。3-2.底板和闸墩混凝土强度等级C20，抗冻等级F200，抗渗等级W4。钢筋￠12以上为Ⅱ级钢，￠10以下为Ⅰ级钢，保护层厚度50毫米。4翼墙翼墙部分为浆砌石翼墙。迎水面为铅直面。5.消力池消力池采用的是底流式消能形式，消力池长10m。1.1.51.4#拦河坝全长182.900m，4#拦河坝工程由冲砂闸，翻板坝、翼墙、消力池四部分...
