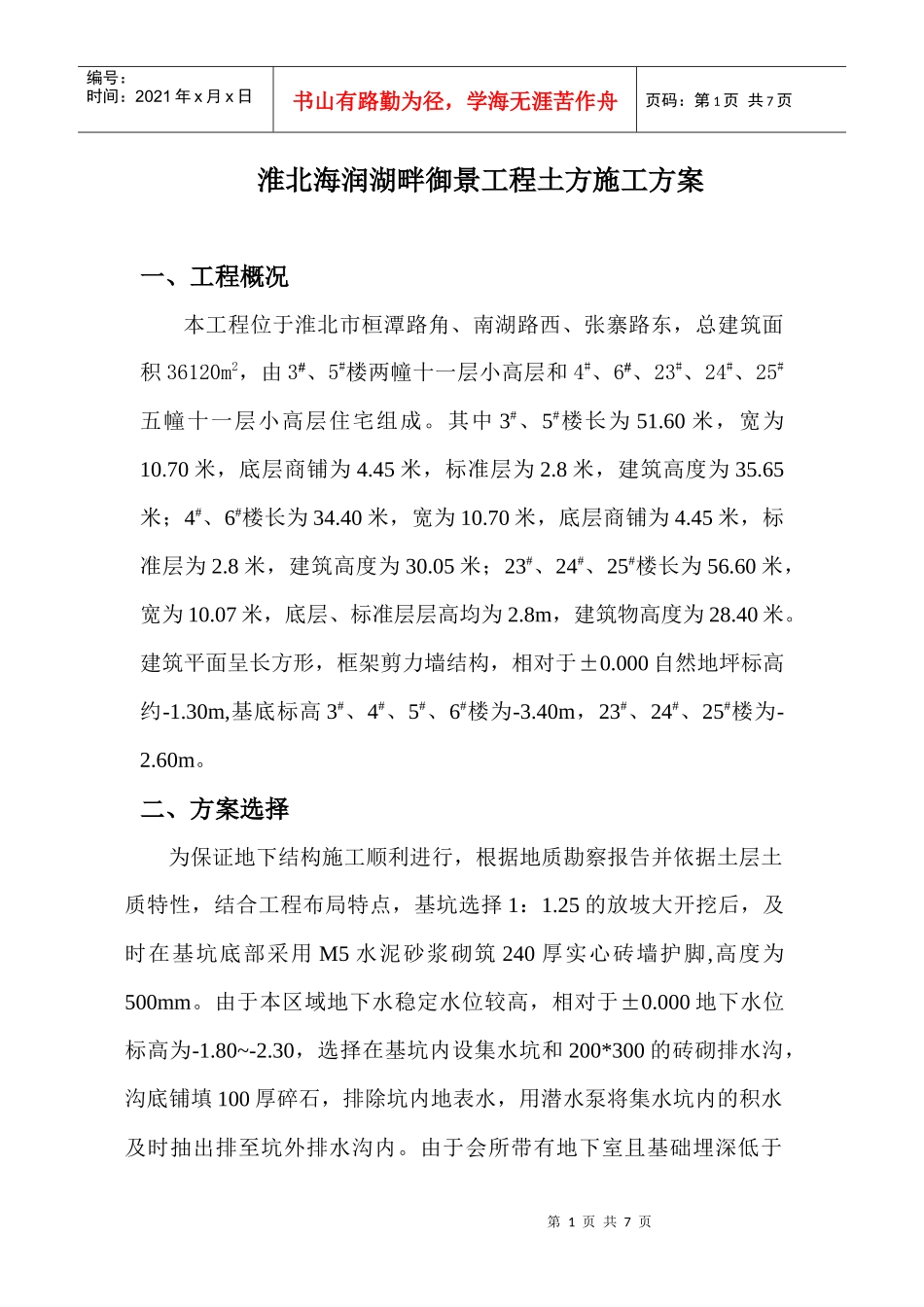

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页淮北海润湖畔御景工程土方施工方案一、工程概况本工程位于淮北市桓潭路角、南湖路西、张寨路东，总建筑面积36120m2，由3、5#楼两幢十一层小高层和4#、6、23#、24#、25#五幢十一层小高层住宅组成。其中3#、5#楼长为51.60米，宽为10.70米，底层商铺为4.45米，标准层为2.8米，建筑高度为35.65米；4#、6#楼长为34.40米，宽为10.70米，底层商铺为4.45米，标准层为2.8米，建筑高度为30.05米；23#、24#、25#楼长为56.60米，宽为10.07米，底层、标准层层高均为2.8m，建筑物高度为28.40米。建筑平面呈长方形，框架剪力墙结构，相对于±0.000自然地坪标高约-1.30m,基底标高3#、4#、5#、6#楼为-3.40m，23#、24#、25#楼为-2.60m。二、方案选择为保证地下结构施工顺利进行，根据地质勘察报告并依据土层土质特性，结合工程布局特点，基坑选择1：1.25的放坡大开挖后，及时在基坑底部采用M5水泥砂浆砌筑240厚实心砖墙护脚,高度为500mm。由于本区域地下水稳定水位较高，相对于±0.000地下水位标高为-1.80~-2.30，选择在基坑内设集水坑和200*300的砖砌排水沟，沟底铺填100厚碎石，排除坑内地表水，用潜水泵将集水坑内的积水及时抽出排至坑外排水沟内。由于会所带有地下室且基础埋深低于第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页24#、25#楼，所以在施工24#、25#楼土方前应先施工会所（因为会所部分暂无结构设计图纸，故会所土方工程待设计图纸出来后再另行编制）。三、施工顺序挖土施工流程：依所测轴线撒出灰线位置——确定开挖路线——挖土、修坡——标高引测、捡底、挖排水沟、集水井——验槽——浇垫层混凝土。四、土方开挖A、依所测轴线撒出灰线位置，根据场区土质，挖土深度和基坑坡度（1：1.25），并留1米的操作距离，撒出基坑开挖边线。B、基础为桩承台条形基础，3#、4#、5#、6#楼基底标高为-3.40m，23#、24#、25#楼为-2.60m。按照沉桩的先后顺序依次进行基坑大开挖，平均开挖深度约为1.90m左右，按照桩基平面布置以及基底设计标高，大部分桩间净距为1m，选择0.8m反铲挖机。在开挖过程中要有专人指挥，并用白灰及时画圈放出桩位，而且要及时将标高引测如基坑内，避免挖机碰撞工程桩和超挖基底土。挖机挖土至设计标高（即：3#、4#、5#、6#楼挖至-3.20m,23#、24#、25#楼挖至-2.40m），基底保留200厚土方和电梯井基坑部分及边坡土方由人工挖除，同时及时安排施工人员人工挖排水沟与集水坑贯通。C、在基坑内设置四个集水坑，并沿基坑底四周设200宽300深砖砌排水沟，排除坑内地表水，用潜水泵将集水坑内的积水及时抽第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页出排至基坑外排水沟内，雨天要及时排出基坑内积水。D、依据自然地坪标高和施工现场实际情况，考虑到回填土的需要，挖出的土方进行分类，3#、4#、5#楼土方用自卸汽车运输至西面二期空地内堆放，6#、23#、24#、25#楼和会所土方用自卸汽车运输至东面二期空地内堆放，留做以后基坑回填用。E、基坑挖至设计标高后，严禁踩踏基底、扰动基底土，并及时组织验槽，浇注混凝土垫层。F、土方开挖完后，就在基坑内组织人员用Ф48的钢管搭设上下人员通道。五、质量标准1、土方开挖前应先检查定位放线和排水系统，合理安排土方运输车的行走路线及堆土场。2、施工过程中应检查平面位置、水平标高、边坡坡度、排水系统，随时观测周围的环境变化。3、挖土边坡值按硬塑粘性土取值为1：1.25（高：宽）。4、土方开挖工程的质量检验标准应符合表一的规定。表一：项序项目允许偏差或允许值检验方法基基坑基槽挖方场地平整管沟人工机械第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页主控项目1标高-50±30±50-50水准仪2长度、宽度（由设计中心线向两边量）+20-50+300-100+500-150+100经纬仪、用钢直尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度20205020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土...
