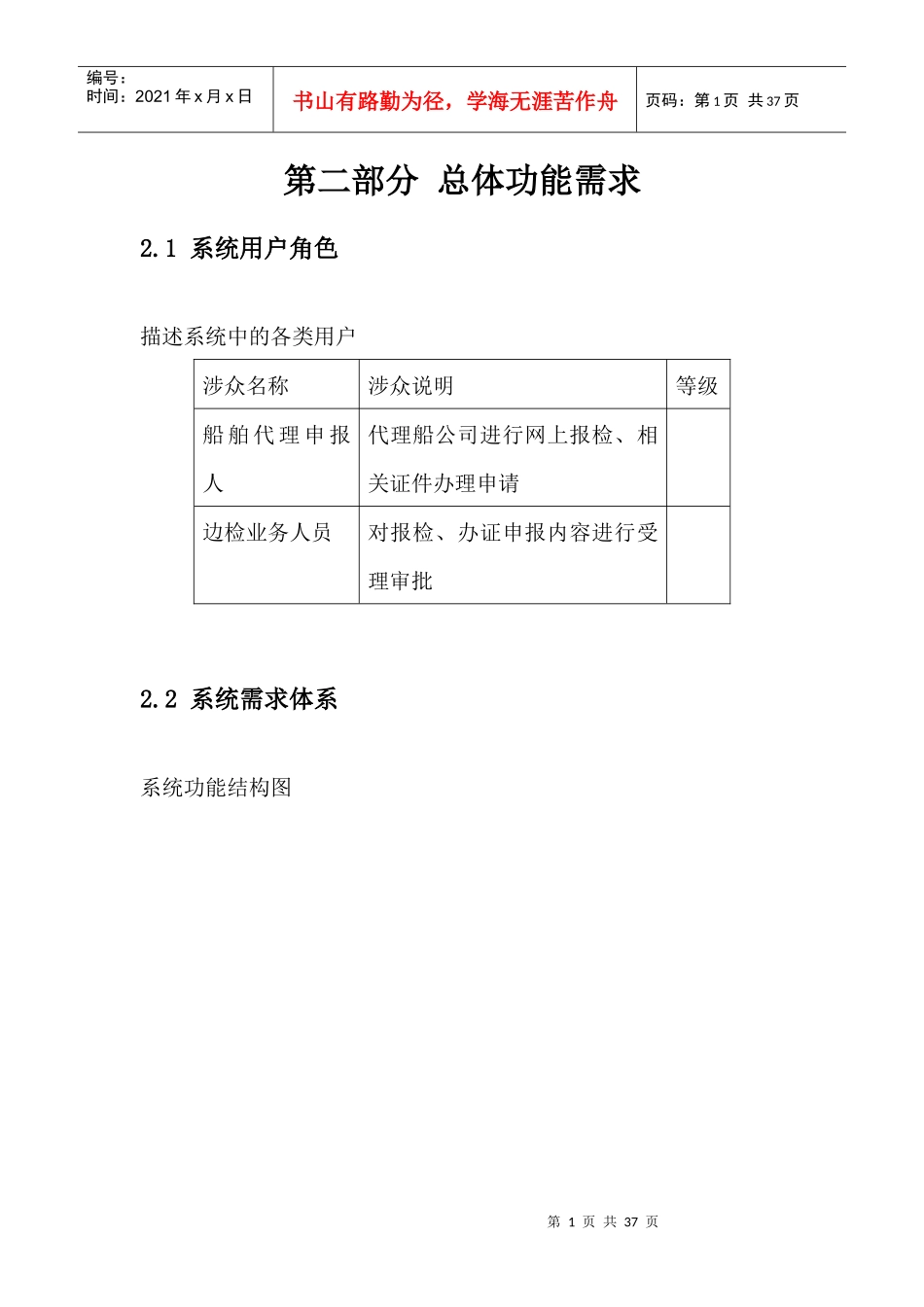

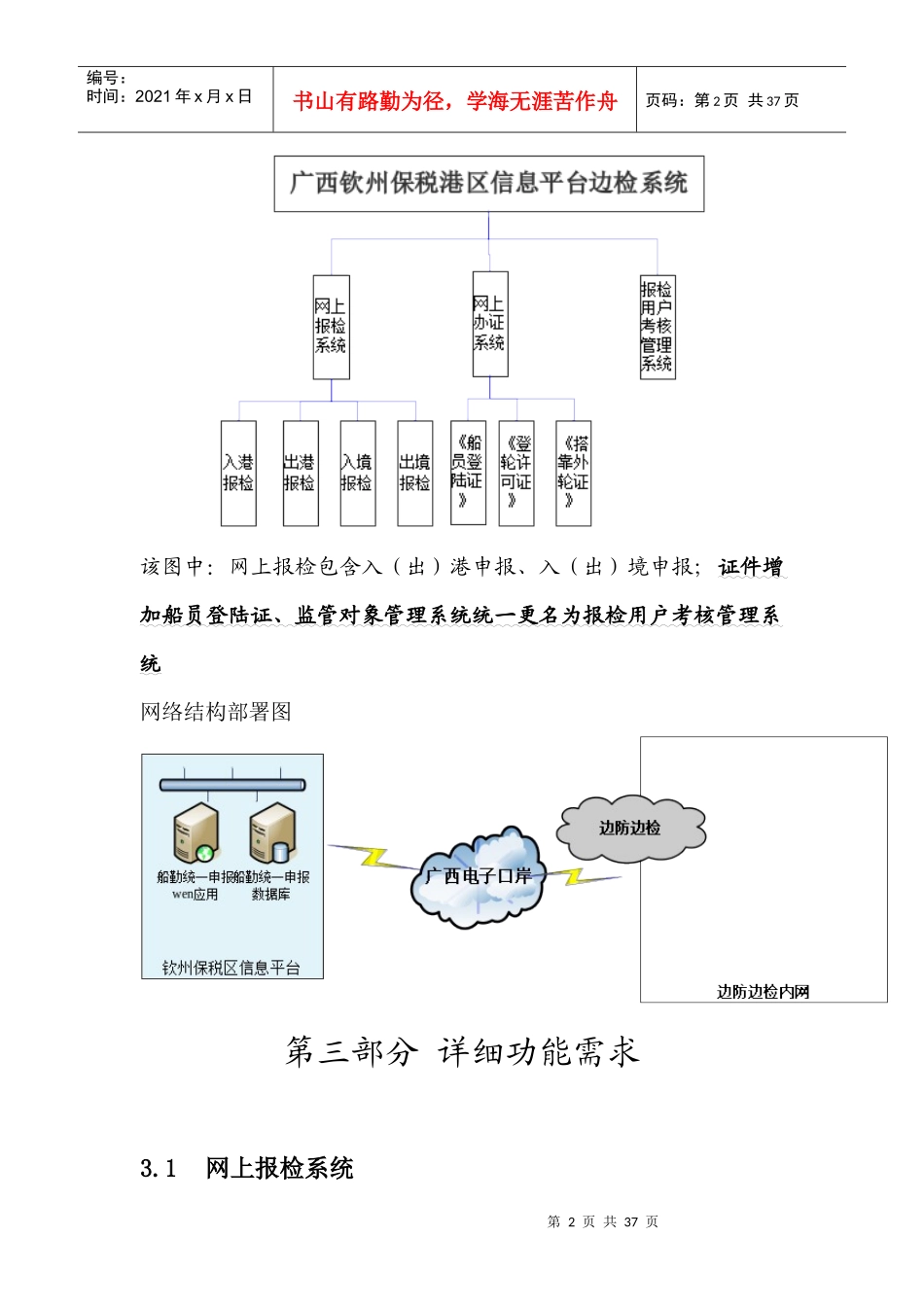

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页第二部分总体功能需求2.1系统用户角色描述系统中的各类用户涉众名称涉众说明等级船舶代理申报人代理船公司进行网上报检、相关证件办理申请边检业务人员对报检、办证申报内容进行受理审批2.2系统需求体系系统功能结构图第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页该图中：网上报检包含入（出）港申报、入（出）境申报；证件增加船员登陆证、监管对象管理系统统一更名为报检用户考核管理系统网络结构部署图第三部分详细功能需求3.1网上报检系统第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页3.1.1子系统描述流程描述：船舶代理人在网上填报船舶报检信息及上传相应单证附件进行船舶预检报，边检业务人员查询并下载由系统生成规定格式的预报数据（TXT格式，）导入至梅沙系统进行审批，然后在网上报检系统中反馈审批结果（预检正常、预检异常、退回重报），并可通过备注功能注明原因。在整个受理及审批过程中，船舶报检状态分为未受理、已受理（即已下载）、已反馈（即已反馈审批结果）。3.1.2用例报告用例图第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页网上报检申报审批流程环节环节说明角色相关单证及说明1、网上预报船舶代理船舶预报信息船舶代理预报信息2、预报查看边检查看预报信息边检业务人员第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页3、网上报检船舶代理在网上填写相应单证进行网上申报船舶代理总申报单货物申报单船员名单旅客名单枪支弹药申报船员物品申报出境自查报告4、预检受理边检业务人员查询预报信息进行受理边检业务人员生成TXT报文5、梅沙审批边检内容系统审批边检业务人员本系统不涉及本环节处里6、审批结果反馈边检业务人员在得知梅沙系统的审批结果后，再进网上报检系统手工登记审批结果及审批回执。边检业务人员审批结果及回执7、现场办理将审批结果返回给船舶代理，由船舶代理公司到现场办理相关手续。船舶代理8、报检状态用于查看预报船舶在报检状态信息边检、船舶代理上述结果应能够通过手机短信平台，将有关报检信息发送至船舶代第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页理业务员、边检人员业务联系用手机上。同时，在用户登录时有新的相关业务信息，应有明显提示功能。用例说明1.用例名：网上预报：船舶代理公司通过网上提交船舶到港、移泊等预报信息。预报查看：边检业务人员收到船舶代理的预报信息后可进行查询，不做审批。网上报检：船舶代理公司在网上填报相应单证进行网上申报。预检受理：边检业务人员查询到网上报检信息后进行受理。审批结果反馈：边检业务人员在得知梅沙系统的审批结果后，通过网上报检系统手工反馈审批结果及审批回执。现场办理：将审批结果返回给船舶代理，由船舶代理公司到现场办理相关手续。。2.事件流1）、预报：过程说明：船舶抵离港、移泊前由船舶申报人或代理人向边检部门进行预先申报，填写概要船舶相关信息。预报信息数据说明第7页共37页第6页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共37页输入项：数据项数据长度限制船舶中文名称30船舶英文名称30国家地区代码3交通工具类型代码2国际呼号15IMO号8船舶种类代码2船舶档号20船籍港30预报分类（1：入境/2：出境/3：入港/4：出港/5：移泊）1预报抵离/移泊口岸代码3船代公司100代理业务员50抵离港30抵离港国家3计划时间14停靠码头/移泊前码头2停靠泊位/移泊前泊位7第8页共37页第7页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共37页移泊目的码头2移泊目的泊位7预报备注500源预报编号（该编号为信息平台内的预报编号）14数据来源（不显示，自动生成为“为网上报检”）82）、预报查看：过程说明：边检业务人员收到船舶代理的预报信息后仅做查询...
