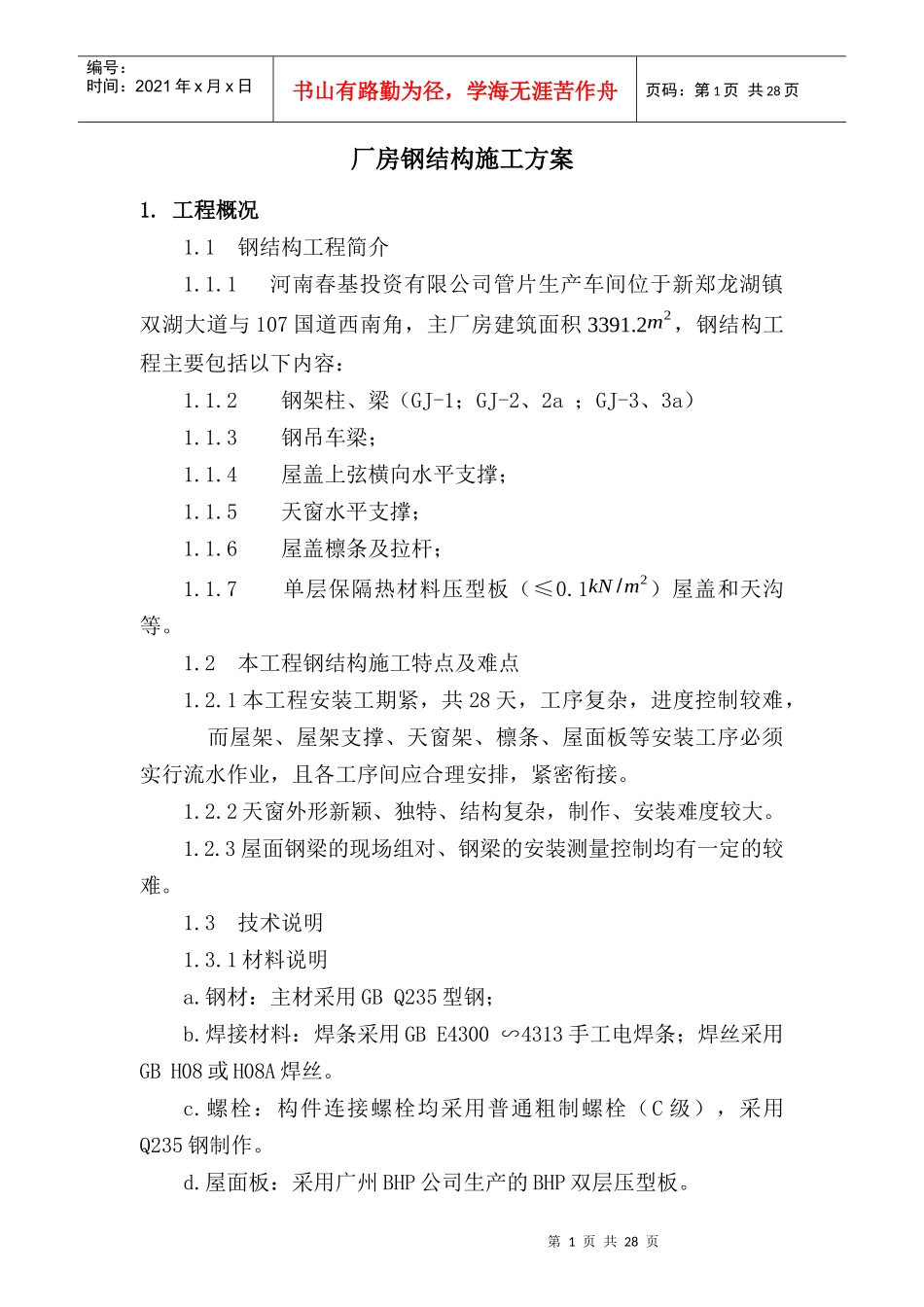

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页厂房钢结构施工方案1.工程概况1.1钢结构工程简介1.1.1河南春基投资有限公司管片生产车间位于新郑龙湖镇双湖大道与107国道西南角，主厂房建筑面积3391.2m2，钢结构工程主要包括以下内容：1.1.2钢架柱、梁（GJ-1；GJ-2、2a；GJ-3、3a）1.1.3钢吊车梁；1.1.4屋盖上弦横向水平支撑；1.1.5天窗水平支撑；1.1.6屋盖檩条及拉杆；1.1.7单层保隔热材料压型板（≤0.1kN/m2）屋盖和天沟等。1.2本工程钢结构施工特点及难点1.2.1本工程安装工期紧，共28天，工序复杂，进度控制较难，而屋架、屋架支撑、天窗架、檩条、屋面板等安装工序必须实行流水作业，且各工序间应合理安排，紧密衔接。1.2.2天窗外形新颖、独特、结构复杂，制作、安装难度较大。1.2.3屋面钢梁的现场组对、钢梁的安装测量控制均有一定的较难。1.3技术说明1.3.1材料说明a.钢材：主材采用GBQ235型钢；b.焊接材料：焊条采用GBE4300∽4313手工电焊条；焊丝采用GBH08或H08A焊丝。c.螺栓：构件连接螺栓均采用普通粗制螺栓（C级），采用Q235钢制作。d.屋面板：采用广州BHP公司生产的BHP双层压型板。第2页共28页第1页共28页工程项目部项目经理编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页1.3.2制作、安装要求a.钢结构构件制作时均进行1：1放样，如与图纸有出入时以放样为准；b.所有对接焊缝的拼接均与母材等强度，其余焊缝按二级要求进行检验；c.构件制作、运输过程中发生的变形,应及时校正后方可进行安装。1.3.3除锈与涂装半成品制作前构件表面要进行打磨处理（除锈），涂刷醇酸红丹防锈底漆二道；制成半成品后表面涂刷醇酸磁漆二道，颜色由甲方自定。1.4设计、施工及验收规范1.4.1《钢结构工程施工及验收规范》（GB50205-95）1.4.2《钢结构工程质量检验评定标准》（GB50221-95）1.4.3《冷弯薄壁型钢结构技术规范》（编号为GB50018-2002）1.4.4《钢结构设计规范》GB50017-20031.4.5《网架结构设计与施工规程》（JGJ7-91）1.4.6《建筑用压型钢板》（GB/T12755-91）1.4.7《网架结构工程质量检验评定标准》（JGJ78-91）1.4.8《建筑钢结构焊接规程》（JGJ81-2002）1.4.9《建筑防腐工程施工及验收规范》（GB50212-91）1.4.10《建筑结构荷载规范》（GB50009-2001）1.4.11《门式刚架轻型房屋钢结构技术规程》（GECS102：98）2.施工部署2.1组织机构本工程钢结构施工严格按照项目法施工，建立以项目经理为首的领导班子，其组织形式为：第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页2.2施工准备熟悉合同、图纸及规范，参加图纸会审，做好施工现场调查记录，其程序是：2.3劳动力计划根据本工程的特点及施工工期紧的具体要求，拟定劳动力计划如下：2.3.1加工制作劳动力计划：a.管理人员：2人b.加工制作准备图纸细化：2人原材料复验：1人编制工艺流程及作业要领书编制劳动力需用量计划划施工平面总布置审批编制工机具设备需用量计划编制材料、构件、成品需用量计划编制周日施工进度计划安全技术交底临时供水、供电计划编制施工准备工作计划第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页工艺评定试验：2人放样及样板制作：2人c.加工制作号料：2人切割下料：2人钻孔：2人组装定位：4人焊接：10人探伤检验：2人油漆：4人质量检验：1人运输：4人2.3.2安装劳动力计划管理人员：4人吊装工：4人铆工：4人焊工：2人测量工：2人架子工：4人质安员：1人辅助人员：10人2.3.3施工主要设备及机具清单2.3.4现场用电量计算根据提供的主要大功率电器设备有：主要大功率电器设备一览表序号设备名称规格功率×台数合计功率系数1CO2焊机X-500PS36KW×4144KWK1第5页共28页第4页共28页原材料复检及加工处理图纸细化放样及样板制作号料切割、下料、钻孔组装、定位焊接编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页2支流焊机AX-500-726KW×4104KWK13空压机0.95m37.5KW×430KWK24小型配具50KW50KWK1整个钢结构安装工程...
