株洲市二水厂提质改造工程支护方案VIP免费

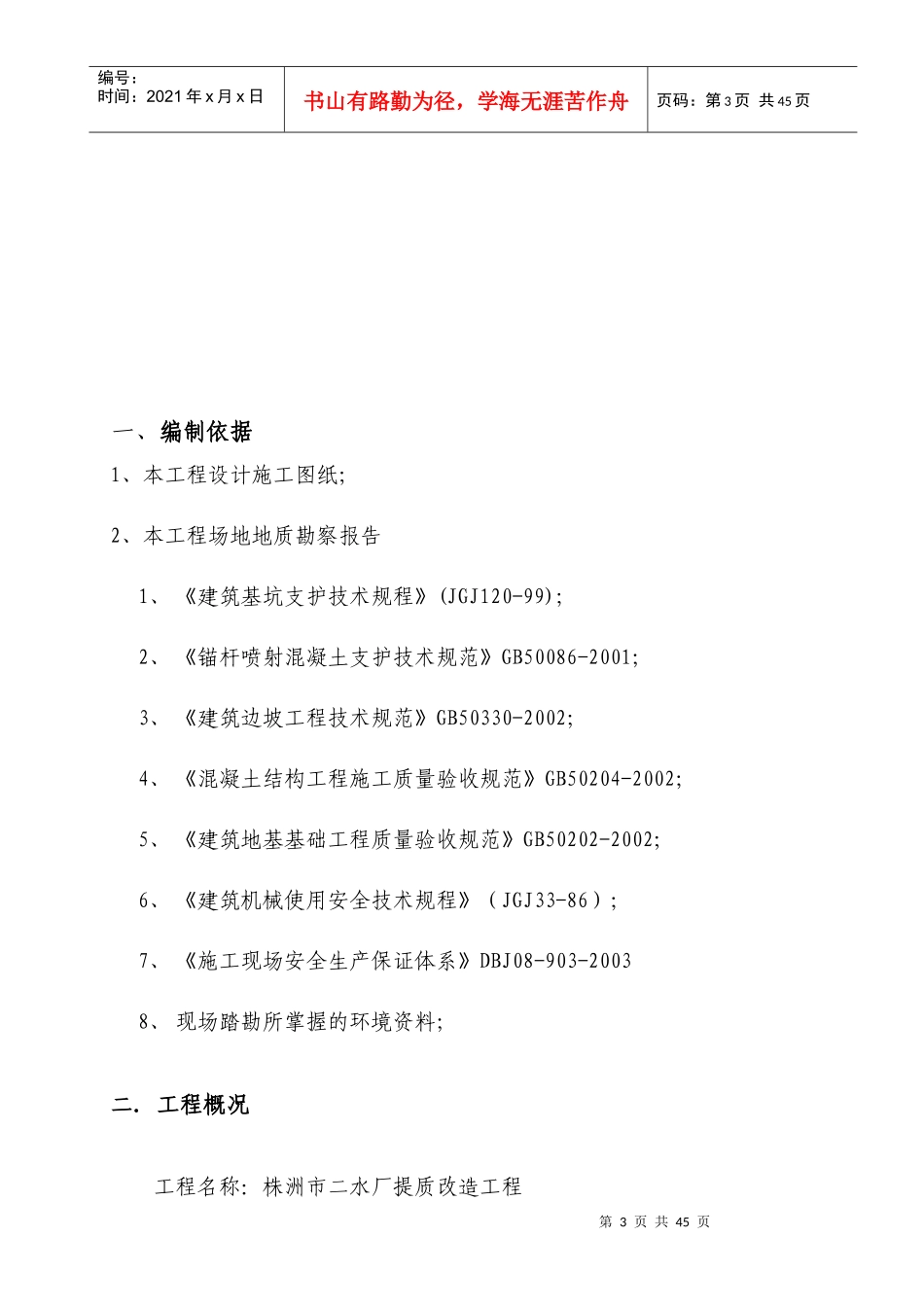

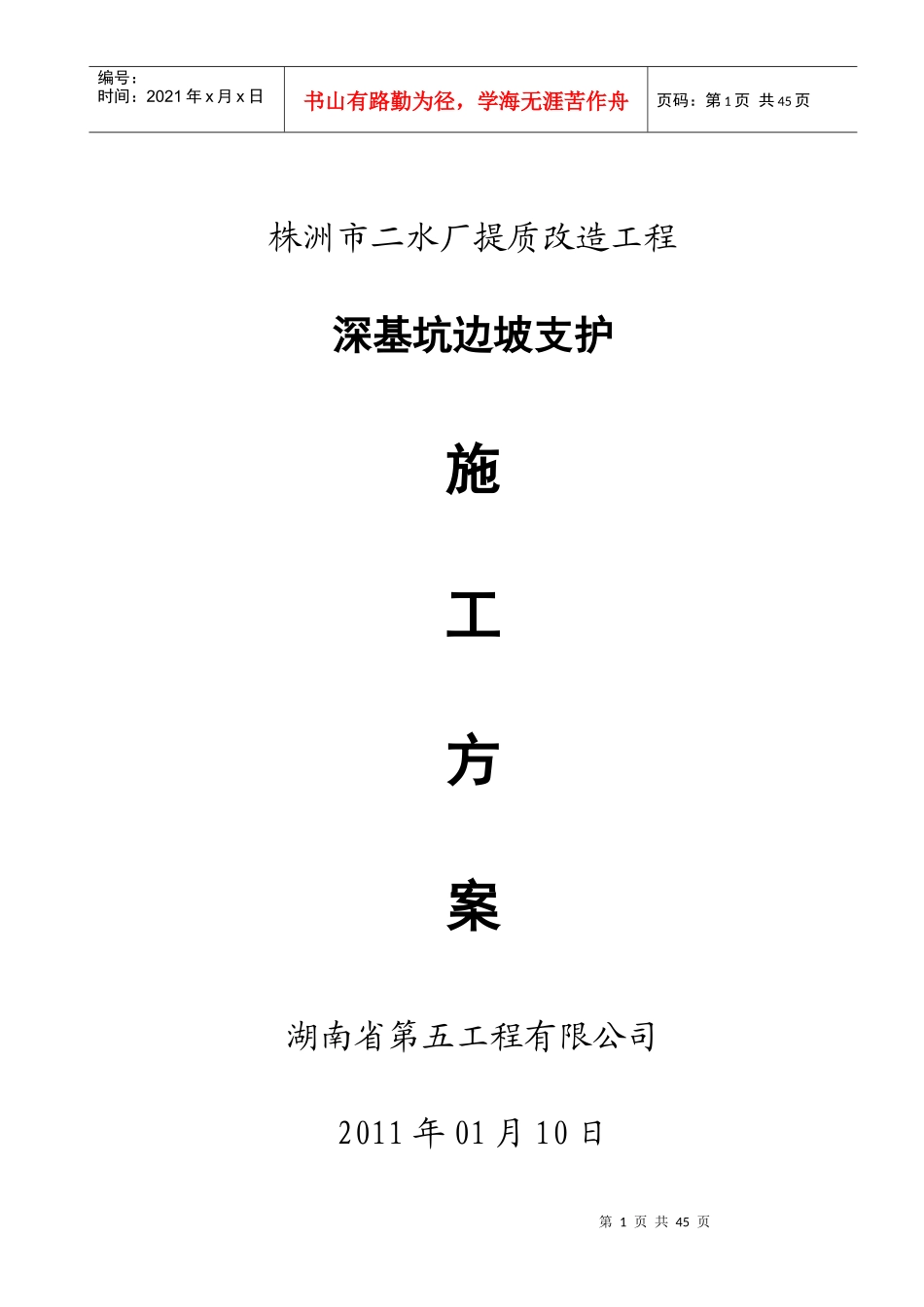

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页株洲市二水厂提质改造工程深基坑边坡支护施工方案湖南省第五工程有限公司2011年01月10日第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页目录一、编制依据二、工程概况三、施工准备和施工部署四、主要施工方法及方案五、施工质量保证措施六、质量目标、质量保证体系七、安全生产措施八、文明施工措施九、应急救援预案十、劳动力安排十一、主要机具使用安排十二、主要工程量汇总第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页一、编制依据1、本工程设计施工图纸；2、本工程场地地质勘察报告1、《建筑基坑支护技术规程》(JGJ120-99)；2、《锚杆喷射混凝土支护技术规范》GB50086-2001；3、《建筑边坡工程技术规范》GB50330-2002；4、《混凝土结构工程施工质量验收规范》GB50204-2002；5、《建筑地基基础工程质量验收规范》GB50202-2002；6、《建筑机械使用安全技术规程》（JGJ33-86）；7、《施工现场安全生产保证体系》DBJ08-903-20038、现场踏勘所掌握的环境资料；二.工程概况工程名称：株洲市二水厂提质改造工程第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页工程地点：株洲市石峰区沿江北路176号设计单位：湖南省地质工程勘察院株洲市二水厂厂内。厂区位于石峰山鞍部位置，东西两侧为石峰山峰，南侧约500m为湘江。本工程合同工期为330日历天，项目投资约2919万元。质量标准：根据国家或专业的质量检验评定标准，工程竣工验收时达到合格工程标准。1、场地岩土工程地质条件根据株洲市幅1：50000区域地质构造图，场地范围西侧靠山体附近有一条正断层，大致呈南北走向，倾向东，倾角约60°。该断层在场地西侧，为非活动性断裂，对拟建场地没有影响。依据钻探结果，场地地层按成份、结构、物理力学性质及成因分为五层，自上而下分为素填土、粉质粘土、强风化砂岩、中风化砂岩。现分述如下：素填土：褐色，稍密-中密，稍湿，主要成分为粘性土，含少量的砂岩碎石，粒径一般1~5CM,棱角状，堆填时间超过30年，固结性较好。表层0.2M为砼地面。该层在场地范围内广泛分布，大多为以前厂区建设时回填土，厚度不均，厚度0.5~5.1米，平均1.85米。粉质粘土：黄褐色，硬塑，稍湿，主要成分为粘性土，含10~20%砂岩碎石，粒径一般2~5CM,最大可达10CM，棱角状，刀切面较光滑，干强度中等，韧性中等，无遥振反应。主要分布在折板絮凝、平流沉淀及斜管沉淀池附近。强风化砂岩：灰黑色，具原岩结构，裂隙极发育，岩芯多呈土块状，少量碎块状，手可折断，属极软岩，岩体基本质量等级为V类。该层在主要分布在折板絮凝、平流沉淀及斜管沉淀池，厚度0.50~2.80，平均1.58M.中风化砂岩：灰黑色，砂质结构，泥质胶结，中厚层状，裂隙发育，岩芯多呈短柱状，碎块状，少量长柱状，岩石质量指标RQD＞70，属较软岩，岩体基本质量等级为IV类。该层在场地内广泛分布，均未揭穿，揭露厚度2.6~9.2米。2、场地水文地质条件场地水文地质条件简单，地下水活动不强烈。在组成场地的各岩土层中，第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页素填土含一定量的上层水；粉质粘土为相对隔水层，含水量贫乏；下伏强风化砂岩和中风化砂岩含少量裂隙水。地下水的补给来源主要为大气降水。3、基坑设计及施工状况A、基坑设计1）永久性山体支护，将山体进行开挖放坡处理，支护属永久性工程，该边坡类型为岩质边坡，安全等级为二级。主要采用放坡与设置格构梁+锚杆（索）相结合的支护型式。根据边坡的放坡率和高度设置格构梁+锚杆（索），锚杆按2×2米间距布置,长12～17米，节点设全长黏结型锚杆。格构梁内与坡面采用混凝土喷射，格构梁截面尺寸为300*300。锚杆锚固体直径为130，锚杆下倾角度为15°，锚固体强度等级为M25.边坡支护坡脚设0.5×0.5m排水沟,坡顶设置0.3m×0.3m的截水沟,。坡顶与坡脚排水沟排向场外。2）、临时性基坑支护，基坑...
