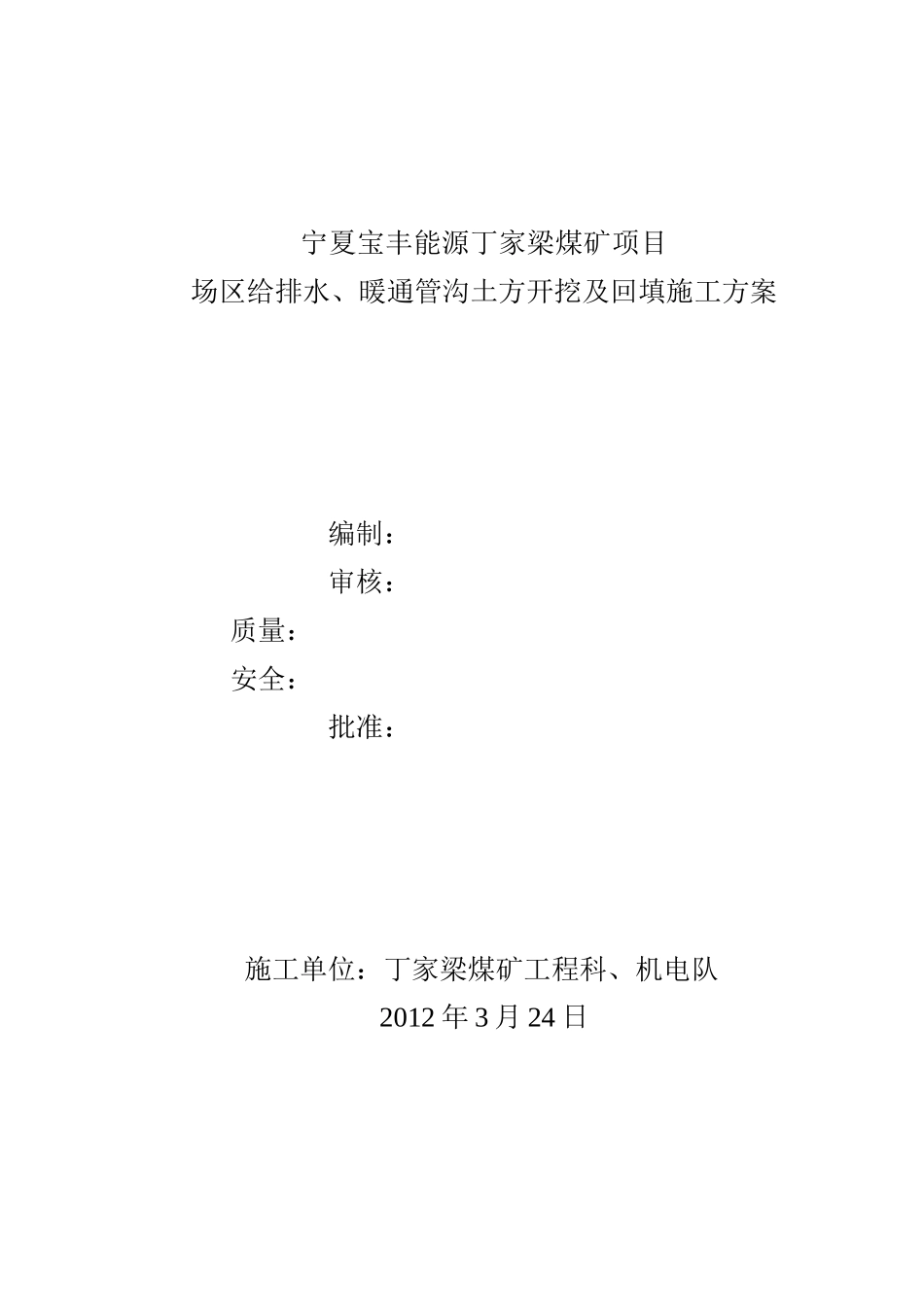

宁夏宝丰能源丁家梁煤矿项目场区给排水、暖通管沟土方开挖及回填施工方案编制：审核：质量：安全：批准：施工单位：丁家梁煤矿工程科、机电队2012年3月24日第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页目录１、编制依据1２、工程概况1３、施工准备1４、一般技术要求1５、施工顺序1６、施工技术措施2７、安全生产措施38、质量保证措施39、雨季施工技术措施410、安全措施及应急预案4第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页管沟土方开挖及回填施工方案一、编制依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）《室外给排水管道施工技术规范》（SY/T0422-2010）《中华人民共和国安全生产法》2002年6月29日颁布二、工程概况宁夏宝丰能源集团有限公司位于宁夏自治区东部行政区,隶属于宁夏回族自治区灵武市横山堡乡。本工程为宁夏宝丰能源集团有限公司丁家梁煤矿场内给排水、暖通项目。此管段已铺设多条给排水管道。现已做好各项准备工作，已具备管沟开挖条件。三、施工准备1、配备管理人员，选调施工机械组成强有力的施工队伍。明确施工任务划分，进行施工人员、设备调配。2、对施工人员进行思想教育，要求每个管理者和施工人员必须树立良好的管道工人形象，从生活作风、社会道德，尊重少数民族地区的风俗习惯，能够体现出当代建设者的精神外貌。3、对全体施工人员进行教育，针对本工程施工和地理条件、地理环境的特殊条件，教育职工树立“安全第一”的思想意识和环保意识。4、根据设备配置计划，确定自检、自修或进厂维修，以检修完毕。四、一般技术要求1.一般情况下，管道与地下管道交叉,原则上应从被穿越物的下方通过。2.与管道交叉时，两管间净距不小于0.3m，并在交叉位置放置废旧轮胎等方法将两管道隔离。五、施工顺序管沟开挖的质量对管道的埋深质量影响较大，埋深达不到设计要求，将影响以后的安全运行。管沟开挖要依图进行，如遇见和图纸不符情况应及时上报监理，得到监理指令后方可进行开挖。1、首先对图纸所定管位进行探测，探测分仪器探测和挖坑探测，探明管位下方有无其他管路等障碍物，并设置醒目的标志，方可进入下步程序。2、放线：管位为中线，放出管沟放坡的边线，在保证管沟深度的前提下，以保证不塌方为宜。3、所用设备及材料：推土机、挖掘机、破碎机等。4、管沟开挖⑴在管沟开挖前，按规范和设计图及现场的土质情况确定管沟的边坡比⑵开挖时，质量检查员一定要始终进行监督检查，对不符合质量要求的地方（如坡比、挖深等）及时整改，确保各项指标均达到规范和设计要求。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页⑶开挖时挖出的土石方应直接运走。⑷如遇见岩石或硬质土层时，沟底深度应超挖0.3m，以满足细土回填的深度⑸挖深超过5米的管沟开挖，应进行坡比试验，否则应采取桩等措施⑹遇见地下障碍物时，障碍物两侧3米应进行人工开挖。重要设施要征得主管部门同意，并在其监督下进行。六、施工技术措施1、管道周围3m以内管沟的开挖：管沟开挖前应请地下设施主管部门的人员到现场监督指导施工，采用人工开挖，首先根据探测出的位置，在其管沟垂直方向挖出长槽的探测沟，探沟为2×0.5m，用铁锨挖土，边挖边清理散土，挖沟人员要时刻注意土层的变化，如果在坚硬的土层中出现软土或沙土层，很可能就是管道周围的软土层，挖土时就要格外的小心，一点一点地挖土，将管道周围3m之内的管沟全部挖出2、管道并行施工：当管道与原有管道并行施工时，先确定原有管道的位置，在原有管道边线50㎝以外进行管沟开挖。管沟开挖到距原有管道顶点边线标高30㎝或软土层时，必须采用人工开挖。当管沟深度超出原有管道底边线30㎝时，方可用机械进行深挖。如需挖出原有管道，则整体开挖至原有管道顶点边线标高30㎝或回填软土层，再采用人工开挖。挖至原有管道底边线时必须对原有管道左右加钢管侧挡，在管沟上口加钢管横担和吊带，注意横担之间间距不得大于5m，侧挡位置应和横担位置对应。然后在原有管道左右边线50㎝以外继...
