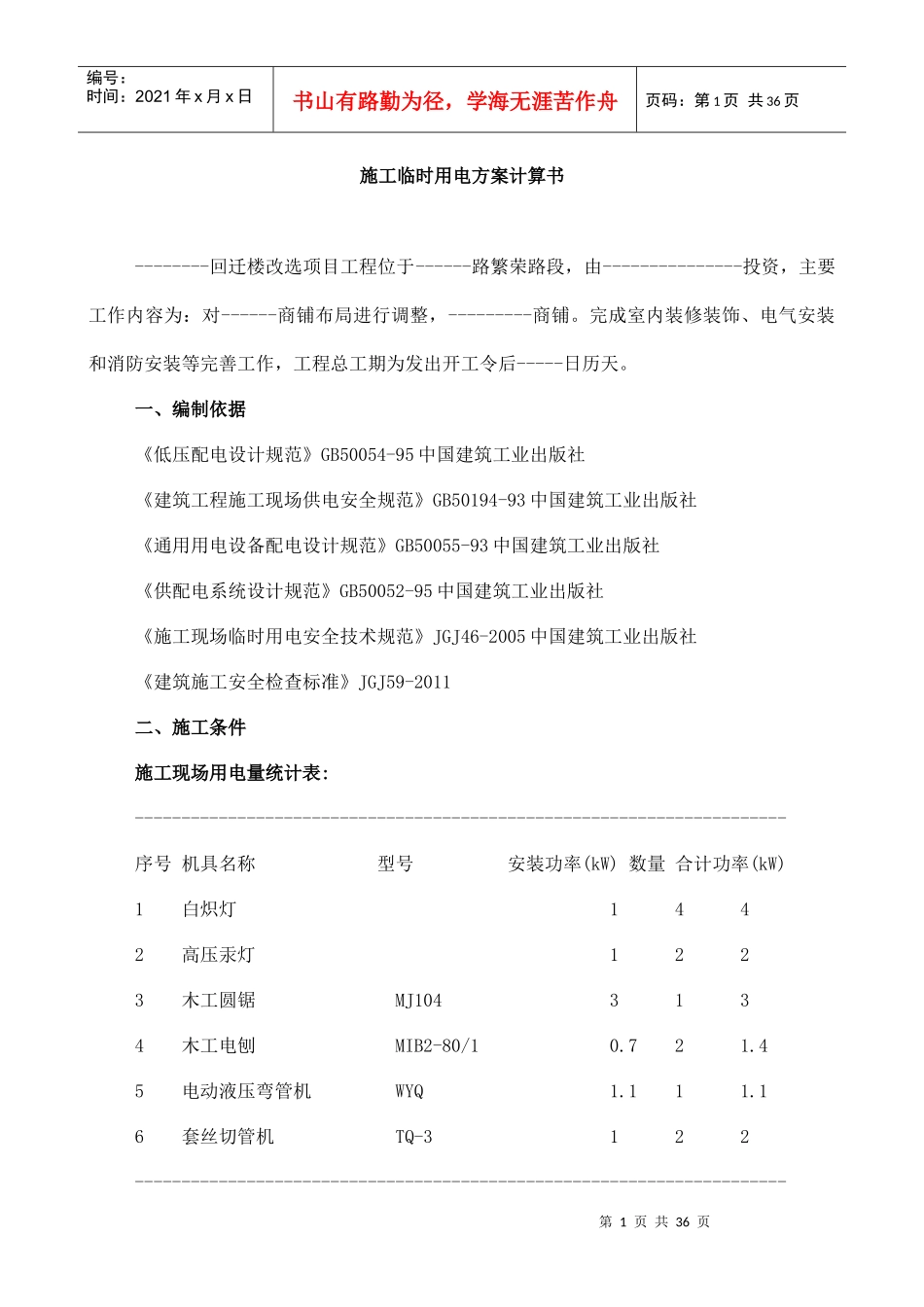

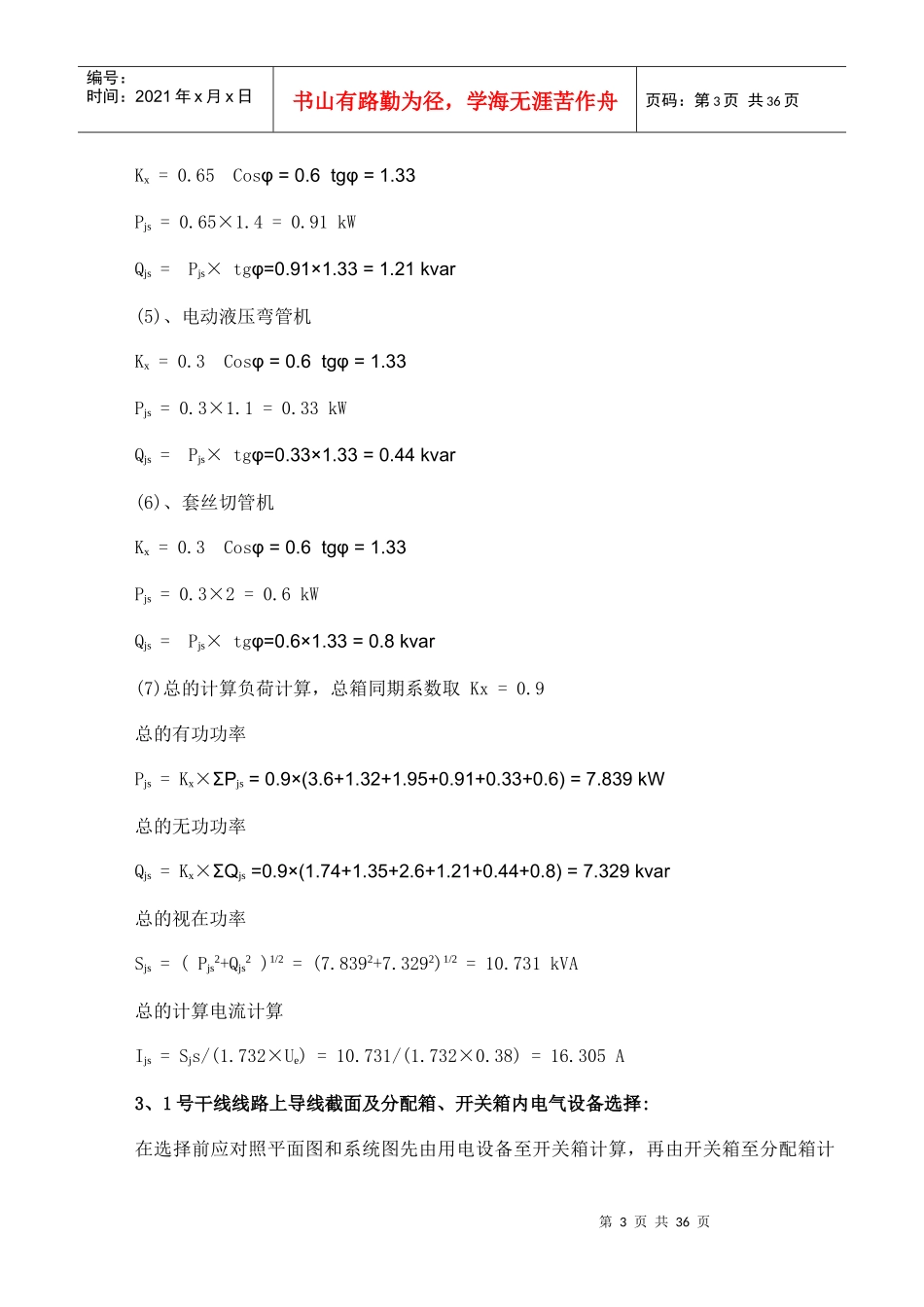

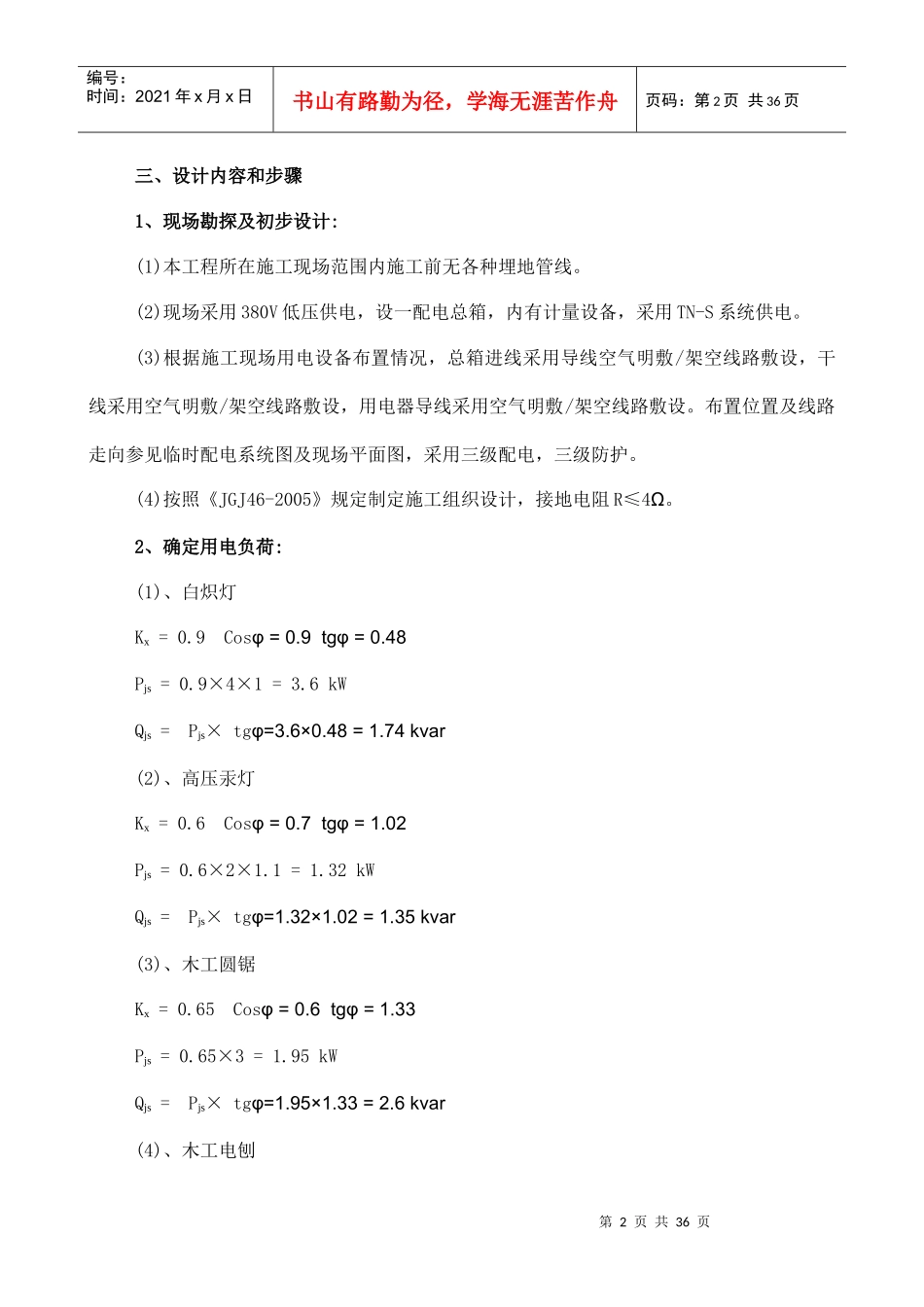

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页施工临时用电方案计算书--------回迁楼改选项目工程位于------路繁荣路段，由---------------投资，主要工作内容为：对------商铺布局进行调整，---------商铺。完成室内装修装饰、电气安装和消防安装等完善工作，工程总工期为发出开工令后-----日历天。一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-2011二、施工条件施工现场用电量统计表:----------------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1白炽灯1442高压汞灯1223木工圆锯MJ1043134木工电刨MIB2-80/10.721.45电动液压弯管机WYQ1.111.16套丝切管机TQ-3122----------------------------------------------------------------------第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、白炽灯Kx=0.9Cosφ=0.9tgφ=0.48Pjs=0.9×4×1=3.6kWQjs=Pjs×tgφ=3.6×0.48=1.74kvar(2)、高压汞灯Kx=0.6Cosφ=0.7tgφ=1.02Pjs=0.6×2×1.1=1.32kWQjs=Pjs×tgφ=1.32×1.02=1.35kvar(3)、木工圆锯Kx=0.65Cosφ=0.6tgφ=1.33Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.33=2.6kvar(4)、木工电刨第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页Kx=0.65Cosφ=0.6tgφ=1.33Pjs=0.65×1.4=0.91kWQjs=Pjs×tgφ=0.91×1.33=1.21kvar(5)、电动液压弯管机Kx=0.3Cosφ=0.6tgφ=1.33Pjs=0.3×1.1=0.33kWQjs=Pjs×tgφ=0.33×1.33=0.44kvar(6)、套丝切管机Kx=0.3Cosφ=0.6tgφ=1.33Pjs=0.3×2=0.6kWQjs=Pjs×tgφ=0.6×1.33=0.8kvar(7)总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率Pjs=Kx×ΣPjs=0.9×(3.6+1.32+1.95+0.91+0.33+0.6)=7.839kW总的无功功率Qjs=Kx×ΣQjs=0.9×(1.74+1.35+2.6+1.21+0.44+0.8)=7.329kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(7.8392+7.3292)1/2=10.731kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=10.731/(1.732×0.38)=16.305A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。(1)、白炽灯开关箱至白炽灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx=1Cosφ=0.9tgφ=0.48Ijs=Kx×Pe/(Ue×Cosφ)=1×1/(0.22×0.9)=5.05Aii)选择导线选择XV-3×10+2×10，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备由于开关控制4台用电器，开关的电流为Ir=5.05×4.00(台数)=20.20A。选择开关箱内隔离开关为DZ5-50/3，其脱扣器整定电流值为Ir=40A，熔断器RT0-50其最大熔体电流为IRD=50A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器...
