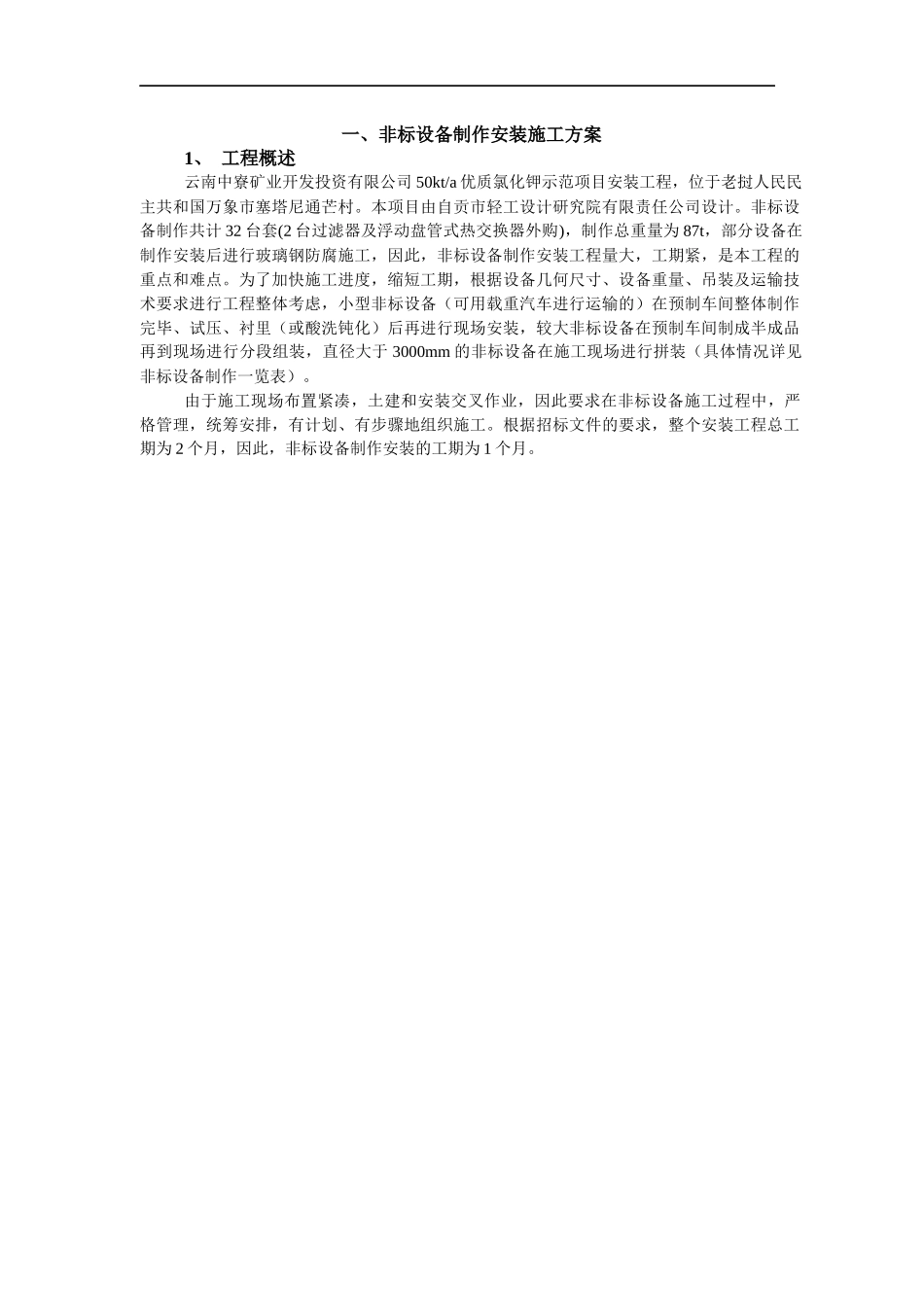

一、非标设备制作安装施工方案1、工程概述云南中寮矿业开发投资有限公司50kt/a优质氯化钾示范项目安装工程，位于老挝人民民主共和国万象市塞塔尼通芒村
本项目由自贡市轻工设计研究院有限责任公司设计
非标设备制作共计32台套(2台过滤器及浮动盘管式热交换器外购)，制作总重量为87t，部分设备在制作安装后进行玻璃钢防腐施工，因此，非标设备制作安装工程量大，工期紧，是本工程的重点和难点
为了加快施工进度，缩短工期，根据设备几何尺寸、设备重量、吊装及运输技术要求进行工程整体考虑，小型非标设备（可用载重汽车进行运输的）在预制车间整体制作完毕、试压、衬里（或酸洗钝化）后再进行现场安装，较大非标设备在预制车间制成半成品再到现场进行分段组装，直径大于3000mm的非标设备在施工现场进行拼装（具体情况详见非标设备制作一览表）
由于施工现场布置紧凑，土建和安装交叉作业，因此要求在非标设备施工过程中，严格管理，统筹安排，有计划、有步骤地组织施工
根据招标文件的要求，整个安装工程总工期为2个月，因此，非标设备制作安装的工期为1个月

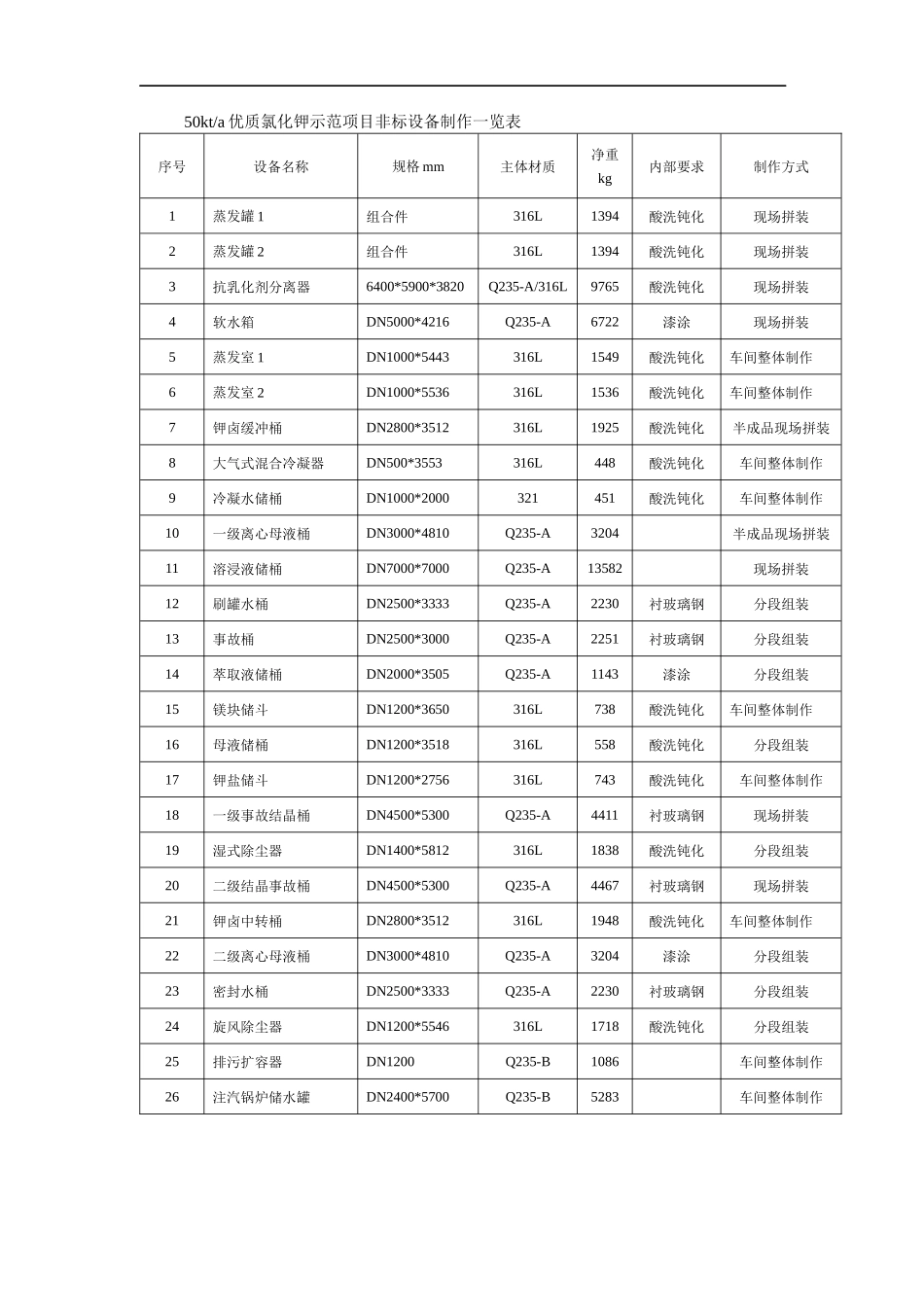

50kt/a优质氯化钾示范项目非标设备制作一览表序号设备名称规格mm主体材质净重kg内部要求制作方式1蒸发罐1组合件316L1394酸洗钝化现场拼装2蒸发罐2组合件316L1394酸洗钝化现场拼装3抗乳化剂分离器6400*5900*3820Q235-A/316L9765酸洗钝化现场拼装4软水箱DN5000*4216Q235-A6722漆涂现场拼装5蒸发室1DN1000*5443316L1549酸洗钝化车间整体制作6蒸发室2DN1000*5536316L1536酸洗钝化车间整体制作7钾卤缓冲桶DN2800*3512316L1925酸洗钝化半成品现场拼装8大气式混合冷凝器DN500*3553316L448酸洗钝化车间整体制作9冷凝水储桶DN1000*2000321451酸洗钝
