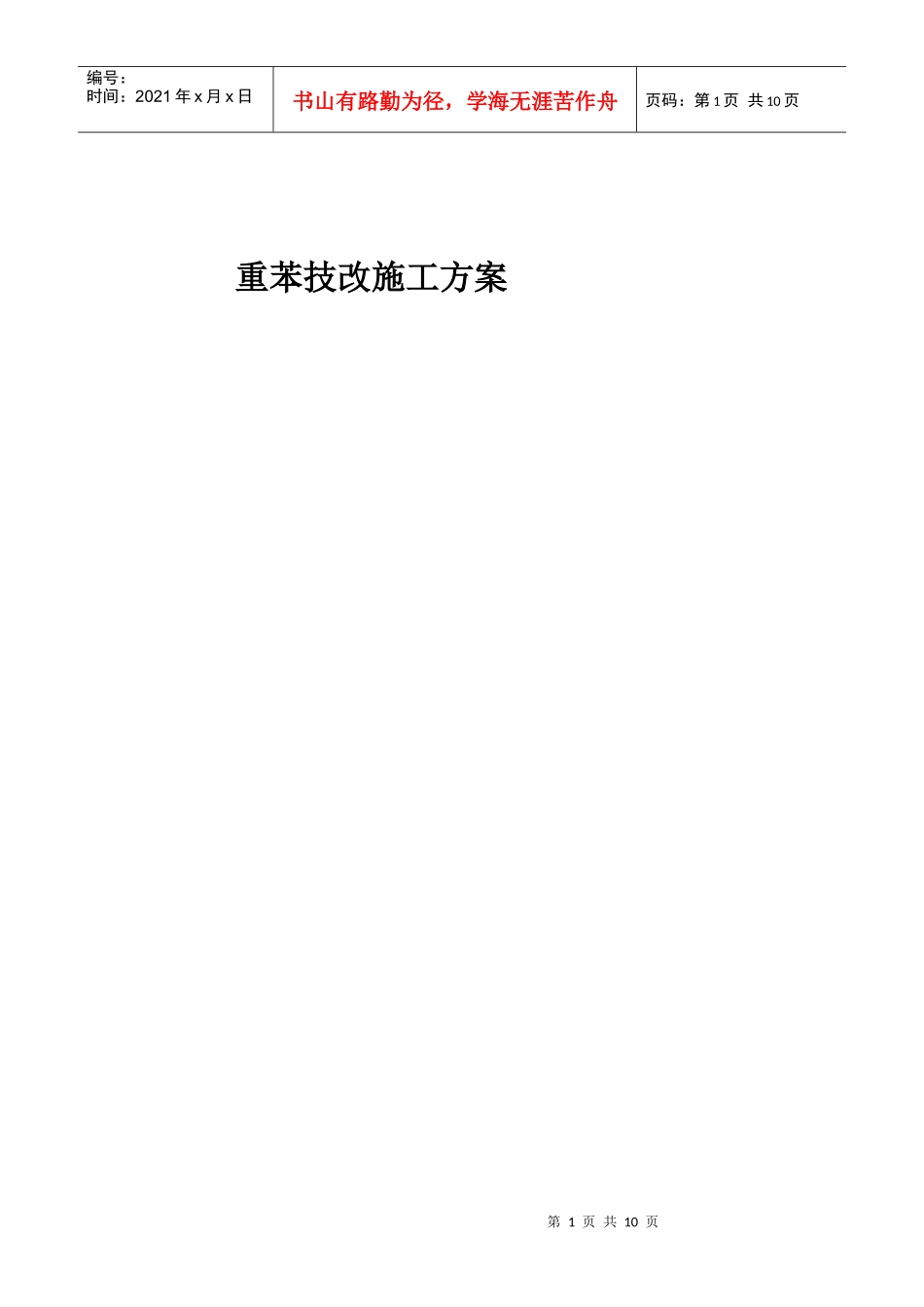

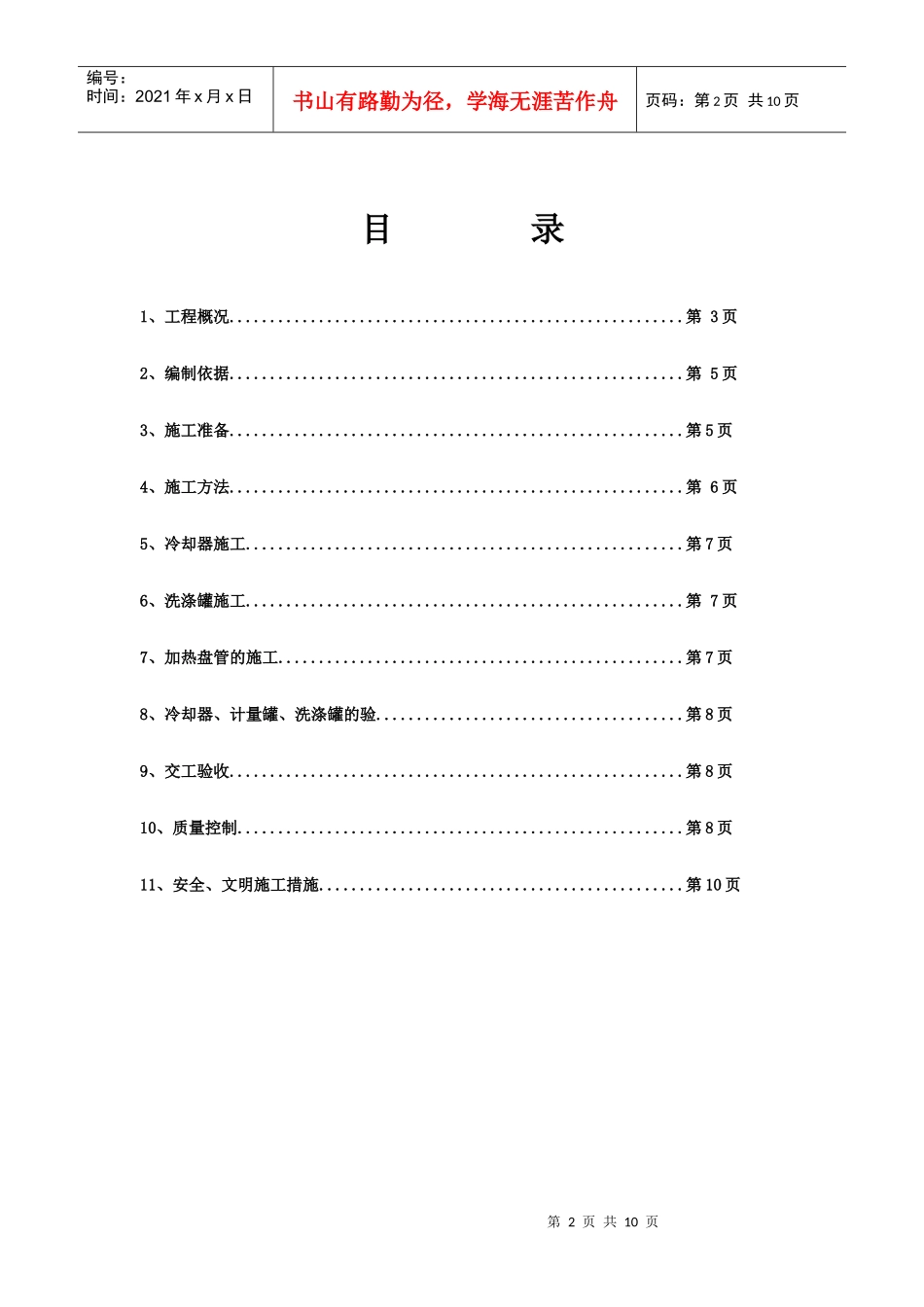

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页重苯技改施工方案第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页目录1、工程概况........................................................第3页2、编制依据........................................................第5页3、施工准备........................................................第5页4、施工方法........................................................第6页5、冷却器施工......................................................第7页6、洗涤罐施工......................................................第7页7、加热盘管的施工..................................................第7页8、冷却器、计量罐、洗涤罐的验......................................第8页9、交工验收........................................................第8页10、质量控制.......................................................第8页11、安全、文明施工措施.............................................第10页第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页1、工程概况1.1分馏工序1.1.1精馏塔的冷却器是由壳体、管板、列管、法兰、进出口节管组成，按原精馏塔的技术要求去做。壳体管程数1、规格Φ600×800、列管Φ32、管板δ=12、进出口水节管Φ57、冷却器法兰与精馏塔法兰相同。冷却器材质一览表：名称规格材质壳体δ=8（与精馏塔的壁厚相同）A3管板δ=12A3列管Φ32×2.5A3冷却器附件一览表名称规格数量法兰DN6002进出口水节管DN5021.1.2计量罐计量罐规格Φ1000×1200计量罐材质一览表：名称规格材质筒体δ=8A3筒底δ=10A3筒盖δ=8A3第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页计量罐附件一览表名称规格数量筒体底侧管口DN801（位置现场定）筒盖上部管口DN802（位置现场定）1.1.3二台水环式SZB-4真空泵。1.2萘工序萘油洗涤罐（Φ2200×2400）。洗涤罐材质一览表：名称规格材质壳体δ=8A3锥度25度A3A3洗涤罐附件一览表名称规格数量锥底出口DN1251内设加热盘管一套Φ57×31顶盖人孔Φ6001内爬梯2、编制依据第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页2.1《立式圆筒形钢制焊接油罐施工及验收规范》GB50128-200522.4《立式圆筒形钢制焊接油罐设计规范》GB50341-20032.5《石油化工立式圆筒形钢制焊接储罐设计规范》SH3046-19922.7《现场设备、工业管道焊接工程施工有验收规范》GB50236-982.9《石油化工立式圆筒形钢制储罐施工工艺标准》SH/T3530-20012.13《石油化工施工安全技术规定》SH3505-19993、施工准备3.1施工技术准备3.1.1根据焊接工艺评定制定焊接工艺卡。3.1.2做好焊工的技术培训。3.2施工机具准备序号名称单位数量备注150T汽车吊台1225T汽车吊台2310T拖车台2430T千斤顶个105CO2气体保护焊机台66平、角埋弧焊机台67气电立缝焊机台48横缝埋弧焊机台810硅整流焊机台5011焊条烘干箱台212焊剂烘干箱台1第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页13半自动切割机台1014卷板机台115空气压缩机台416水泵台117真空泵台218试压泵台119角向磨光机台4020砂轮切割机台23.3施工现场准备3.3.1预制场地的选择施工预制场地应平整。3.3.2预制现场的布置预制场进行合理规划，设置原材料区、机具设备、预制平台、作业区、成品及半成品摆放区、边角料堆放区、休息室等。3.3.3预制场内的用电采用埋地电缆，一定要安全可靠，不得破损和绝缘层老化，在有车辆经过处要用钢套管保护，严格遵守变配电安全操作规程。3.4施工材料的准备3.4.1冷却器、洗涤罐、计量罐所用的钢板、型材和附件及焊接材料符合设计文件的要求并有质量证明书，钢材质量证明书中应标明钢号、规格、化学万分、力学性能、供货状态及材料的标准。焊条质量合格证...
