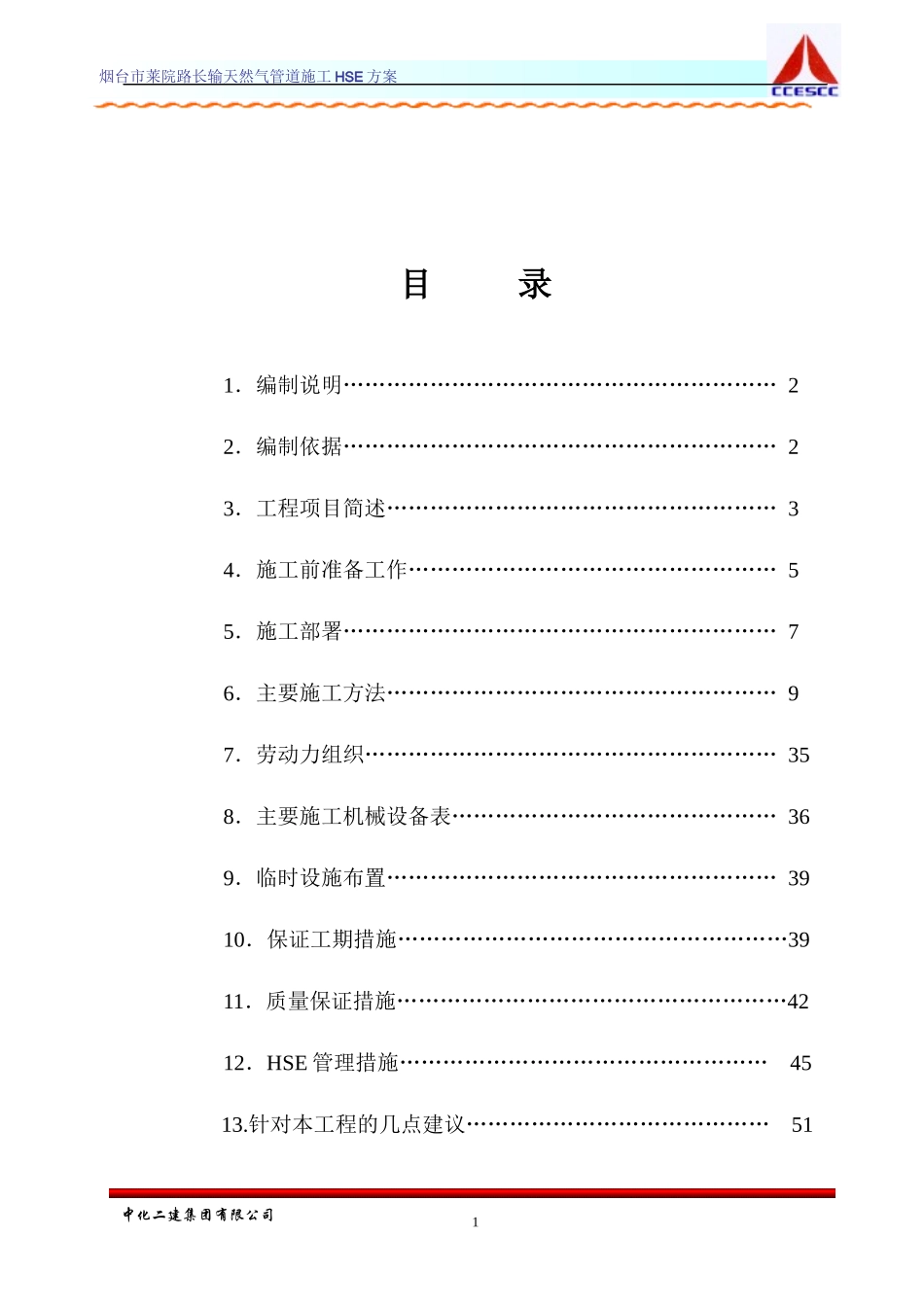

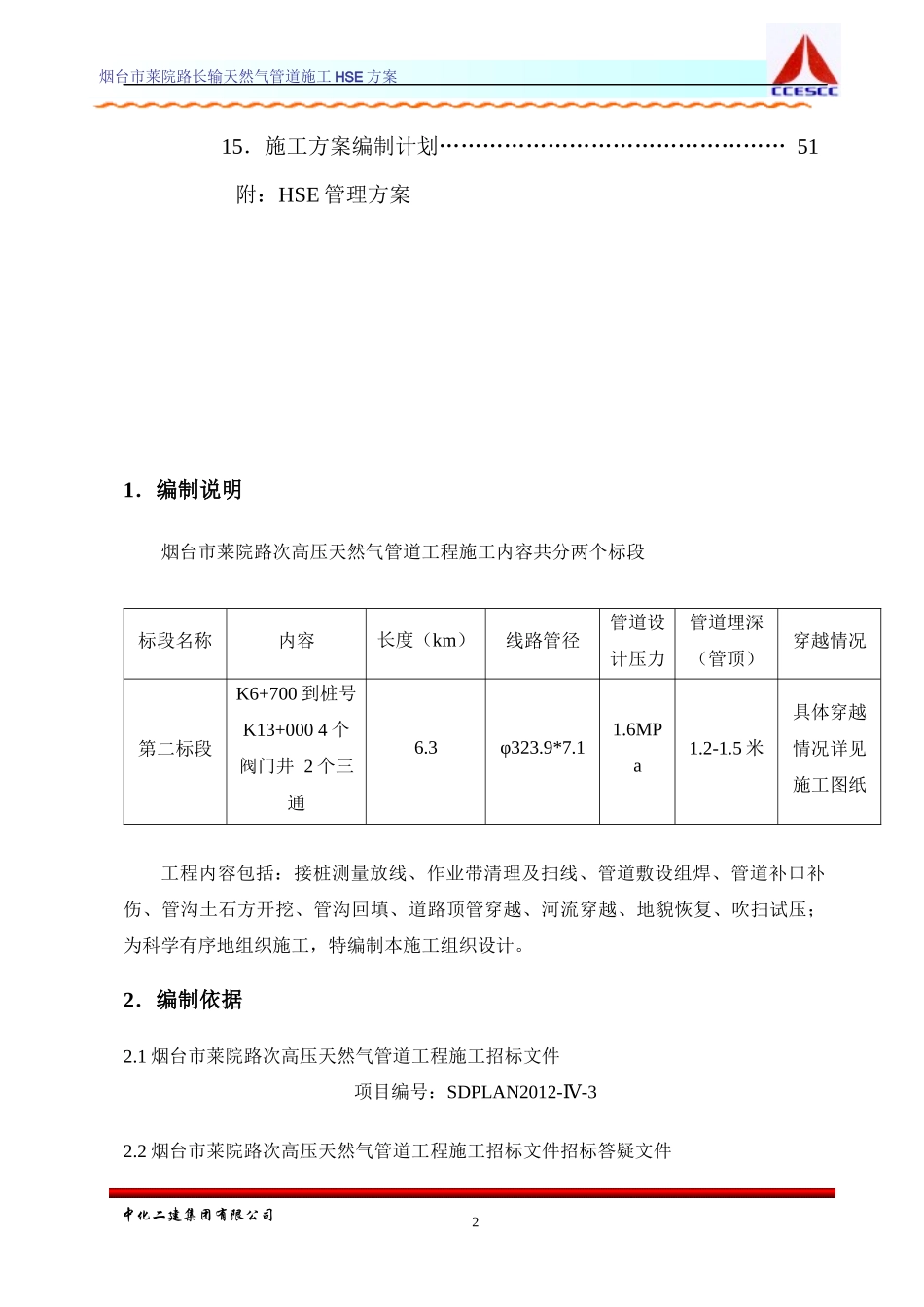

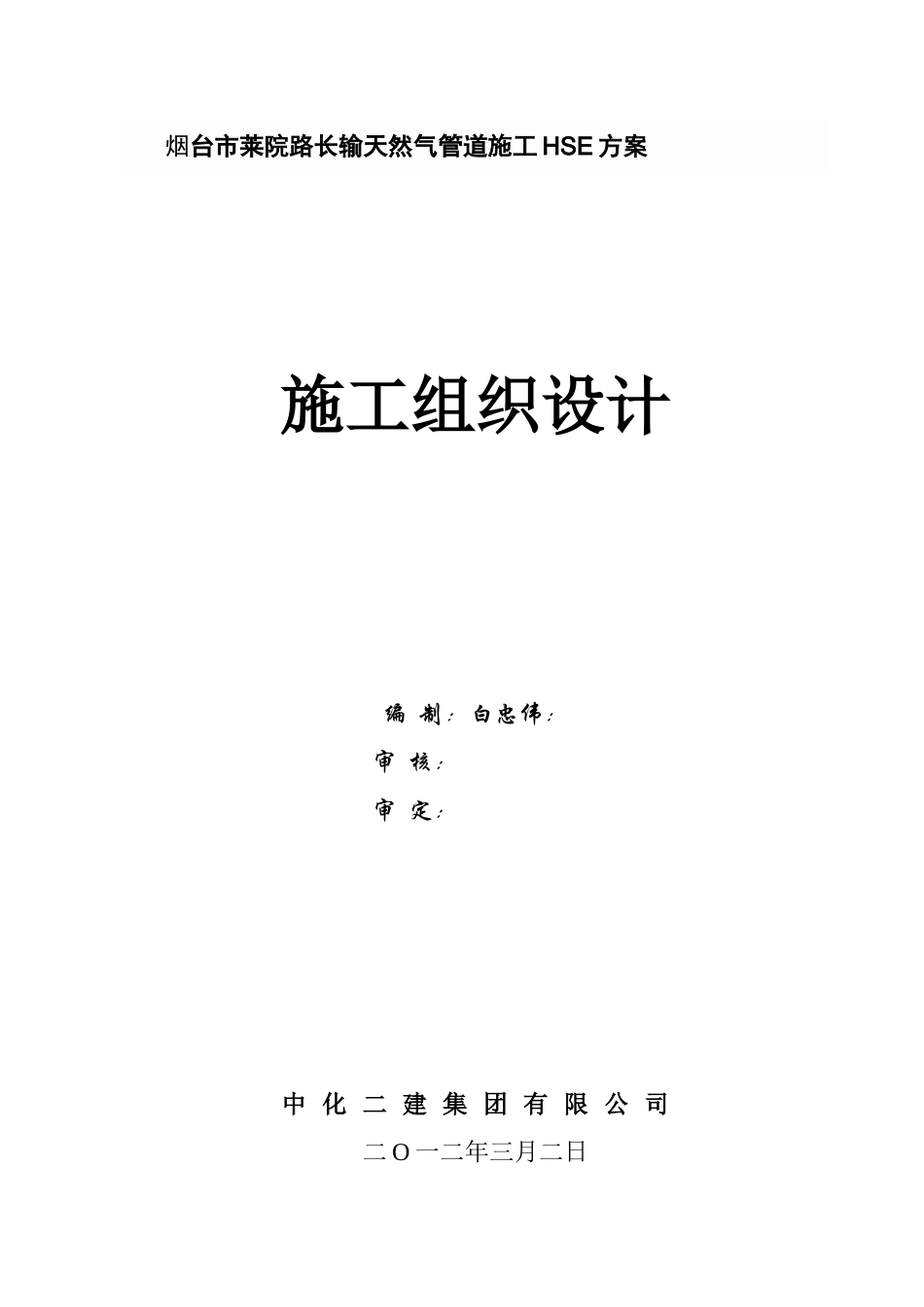

烟台市莱院路长输天然气管道施工HSE方案施工组织设计编制：白忠伟：审核：审定：中化二建集团有限公司二O一二年三月二日烟台市莱院路长输天然气管道施工HSE方案中化二建集团有限公司目录1．编制说明……………………………………………………22．编制依据……………………………………………………23．工程项目简述………………………………………………34．施工前准备工作……………………………………………55．施工部署……………………………………………………76．主要施工方法………………………………………………97．劳动力组织…………………………………………………358．主要施工机械设备表………………………………………369．临时设施布置………………………………………………3910．保证工期措施………………………………………………3911．质量保证措施………………………………………………4212．HSE管理措施……………………………………………4513.针对本工程的几点建议……………………………………511烟台市莱院路长输天然气管道施工HSE方案中化二建集团有限公司15．施工方案编制计划…………………………………………51附：HSE管理方案1．编制说明烟台市莱院路次高压天然气管道工程施工内容共分两个标段标段名称内容长度（km）线路管径管道设计压力管道埋深（管顶）穿越情况第二标段K6+700到桩号K13+0004个阀门井2个三通6.3φ323.9*7.11.6MPa1.2-1.5米具体穿越情况详见施工图纸工程内容包括：接桩测量放线、作业带清理及扫线、管道敷设组焊、管道补口补伤、管沟土石方开挖、管沟回填、道路顶管穿越、河流穿越、地貌恢复、吹扫试压；为科学有序地组织施工，特编制本施工组织设计。2．编制依据2.1烟台市莱院路次高压天然气管道工程施工招标文件项目编号：SDPLAN2012--3Ⅳ2.2烟台市莱院路次高压天然气管道工程施工招标文件招标答疑文件2烟台市莱院路长输天然气管道施工HSE方案中化二建集团有限公司2.3《油气长输管道工程施工及验收规范》GB50369－20062.4《输气管道工程设计规范》GB50251-20032.5《输气和配气管道系统》ASMEB31.82.6《石油天然气工程设计防火规范》GB50183-20042.7《油气输送管道穿越工程设计规范》GB50423-20072.8《油气输送管道线路工程抗震技术规范》GB50470－20082.9《原油、天然气长输管道与铁路相互关系的若干规定》(1987.10.1)油建字长505号，铁基（1987）780号2.10《关于处理石油管道和天然气管道与公路相互关系的若干规定》（试行）（（78）交公路字698号，（78）油化管道字452号）2.11《石油天然气管道穿越工程施工及验收规范》SY/T4097-952.12《石油天然气管道跨越工程施工及验收规范》SY/T4070-20002.13《管段干线标志设置技术规定》SY/T6064-942.14《石油天然气工业输送钢管交货技术条件第2部分：B级钢管》GB/T9711.2-19992.15《现场设备、工业管道焊接工程施工规范》GB50236-20112.16《油气田地面管道及设备涂色标准》SY0043-962.17《埋地钢质管道聚乙烯防腐层技术标准》SY/T23257-20092.18《埋地钢制管道外防腐层现场补口补伤施工及验收规范》SY4058-932.19《土方及爆破工程施工及验收规范》GBJ201-832.20《阀门的检测与安装规范》SY/T4102-952.21《钢质管道焊接及验收规范》SY/T4103-982.22《管道工程施工环境保护暂行规定》中管工字[2000]第179号2.23《碳钢焊条》GB/T5117-19952.24《低合金钢焊条》GB/T5118-19952.25《管道下向焊工艺规程》SY/T4071-932.26《天然气管道试运投产规范》SY/T6233-19962.27《城镇燃气输配工程施工及验收规范》CJJ33-20052.28《液体石油管道压力试验》GB/T16805-19973烟台市莱院路长输天然气管道施工HSE方案中化二建集团有限公司2.29同类型工程项目的施工经验资料3．本工程项目简述3.1工程项目名称：烟台市莱院路次高压天然气管道工程施工3.2工程建设地点：烟台市莱山区内3.3工程内容3.3.1接桩测量放线、作业带清理及扫线、管道敷设、管道补伤、管沟土石方开挖、管沟回填、道路穿越、河流穿越、吹扫试压、地貌恢复、三桩埋设。3.3.2管线走向：烟台市莱院路次高压天然气管道工程起点接自烟台市成达...
