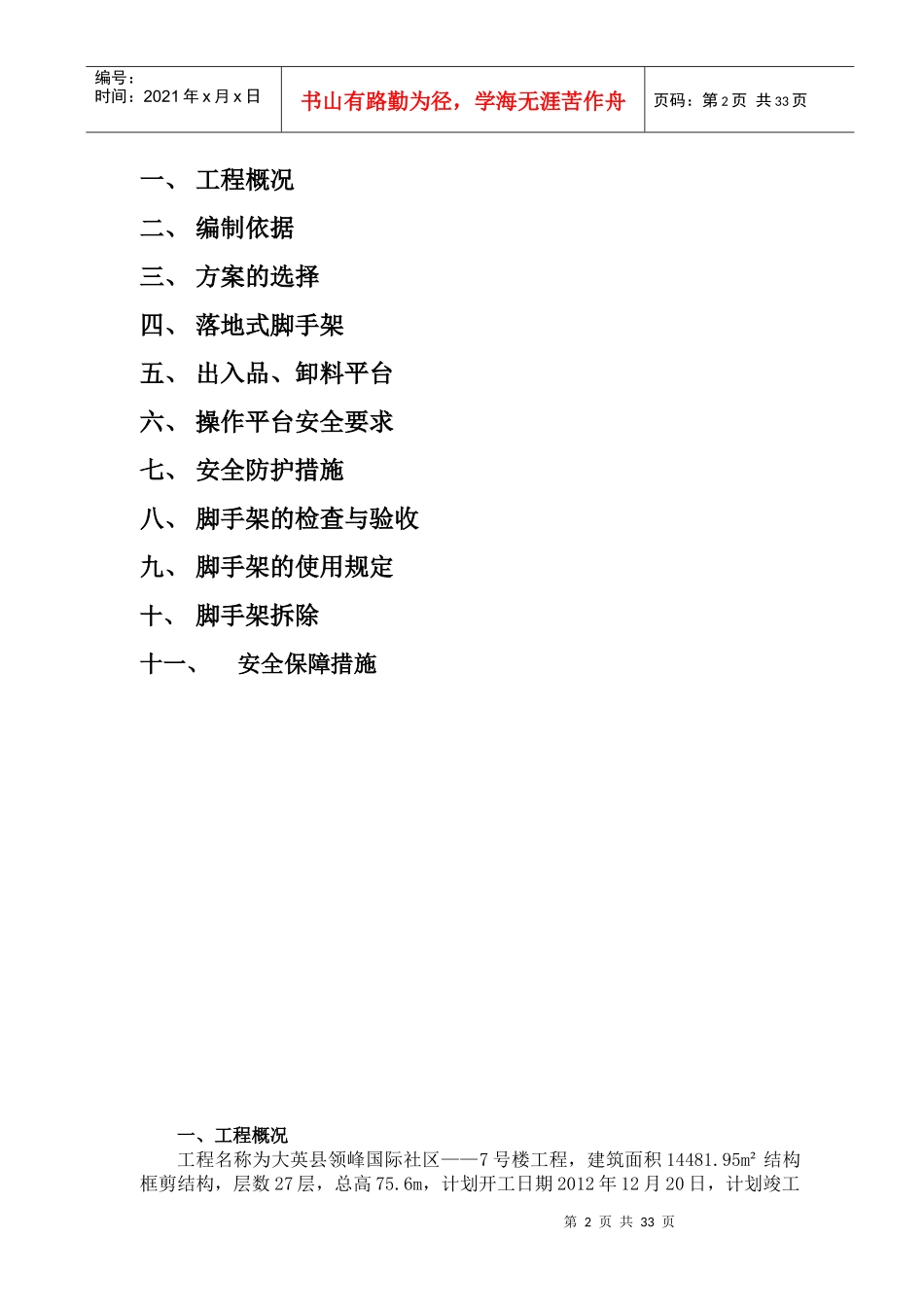

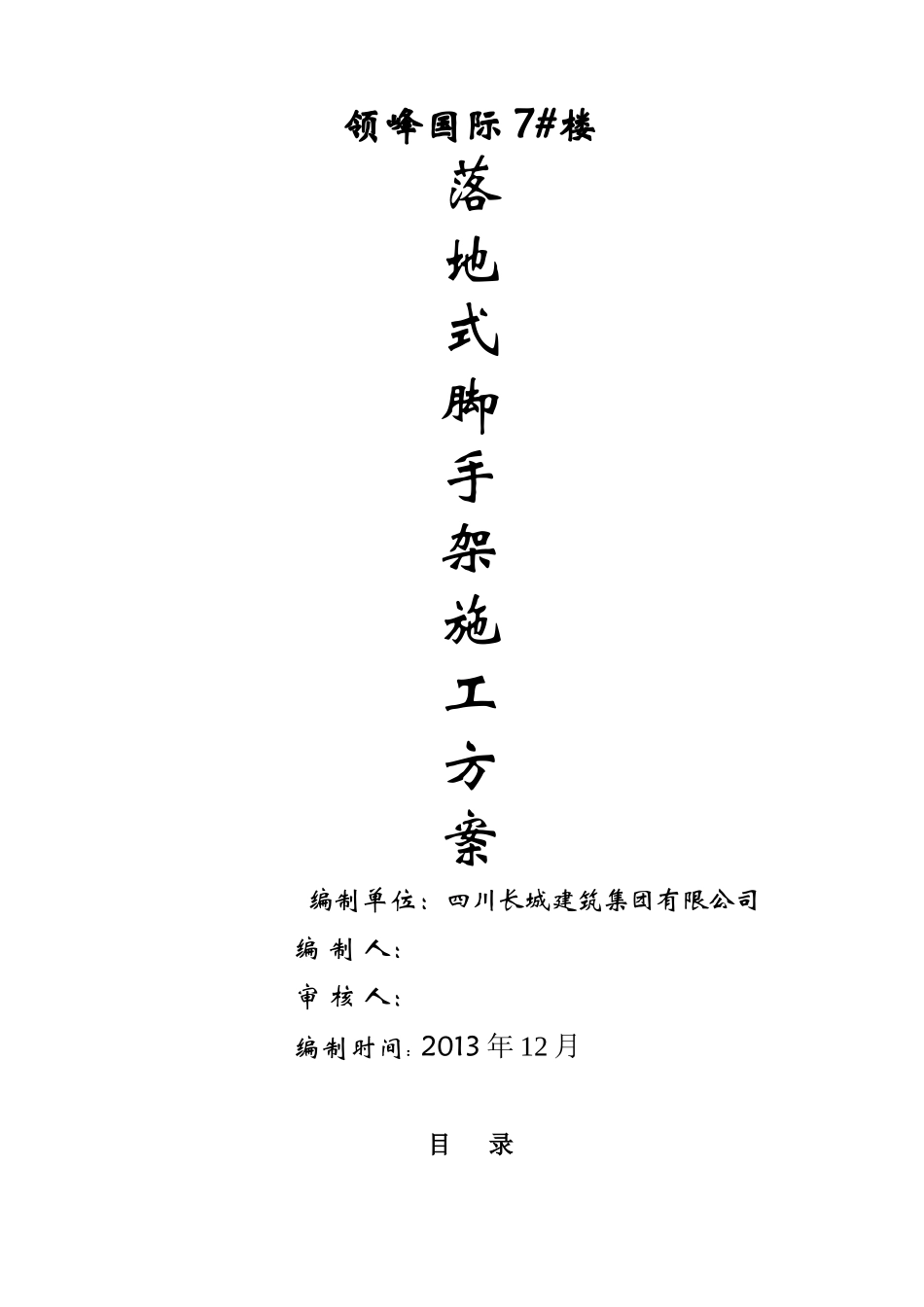

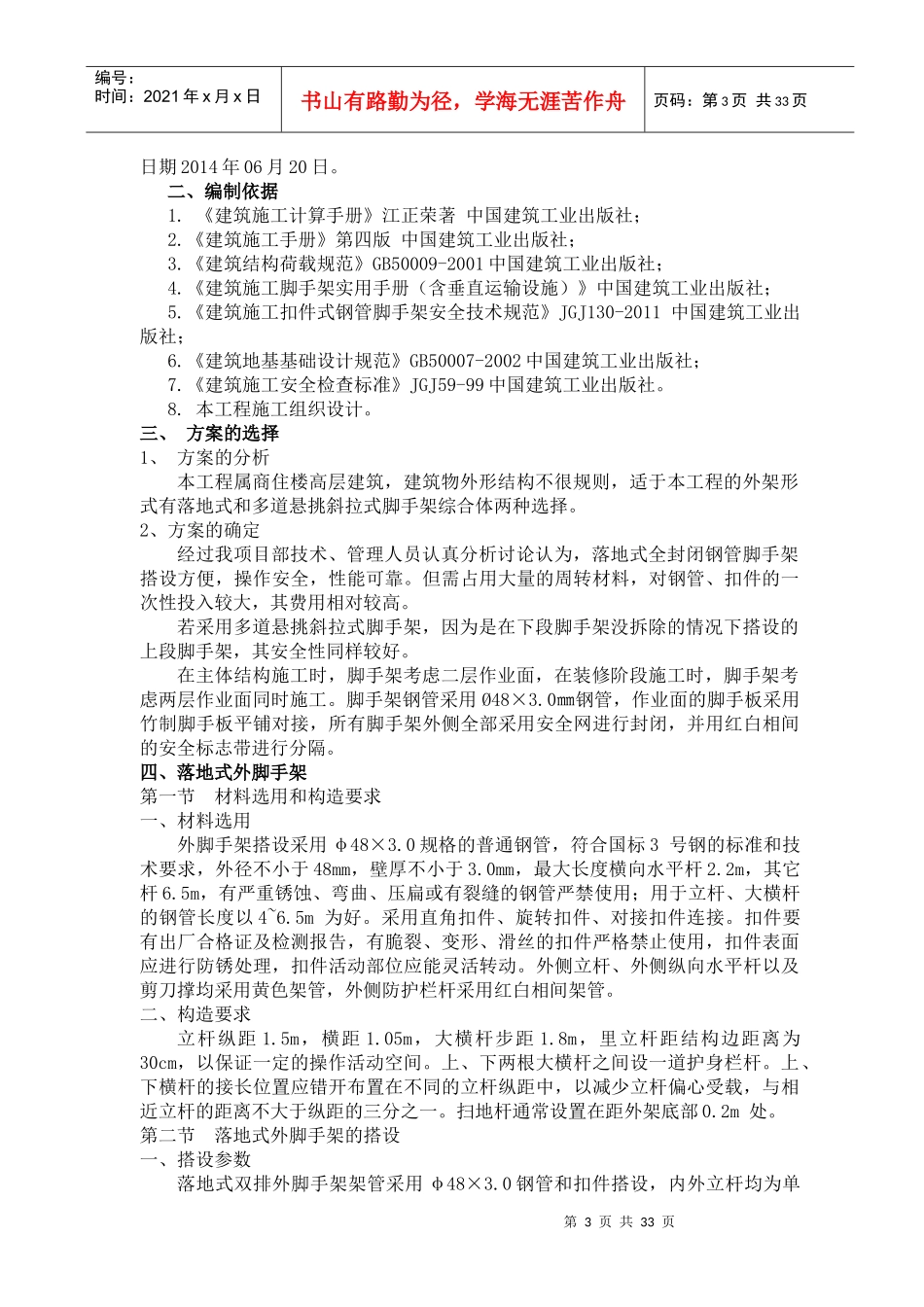

领峰国际7#楼落地式脚手架施工方案编制单位：四川长城建筑集团有限公司编制人：审核人：编制时间：2013年12月目录第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页一、工程概况二、编制依据三、方案的选择四、落地式脚手架五、出入品、卸料平台六、操作平台安全要求七、安全防护措施八、脚手架的检查与验收九、脚手架的使用规定十、脚手架拆除十一、安全保障措施一、工程概况工程名称为大英县领峰国际社区——7号楼工程，建筑面积14481.95m²结构框剪结构，层数27层，总高75.6m，计划开工日期2012年12月20日，计划竣工第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页日期2014年06月20日。二、编制依据1.《建筑施工计算手册》江正荣著中国建筑工业出版社；2.《建筑施工手册》第四版中国建筑工业出版社；3.《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；4.《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；5.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011中国建筑工业出版社；6.《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；7.《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。8.本工程施工组织设计。三、方案的选择1、方案的分析本工程属商住楼高层建筑，建筑物外形结构不很规则，适于本工程的外架形式有落地式和多道悬挑斜拉式脚手架综合体两种选择。2、方案的确定经过我项目部技术、管理人员认真分析讨论认为，落地式全封闭钢管脚手架搭设方便，操作安全，性能可靠。但需占用大量的周转材料，对钢管、扣件的一次性投入较大，其费用相对较高。若采用多道悬挑斜拉式脚手架，因为是在下段脚手架没拆除的情况下搭设的上段脚手架，其安全性同样较好。在主体结构施工时，脚手架考虑二层作业面，在装修阶段施工时，脚手架考虑两层作业面同时施工。脚手架钢管采用Ø48×3.0㎜钢管，作业面的脚手板采用竹制脚手板平铺对接，所有脚手架外侧全部采用安全网进行封闭，并用红白相间的安全标志带进行分隔。四、落地式外脚手架第一节材料选用和构造要求一、材料选用外脚手架搭设采用φ48×3.0规格的普通钢管，符合国标3号钢的标准和技术要求，外径不小于48mm，壁厚不小于3.0mm，最大长度横向水平杆2.2m，其它杆6.5m，有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用；用于立杆、大横杆的钢管长度以4~6.5m为好。采用直角扣件、旋转扣件、对接扣件连接。扣件要有出厂合格证及检测报告，有脆裂、变形、滑丝的扣件严格禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动。外侧立杆、外侧纵向水平杆以及剪刀撑均采用黄色架管，外侧防护栏杆采用红白相间架管。二、构造要求立杆纵距1.5m，横距1.05m，大横杆步距1.8m，里立杆距结构边距离为30cm，以保证一定的操作活动空间。上、下两根大横杆之间设一道护身栏杆。上、下横杆的接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受载，与相近立杆的距离不大于纵距的三分之一。扫地杆通常设置在距外架底部0.2m处。第二节落地式外脚手架的搭设一、搭设参数落地式双排外脚手架架管采用φ48×3.0钢管和扣件搭设，内外立杆均为单第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页杆，立杆横距lｂ＝1.05m，纵距lａ=1.5m，大横杆步距h=1.8m，内排立杆距结构最外侧0.30m，扫地杆距地面200㎜，小横杆间距≤纵距的1/2即0.75m，端头距结构≤0.1m，并伸出大横杆不少于0.15m。二、搭设顺序做好搭设的准备工作→按房屋的平面形状放线→铺设垫板→按立杆间距排放底座→放置纵向扫地杆→逐根树立立杆→随即与纵向扫地杆扣牢→安装横向扫地杆，并与立杆或纵向扫地杆扣牢→安装第一步大横杆→安装第一步小横杆→第二步大横杆→第二步小横杆→架设临时抛撑（上端与第二步大横杆扣牢，在装设两道联墙杆后方可拆除）→第三、四步大横杆和小横杆；设置连墙杆→安装横向斜撑→接立杆→加设剪刀撑→铺脚手板→安装护身栏杆和挡脚板→挂安全网。三、搭设要求（一）、立杆1....
