黑液锅炉安装施工方案VIP免费

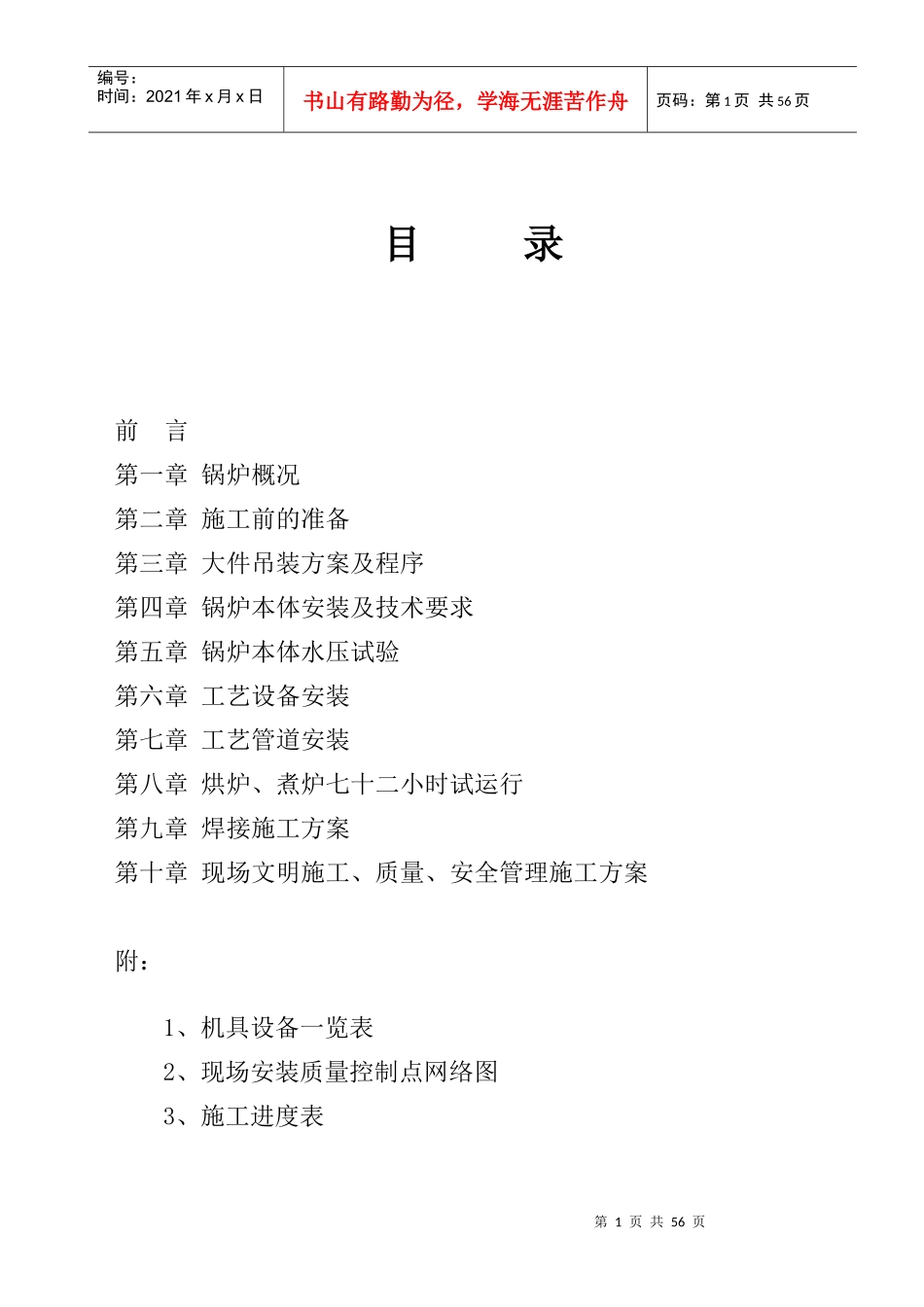

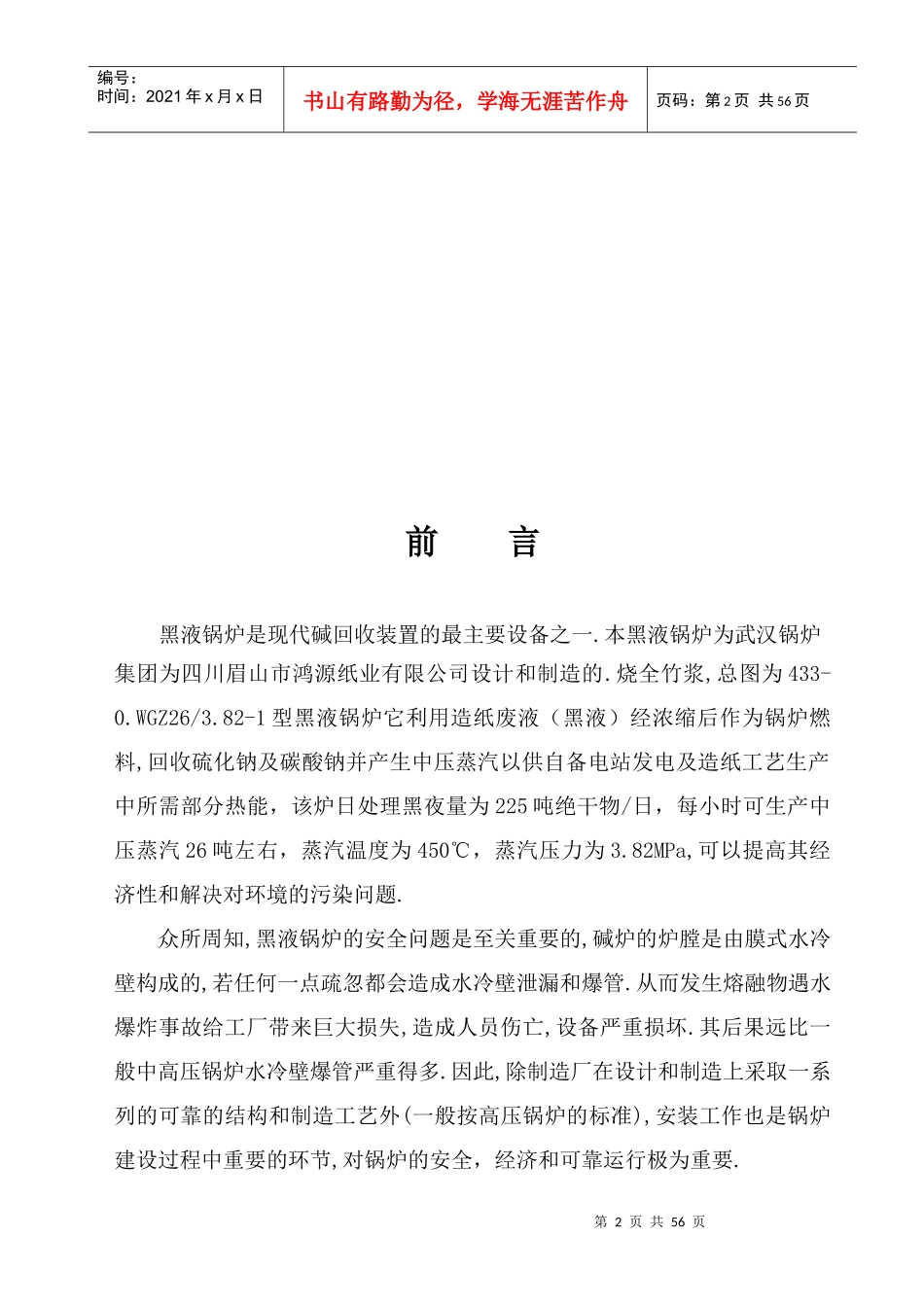

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页目录前言第一章锅炉概况第二章施工前的准备第三章大件吊装方案及程序第四章锅炉本体安装及技术要求第五章锅炉本体水压试验第六章工艺设备安装第七章工艺管道安装第八章烘炉、煮炉七十二小时试运行第九章焊接施工方案第十章现场文明施工、质量、安全管理施工方案附：1、机具设备一览表2、现场安装质量控制点网络图3、施工进度表第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页前言黑液锅炉是现代碱回收装置的最主要设备之一.本黑液锅炉为武汉锅炉集团为四川眉山市鸿源纸业有限公司设计和制造的.烧全竹浆,总图为433-0.WGZ26/3.82-1型黑液锅炉它利用造纸废液（黑液）经浓缩后作为锅炉燃料,回收硫化钠及碳酸钠并产生中压蒸汽以供自备电站发电及造纸工艺生产中所需部分热能，该炉日处理黑夜量为225吨绝干物/日，每小时可生产中压蒸汽26吨左右，蒸汽温度为450℃，蒸汽压力为3.82MPa,可以提高其经济性和解决对环境的污染问题.众所周知,黑液锅炉的安全问题是至关重要的,碱炉的炉膛是由膜式水冷壁构成的,若任何一点疏忽都会造成水冷壁泄漏和爆管.从而发生熔融物遇水爆炸事故给工厂带来巨大损失,造成人员伤亡,设备严重损坏.其后果远比一般中高压锅炉水冷壁爆管严重得多.因此,除制造厂在设计和制造上采取一系列的可靠的结构和制造工艺外(一般按高压锅炉的标准),安装工作也是锅炉建设过程中重要的环节,对锅炉的安全，经济和可靠运行极为重要.第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页为了确保碱回收炉的安装质量和工作顺利进行,我公司结合黑液锅炉的特点,根据有关技术资料编写了WGZ26/3.82-1型锅炉的安装施工组织设计,供现场施工人员和安质人员参考使用.编写过程中,我们所依据的技术资料和所遵守的法规如下:1.甲、乙双方签定的合同书;2.武汉锅炉集团所设计的图纸;3.蒸汽锅炉安全技术监察规程,劳部发[1996]276号;4.DL/T5047-95电建规(锅炉机组篇);5.DL5007-92电建规(火力电厂焊接篇);6.DL/T5096-1996电建规(钢制承压管道对接接头射线检验篇);7.DL/T5048-96电建规(管道焊缝接头超声波检验篇);8.JB1613-93锅炉受压元件焊接技术条件;9.JB1612-xx锅炉水压试验技术条件;10.轻工部《造纸工业碱回收安全技术规范》ZB(67022-89);11.有关碱回收炉、风压试验，筑炉保温及烘煮炉试运行按武汉锅炉集团碱回收炉产品说明书及现场条件制定方案执行.第一章锅炉概况一、锅炉主要规范:1.燃料种类:麦全竹浆黑液2.燃料量:黑液固形物225tds/d第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页二、碱回收炉设计参数:1.额定蒸汽压力3.82MPa2.额定蒸汽出口温度450℃3.额定蒸汽量26t/h4.给水温度130℃5.锅炉排烟温度260℃6.热风温度150℃7.炉外加热风温100℃8.入炉黑液温度>110℃三、锅炉主要结构:本锅炉为自然循环,双锅筒II型布置,在锅炉左侧布置吹灰平如,其上部布置15支长伸缩式吹灰器,吹灰平台由吹灰平台构架支撑,锅炉采用全悬吊结构,整台锅炉用吊杆吊在锅炉顶板上,顶板系大型型钢及弧梁组成,整个顶板又被8根主柱支承,主柱系用40号、32号型钢制成,在8板方柱左侧有4根吹灰平台柱,用横梁与主柱相连接.在局部为增加刚性不设有斜拉条,锅炉的柱距尺寸为7500×5800×4500(纵向)与5500×6400(横向柱距),锅炉共有12根主柱.全部构架为钢结构.锅炉所在地质、气象条件为：最大风速20m/s，地震烈度7度，厂区土质类别II型。由于锅炉系半露天布置，因此在锅炉顶部应设有一轻型顶棚（顶棚不属我厂供货），锅炉构架设计已考虑此载荷。炉膛为正方形，截面尺寸为4480×4480系用φ60×5钢管制成，管子节距为80mm，两管之间填以6×20扁钢，用自动焊焊成膜式水冷壁，锅炉第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页采用全密封式结构。本锅炉共设四只黑液喷枪口，前墙两只标高10000mm，后墙两只标高10500mm，以作备用。在设计工况下，投运...
