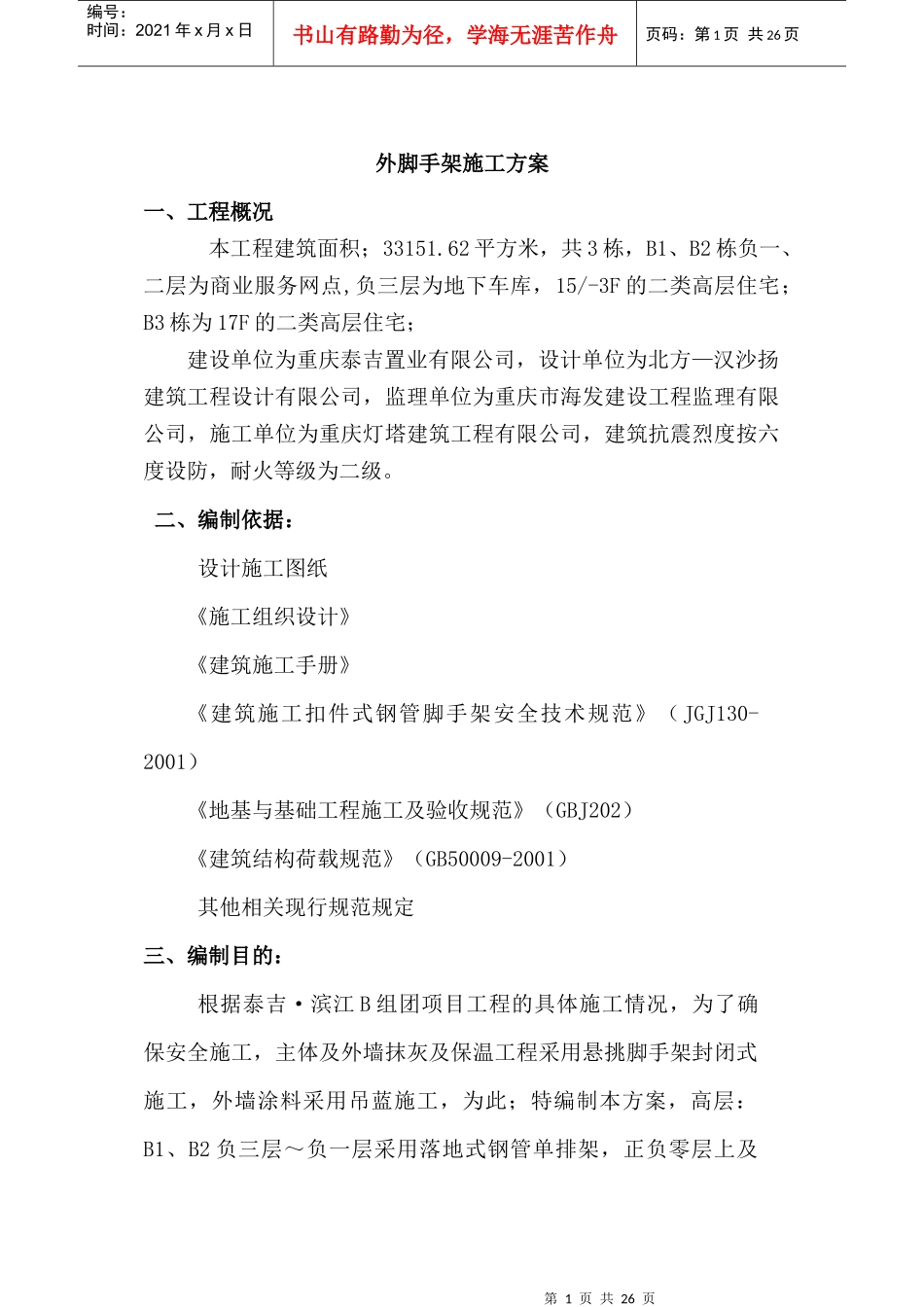

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页外脚手架施工方案一、工程概况本工程建筑面积；33151.62平方米，共3栋，B1、B2栋负一、二层为商业服务网点,负三层为地下车库，15/-3F的二类高层住宅；B3栋为17F的二类高层住宅；建设单位为重庆泰吉置业有限公司，设计单位为北方—汉沙扬建筑工程设计有限公司，监理单位为重庆市海发建设工程监理有限公司，施工单位为重庆灯塔建筑工程有限公司，建筑抗震烈度按六度设防，耐火等级为二级。二、编制依据：设计施工图纸《施工组织设计》《建筑施工手册》《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）《地基与基础工程施工及验收规范》（GBJ202）《建筑结构荷载规范》（GB50009-2001）其他相关现行规范规定三、编制目的：根据泰吉·滨江B组团项目工程的具体施工情况，为了确保安全施工，主体及外墙抹灰及保温工程采用悬挑脚手架封闭式施工，外墙涂料采用吊蓝施工，为此；特编制本方案，高层：B1、B2负三层～负一层采用落地式钢管单排架，正负零层上及第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页B3，采用工字钢悬挑脚手架搭设，悬挑架从二层开始至七层，再从八层至十三层，又从十四层至十八层。三次悬挑完成。根据工程所在地相关政府部门的政策法规，结合工程特点和结合工程特点和企业质量管理相关制度，建立符合工程实际的质量管理体系，体系既包括主承建工程的质量管理体系，又包括业主指定分包工程施工单位在本工程项目的质量管理体系。各管理体系既覆盖工程承包范围，又渗透于本工程的施工过程之中。施工质量管理体系的设置及运转均围绕质量管理职责、质量控制来进行。施工质量管理体系见图1-2第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页施工质量控制体系是按科学的程序运转，其运转的基本方式是PDCA的循环管理活动，它是通过计划、实施、检查、处理四个阶段把经营和生产过程的质量有效地联系起来，而形成一个高效的体系来保证施工质量达到工程质量的保证。以我们提出的质量目标为依据，编制相应的分项工程质量目标计划，这个分项目标计划应使在项目参与管理的全体人员均熟悉了解，做到心中有数。在目标计划制定后，各施工现场管理人员应编制相应的工作标准在施工班组实施，在实施过程中进行方式、方法的调整，以使工作标准完善。在实施过程中，无论是施工工长还是质检人员均要加强检查，在检查中发现问题并及时解决，以使所有质量问题解决于施工之中，并同时对这些问题进行汇总，形成书面材料，以保证在今后或下次施工时不出现类似问题。在实施完成后，对成型的建筑产品进行全面检查，发现问题，追查原因，对不同问题进行不同的处理方式，从人、物、方法、工艺、工序等方面进行讨论，并产生改进意见，再根据这些改进意见而使施工工序进入下次循环。四、材料要求钢管脚手架的立杆，大横杆、小横杆、斜杆采用钢管外径为48mm,壁厚3.2mm，架管连接；有直角扣件（十字扣）、旋转扣和对接扣。底座：钢管脚手架的底座用于承受脚手架，立杆传递上部荷载，本工程悬挑脚的底座采用16#工字钢悬挑而成。第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页（一）钢管采用外径为ф48mm壁厚3.2mm的焊接钢管。材质符合《普通碳素结构钢技术条件》（GB700-88）中的A3钢的技术条件,管材符合《直径5-152mm电焊钢管》（YB242-63）中的甲类软钢管。《低压流体输送用焊接钢管》GB3092-82中普通钢管的规定。（二）扣件要符合GJ22-85《钢管脚手架》规定，材质应符合GB078-67《可锻铸铁分类及技术条件》中的技术条件。（三）脚手板采用楠竹跳板脚手板，两端使用10～14号镀锌钢丝捆紧。（四）安全网采用绿色2000目密目安全网，其性能要符合国家规定和冲韧试验规定，并应取得地方安全部门的许可。五、构造要求（一）落地式钢管双排架及悬挑脚手架的立杆纵距≤1.5m，横杆间距为0.6m-0.9m,步距为1.8m,相邻立杆的接头位置应错开布置在不同的步距内，与相...
