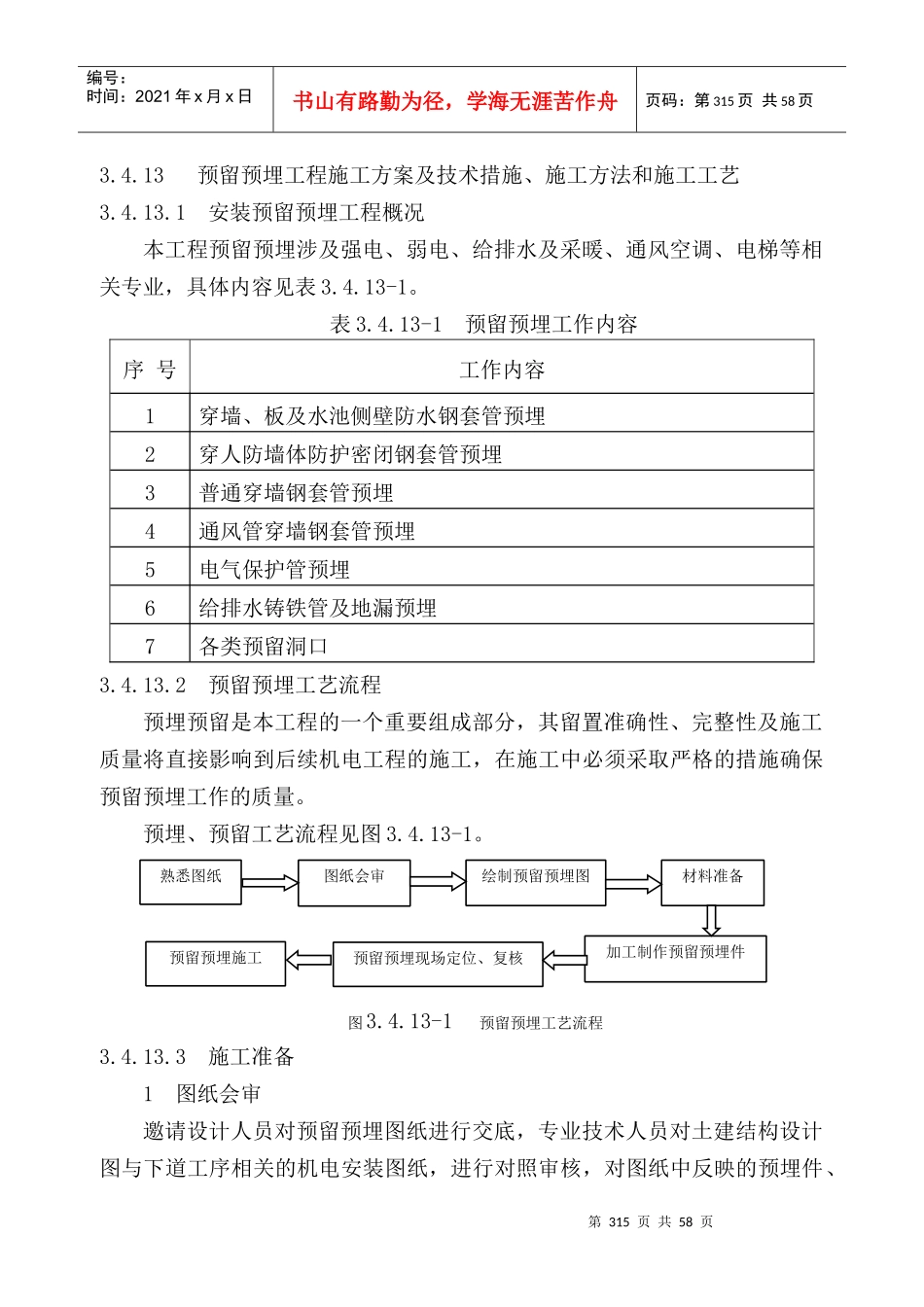

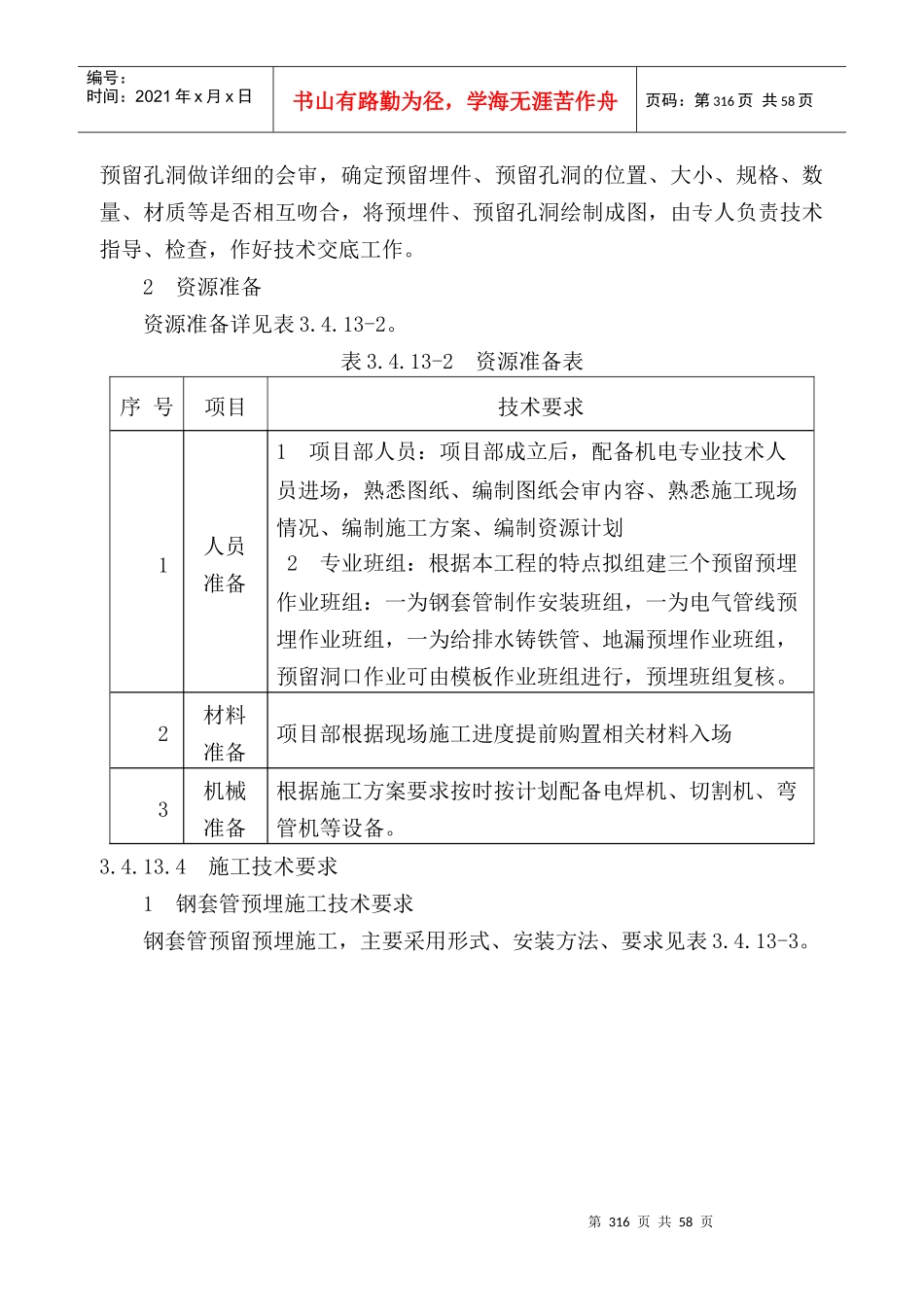

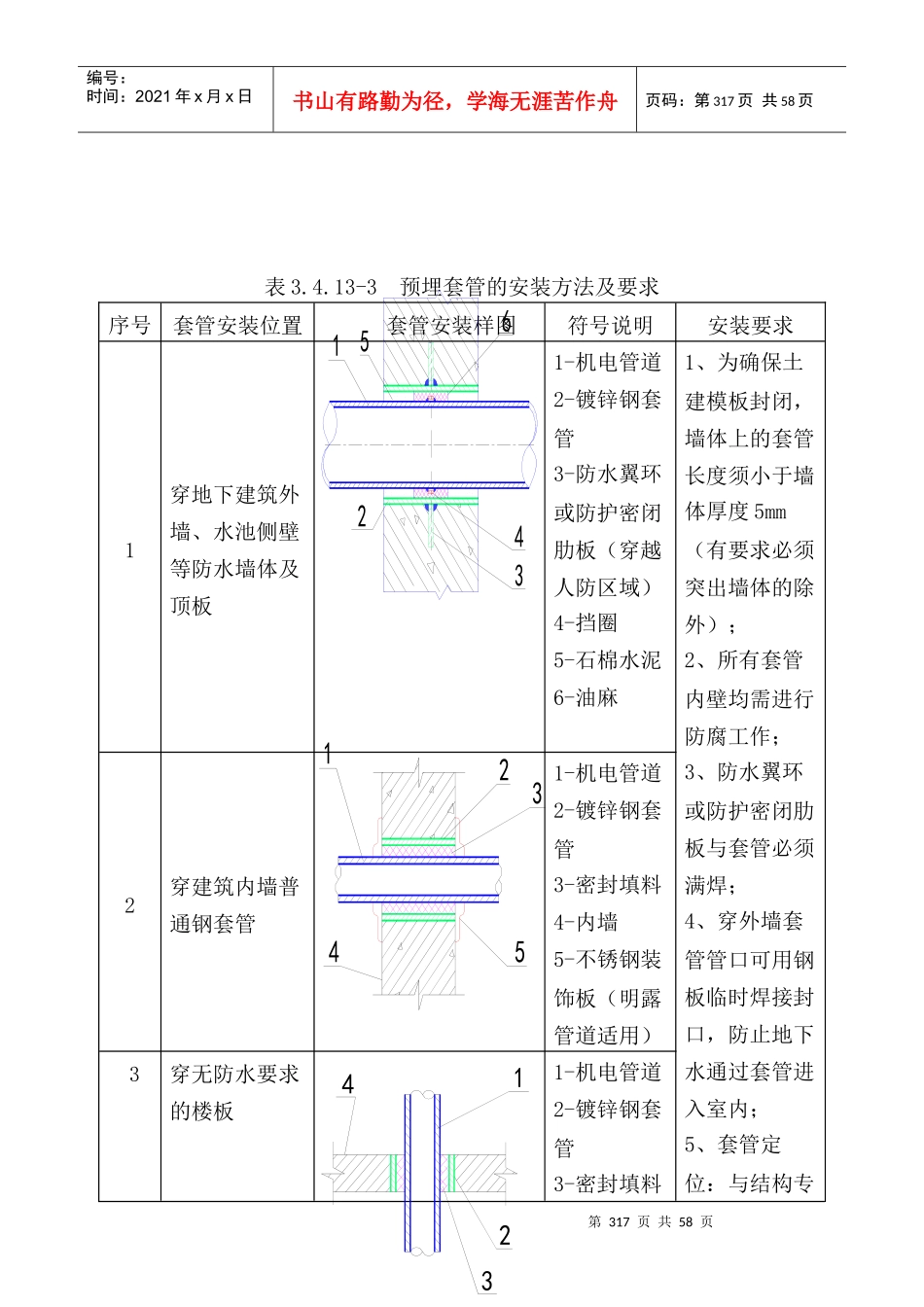

第315页共58页绘制预留预埋图图纸会审熟悉图纸预留预埋现场定位、复核加工制作预留预埋件材料准备预留预埋施工图3.4.13-1预留预埋工艺流程编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第315页共58页3.4.13预留预埋工程施工方案及技术措施、施工方法和施工工艺3.4.13.1安装预留预埋工程概况本工程预留预埋涉及强电、弱电、给排水及采暖、通风空调、电梯等相关专业，具体内容见表3.4.13-1。表3.4.13-1预留预埋工作内容序号工作内容1穿墙、板及水池侧壁防水钢套管预埋2穿人防墙体防护密闭钢套管预埋3普通穿墙钢套管预埋4通风管穿墙钢套管预埋5电气保护管预埋6给排水铸铁管及地漏预埋7各类预留洞口3.4.13.2预留预埋工艺流程预埋预留是本工程的一个重要组成部分，其留置准确性、完整性及施工质量将直接影响到后续机电工程的施工，在施工中必须采取严格的措施确保预留预埋工作的质量。预埋、预留工艺流程见图3.4.13-1。3.4.13.3施工准备1图纸会审邀请设计人员对预留预埋图纸进行交底，专业技术人员对土建结构设计图与下道工序相关的机电安装图纸，进行对照审核，对图纸中反映的预埋件、第316页共58页第315页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第316页共58页预留孔洞做详细的会审，确定预留埋件、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合，将预埋件、预留孔洞绘制成图，由专人负责技术指导、检查，作好技术交底工作。2资源准备资源准备详见表3.4.13-2。表3.4.13-2资源准备表序号项目技术要求1人员准备1项目部人员：项目部成立后，配备机电专业技术人员进场，熟悉图纸、编制图纸会审内容、熟悉施工现场情况、编制施工方案、编制资源计划2专业班组：根据本工程的特点拟组建三个预留预埋作业班组：一为钢套管制作安装班组，一为电气管线预埋作业班组，一为给排水铸铁管、地漏预埋作业班组，预留洞口作业可由模板作业班组进行，预埋班组复核。2材料准备项目部根据现场施工进度提前购置相关材料入场3机械准备根据施工方案要求按时按计划配备电焊机、切割机、弯管机等设备。3.4.13.4施工技术要求1钢套管预埋施工技术要求钢套管预留预埋施工，主要采用形式、安装方法、要求见表3.4.13-3。第317页共58页第316页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第317页共58页表3.4.13-3预埋套管的安装方法及要求序号套管安装位置套管安装样图符号说明安装要求1穿地下建筑外墙、水池侧壁等防水墙体及顶板1-机电管道2-镀锌钢套管3-防水翼环或防护密闭肋板（穿越人防区域）4-挡圈5-石棉水泥6-油麻1、为确保土建模板封闭，墙体上的套管长度须小于墙体厚度5mm（有要求必须突出墙体的除外）；2、所有套管内壁均需进行防腐工作；3、防水翼环或防护密闭肋板与套管必须满焊；4、穿外墙套管管口可用钢板临时焊接封口，防止地下水通过套管进入室内；5、套管定位：与结构专2穿建筑内墙普通钢套管1-机电管道2-镀锌钢套管3-密封填料4-内墙5-不锈钢装饰板（明露管道适用）3穿无防水要求的楼板1-机电管道2-镀锌钢套管3-密封填料123451234645321第318页共58页第317页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第318页共58页序号套管安装位置套管安装样图符号说明安装要求4-楼板业密切配合，进行测量，核实并确认现场具体轴线位置以及水平基准点等基准坐标；按照图纸标志位置和参照尺寸、现场基准坐标，确定套管的标高、纵横坐标；4穿有防水要求的楼板（如卫生间等）1-钢管2-钢套管3-防水翼环4-挡圈5-石棉水泥6-油麻2人防简介及管线预埋施工技术要求本工程人防防护类别为甲类，抗力等级为核5级、常5级，防护等级为丁级，工程类别为配套工程，战时用途为物资库，平时用途为汽车库，位于地下室3层，人防建筑面积为9941m2,人防通道及口部面积为170.2m2,分为3个防护单元，6个抗爆单元。1)人防电气套管的制作安装及管线敷设人防电气套管预埋及管线敷设见表3.4.13-4。表3.4.13-4人防电气套管预埋及管线敷设大样序号分类安装示意图符号说明215346第319页共58页第318页共58页编号：时间：2021年x月x日书山有...
