金地国际花园工程临时用水施工方案VIP免费

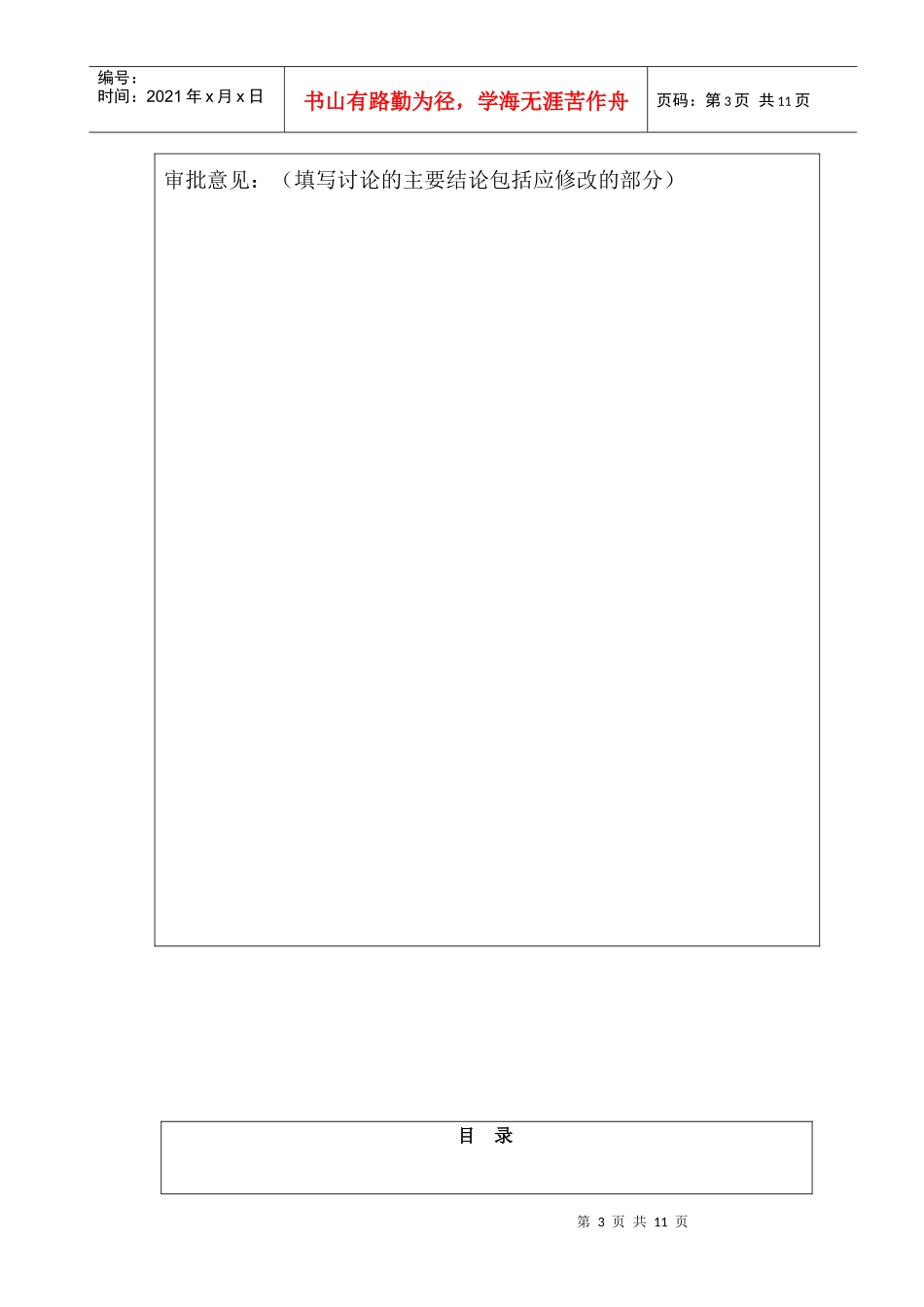

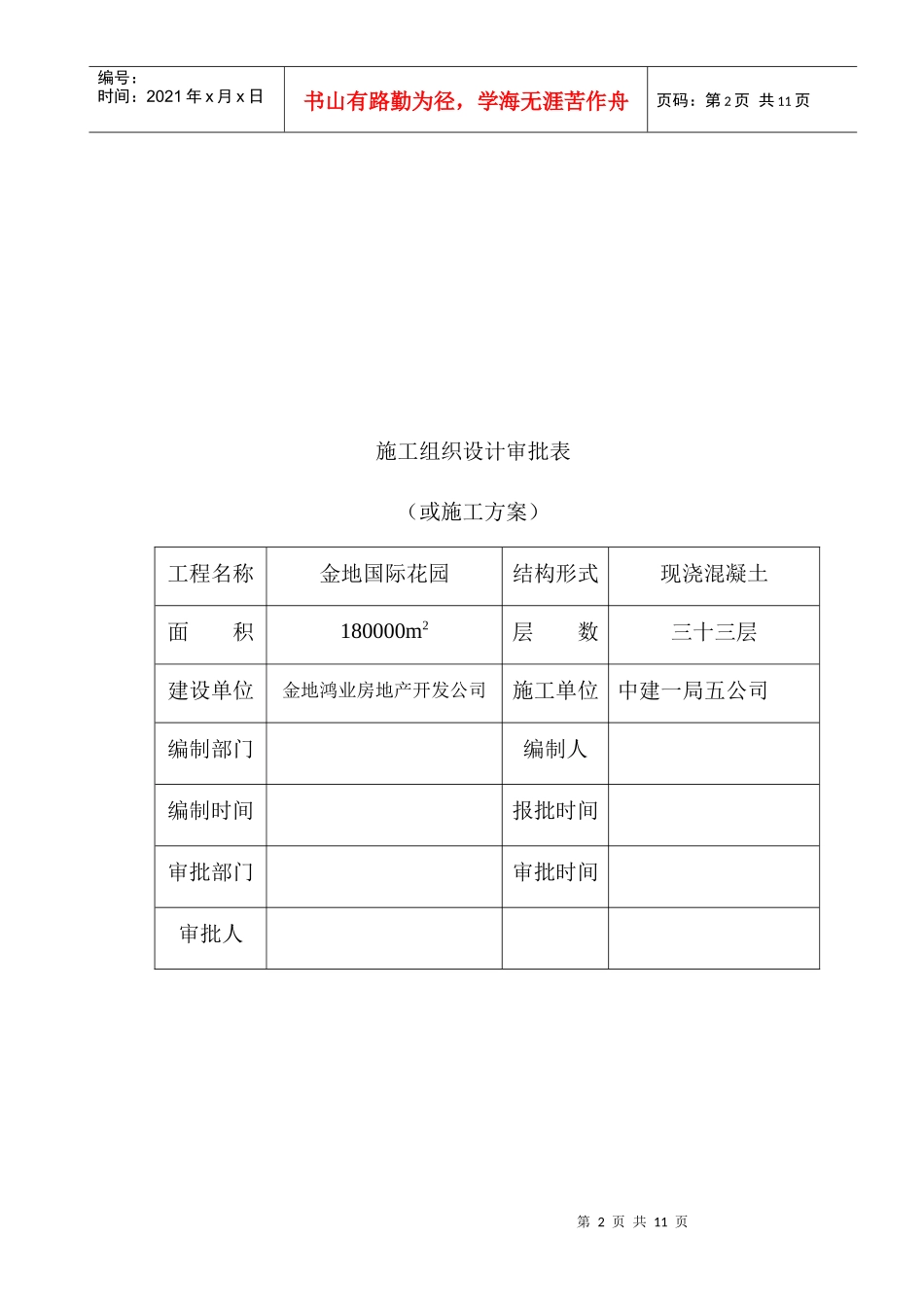

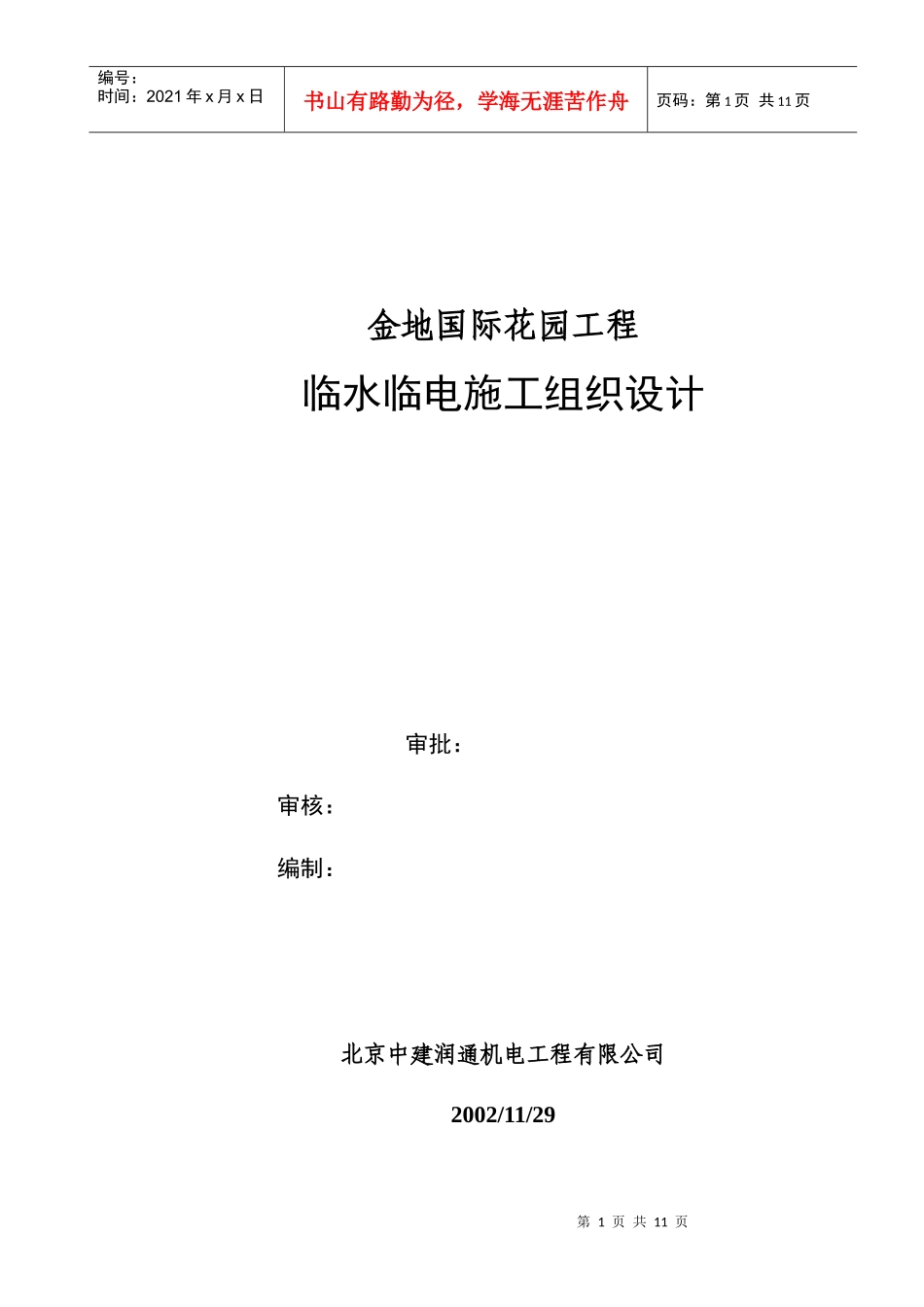

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页金地国际花园工程临水临电施工组织设计审批：审核：编制：北京中建润通机电工程有限公司2002/11/29第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页施工组织设计审批表（或施工方案）工程名称金地国际花园结构形式现浇混凝土面积180000m2层数三十三层建设单位金地鸿业房地产开发公司施工单位中建一局五公司编制部门编制人编制时间报批时间审批部门审批时间审批人第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页审批意见：（填写讨论的主要结论包括应修改的部分）目录第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页一．编制依据………………………………………………二．工程概况………………………………………………三．用水量计算……………………………………………四．配水管网的布置……………………………………….五．管道水力计算…….…………………………………….六．水泵选型…………………….…………………………七．储水设施选择…………………………………………八．临水设计说明…………………………………………九．临水平面图……………………………………………十．临水系统图……………………………………………1.编制依据：类别名称编号图集国家建筑暖卫通用图91SB1-4.6规范规程国家建筑工程施工组织设计应用实例无第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页规范规程国家建筑施工组织与计划无土建编制的施工现场总平面图2.工程概况：序号项目内容1工程名称北京金地国际花园2建筑面积180000m23地理位置大望桥北侧4建设单位金地鸿业房地产开发公司5设计单位中天王董国际工程设计顾问有限公司6勘察单位7监理单位勃凯监理公司8施工总包中建一局五公司9建筑类型现浇10施工合同11合同质量目标长城杯金质奖，争创鲁班奖12合同承包范围第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页3.用水量计算（1）施工用水量计算：q1=K1∑Q1N1T1t×K28×3600=1.15×100000×300320×2×1.58×3600=2.8L/s其中:q1—施工用水量(L/S)K1—未预见的施工用水系数(1.05~1.15)Q1—年(季)度工程量(按照现浇混凝土养护考虑)N1—施工用水定额（按300L/S考虑）T1—年季度有效作业日(按照320天考虑)t—每天工作班数（2班）K2—用水不均衡系数（按1.5）（2）施工现场生活用水量计算：q3=P1N3K4t×8×3600=2000×60×1.52×8×3600=3.13L/s其中：q3—施工现场生活用水量(L/S)P1—施工现场高峰昼夜人数（按照2000人考虑）N3—施工现场生活用水定额（取60L/人.班）K4—施工现场用水不均衡系数（取1.5）第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页t—每天工作班数（按两班考虑）（3）生活区生活用水量计算：q4=P2N4K524×3600=2000×100×224×3600=4.63L/s其中：q4—生活区生活用水量(L/S)P2—生活区居民人数（按照2000人考虑）N4—生活区昼夜全部生活用水定额，每一居民每昼夜为80~120L，取100L；K5—生活区用水不均衡系数（取2.00）（4）消防用水量计算：由于施工现场面积在25公顷以内因此消防水量在10~15L/s之间，因此本工程消防水量q5取15L/s（5）总用水量Q计算：q1+q3+q4=2.8+3.13+4.63=10.56L/s，因此总用水量Q总为：Q总=q5+12（q1第8页共11页第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共11页+q3+q4）=（15+10.56×0.5）×1.1=22.31L/s其中考虑了10%的不可避免的水管漏水损失。4.配水管网的布置：（1）水源选择：在施工现场的西南角有一个市政水源，供给整个施工现场的生活、消防和施工用水，在水源进场的地方设置水箱作为现场储水设备。（2）临时给水系统布置给水系统由取水设施—水泵、贮水构筑物—水箱、输水管和配水管综合而成，配水管网布...
