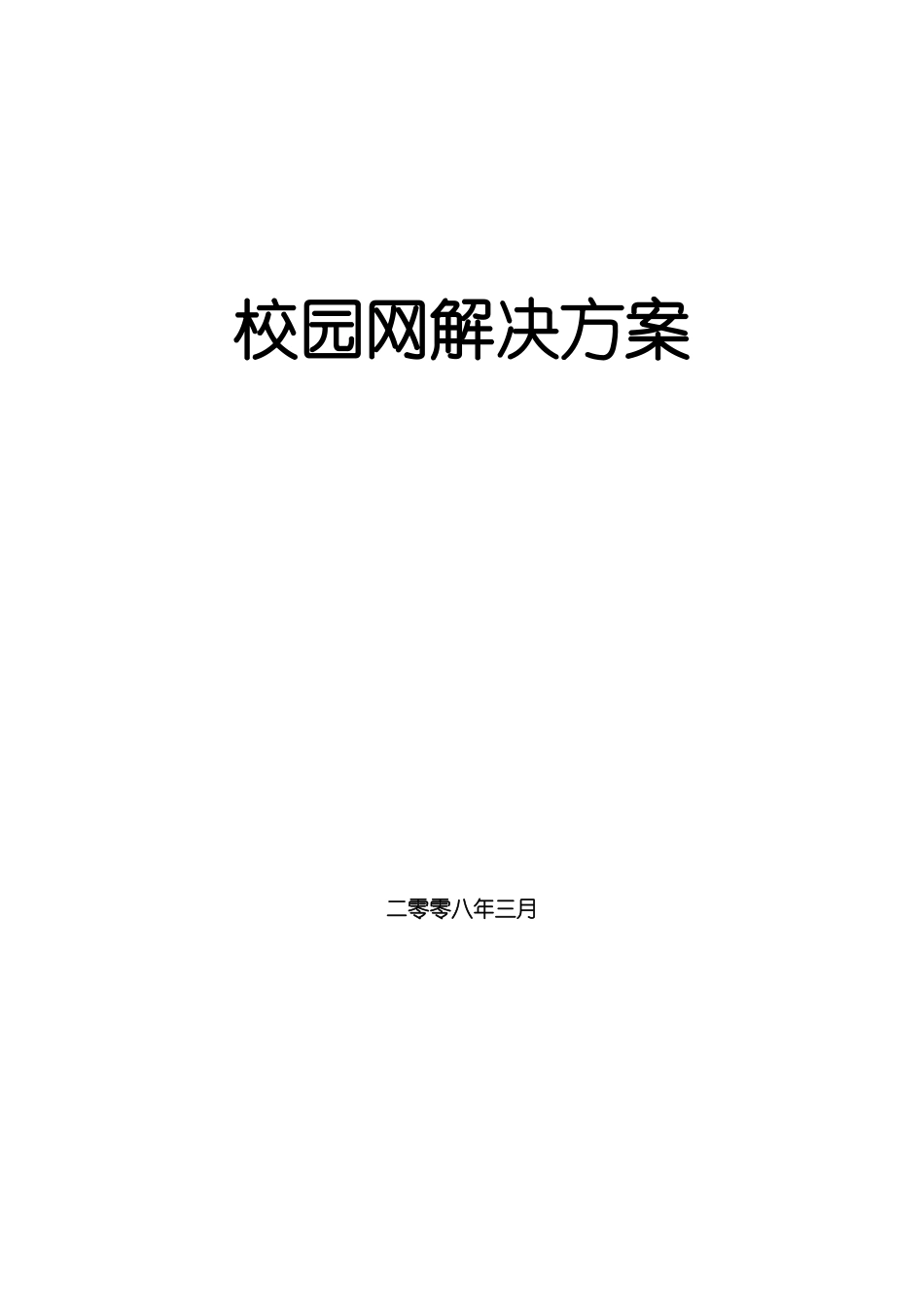

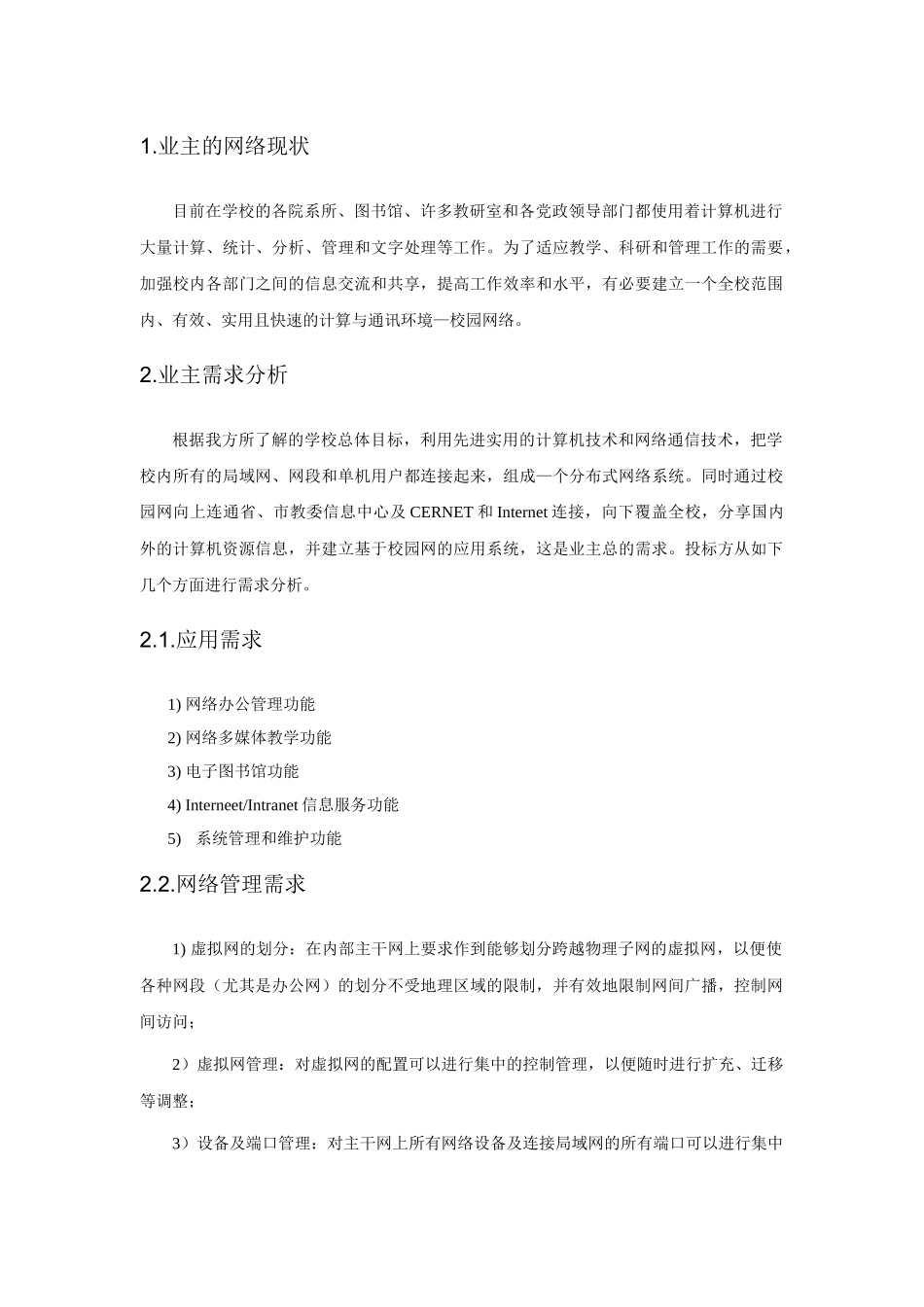

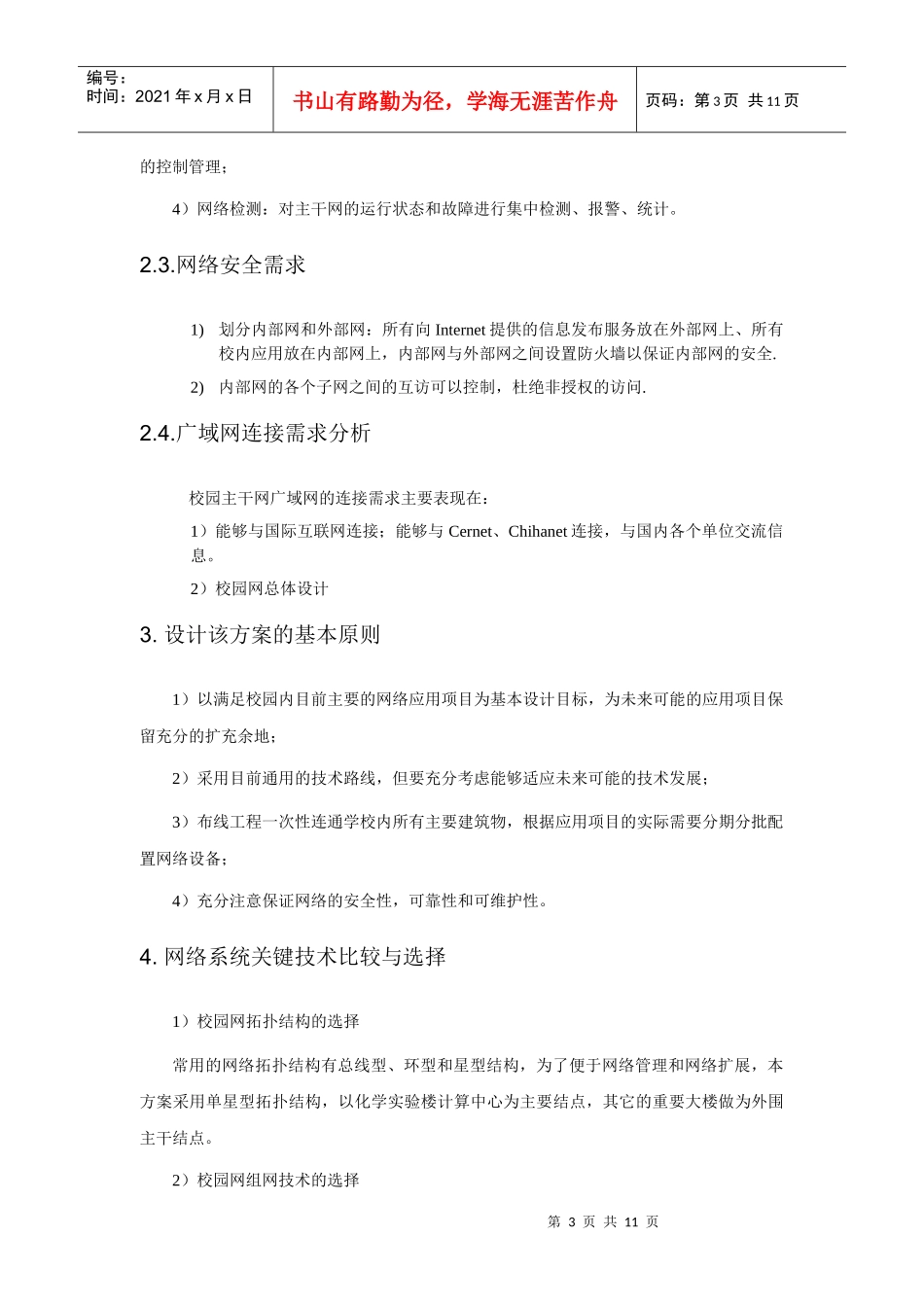

校园网解决方案二零零八年三月1.业主的网络现状目前在学校的各院系所、图书馆、许多教研室和各党政领导部门都使用着计算机进行大量计算、统计、分析、管理和文字处理等工作。为了适应教学、科研和管理工作的需要，加强校内各部门之间的信息交流和共享，提高工作效率和水平，有必要建立一个全校范围内、有效、实用且快速的计算与通讯环境—校园网络。2.业主需求分析根据我方所了解的学校总体目标，利用先进实用的计算机技术和网络通信技术，把学校内所有的局域网、网段和单机用户都连接起来，组成—个分布式网络系统。同时通过校园网向上连通省、市教委信息中心及CERNET和Internet连接，向下覆盖全校，分享国内外的计算机资源信息，并建立基于校园网的应用系统，这是业主总的需求。投标方从如下几个方面进行需求分析。2.1.应用需求1)网络办公管理功能2)网络多媒体教学功能3)电子图书馆功能4)Interneet/Intranet信息服务功能5)系统管理和维护功能2.2.网络管理需求1)虚拟网的划分：在内部主干网上要求作到能够划分跨越物理子网的虚拟网，以便使各种网段（尤其是办公网）的划分不受地理区域的限制，并有效地限制网间广播，控制网间访问；2）虚拟网管理：对虚拟网的配置可以进行集中的控制管理，以便随时进行扩充、迁移等调整；3）设备及端口管理：对主干网上所有网络设备及连接局域网的所有端口可以进行集中第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页的控制管理；4）网络检测：对主干网的运行状态和故障进行集中检测、报警、统计。2.3.网络安全需求1)划分内部网和外部网：所有向Internet提供的信息发布服务放在外部网上、所有校内应用放在内部网上，内部网与外部网之间设置防火墙以保证内部网的安全.2)内部网的各个子网之间的互访可以控制，杜绝非授权的访问.2.4.广域网连接需求分析校园主干网广域网的连接需求主要表现在：1）能够与国际互联网连接；能够与Cernet、Chihanet连接，与国内各个单位交流信息。2）校园网总体设计3.设计该方案的基本原则1）以满足校园内目前主要的网络应用项目为基本设计目标，为未来可能的应用项目保留充分的扩充余地；2）采用目前通用的技术路线，但要充分考虑能够适应未来可能的技术发展；3）布线工程一次性连通学校内所有主要建筑物，根据应用项目的实际需要分期分批配置网络设备；4）充分注意保证网络的安全性，可靠性和可维护性。4.网络系统关键技术比较与选择1）校园网拓扑结构的选择常用的网络拓扑结构有总线型、环型和星型结构，为了便于网络管理和网络扩展，本方案采用单星型拓扑结构，以化学实验楼计算中心为主要结点，其它的重要大楼做为外围主干结点。2）校园网组网技术的选择第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页目前常用的校园网主干网组网技术有100Mbps的快速以太网，100Mbps的FDDI，ATM网络和千兆以太网。本校园网主要采用快速以太交换网作为主干网的组网技术，快速以太交换网是性能较高的组网方式。它具有以下优点：技术成熟稳定；对传统的局域网及其应用有很好的支持；有效保护用户投资。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页5.总体方案概述5.1.通讯子网设计1)采用高速以太交换网体系结构、可扩展的单星型拓扑结构、300米以内的建筑物采用多模光缆布线结构；300米以外的建筑物采用单模/多模混装光缆的布线结构，保证向千兆位以太网技术迁移的可能性，每条光缆有50％的冗余度。光缆敷设采用地下管道直埋式，主管道保证50％的冗余度；主建筑物与网络中心之间采用单点对单点无中继管理模式。2)用联想LR-2501作为中心交换路由器，实现内部网上的第三层交换，保证内部网的性能（通讯带宽、响应速度、可管理性）；3）采用InterES-550F以太交换机作为主交换机，提供8个100Base-Fx口，带一个ES-500模块，4个10/100MFX口，支持三方交换、支持SNMP,使用8个10/100Base-TX连接WWW服务器，数据库服务器和网管PC，使用4个2口100Base-FX通过光纤连接到其他的建筑物，保证各主干的100M...
