某楼砖混结构模板施工方案VIP免费

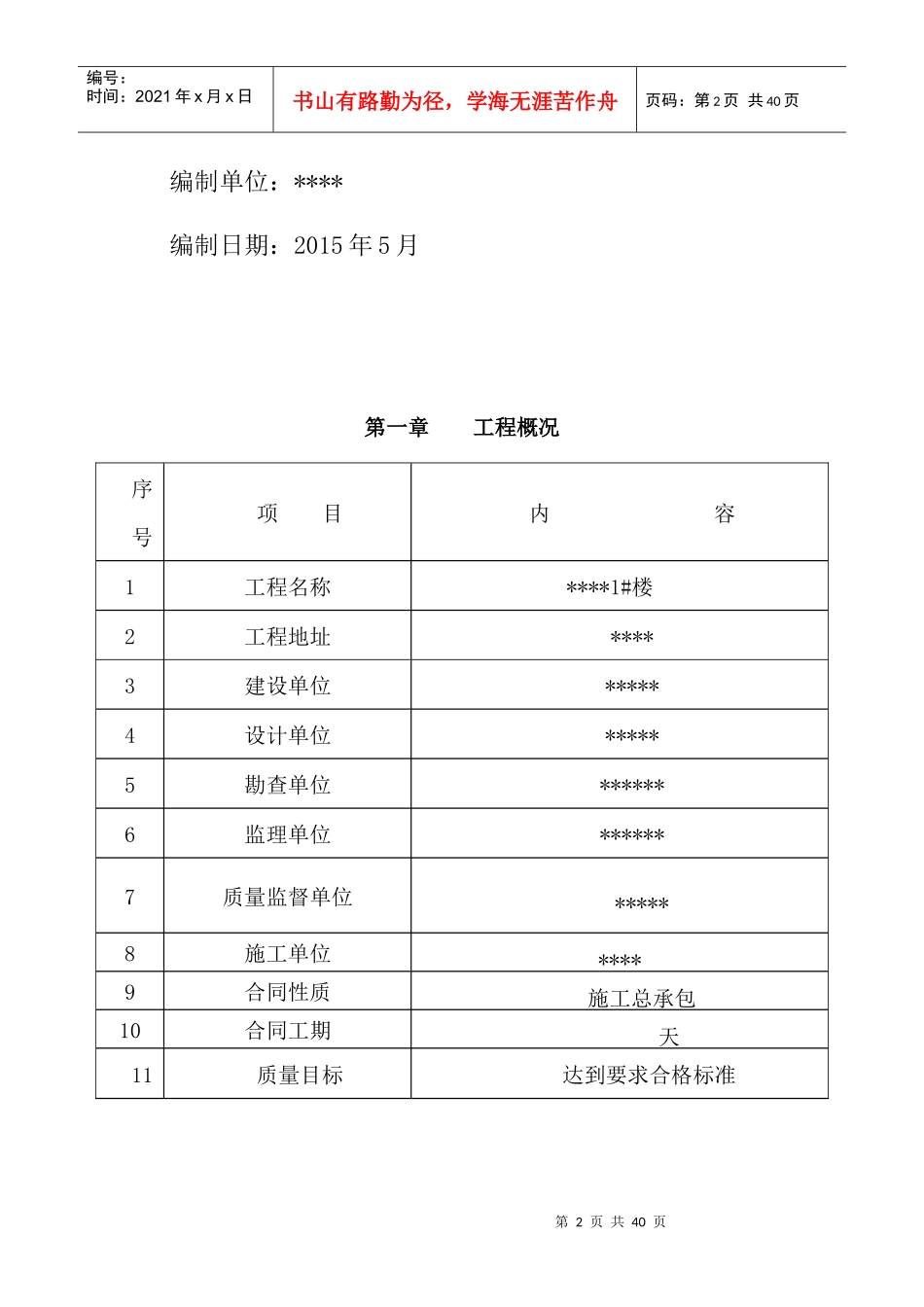

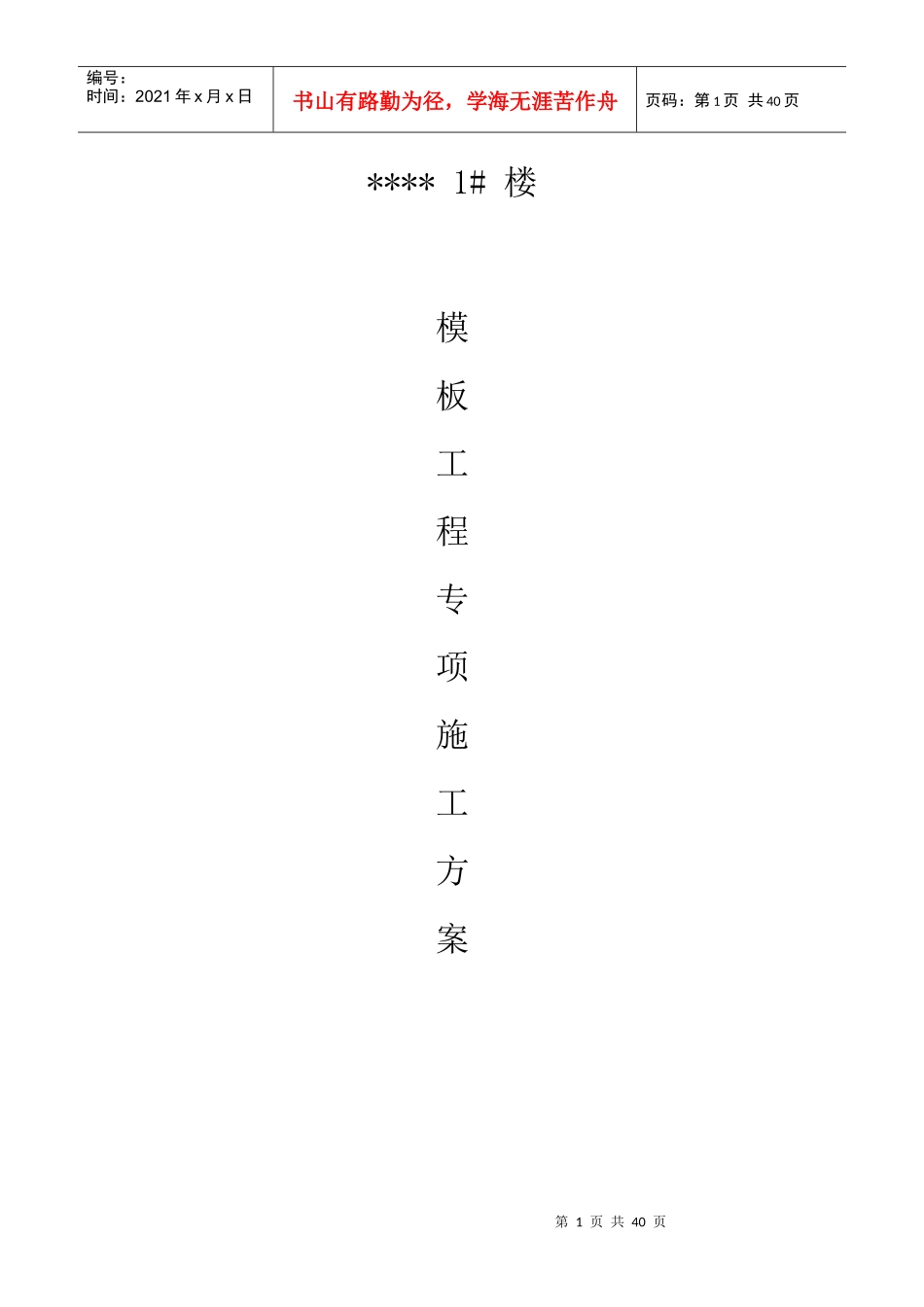

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页****1#楼模板工程专项施工方案第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页编制单位：****编制日期：2015年5月第一章工程概况序号项目内容1工程名称****1#楼2工程地址****3建设单位*****4设计单位*****5勘查单位******6监理单位******7质量监督单位*****8施工单位****9合同性质施工总承包10合同工期天11质量目标达到要求合格标准第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页第二章模板搭设一、材料规格及要求模板采用15mm厚的胶合板；扣件钢管支撑，钢管采用Φ48×3.5。模板及其支架应具有足够的刚度、强度和稳定性，能够可靠地承受新浇筑混凝土的自重和侧压力，及在施工过程中所产生的荷载。二、模板施工1、基础模板施工方法（1）、按图纸设计要求弹出轴线和支模边线；（2）、制作好的模板，用塔吊或人工搬运至操作点；（3）、在模板之间的拼结处，每块模板均贴好一条通长的胶带，使模板与模板拼结紧密，以防漏浆；（4）、在模板拼装前要刷脱模剂，脱模剂要涂刷均匀，不宜太薄，以免起不到脱模剂的作用，也不要太厚，以免影响砼的外观；（5）、安装模板：将准备好的模板内边对准基础表面或搂面上弹出的边线。进行拼装，在安装模板的过程当中至少要二个人配合进行工作，每相邻的两块模板安装就位后，立即用小木档在内外拼板的交接处，对模板进行临时固定。再进一步校正模板的垂直度、位置以及拼缝之间的严密性，然后用钢管进行最终固定，在固定的过程当中要注意随时对模板进行校正。2、梁模板第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页梁模板主要由底板和侧板组成，为承受垂直荷载，在梁的底板下每隔600mm用横向钢管顶撑来承托，沿梁跨度方向钢管支撑的间距为700mm。（1）、搭设排架：依照图纸，在梁下面搭设双排钢管，间距根据梁的宽度而定。立杆之间设立水平拉杆，互相拉撑成一整体，离楼地面200mm处设一道，以上每隔1200mm（底层）设一道，二层及以上每隔1200米设一道。在底层搭设排架时，先将地基夯实，并在地面上垫通长的垫板。在排架支撑搭设的过程当中，组织人员进行操平工作：从基准点引出一个高于地面500mm基点，用水准仪操平，并在梁的两边的钢管上用红漆作好标志，用于确定承托梁底板的钢管位置。在搭设承托底板的钢管之前，算出底板的具体位置。确定支撑底板钢管的位置，架设好钢管，底模板应起拱，起拱高度20mm，所以中间的承托钢管高度应再加上起拱高度。（2）、梁底板的固定：将制作好的梁底板运致操作点，在柱顶的梁缺口的两边沿底板表面拉线，调直底板，底板伸入柱模板中。调直后在底板两侧用扣件固定。（3）、侧模板的安装：为了钢筋绑扎方便，侧模板安装前先放好钢筋笼，也可以先支好一侧模板后，帮扎钢筋笼，然后再安装另一侧模板。将制作好的模板运致操作点；侧模的下边放在底板的承托上，第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页并包住底板，侧模不得伸入柱模，与柱模的外表面连接，用铁钉将连接处拼缝钉严，但决不允许影响柱模顶部的垂直度即要保证柱顶的尺寸。在底板承托钢管上架立管固顶侧板，再在立管上架设斜撑。立管顶部与侧模平齐，然后在立管上架设横档钢管，使横档钢管的上表面到侧模顶部的高度刚好等于一钢管的直径。（主要用于板模板支撑）3、板模板沿板长跨方向，在小横档钢管上满铺承托板模板的钢管，钢管平行于板的短跨。对于长跨较长的板，如果一块标准板铺不到位，应在中间加一根木横档用于固定模板。在板与柱交接的地方，应在板上弹出柱的边线，弹线要垂直、清晰，尺寸要准确，做到一次到位。在支板模板的过程当中，要时时校正梁上部的尺寸，二人配合工作，一个人控制梁上部的尺寸，另一人将板模板钉在四周梁侧模板上，使板的边沿与梁侧模的内表面在同一平面内，钉子间距为300MM—500MM。板与柱交接处，将板模板钉在柱的模板...
