管道过河沉管施工方案VIP免费

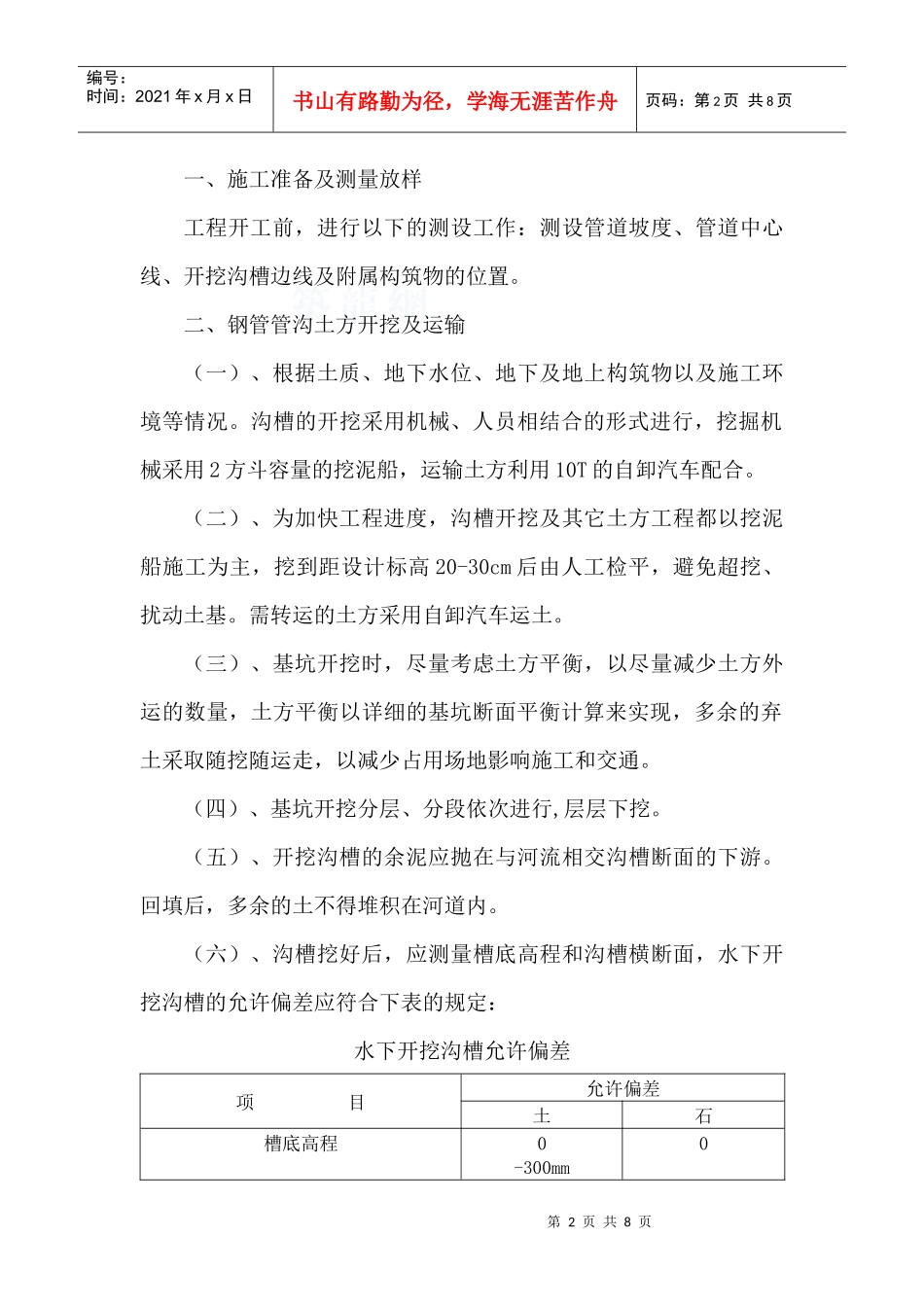

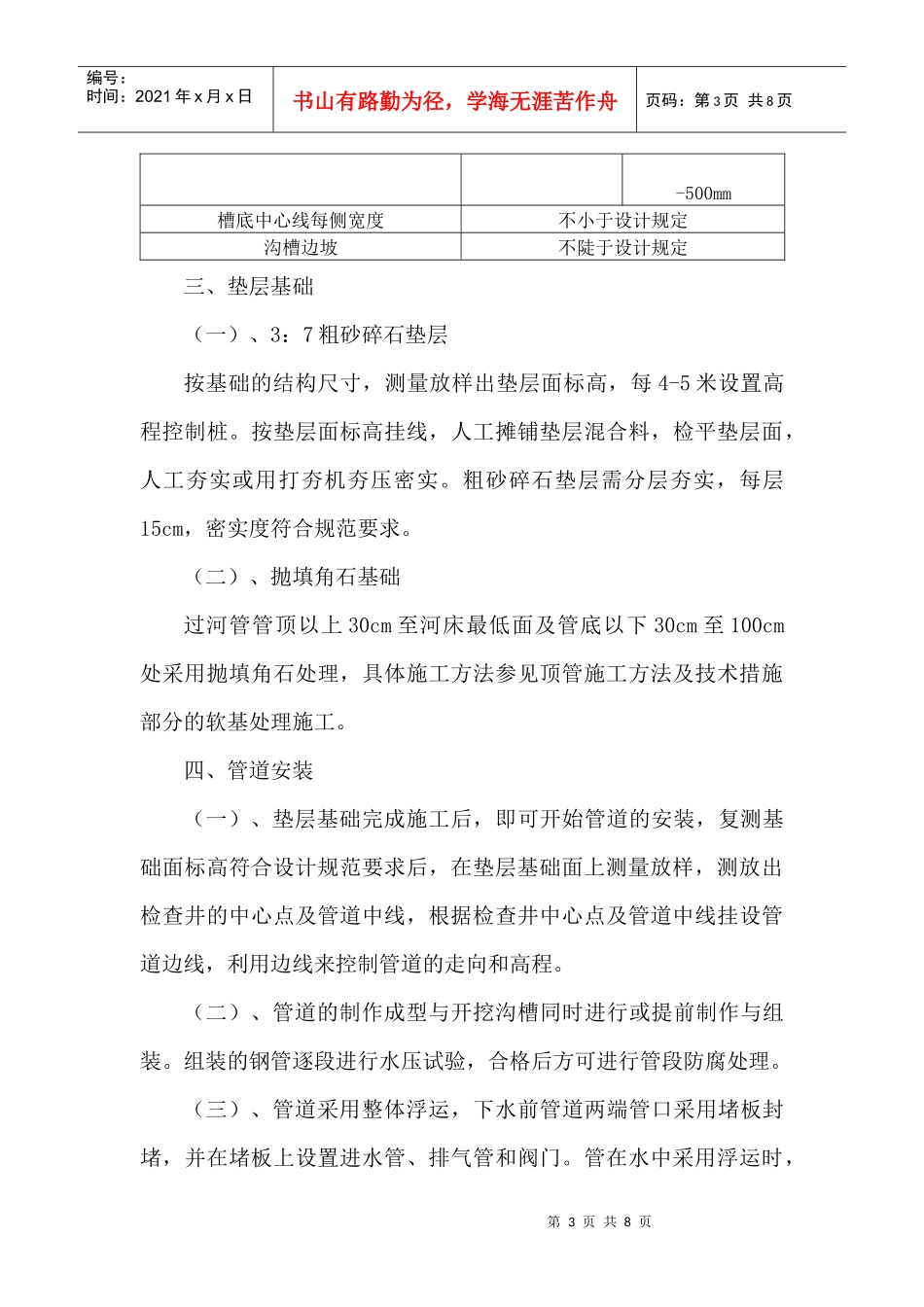

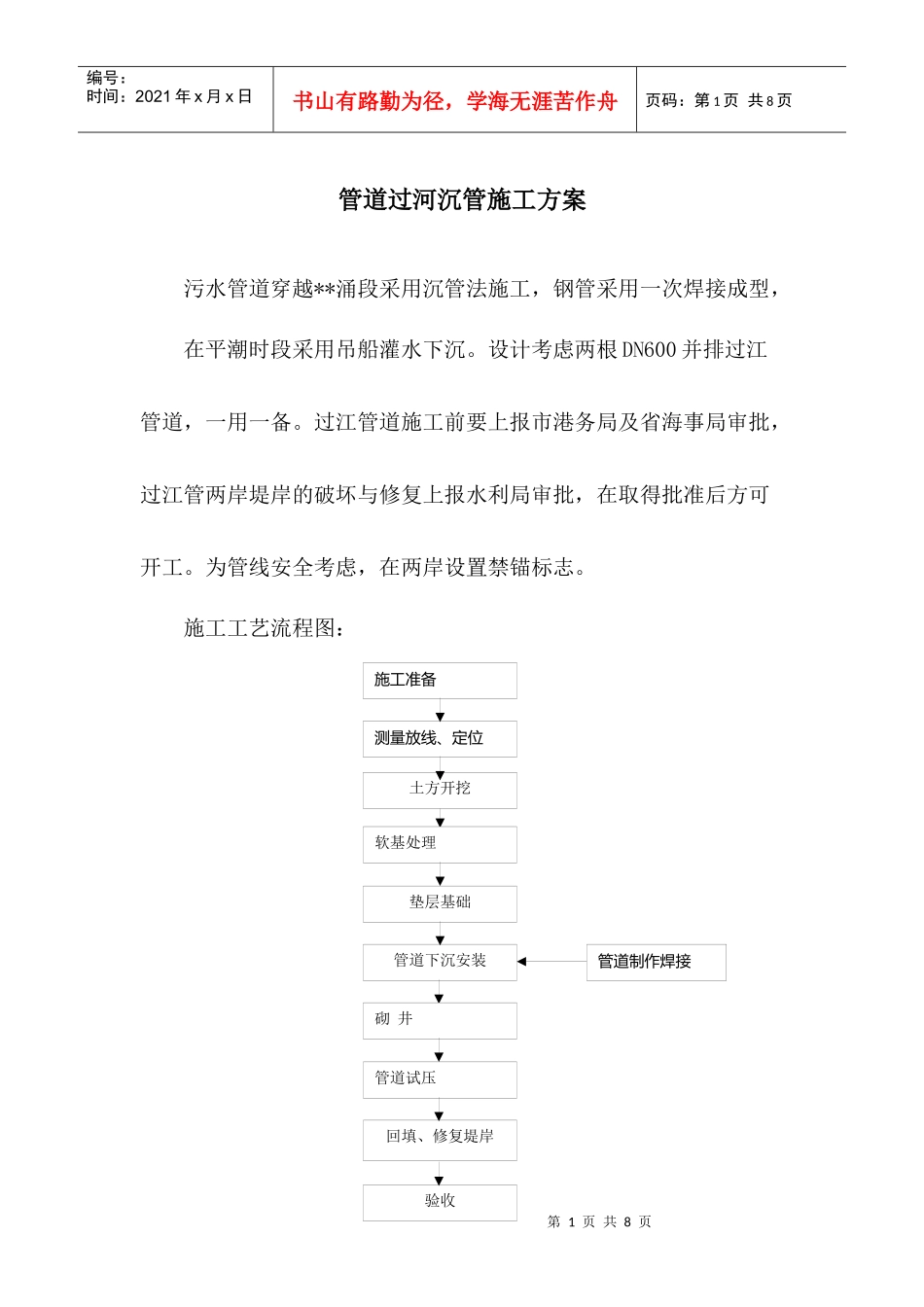

第1页共8页施工准备测量放线、定位土方开挖垫层基础管道下沉安装回填、修复堤岸验收管道制作焊接软基处理砌井管道试压编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页管道过河沉管施工方案污水管道穿越**涌段采用沉管法施工，钢管采用一次焊接成型，在平潮时段采用吊船灌水下沉。设计考虑两根DN600并排过江管道，一用一备。过江管道施工前要上报市港务局及省海事局审批，过江管两岸堤岸的破坏与修复上报水利局审批，在取得批准后方可开工。为管线安全考虑，在两岸设置禁锚标志。施工工艺流程图：第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页一、施工准备及测量放样工程开工前，进行以下的测设工作：测设管道坡度、管道中心线、开挖沟槽边线及附属构筑物的位置。二、钢管管沟土方开挖及运输（一）、根据土质、地下水位、地下及地上构筑物以及施工环境等情况。沟槽的开挖采用机械、人员相结合的形式进行，挖掘机械采用2方斗容量的挖泥船，运输土方利用10T的自卸汽车配合。（二）、为加快工程进度，沟槽开挖及其它土方工程都以挖泥船施工为主，挖到距设计标高20-30cm后由人工检平，避免超挖、扰动土基。需转运的土方采用自卸汽车运土。（三）、基坑开挖时，尽量考虑土方平衡，以尽量减少土方外运的数量，土方平衡以详细的基坑断面平衡计算来实现，多余的弃土采取随挖随运走，以减少占用场地影响施工和交通。（四）、基坑开挖分层、分段依次进行,层层下挖。（五）、开挖沟槽的余泥应抛在与河流相交沟槽断面的下游。回填后，多余的土不得堆积在河道内。（六）、沟槽挖好后，应测量槽底高程和沟槽横断面，水下开挖沟槽的允许偏差应符合下表的规定：水下开挖沟槽允许偏差项目允许偏差土石槽底高程0-300mm0第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页-500mm槽底中心线每侧宽度不小于设计规定沟槽边坡不陡于设计规定三、垫层基础（一）、3：7粗砂碎石垫层按基础的结构尺寸，测量放样出垫层面标高，每4-5米设置高程控制桩。按垫层面标高挂线，人工摊铺垫层混合料，检平垫层面，人工夯实或用打夯机夯压密实。粗砂碎石垫层需分层夯实，每层15cm，密实度符合规范要求。（二）、抛填角石基础过河管管顶以上30cm至河床最低面及管底以下30cm至100cm处采用抛填角石处理，具体施工方法参见顶管施工方法及技术措施部分的软基处理施工。四、管道安装（一）、垫层基础完成施工后，即可开始管道的安装，复测基础面标高符合设计规范要求后，在垫层基础面上测量放样，测放出检查井的中心点及管道中线，根据检查井中心点及管道中线挂设管道边线，利用边线来控制管道的走向和高程。（二）、管道的制作成型与开挖沟槽同时进行或提前制作与组装。组装的钢管逐段进行水压试验，合格后方可进行管段防腐处理。（三）、管道采用整体浮运，下水前管道两端管口采用堵板封堵，并在堵板上设置进水管、排气管和阀门。管在水中采用浮运时，第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页应保护外防腐层不受损坏，当外防腐层局部损坏时应及时修补。按设计图纸要求，采用预制管构件，按设计管道尺寸、质量要求，验收预制管（钢管的管道防腐处理在加工厂完成，验收合格后再运至现场安装，焊接部位的防腐处理则在现场焊接完成后同步完成）。预制管机械运输到现场基坑旁边，人工配合管道就位、安装。（四）、管下沉时应注意事项：1、测量定位准确，并在下沉中经常校测；2、管道充水时同时排气；3、下沉速度不得过快；4、两端起重设备在吊装时应保持管道水平，并同步沉放于槽底就位，将管道稳固后，再撤走起重设备。水下铺设管道允许偏差(mm)（五）、下管以后，对线校正。检查管底与沟底接触的均匀程度和紧密性，管下如有冲刷，应采用砂或砾石填铺。（六）、管道稳定后，再复核一次流水高程，并检查接口情况，发现问题及时采取措施处理。五、管道焊接项目允许偏差轴线位置高程给水管道500-200排水管道500-100第5页共8页第4页共8页编号：时间：2021...
