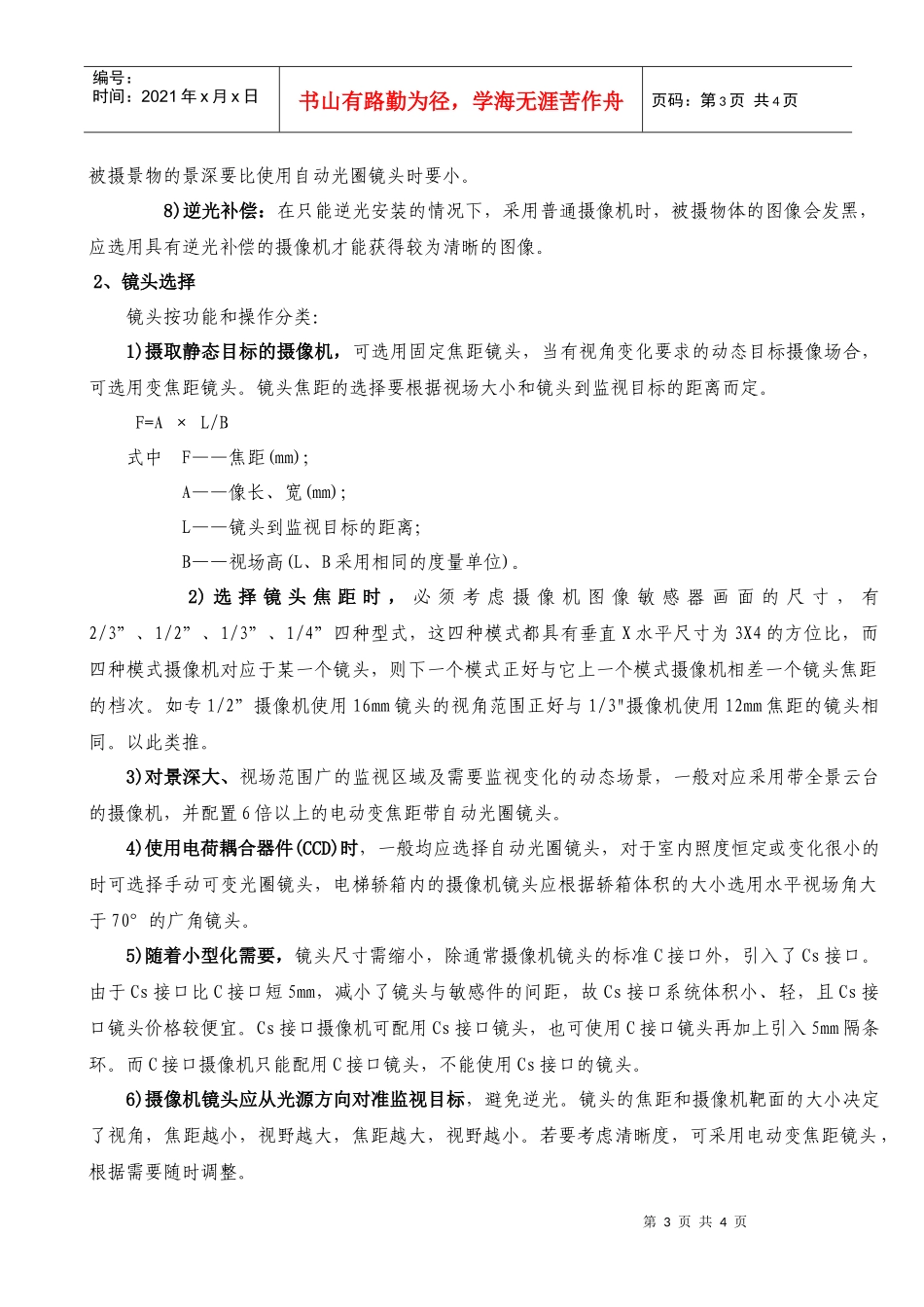

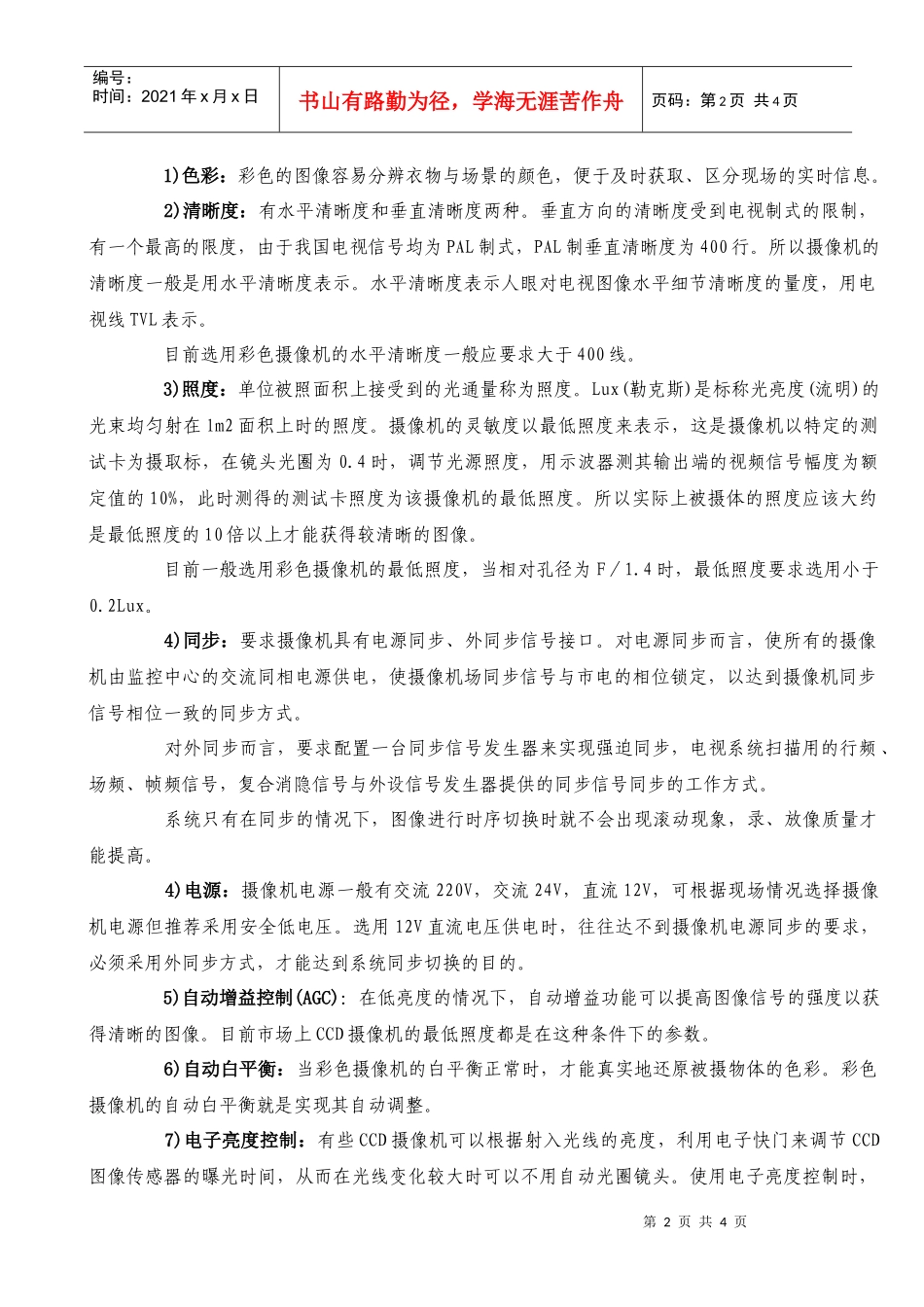

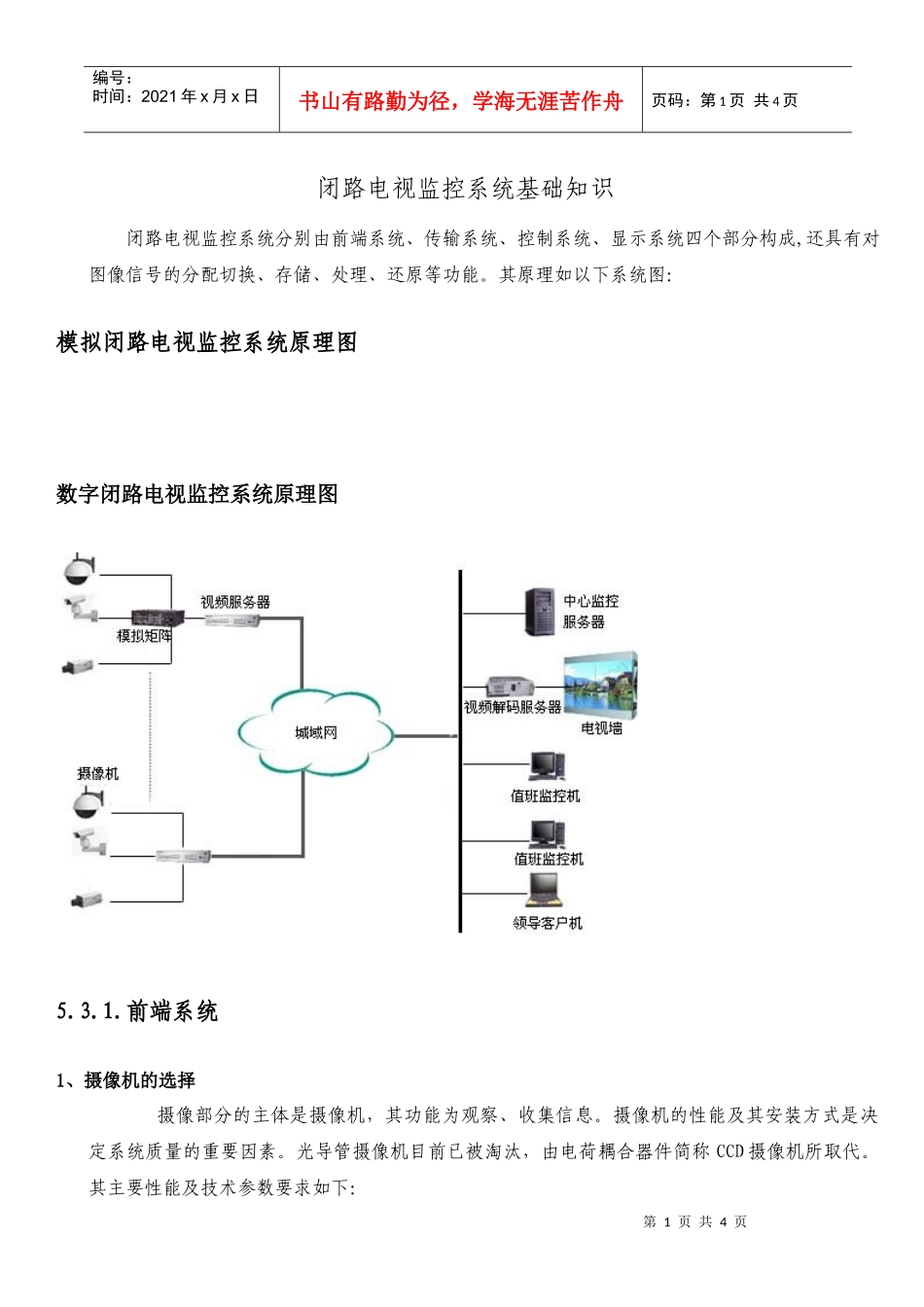

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页闭路电视监控系统基础知识闭路电视监控系统分别由前端系统、传输系统、控制系统、显示系统四个部分构成,还具有对图像信号的分配切换、存储、处理、还原等功能。其原理如以下系统图：模拟闭路电视监控系统原理图数字闭路电视监控系统原理图5.3.1.前端系统1、摄像机的选择摄像部分的主体是摄像机，其功能为观察、收集信息。摄像机的性能及其安装方式是决定系统质量的重要因素。光导管摄像机目前已被淘汰，由电荷耦合器件简称CCD摄像机所取代。其主要性能及技术参数要求如下：第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页1)色彩：彩色的图像容易分辨衣物与场景的颜色，便于及时获取、区分现场的实时信息。2)清晰度：有水平清晰度和垂直清晰度两种。垂直方向的清晰度受到电视制式的限制，有一个最高的限度，由于我国电视信号均为PAL制式，PAL制垂直清晰度为400行。所以摄像机的清晰度一般是用水平清晰度表示。水平清晰度表示人眼对电视图像水平细节清晰度的量度，用电视线TVL表示。目前选用彩色摄像机的水平清晰度一般应要求大于400线。3)照度：单位被照面积上接受到的光通量称为照度。Lux(勒克斯)是标称光亮度(流明)的光束均匀射在lm2面积上时的照度。摄像机的灵敏度以最低照度来表示，这是摄像机以特定的测试卡为摄取标，在镜头光圈为0.4时，调节光源照度，用示波器测其输出端的视频信号幅度为额定值的10%，此时测得的测试卡照度为该摄像机的最低照度。所以实际上被摄体的照度应该大约是最低照度的10倍以上才能获得较清晰的图像。目前一般选用彩色摄像机的最低照度，当相对孔径为F／1.4时，最低照度要求选用小于0.2Lux。4)同步：要求摄像机具有电源同步、外同步信号接口。对电源同步而言，使所有的摄像机由监控中心的交流同相电源供电，使摄像机场同步信号与市电的相位锁定，以达到摄像机同步信号相位一致的同步方式。对外同步而言，要求配置一台同步信号发生器来实现强迫同步，电视系统扫描用的行频、场频、帧频信号，复合消隐信号与外设信号发生器提供的同步信号同步的工作方式。系统只有在同步的情况下，图像进行时序切换时就不会出现滚动现象，录、放像质量才能提高。4)电源：摄像机电源一般有交流220V，交流24V，直流12V，可根据现场情况选择摄像机电源但推荐采用安全低电压。选用12V直流电压供电时，往往达不到摄像机电源同步的要求，必须采用外同步方式，才能达到系统同步切换的目的。5)自动增益控制(AGC)：在低亮度的情况下，自动增益功能可以提高图像信号的强度以获得清晰的图像。目前市场上CCD摄像机的最低照度都是在这种条件下的参数。6)自动白平衡：当彩色摄像机的白平衡正常时，才能真实地还原被摄物体的色彩。彩色摄像机的自动白平衡就是实现其自动调整。7)电子亮度控制：有些CCD摄像机可以根据射入光线的亮度，利用电子快门来调节CCD图像传感器的曝光时间，从而在光线变化较大时可以不用自动光圈镜头。使用电子亮度控制时，第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页被摄景物的景深要比使用自动光圈镜头时要小。8)逆光补偿：在只能逆光安装的情况下，采用普通摄像机时，被摄物体的图像会发黑，应选用具有逆光补偿的摄像机才能获得较为清晰的图像。2、镜头选择镜头按功能和操作分类：1)摄取静态目标的摄像机，可选用固定焦距镜头，当有视角变化要求的动态目标摄像场合，可选用变焦距镜头。镜头焦距的选择要根据视场大小和镜头到监视目标的距离而定。F=A×L/B式中F——焦距(mm)；A——像长、宽(mm)；L——镜头到监视目标的距离；B——视场高(L、B采用相同的度量单位)。2)选择镜头焦距时，必须考虑摄像机图像敏感器画面的尺寸，有2/3”、1/2”、1/3”、1/4”四种型式，这四种模式都具有垂直X水平尺寸为3X4的方位比，而四种模式摄像机对应于某一个镜头，则下一个模式正好与它上一个模式摄像机相差一个镜头焦距的档次。如专1/2”摄像机使用16mm镜头的视角范围正好与1/3"摄像机使用1...
