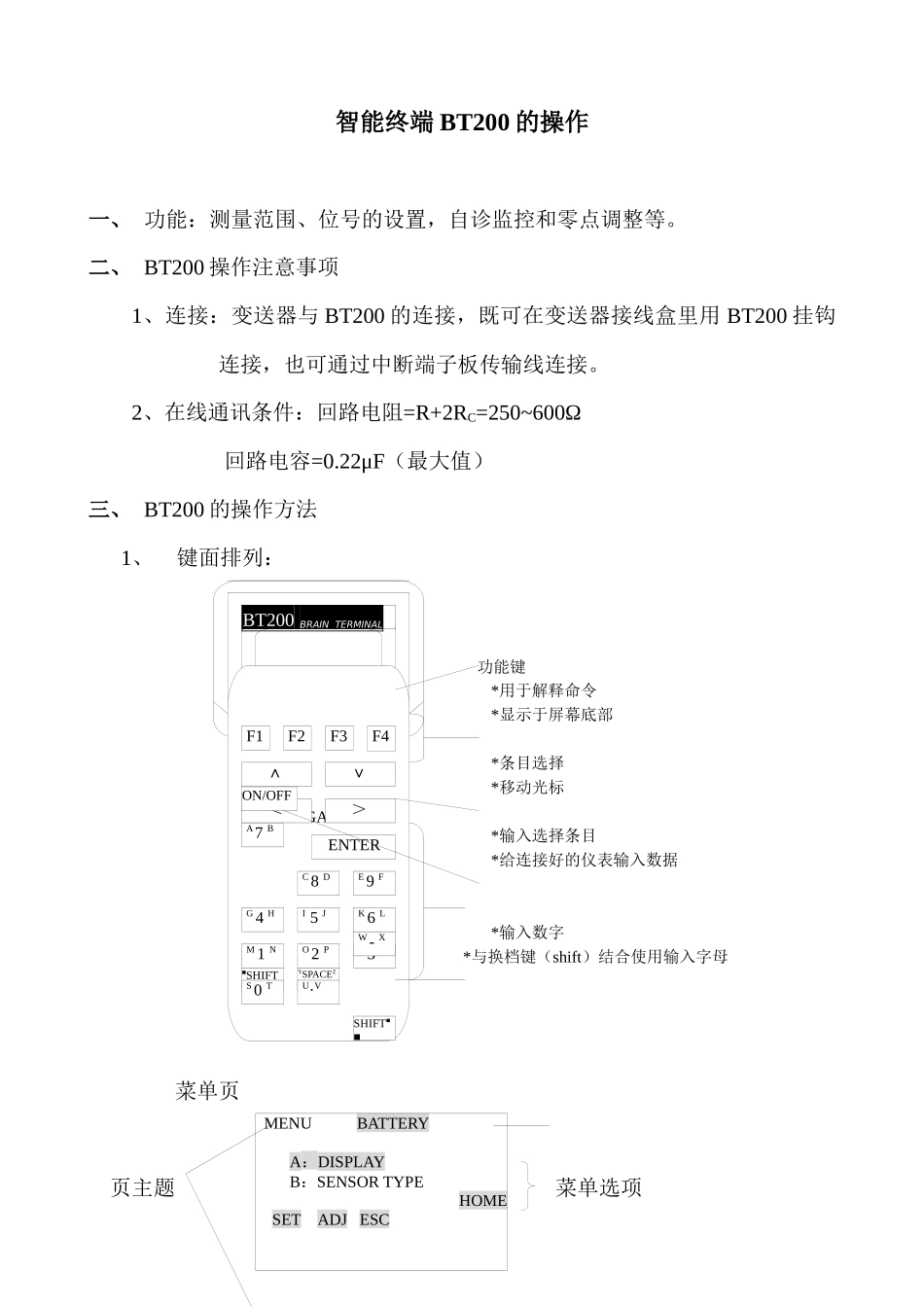

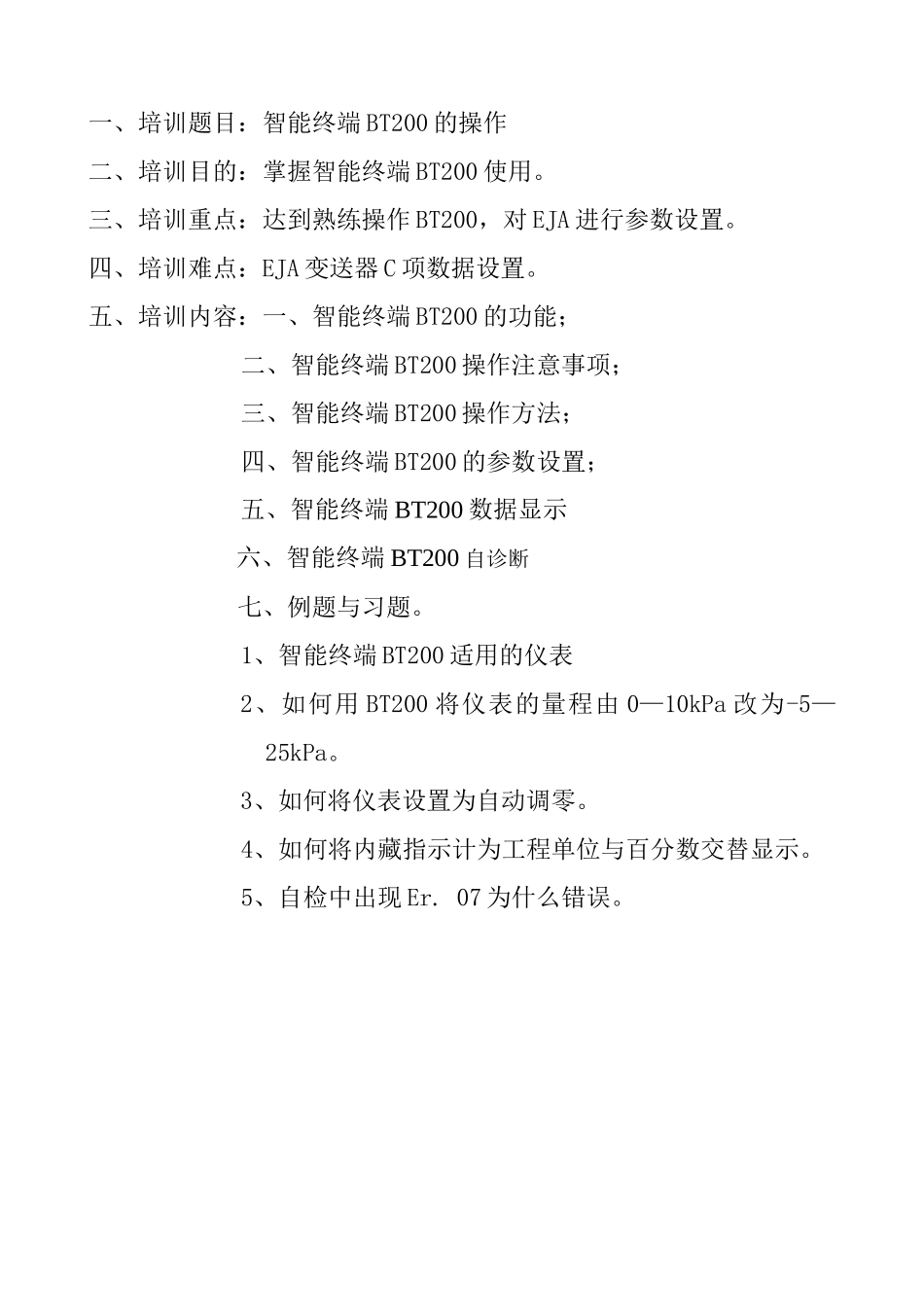

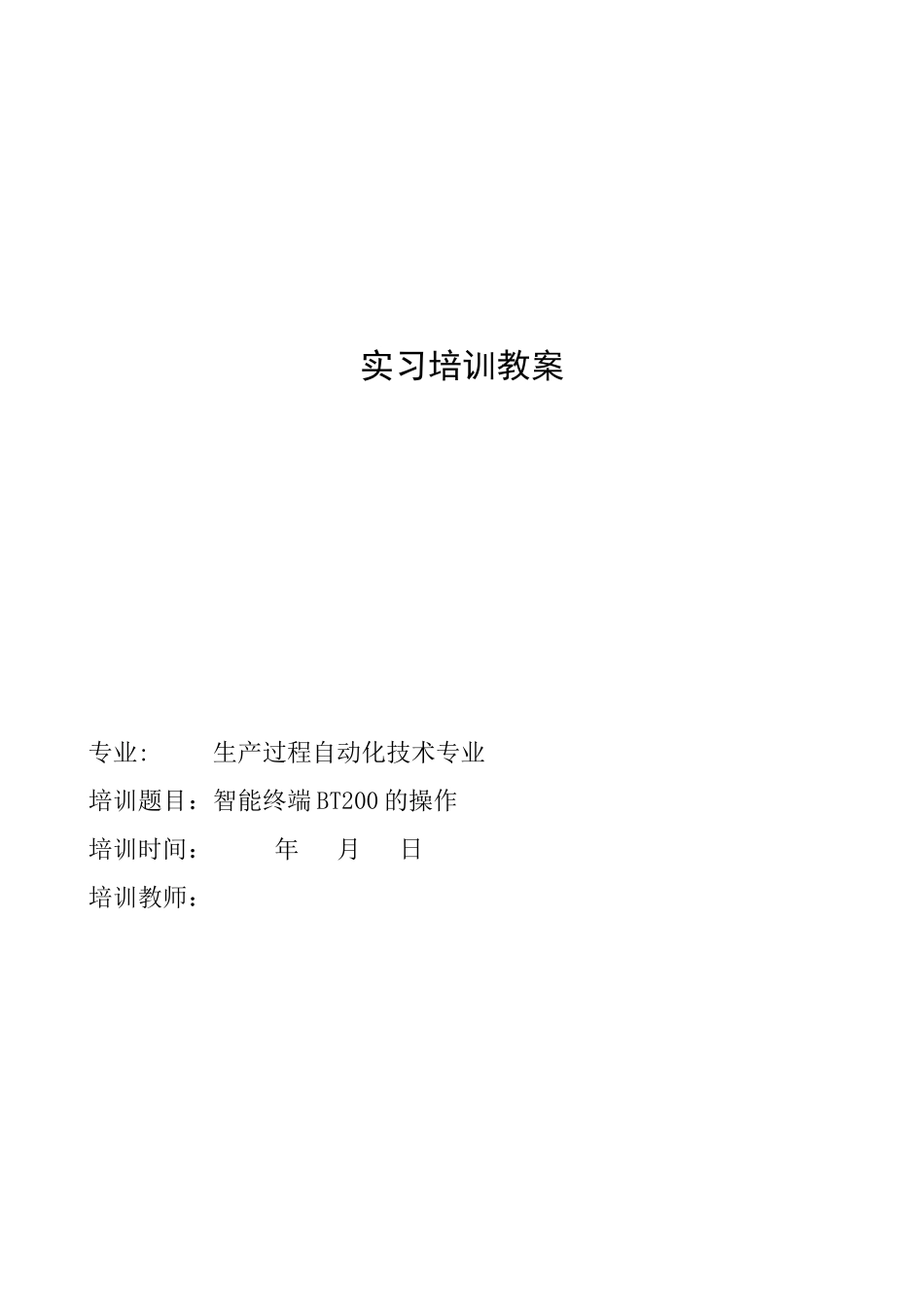

实习培训教案专业:生产过程自动化技术专业培训题目:智能终端BT200的操作培训时间:年月日培训教师:一、培训题目:智能终端BT200的操作二、培训目的:掌握智能终端BT200使用。三、培训重点:达到熟练操作BT200,对EJA进行参数设置。四、培训难点:EJA变送器C项数据设置。五、培训内容:一、智能终端BT200的功能;二、智能终端BT200操作注意事项;三、智能终端BT200操作方法;四、智能终端BT200的参数设置;五、智能终端BT200数据显示六、智能终端BT200自诊断七、例题与习题。1、智能终端BT200适用的仪表2、如何用BT200将仪表的量程由0—10kPa改为-5—25kPa。3、如何将仪表设置为自动调零。4、如何将内藏指示计为工程单位与百分数交替显示。5、自检中出现Er.07为什么错误。智能终端BT200的操作一、功能:测量范围、位号的设置,自诊监控和零点调整等。二、BT200操作注意事项1、连接:变送器与BT200的连接,既可在变送器接线盒里用BT200挂钩连接,也可通过中断端子板传输线连接。2、在线通讯条件:回路电阻=R+2RC=250~600Ω回路电容=0.22μF(最大值)三、BT200的操作方法1、键面排列:功能键*用于解释命令*显示于屏幕底部移位键*条目选择*移动光标回车键*输入选择条目*给连接好的仪表输入数据电源开/关键字母数字键*输入数字*与换档键(shift)结合使用输入字母换档键菜单页电源信息页主题菜单选项YOKOGAWA◆F1F2F4F3∧∨<>ON/OFFENTERA7BC8DE9FG4HI5JK6LM1NO2PQ3RYSPACEZ■SHIFTSHIFT■■W-XU·VS0TMENUBATTERYA:DISPLAYB:SENSORTYPEHOMESETADJESCBT200BRAINTERMINAL(共6种显示)参量页参量功能命令BT200键面图2、操作键的功能⑴数字/字母键和SHIFT键利用数字/字母键直接输入数字,结合SHIFT键可以输入字母a:输入数字、符号和空格(0—9…)直接按数字/字母键输入按键操作-4W-XG4H0.3S0TU·VQ3R1└┘-9M1NYSPACEZW-XE9Fb:输入字母(A—Z)选按下shift键,再同时按数字/字母键,则输入数字/字母键上与shift键边侧位置相对应的字母.注意在按数字/字母键前必须先按下shift键。A7BPLRAMA10:OUTPUT100.0%A11:ENGROUTPUT1000mmH2OA20:AMPTEMP23degcDATADIAGPRNTESC■SHIFTSHIFT■数字/字母键数字/字母键上的左侧字母上右侧字母输入按键操作W■SHIFTW-XIC■SHIFTI5J■SHIFTC8DJ.BSHIFT■I5JU.VA7B*用功能键[F2]CAPS选择字母大小定。每按一次F2键,大小写字形作一次更换并锁定。输入大写输入小写CODECAPSCLRESCCODECAPSCLRESC输入按键操作BoySHIFT■A7BF2■SHIFTO2P■SHIFTYDPSCEZ(B)(Lowercase)(0)(y)*使用功能键[F1]输入符号。每按一下[F1]CODE键,以下符号将逐个有光标位置顺次出现:1。-、+*)(’&%$#”!这些符号后面输入字母,要选按[>]移动光标。输入按键操作I/mF2SHIFT■K6LF1>■SHIFTM1N(Lowercase)(1)(/)(m)*使用功能键[F1]输⑵功能键功能命令F1F2F3F4功能键功能命令表命令功能ADJ显示ADJ(调整)菜单CAPS/caps大小写选择CODE选择符号CLR清除输入数据或删除所有数据DATA修改参数DEL删除一个字符DIAG调用自检页ESC返回上一页HOME显示菜单页NO放弃设置,光标回到前面作标OK继续显示下一页PARM键入参数设置模式SET显示SET(设置)菜单SLOT返回监视页UTIL调用公共页COPY屏幕打印ON/OFF3、用操作键调示菜单MENUA:DISPLAYB:SENSORTYPEHOMESETADJESC公共页由如下条目组成1、BT200证件设置2、加密代码设置3、信息语言转换(日语或英语)4、LCD对比度调节ENTERF1(UTIL)5、设置打印温度(仅限BT200—P00)F4(ESC)ENTERF3(ADJ)(设置菜单页)(HOMEMENUPAMEL)F2(SET)(调整菜单页)ENTERENTERENTERENTER设置页关于参数读入与读出和打印输出参阅“BT200使用说明书”四、BT200的参数设置—WELCOME—BRAINTERMINALID:BT200checkconnoctionpushENTERkeyUTILFEEDUTILITY1.1D2.SECURITY3.LANGUAGESELECT4.LCDCONTRAST5.PRINTERADJUSTESCPARAM01:MODELEJA110-DM02:TAGNO.YOKOGAWA03:SELFCHECKGOODOKMENUA:DISPLAYB:SENSORTYPEHOMESETADJESCPARAMA60:SELFCHECKGOODHOMESETAJESPARAMA21:CAPSULEIEMP26.5degCHOMESETAJESPARAMA10:OUTPUT(%)50.0%A...
