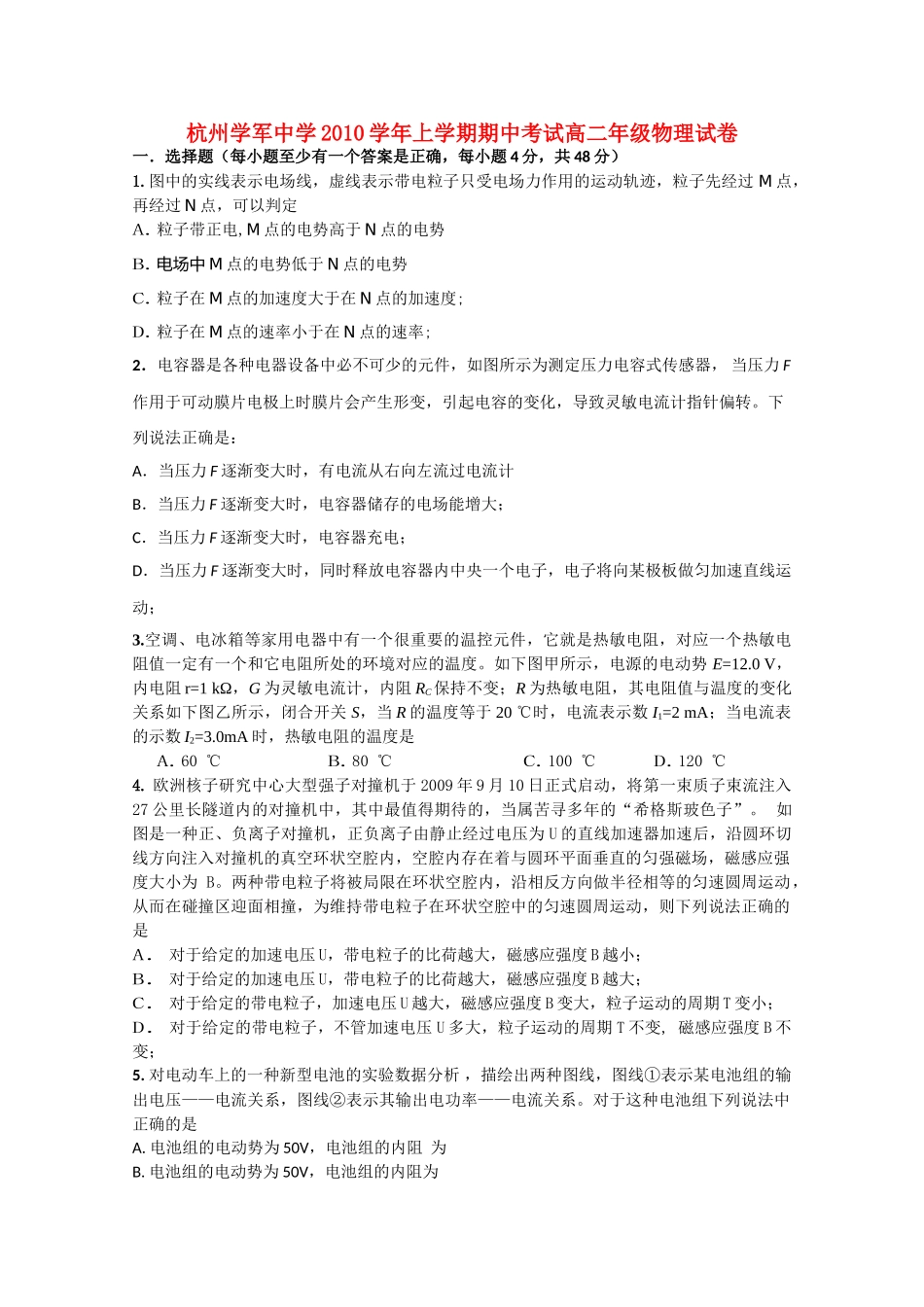

杭州学军中学2010学年上学期期中考试高二年级物理试卷一.选择题(每小题至少有一个答案是正确,每小题4分,共48分)1.图中的实线表示电场线,虚线表示带电粒子只受电场力作用的运动轨迹,粒子先经过M点,再经过N点,可以判定A.粒子带正电,M点的电势高于N点的电势B.电场中M点的电势低于N点的电势C.粒子在M点的加速度大于在N点的加速度;D.粒子在M点的速率小于在N点的速率;2.电容器是各种电器设备中必不可少的元件,如图所示为测定压力电容式传感器,当压力F作用于可动膜片电极上时膜片会产生形变,引起电容的变化,导致灵敏电流计指针偏转。下列说法正确是:A.当压力F逐渐变大时,有电流从右向左流过电流计B.当压力F逐渐变大时,电容器储存的电场能增大;C.当压力F逐渐变大时,电容器充电;D.当压力F逐渐变大时,同时释放电容器内中央一个电子,电子将向某极板做匀加速直线运动;3.空调、电冰箱等家用电器中有一个很重要的温控元件,它就是热敏电阻,对应一个热敏电阻值一定有一个和它电阻所处的环境对应的温度。如下图甲所示,电源的电动势E=12.0V,内电阻r=1kΩ,G为灵敏电流计,内阻RC保持不变;R为热敏电阻,其电阻值与温度的变化关系如下图乙所示,闭合开关S,当R的温度等于20℃时,电流表示数I1=2mA;当电流表的示数I2=3.0mA时,热敏电阻的温度是A.60℃B.80℃C.100℃D.120℃4.欧洲核子研究中心大型强子对撞机于2009年9月10日正式启动,将第一束质子束流注入27公里长隧道内的对撞机中,其中最值得期待的,当属苦寻多年的“希格斯玻色子”。如图是一种正、负离子对撞机,正负离子由静止经过电压为U的直线加速器加速后,沿圆环切线方向注入对撞机的真空环状空腔内,空腔内存在着与圆环平面垂直的匀强磁场,磁感应强度大小为B。两种带电粒子将被局限在环状空腔内,沿相反方向做半径相等的匀速圆周运动,从而在碰撞区迎面相撞,为维持带电粒子在环状空腔中的匀速圆周运动,则下列说法正确的是A.对于给定的加速电压U,带电粒子的比荷越大,磁感应强度B越小;B.对于给定的加速电压U,带电粒子的比荷越大,磁感应强度B越大;C.对于给定的带电粒子,加速电压U越大,磁感应强度B变大,粒子运动的周期T变小;D.对于给定的带电粒子,不管加速电压U多大,粒子运动的周期T不变,磁感应强度B不变;5.对电动车上的一种新型电池的实验数据分析,描绘出两种图线,图线①表示某电池组的输出电压——电流关系,图线②表示其输出电功率——电流关系。对于这种电池组下列说法中正确的是A.电池组的电动势为50V,电池组的内阻为B.电池组的电动势为50V,电池组的内阻为C.电池组输出电功率为120W时,输出电压为30VD.若将该电池组接在某一灯泡上,电源可输出的最大功率为125W6.如图所示电路中,闭合电键S,当滑动变阻器的滑臂P由变阻器的右端向左滑动的过程中,下列说法中正确的有:(已知:电源的内阻r>R2,电阻R1的阻值小于滑动变阻器R0的最大阻值,电压表和电流表均为理想电表)A.V1的示数先变大后变小,V2的示数先变小后变大B.R2上消耗的功率先变小后变大C.电源的输出功率先变小后变大D.A1的示数不断变大,A2的示数不断变小7.在匀强磁场B的区域中有一光滑斜面体,在斜面体上放置一根长为L,质量为m的导线,当通以如图所示方向的电流后,导线恰能保持静止,则磁感应强度B满足A.方向垂直斜面向上B.,方向垂直斜面向下C.,方向竖直向下D.,方向水平向左8.下图所示,A.B.C是多用表在进行不同测量时转换开关分别指示的位置,D是多用表表盘指针在测量时的偏转位置.正确的是:ABCD①A是________档,若用此档测量,指针偏转如D,则读数是________;②B是________档,若用此档测量,指针偏转如D,则读数是________;③C是________档,若用此档测量,指针偏转如D,则读数是________A.①欧姆,3Ω②电流;③B.①欧姆,3KΩ,②电流;A③C.①欧姆,3Ω,②电流;③电压,30.VD.①欧姆,5KΩ②电流;③9.如图所示为一个质量为m、带电量为+q的圆环,可在水平放置的足够长的粗糙细杆上滑动,细杆处于磁感应强度为B的匀强磁场中。现给圆环向右初速度v0,在以后的运动过程中,圆环克服摩擦力所做的功可能为:...
