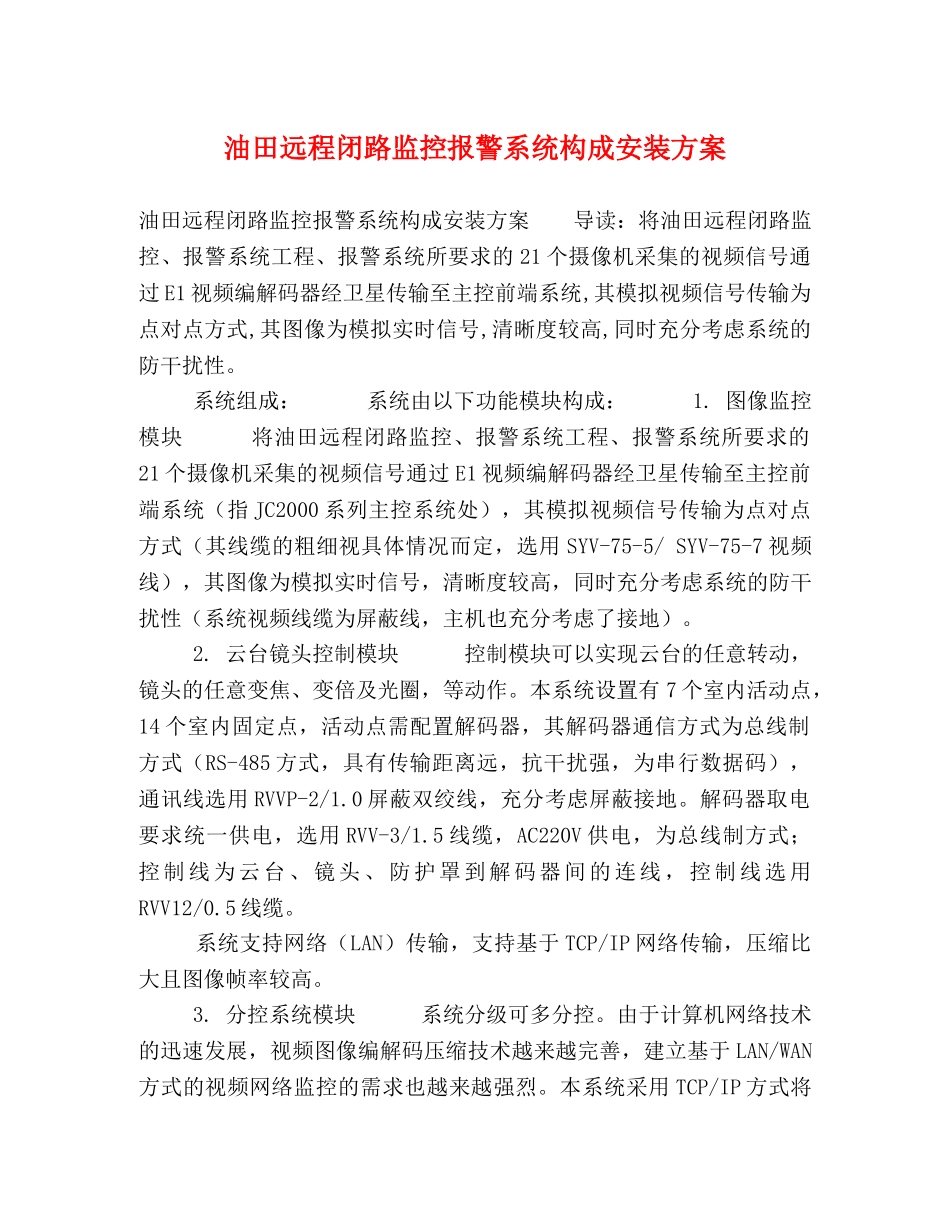

油田远程闭路监控报警系统构成安装方案 VIP免费

油田远程闭路监控报警系统构成安装方案油田远程闭路监控报警系统构成安装方案导读：将油田远程闭路监控、报警系统工程、报警系统所要求的21个摄像机采集的视频信号通过E1视频编解码器经卫星传输至主控前端系统,其模拟视频信号传输为点对点方式,其图像为模拟实时信号,清晰度较高,同时充分考虑系统的防干扰性。系统组成：系统由以下功能模块构成：1.图像监控模块将油田远程闭路监控、报警系统工程、报警系统所要求的21个摄像机采集的视频信号通过E1视频编解码器经卫星传输至主控前端系统（指JC2000系列主控系统处），其模拟视频信号传输为点对点方式（其线缆的粗细视具体情况而定，选用SYV-75-5/SYV-75-7视频线），其图像为模拟实时信号，清晰度较高，同时充分考虑系统的防干扰性（系统视频线缆为屏蔽线，主机也充分考虑了接地）。2.云台镜头控制模块控制模块可以实现云台的任意转动，镜头的任意变焦、变倍及光圈，等动作。本系统设置有7个室内活动点，14个室内固定点，活动点需配置解码器，其解码器通信方式为总线制方式（RS-485方式，具有传输距离远，抗干扰强，为串行数据码），通讯线选用RVVP-2/1.0屏蔽双绞线，充分考虑屏蔽接地。解码器取电要求统一供电，选用RVV-3/1.5线缆，AC220V供电，为总线制方式；控制线为云台、镜头、防护罩到解码器间的连线，控制线选用RVV12/0.5线缆。系统支持网络（LAN）传输，支持基于TCP/IP网络传输，压缩比大且图像帧率较高。3.分控系统模块系统分级可多分控。由于计算机网络技术的迅速发展，视频图像编解码压缩技术越来越完善，建立基于LAN/WAN方式的视频网络监控的需求也越来越强烈。本系统采用TCP/IP方式将视频和数据打包进行传输，共享网络资源，实现网络化管理。系统对每一个操用户提供相应的权限密码，避免产生冲突。本工程需共享系统自有的网络资源。系统功能：1．视频监视功能本方案中控制端系统（主控系统）能够对所要求的监控范围（指21个监控点）进行视频监控，控制端系统能够随意进行图像的切换或自动切换、分割等。2．云台、镜头控制选中视频源，点击云台快捷键，移动鼠标可使云台向八个方向转动（含线扫描、面扫描），点击镜头快捷键，移动鼠标可控制镜头的三个动作----光圈（IRIS）、变焦（ZOOM）、调焦（FOCUS）；与此同时，键盘小键盘所对应的左右键可起微调作用。3．控开关控制选中视频源，可分别控制多路开关量，其中各开关量0V、5V、12V、220V可设定.如辅助灯光、雨刷、频闪灯的控制等，而且各开关量可自动触发、自动解除等。4．报警布防报警源可以是防盗、防火、防事故的双鉴探头、烟感探头、玻璃破碎器、门磁开关、紧急按钮、各种传感器和温度，电流电压等其它模拟量采集设备，当所监控范围内有所变化时，布防后将产生报警，其布撤防都很方便.本主控系统中电子篱笆及视频报警技术，可视化的电子地图技术，视频、音频、文字提示联动相结合的方式，使中心控制端操作者有身临其境的感觉，也是传统矩阵和普通多媒体监控系统所无法比拟的。5．音视频切换可通过系统管理中的音视频关联设置，可使音视频同步切换，同时也可定时切换，定时切换每一视频窗口活动图像时间可随意设定。6．视频捕捉及图像存盘视频捕捉活动图像，以.AVI格式存储，冻结视频图像时，可将精彩画面用.BMP格式存储，并记录下当时的时间和地点信息，以便于检索。视频捕捉活动图像时间可随意设定(缺省为10秒)。7．多分屏可将视频画面任意进行分割(软分割)，其同屏最多可显示16个画面，每一画面显示相应的输入视频源，超过16路视频源可翻页显示，即视频源路数可任意扩充，其叠加的汉字标识符可任意设置，通过与其它设备的结合，可同时同屏显示多路活动图像。8．系统管理(ROOT)系统管理设置，包括对系统各硬件的配置情况，对系统的各种资源进行设定和控制。具体包括基本参数设置、用户管理、网络主机设置、高级设置、网络监控中心等。系统采用了虚拟现实，具有电子地图功能。9．分控功能强大的分控功能可以是居于PSTN或TCP/IP方式，其分控网络化的引入使JETCOM多媒体监控系统进入监控领域一个新的台阶，本系统可结合高速局域网络，资源共享，从而使本系统更能适应...
