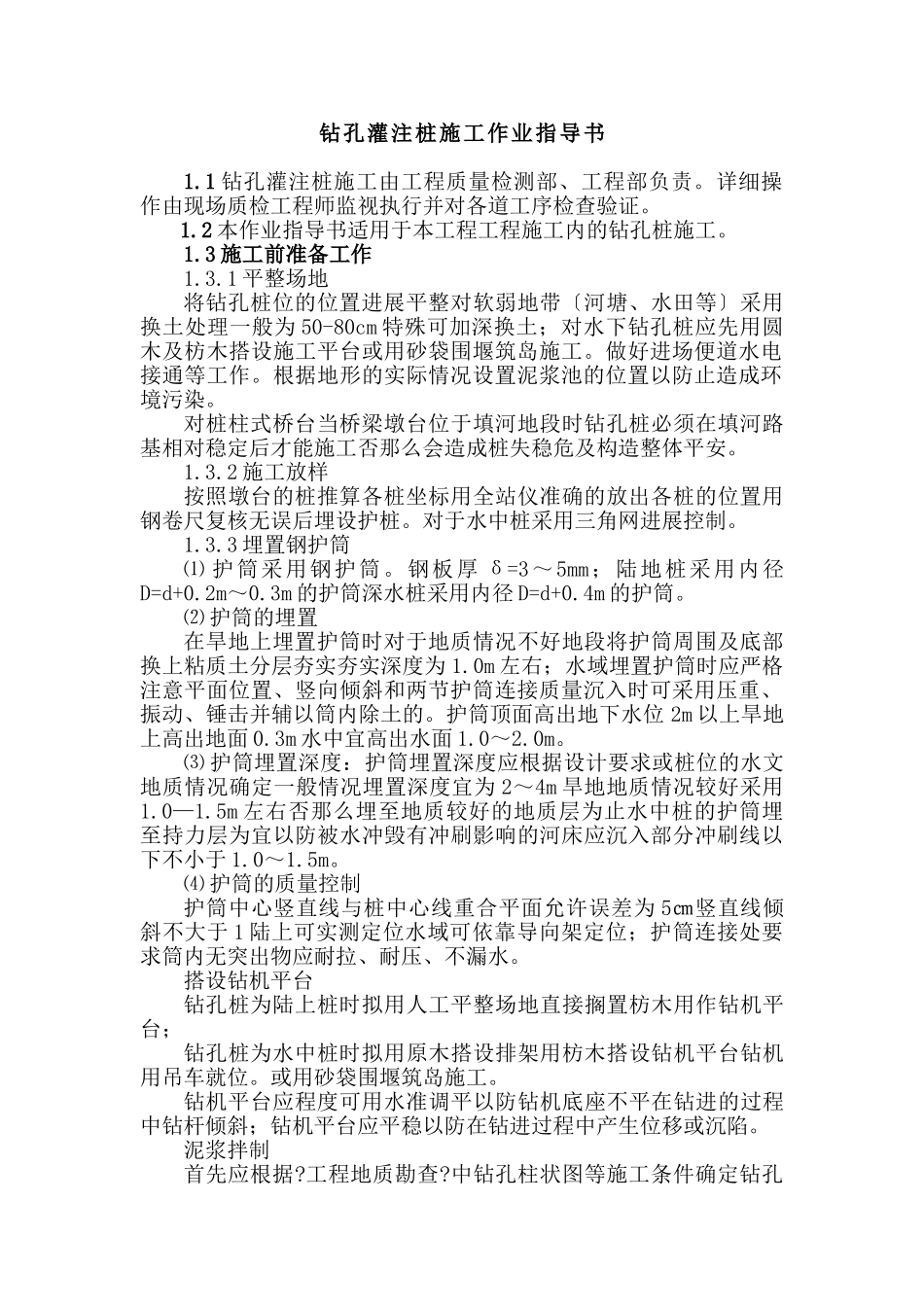

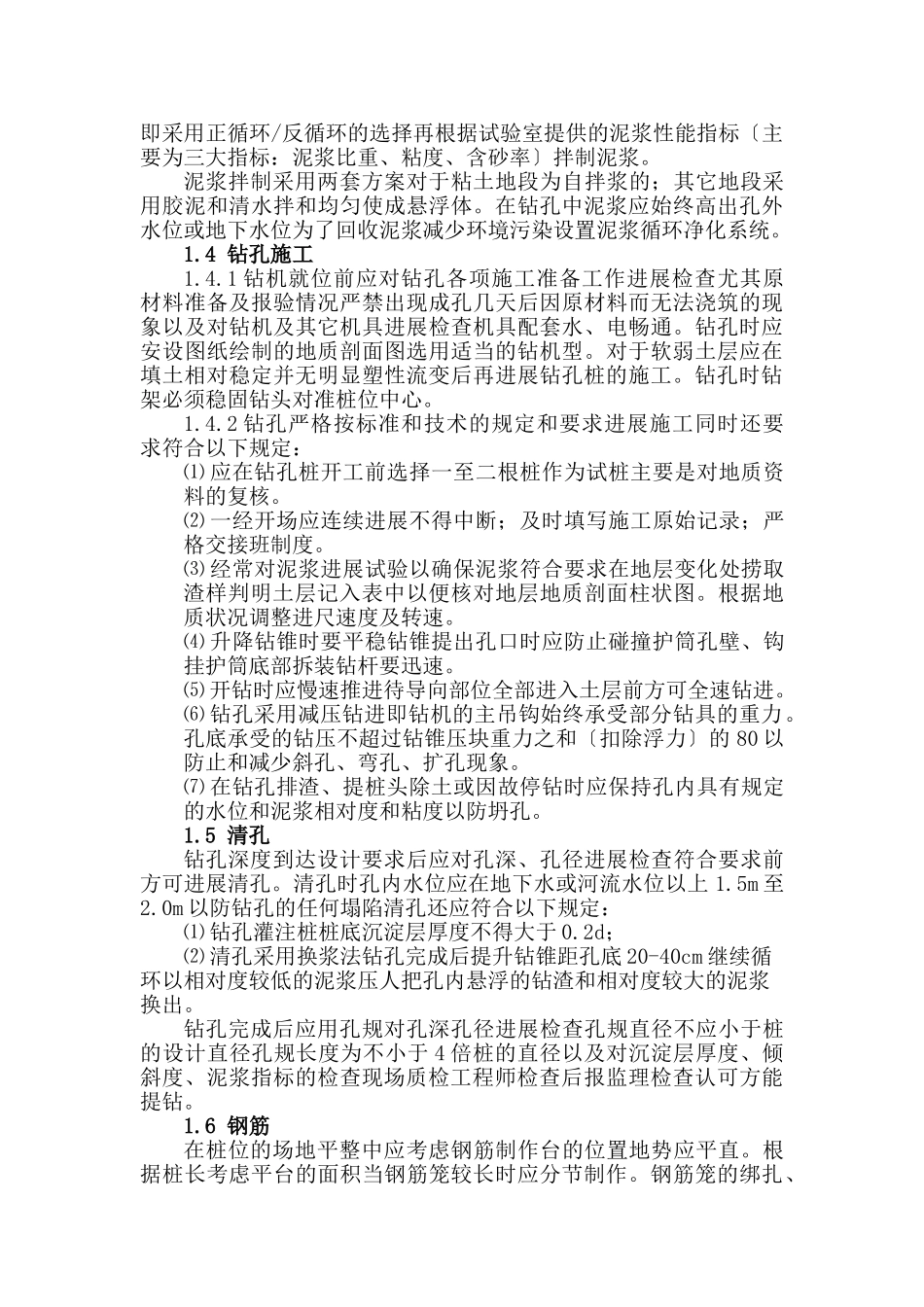

钻孔灌注桩施工作业指导书1.1钻孔灌注桩施工由工程质量检测部、工程部负责。详细操作由现场质检工程师监视执行并对各道工序检查验证。1.2本作业指导书适用于本工程工程施工内的钻孔桩施工。1.3施工前准备工作1.3.1平整场地将钻孔桩位的位置进展平整对软弱地带〔河塘、水田等〕采用换土处理一般为50-80cm特殊可加深换土；对水下钻孔桩应先用圆木及枋木搭设施工平台或用砂袋围堰筑岛施工。做好进场便道水电接通等工作。根据地形的实际情况设置泥浆池的位置以防止造成环境污染。对桩柱式桥台当桥梁墩台位于填河地段时钻孔桩必须在填河路基相对稳定后才能施工否那么会造成桩失稳危及构造整体平安。1.3.2施工放样按照墩台的桩推算各桩坐标用全站仪准确的放出各桩的位置用钢卷尺复核无误后埋设护桩。对于水中桩采用三角网进展控制。1.3.3埋置钢护筒⑴护筒采用钢护筒。钢板厚δ=3～5mm；陆地桩采用内径D=d+0.2m～0.3m的护筒深水桩采用内径D=d+0.4m的护筒。⑵护筒的埋置在旱地上埋置护筒时对于地质情况不好地段将护筒周围及底部换上粘质土分层夯实夯实深度为1.0m左右；水域埋置护筒时应严格注意平面位置、竖向倾斜和两节护筒连接质量沉入时可采用压重、振动、锤击并辅以筒内除土的。护筒顶面高出地下水位2m以上旱地上高出地面0.3m水中宜高出水面1.0～2.0m。⑶护筒埋置深度：护筒埋置深度应根据设计要求或桩位的水文地质情况确定一般情况埋置深度宜为2～4m旱地地质情况较好采用1.0—1.5m左右否那么埋至地质较好的地质层为止水中桩的护筒埋至持力层为宜以防被水冲毁有冲刷影响的河床应沉入部分冲刷线以下不小于1.0～1.5m。⑷护筒的质量控制护筒中心竖直线与桩中心线重合平面允许误差为5㎝竖直线倾斜不大于1陆上可实测定位水域可依靠导向架定位；护筒连接处要求筒内无突出物应耐拉、耐压、不漏水。搭设钻机平台钻孔桩为陆上桩时拟用人工平整场地直接搁置枋木用作钻机平台；钻孔桩为水中桩时拟用原木搭设排架用枋木搭设钻机平台钻机用吊车就位。或用砂袋围堰筑岛施工。钻机平台应程度可用水准调平以防钻机底座不平在钻进的过程中钻杆倾斜；钻机平台应平稳以防在钻进过程中产生位移或沉陷。泥浆拌制首先应根据?工程地质勘查?中钻孔柱状图等施工条件确定钻孔即采用正循环/反循环的选择再根据试验室提供的泥浆性能指标〔主要为三大指标：泥浆比重、粘度、含砂率〕拌制泥浆。泥浆拌制采用两套方案对于粘土地段为自拌浆的；其它地段采用胶泥和清水拌和均匀使成悬浮体。在钻孔中泥浆应始终高出孔外水位或地下水位为了回收泥浆减少环境污染设置泥浆循环净化系统。1.4钻孔施工1.4.1钻机就位前应对钻孔各项施工准备工作进展检查尤其原材料准备及报验情况严禁出现成孔几天后因原材料而无法浇筑的现象以及对钻机及其它机具进展检查机具配套水、电畅通。钻孔时应安设图纸绘制的地质剖面图选用适当的钻机型。对于软弱土层应在填土相对稳定并无明显塑性流变后再进展钻孔桩的施工。钻孔时钻架必须稳固钻头对准桩位中心。1.4.2钻孔严格按标准和技术的规定和要求进展施工同时还要求符合以下规定：⑴应在钻孔桩开工前选择一至二根桩作为试桩主要是对地质资料的复核。⑵一经开场应连续进展不得中断；及时填写施工原始记录；严格交接班制度。⑶经常对泥浆进展试验以确保泥浆符合要求在地层变化处捞取渣样判明土层记入表中以便核对地层地质剖面柱状图。根据地质状况调整进尺速度及转速。⑷升降钻锥时要平稳钻锥提出孔口时应防止碰撞护筒孔壁、钩挂护筒底部拆装钻杆要迅速。⑸开钻时应慢速推进待导向部位全部进入土层前方可全速钻进。⑹钻孔采用减压钻进即钻机的主吊钩始终承受部分钻具的重力。孔底承受的钻压不超过钻锥压块重力之和〔扣除浮力〕的80以防止和减少斜孔、弯孔、扩孔现象。⑺在钻孔排渣、提桩头除土或因故停钻时应保持孔内具有规定的水位和泥浆相对度和粘度以防坍孔。1.5清孔钻孔深度到达设计要求后应对孔深、孔径进展检查符合要求前方可进展清孔。清孔时孔内水位应在地下水或河流水位以上1.5m至2.0m以防钻孔的任何塌陷清孔还应符合以下规定：⑴钻孔灌注桩桩底沉淀层厚度不得大于0.2d；⑵清孔采用换浆法...
