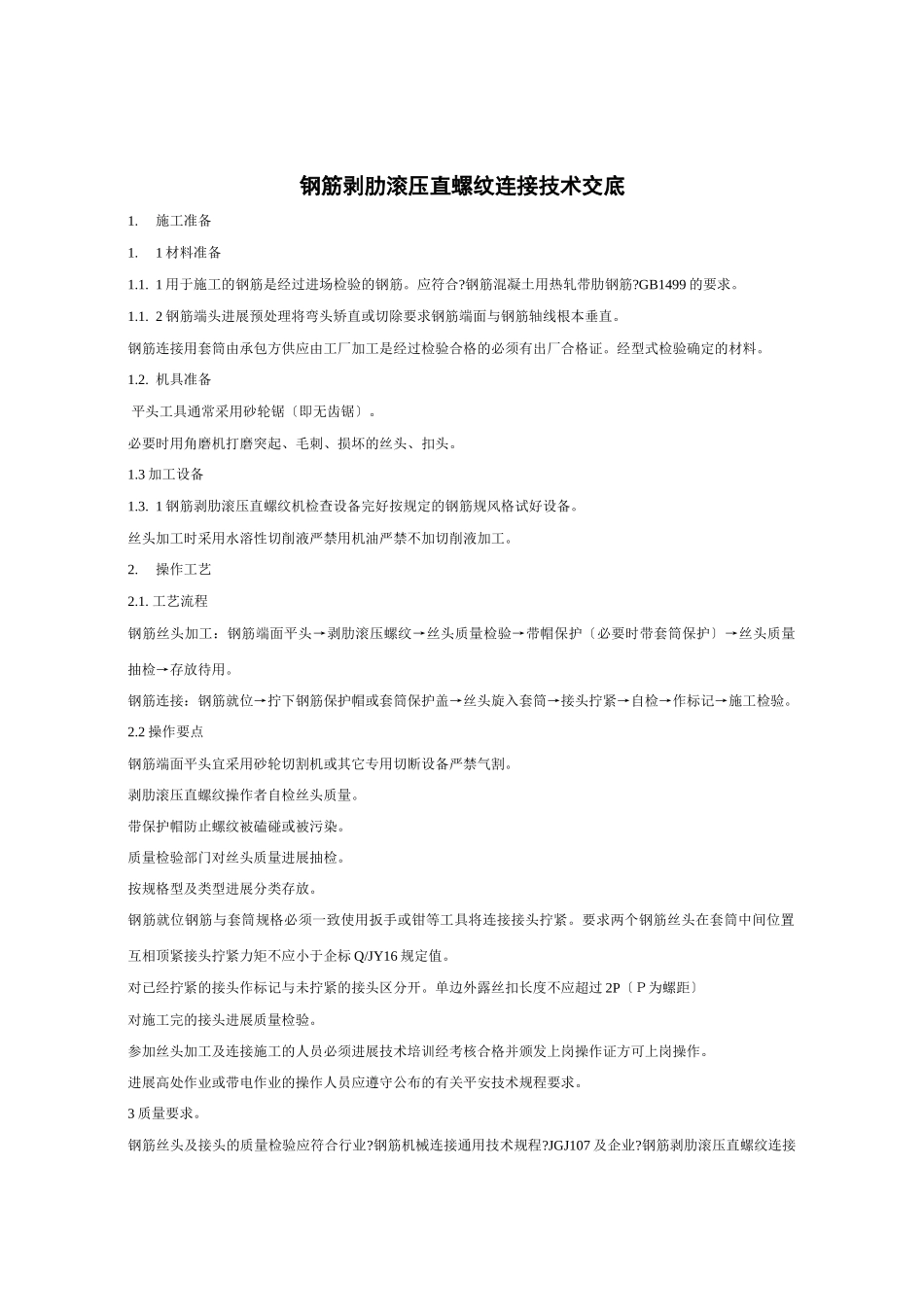

钢筋剥肋滚压直螺纹连接技术交底1.施工准备1.1材料准备1.1.1用于施工的钢筋是经过进场检验的钢筋。应符合?钢筋混凝土用热轧带肋钢筋?GB1499的要求。1.1.2钢筋端头进展预处理将弯头矫直或切除要求钢筋端面与钢筋轴线根本垂直。钢筋连接用套筒由承包方供应由工厂加工是经过检验合格的必须有出厂合格证。经型式检验确定的材料。1.2.机具准备平头工具通常采用砂轮锯〔即无齿锯〕。必要时用角磨机打磨突起、毛刺、损坏的丝头、扣头。1.3加工设备1.3.1钢筋剥肋滚压直螺纹机检查设备完好按规定的钢筋规风格试好设备。丝头加工时采用水溶性切削液严禁用机油严禁不加切削液加工。2.操作工艺2.1.工艺流程钢筋丝头加工：钢筋端面平头→剥肋滚压螺纹→丝头质量检验→带帽保护〔必要时带套筒保护〕→丝头质量抽检→存放待用。钢筋连接：钢筋就位→拧下钢筋保护帽或套筒保护盖→丝头旋入套筒→接头拧紧→自检→作标记→施工检验。2.2操作要点钢筋端面平头宜采用砂轮切割机或其它专用切断设备严禁气割。剥肋滚压直螺纹操作者自检丝头质量。带保护帽防止螺纹被磕碰或被污染。质量检验部门对丝头质量进展抽检。按规格型及类型进展分类存放。钢筋就位钢筋与套筒规格必须一致使用扳手或钳等工具将连接接头拧紧。要求两个钢筋丝头在套筒中间位置互相顶紧接头拧紧力矩不应小于企标Q/JY16规定值。对已经拧紧的接头作标记与未拧紧的接头区分开。单边外露丝扣长度不应超过2P〔Ｐ为螺距〕对施工完的接头进展质量检验。参加丝头加工及连接施工的人员必须进展技术培训经考核合格并颁发上岗操作证方可上岗操作。进展高处作业或带电作业的操作人员应遵守公布的有关平安技术规程要求。3质量要求。钢筋丝头及接头的质量检验应符合行业?钢筋机械连接通用技术规程?JGJ107及企业?钢筋剥肋滚压直螺纹连接技术规程?Q/JY16有关规定。3.1丝头检验：螺纹牙形及直径：目测并用螺纹环通、止规进展检验。要求牙形完好牙顶宽度大于0.3P的不完好丝扣累计长度不得超过两个螺纹周长。环通规能顺利旋入螺纹环止规旋入量不应超过3P〔P为螺距〕。丝头长度：用卡尺或专用量规其长度应为型套筒长度的1/2其公差为+2P〔P为螺距〕锁母型接头加长端丝头长度应符合设计要求。操作工人每加工10个丝头用环通、止规检查一次外观检验应逐个进展丝头外表不得有影响接头性能的损坏及锈蚀。经自检合格的接头应由质检员随机抽样进展检验以一个工作班内消费的丝头为一检验批随机抽检10且不得少于10个。当合格率小于95时应另抽取同样数量的丝头重新检验当两次检验总的合格率不小于95时该批为合格。否那么加工该批丝头的设备应停顿加工查明原因并解决后再继续加工丝头同时应对该批钢筋丝头逐个进展检验合格者方可使用。对不合格丝头进展分析处理。3.2接头现场检验及验收外观质量检验：a接头拧紧后单边外露丝扣长度不应超过2P。b自检合格的钢筋接头应由现场质检员随机抽样进展检验在同一施工条件下采用同一批材料的同等级、同型式、同规格接头以连续消费的500个为一个检验批进展检验和验收缺乏500个也按一个检验批计算。c在每一个检验批中随机抽取15检验其外观其合格率不应小于95当小于95时应另抽取同样数量的接头重新检验当两次检验的总合格率不小于95时该批为合格假设合格率仍小于95时那么应对全部接头逐个检验合格者方可使用检验出的不合格接头应按要求重新连接重新连接后仍无法满足要求时在此种不合格的接头中抽取3个试件进展抗拉强度试验假设抗拉强度均符合规定要求时该批接头叛为合格假设有一个试件的抗拉强度低于规定值那么该批中的不合格接头应会同设计、监理商定处理并记录存档。拧紧力矩检验a拧紧力矩不应小于以下规定钢筋直径mm16～1820～2225283236～40拧紧力矩(N.M)160230270300320360b按c用力矩扳手进展抽检。单向拉伸抗拉强度试验a按检验批进展同一施工条件下采用同一批材料的同等级、同型式、同规格接头以连续消费的500个为一个检验批进展检验和验收缺乏500个也按一个检验批计算。b对每一检验批接头应于正在施工的工程构造中随机截取三个接头试件做单向拉伸抗拉强度试验。c当三个接头试件抗拉强度均符合?钢筋机械连接通用技术规程?JGJ107...
