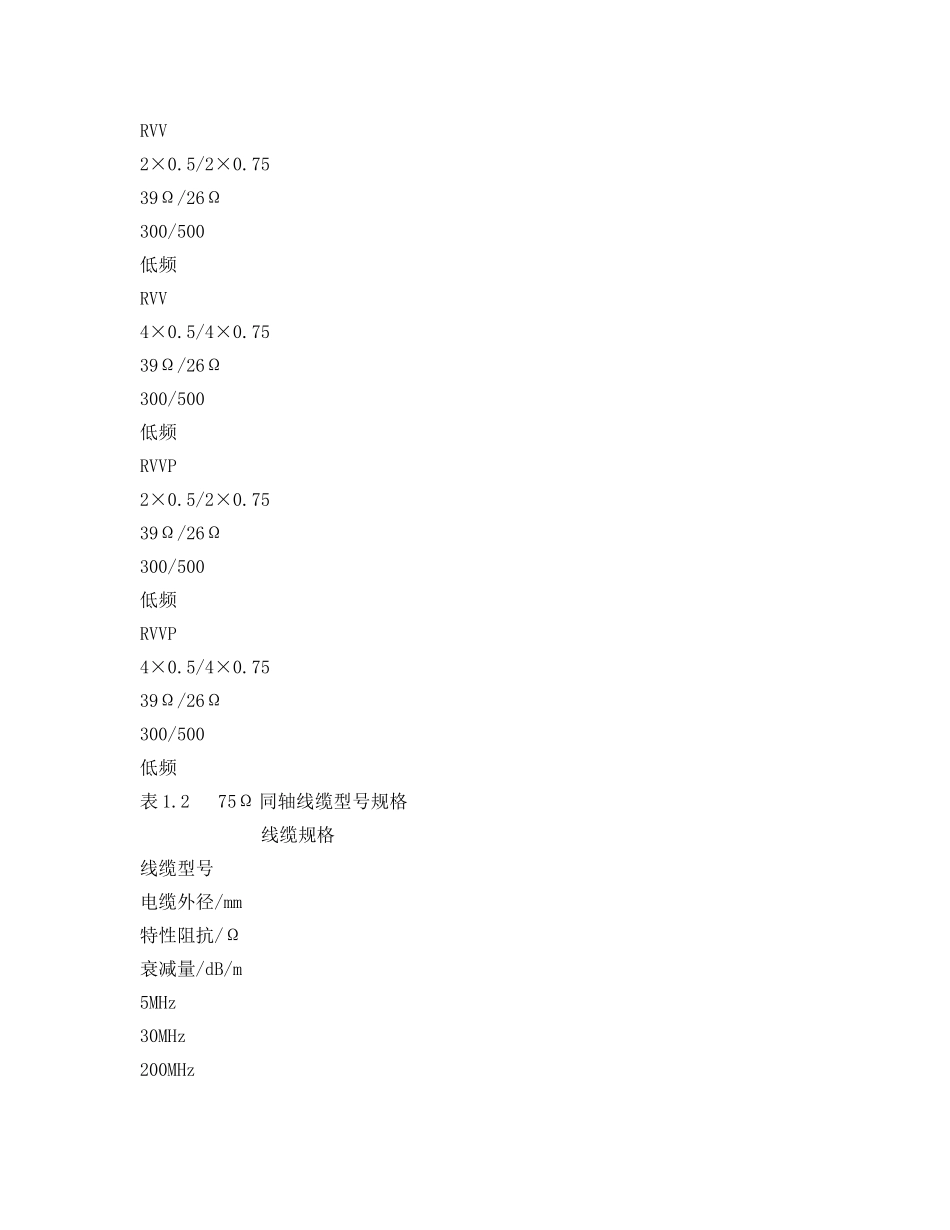

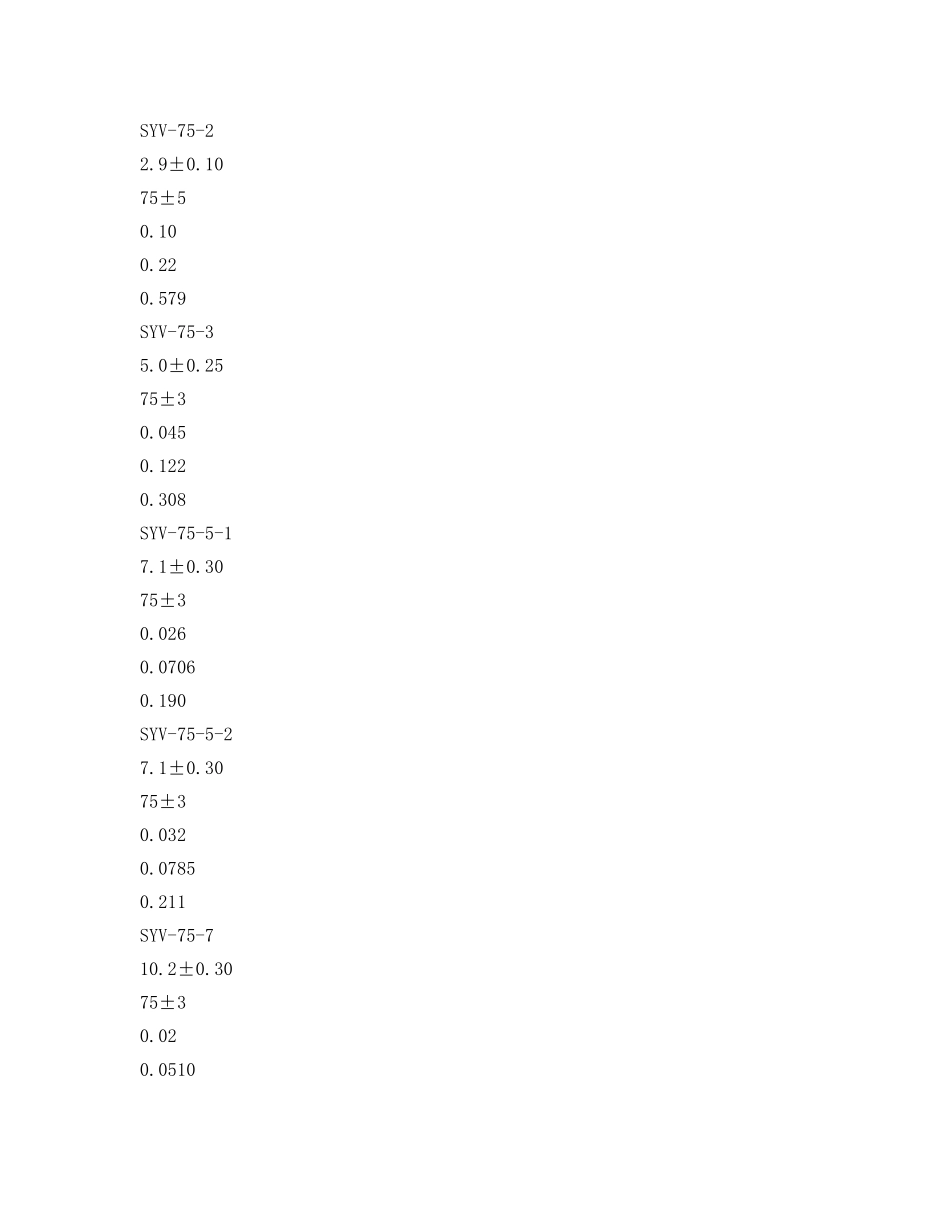

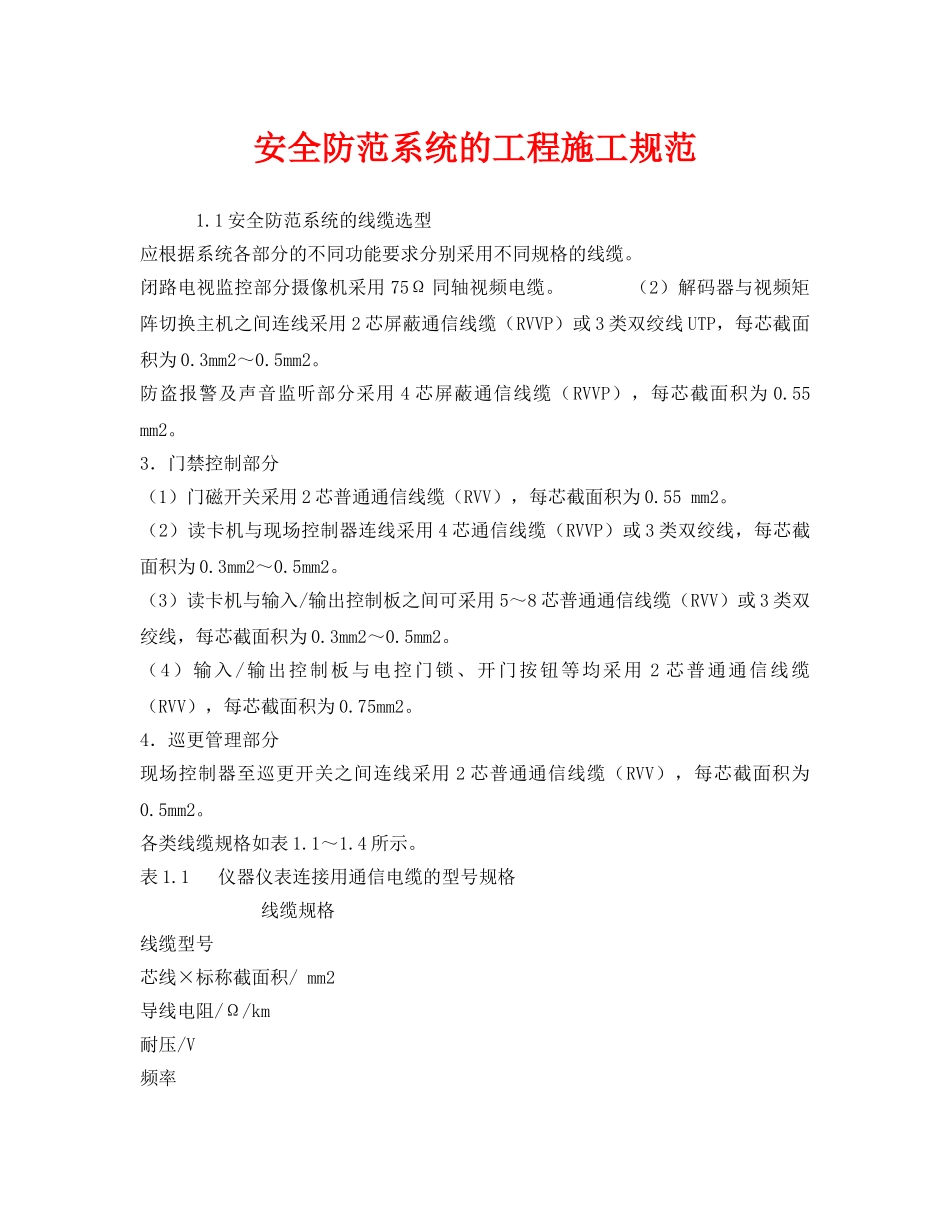

安全防范系统的工程施工规范1.1安全防范系统的线缆选型应根据系统各部分的不同功能要求分别采用不同规格的线缆。闭路电视监控部分摄像机采用75Ω同轴视频电缆。（2）解码器与视频矩阵切换主机之间连线采用2芯屏蔽通信线缆（RVVP）或3类双绞线UTP，每芯截面积为0.3mm2～0.5mm2。防盗报警及声音监听部分采用4芯屏蔽通信线缆（RVVP），每芯截面积为0.55mm2。3．门禁控制部分（1）门磁开关采用2芯普通通信线缆（RVV），每芯截面积为0.55mm2。（2）读卡机与现场控制器连线采用4芯通信线缆（RVVP）或3类双绞线，每芯截面积为0.3mm2～0.5mm2。（3）读卡机与输入/输出控制板之间可采用5～8芯普通通信线缆（RVV）或3类双绞线，每芯截面积为0.3mm2～0.5mm2。（4）输入/输出控制板与电控门锁、开门按钮等均采用2芯普通通信线缆（RVV），每芯截面积为0.75mm2。4．巡更管理部分现场控制器至巡更开关之间连线采用2芯普通通信线缆（RVV），每芯截面积为0.5mm2。各类线缆规格如表1.1～1.4所示。表1.1仪器仪表连接用通信电缆的型号规格线缆规格线缆型号芯线×标称截面积/mm2导线电阻/Ω/km耐压/V频率RVV2×0.5/2×0.7539Ω/26Ω300/500低频RVV4×0.5/4×0.7539Ω/26Ω300/500低频RVVP2×0.5/2×0.7539Ω/26Ω300/500低频RVVP4×0.5/4×0.7539Ω/26Ω300/500低频表1.275Ω同轴线缆型号规格线缆规格线缆型号电缆外径/mm特性阻抗/Ω衰减量/dB/m5MHz30MHz200MHzSYV-75-22.9±0.1075±50.100.220.579SYV-75-35.0±0.2575±30.0450.1220.308SYV-75-5-17.1±0.3075±30.0260.07060.190SYV-75-5-27.1±0.3075±30.0320.07850.211SYV-75-710.2±0.3075±30.020.05100.140SYV-75-912.4±0.4075±30.0170.03690.104表1.3综合布线（PDS）3,4,5类双绞线型号规格线缆规格线缆型号支持网络速率频率衰减量/dB/100ft1MHz10MHz16MHz20MHzCat.310Mbps/Ethernet7.83040Cat.420Mbps/Ethernet6.5222731Cat.5155Mbps/ATM/FDDI6.3202528表1.4标准光纤电缆特性参数线缆规格线缆型号波长/mm带宽/MHz/km衰减/dB/km线数单模9/125μm1300/15500.80/0.502,4,6,10,16多模50/125μm850/1300400/4003.50/1.252,4,6,10,16多模62.5/140μm850/1300160/5003.50/1.252,4,6,10,16100/140μm850/1300100/1005.0/3.02,4,6,10,161.2安全防范工程的线管安装室内线管安装室内线路的布线设计和施工应以短捷和安全可靠为原则，并昼减少与其它管线的交叉跨越，避开环境条件恶劣的场所，以便于施工维护。施工时要遵守下列规定。线缆保护管传输线路采用绝缘导线时，应采取穿金属管、硬质塑料管、半硬质塑料管或封闭式线槽保护方式布线，优选穿钢管或电线管。报警线路应采取穿金属管保护，并宜暗敷在非燃烧体结构或吊顶里，其保护层厚度不应小于3cm。当必须明敷时，应在金属管上采取防火保护措施，一般可采用壁厚大于25mm的硅酸钙筒或石棉、玻璃纤维保护筒。布线使用的非金额管材、线槽及其附件采用不燃或阻燃材料制成。敷设在多尘或潮湿场所的电线保护管，管口和管子连接处，均应作密封处理（加橡胶垫等）。当管子长度每超过45m无弯曲、每超过30m有一个弯曲、每超过20m有2个弯曲、每超过12m有3个弯曲时，应在便于接线处装设接线盒。在吊顶敷设各类管路和线槽时，应采用单独的卡具吊装或用支撑物固定。线槽的直线段每隔1.0m～1.5m设置吊点或支点。在线槽接头处，距接线盒0.2m处、线槽走向改变或转角处等部位也应设置吊点或支点。建筑物内横向布放的暗管管径不宜大于G25，天棚里或墙内水平、垂直敷设管路的管径不宜大于G40。穿线管的弯曲半径，在放线缆时不小于线缆外径的10倍，在穿放普通导线时不小于导线外径的6倍。线缆走线弱电线路的电缆竖井最好与强电电缆的竖井分别设置，如受条件限制必须合用时，弱电和强电线路应分别布置在竖井两侧。两者间距应在30cm以上。管内或线槽的穿线，要求在空线前管内无铁屑及毛刺，切断口应锉平，管口应刮光。导线在管内或线槽内不应有接头或扭结，导线的接头，应在接线盒内焊接或用端子连接。传输线路采用耐压不低于250V的铜芯绝缘多股电线，空管绝缘导线或电缆的总截面积不应超过管内截面积的40%。敷设于封闭或线槽...
