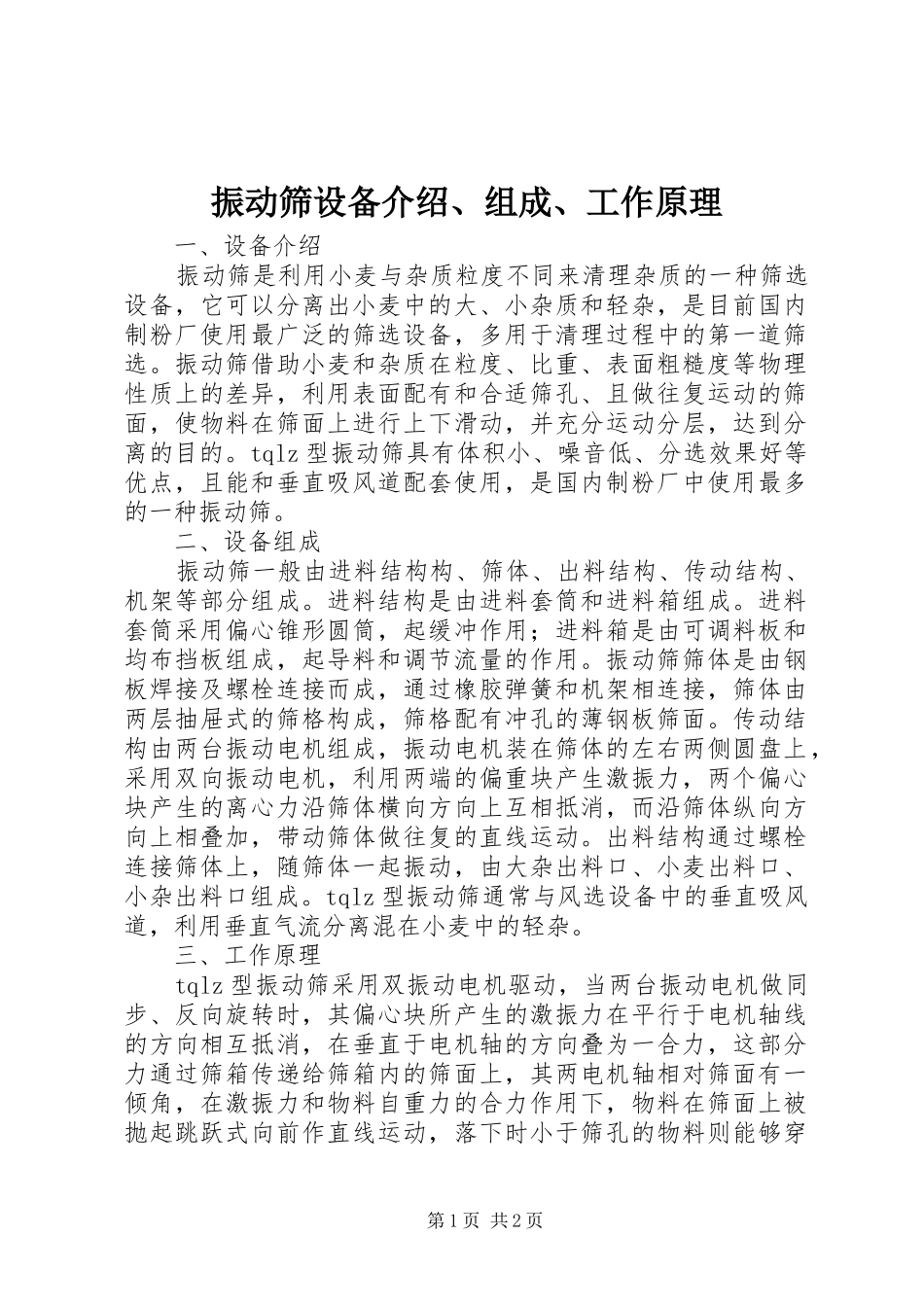

振动筛设备介绍、组成、工作原理一、设备介绍振动筛是利用小麦与杂质粒度不同来清理杂质的一种筛选设备，它可以分离出小麦中的大、小杂质和轻杂，是目前国内制粉厂使用最广泛的筛选设备，多用于清理过程中的第一道筛选。振动筛借助小麦和杂质在粒度、比重、表面粗糙度等物理性质上的差异，利用表面配有和合适筛孔、且做往复运动的筛面，使物料在筛面上进行上下滑动，并充分运动分层，达到分离的目的。tqlz型振动筛具有体积小、噪音低、分选效果好等优点，且能和垂直吸风道配套使用，是国内制粉厂中使用最多的一种振动筛。二、设备组成振动筛一般由进料结构构、筛体、出料结构、传动结构、机架等部分组成。进料结构是由进料套筒和进料箱组成。进料套筒采用偏心锥形圆筒，起缓冲作用；进料箱是由可调料板和均布挡板组成，起导料和调节流量的作用。振动筛筛体是由钢板焊接及螺栓连接而成，通过橡胶弹簧和机架相连接，筛体由两层抽屉式的筛格构成，筛格配有冲孔的薄钢板筛面。传动结构由两台振动电机组成，振动电机装在筛体的左右两侧圆盘上，采用双向振动电机，利用两端的偏重块产生激振力，两个偏心块产生的离心力沿筛体横向方向上互相抵消，而沿筛体纵向方向上相叠加，带动筛体做往复的直线运动。出料结构通过螺栓连接筛体上，随筛体一起振动，由大杂出料口、小麦出料口、小杂出料口组成。tqlz型振动筛通常与风选设备中的垂直吸风道，利用垂直气流分离混在小麦中的轻杂。三、工作原理tqlz型振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，这部分力通过筛箱传递给筛箱内的筛面上，其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，落下时小于筛孔的物料则能够穿第1页共2页透筛面，落在筛的下面，就这样物料周而复始的运动，从而完成筛分作业。第2页共2页
