“给水管网课程设计”任务书VIP免费

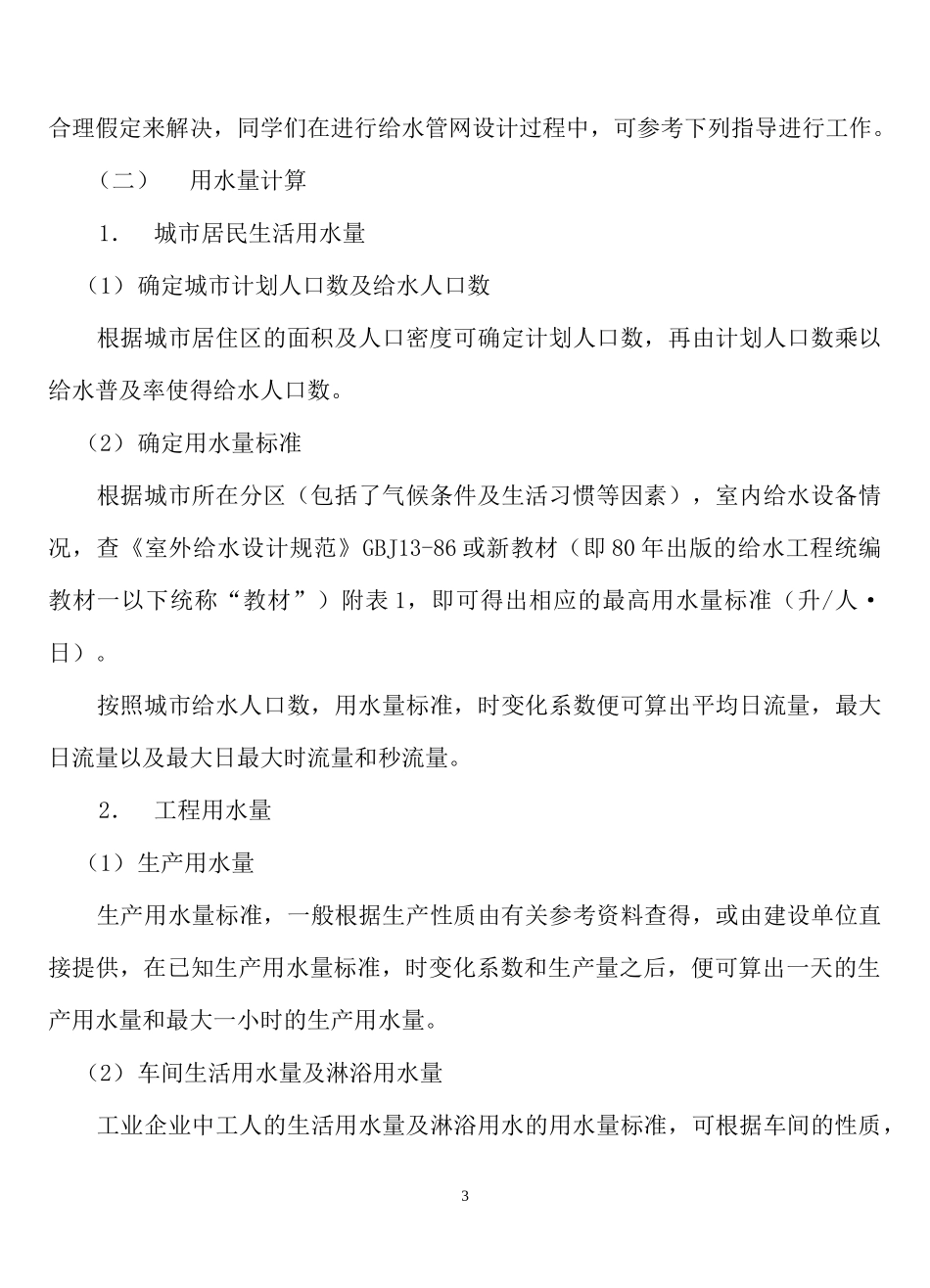

《给水管网课程设计任务书》一、设计原始资料1.城市总平面图一张，比例1：20000，等高线每隔一公尺一根。2.给水水源位置见城市总平面图。3.城市居住区面积约164公顷、人口密度400人/公顷，给水人口普及率为90%。4.居住区建筑六层以下的混合建筑，不考虑耐火级别。5.城市卫生设备情况，室内有给排水设备、但无淋浴设备。6.由城市管网供水的工厂为造纸厂，生产能力为2吨/日（第吨纸耗水量为250m3），该厂按三班制工作，每班人数为300人，每班淋浴人数25%；该厂建筑物耐火等级为三级，厂房火灾危险性为丙级，建筑物体为2500m3。7.由城市管网供水的铁路车站用水量为480米3/日。8.浇洒道路及绿地用水量考虑100米3/日。9.工厂要求城市管网供水，对水压无特殊要求，个别生产车间压力不足，自行加压解决。10.未预见水及管漏系数取k=1.2。11.城市位于中国华南地区第一分区，土壤为砂质粘土，无地下水，冰冻深下加考虑。二、设计任务及要求1．设计计算1（1）计算各种用水量，编制城市逐时合并用水量图表。（2）进行管网定线布置，确定水厂及水塔（或高位蓄水池）位置。（3）拟定水泵工作制度，确定计算管网的几种情况，进行管网计算。（4）决定水塔高度和二泵站扬程。（5）计算管网各节点的自由水头。2．编写设计计算说明书一份。说明书内容包括：设计的原始资料和设计任务、各项设计与计算以及设计过程中的体会等。说明书要求，计算正确，说理清楚，简明扼要，文字通顺，篇幅15页左右。3．绘制下列设计图各一张城市给水管网平面布置图/干管剖面图/管网等水压线图以上三张图纸，给绘制完备后附在说明书后，装订成册上交定成绩。《给水管网课程设计》指导书在城市与工业企业给水工程中，给水管网在整个工程总投资中占有很大比重，一般约为50—80%，因此给水管网设计的正确与否，不仅关系到供水安全，也直接影响到给水工程的造价。进行给水管网设计的目的是使同学们正确掌握给水管网设计的步骤和方法，学会应用所学的理论、公式、标准、规范等来解决工程中的实际问题，从而培养同学独立工作能力。任务书中所给资料有不够详尽的地方，应根据已有的数据或其他经验数据作2合理假定来解决，同学们在进行给水管网设计过程中，可参考下列指导进行工作。（二）用水量计算1．城市居民生活用水量（1）确定城市计划人口数及给水人口数根据城市居住区的面积及人口密度可确定计划人口数，再由计划人口数乘以给水普及率使得给水人口数。（2）确定用水量标准根据城市所在分区（包括了气候条件及生活习惯等因素），室内给水设备情况，查《室外给水设计规范》GBJ13-86或新教材（即80年出版的给水工程统编教材一以下统称“教材”）附表1，即可得出相应的最高用水量标准（升/人·日）。按照城市给水人口数，用水量标准，时变化系数便可算出平均日流量，最大日流量以及最大日最大时流量和秒流量。2．工程用水量（1）生产用水量生产用水量标准，一般根据生产性质由有关参考资料查得，或由建设单位直接提供，在已知生产用水量标准，时变化系数和生产量之后，便可算出一天的生产用水量和最大一小时的生产用水量。（2）车间生活用水量及淋浴用水量工业企业中工人的生活用水量及淋浴用水的用水量标准，可根据车间的性质，3按照《室内给水排水和热水供应设计规范》TJ15-74或本指导书附表1来选用。根据用水量标准，时变化系数，工人人数，即可算出最大日最大时流量及其秒流量。3．消防用水量城市及工业企业消防用水量标准及同时发生火灾的次数，按照“工业企业和居住建筑暂行防火标准：来选用，也可参考“教材”附录3、附录5选用，由此可以算出消防用水量。（注：消防用水量主要用于清水池和水塔容量计算及管网平差的校核计算，在城市总用水量计算中可不统计在内。）4.其他用水量本设计主要是指铁路用水及浇洒道路用水，其用水量已经给定（见原始资料），不必另行计算。但须注意车站用水假定24小时均匀供水，浇洒道路用水可集中在早、晚进行一次。在各项用水量计算之后，还必须编制城市用户逐时用水量合并计算表，其格式见表1。由表1看出，在编制逐时合并用水量表之前必须首先确定城市和工厂各项用水量的逐时变化规律（参...
