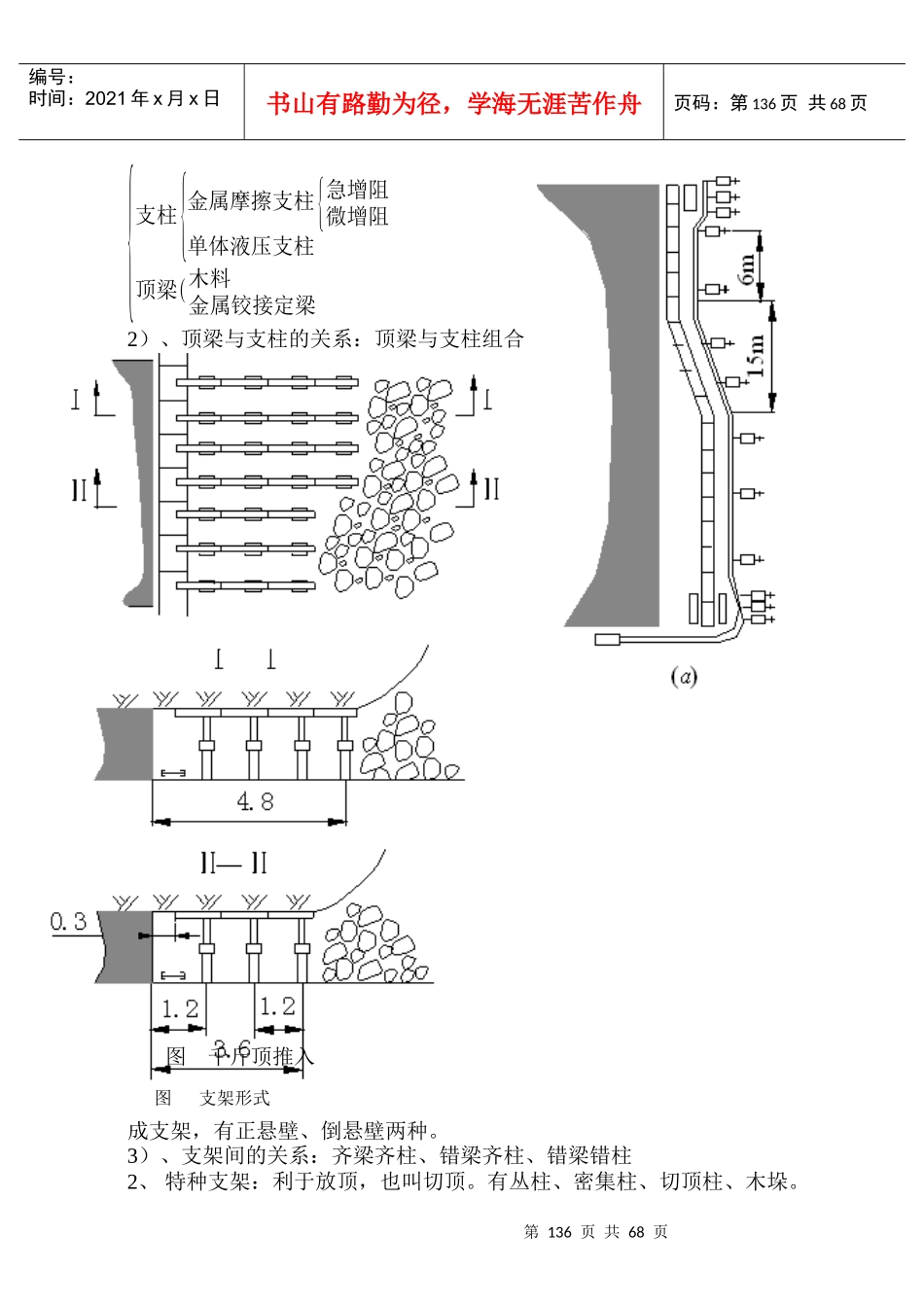

第134页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第134页共68页第十一章回采工艺（书上第三章）§11.1炮采回采工艺破、装、运、支、控分别进行工作。发展方向：由高强度体力劳动向低强度方向发展。一、落煤（破）1、打眼：1）、工具：煤电钻、旋转切削式2）、炮眼布置：单排、双排、三排单排：薄煤层或煤软时使用双排：中厚煤层、可分为三花、三角、对眼。硬时用对眼，软时三花。三排：采高较大、煤质坚硬用，一般用五花眼。3）、炮眼角度：顶眼上仰50～100；底眼下扎100～200。一般与煤壁呈500～800。4）、炮眼深度：比一次循环进尺多5～10cm，进尺与顶梁长度有关。800、1000、1200；特殊的有600的；2、装药：视煤质软硬、炮眼布置而定；150～600克；3、联线：串、并4、放炮第135页共68页第134页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第135页共68页二、装、运煤1、爆破装煤2、人工攉煤3、机械装煤（铲煤板）三、支护与采空区处理1、支护1）、设备第136页共68页第135页共68页图支架形式编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第136页共68页{支柱{金属摩擦支柱{急增阻微增阻单体液压支柱顶梁(木料金属铰接定梁2）、顶梁与支柱的关系：顶梁与支柱组合图千斤顶推入成支架，有正悬壁、倒悬壁两种。3）、支架间的关系：齐梁齐柱、错梁齐柱、错梁错柱2、特种支架：利于放顶，也叫切顶。有丛柱、密集柱、切顶柱、木垛。第137页共68页第136页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第137页共68页3、采空区处理：全部垮落法为主，也有充填方法、恒底分层方法、缓慢下沉方法；解释最大、最小控顶距、放顶步距。3～5排、3～4排。第138页共68页第137页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第138页共68页§11.2普采回采工艺一、设备采煤机、运输机、单体、液压支柱。铰接顶梁等。图3-8是一个实例，表3-1是有关设备，骑溜割煤。第139页共68页第138页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第139页共68页二、采煤机工作方式1、滚筒位置：一端或两端2、旋转方向：左右工作面、左右螺旋、左面右旋、右面左旋。第140页共68页第139页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第140页共68页3、割煤方式：采煤机割煤以及与其它工序的合理配合称为割煤方式。1）、单向采煤：（往返一刀）2）、双向采煤：（往返二刀）3）、“∞”型采煤：单滚筒多用。图左面右旋、右面左旋第141页共68页第140页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第141页共68页4、进刀方式：切入煤壁方式1）、直接进刀。做机窝。上大下小。2）、中间进刀第142页共68页第141页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第142页共68页3）斜切进刀：留三角煤，单滚筒可用不留三角煤，常用，单、双滚筒皆可用。三、单体支架支架的选择与煤层条件、采煤机械、顶底板性质相适应第143页共68页第142页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第143页共68页1、支架的布置方式正、倒悬壁等2、端头支护应力集中第144页共68页第143页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第144页共68页1）、走向抬棚（1）、双钩双楔梁或普通顶梁反铰接用（2）、长梁工字钢（4～5m）2）、基本支架加迈步走向抬棚3）、十字铰接顶梁四、工艺参数1、支护密度第145页共68页第144页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第145页共68页n=PtηRtn：支护密度；Pt：工作面支护强度；有关《矿山压力支护》的书中有介绍；Rt：支柱额定工作阻力；η：有效支承系数；金属支柱0.4～0.5；单体液压支柱0.85。2、排距柱距：柱距；排距排距与截深有关，600、800、1000、1200、450等。3、计算a计算工作面所需支柱数mm=(F+N×b)∗lSF：前端梁至煤壁距离；150～300N：工作面支柱排数；b：排距；l：工作面长度；S：每根柱支护...
