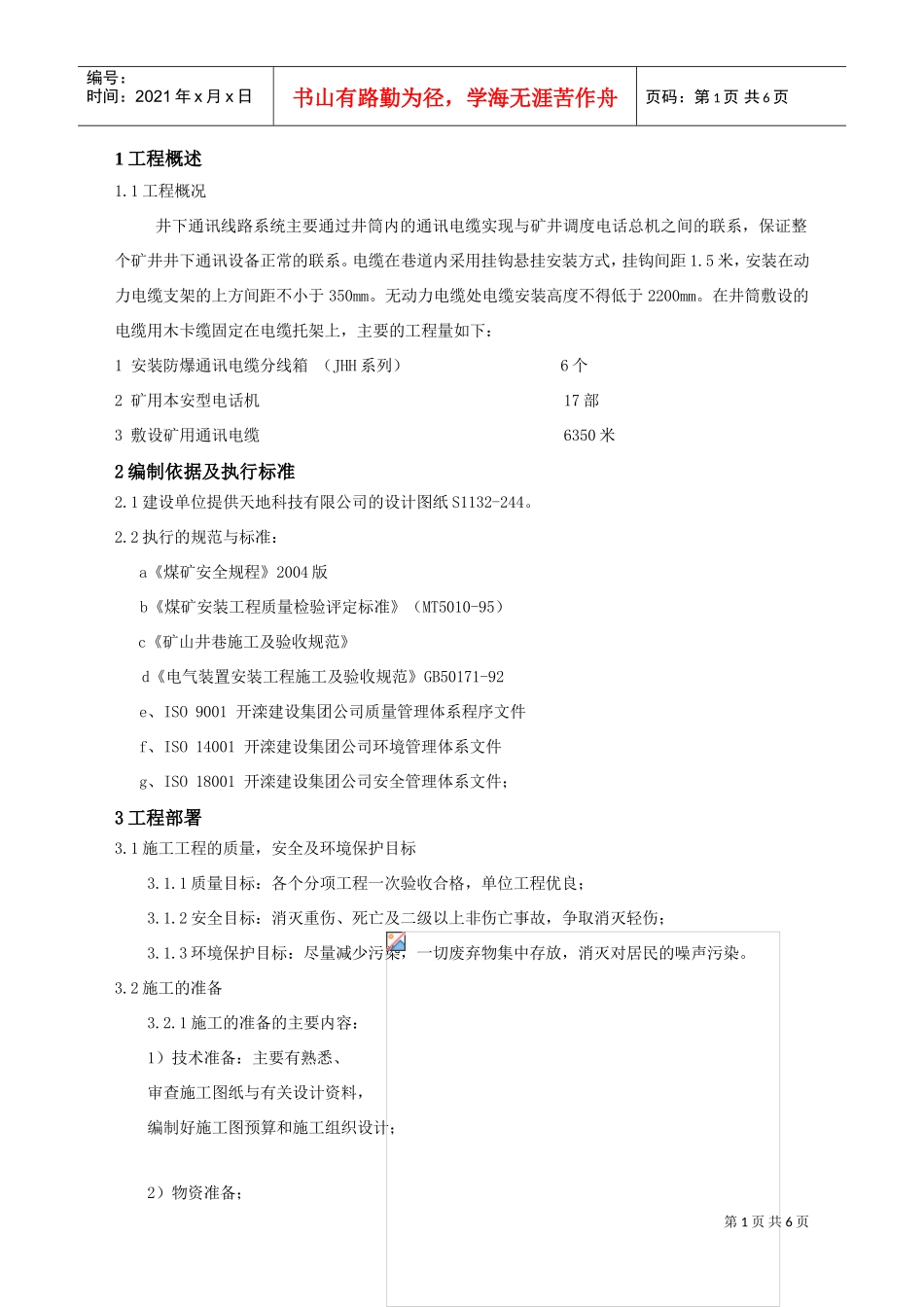

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页1工程概述1.1工程概况井下通讯线路系统主要通过井筒内的通讯电缆实现与矿井调度电话总机之间的联系，保证整个矿井井下通讯设备正常的联系。电缆在巷道内采用挂钩悬挂安装方式，挂钩间距1.5米，安装在动力电缆支架的上方间距不小于350mm。无动力电缆处电缆安装高度不得低于2200mm。在井筒敷设的电缆用木卡缆固定在电缆托架上，主要的工程量如下：1安装防爆通讯电缆分线箱（JHH系列）6个2矿用本安型电话机17部3敷设矿用通讯电缆6350米2编制依据及执行标准2.1建设单位提供天地科技有限公司的设计图纸S1132-244。2.2执行的规范与标准：a《煤矿安全规程》2004版b《煤矿安装工程质量检验评定标准》（MT5010-95）c《矿山井巷施工及验收规范》d《电气装置安装工程施工及验收规范》GB50171-92e、ISO9001开滦建设集团公司质量管理体系程序文件f、ISO14001开滦建设集团公司环境管理体系文件g、ISO18001开滦建设集团公司安全管理体系文件；3工程部署3.1施工工程的质量，安全及环境保护目标3.1.1质量目标：各个分项工程一次验收合格，单位工程优良；3.1.2安全目标：消灭重伤、死亡及二级以上非伤亡事故，争取消灭轻伤；3.1.3环境保护目标：尽量减少污染，一切废弃物集中存放，消灭对居民的噪声污染。3.2施工的准备3.2.1施工的准备的主要内容：1）技术准备：主要有熟悉、审查施工图纸与有关设计资料，编制好施工图预算和施工组织设计；2）物资准备；第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页物资准备的程序如图所示3）劳动组织的准备主要按下述内容进行建立施工项目部、组建精干的施工队组；建立健全各项规章制度、向施工人员进行技术交底和施工组织设计、安全技术措施的贯彻；项目部组成:管理人员:项目经理:党广护生产经理:邢贵坡王玲燕技术经理:钱敬源经营经理:郭雨涛质量检查员：董春贵安全员：杨连仲施工人员起重工:2人电工:6人焊工：2人普工:5人4）施工现场的准备：施工现场的准备要在建设单位的统一协调下进行，主要有临时设备的安装、运输道路的确定，施工工、机具的准备，材料，半成品的存放，消防、保安及安全设施等，施工的进度计划。5）设备工具计划序号名称规格单位数量1汽车吊车25t台42电焊机台23角向磨光机台24电工压钳套15摇表台16接地摇表台13.2.2施工质量的控制施工项目控制的主要因素有人、材料、机械、方法与环境五个因素，如下图所示。施工质量的控制程序如下图所示第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页附图施工质量的控制程序图3.2.3安全的控制事故的发生是由于人的不安全行为运动轨迹与物的不安全状态运动轨迹的交叉，因此在生产过程中，对生产中人的不安全行为和物的不安全状态的控制，是安全管理控制的重点。4施工方法施工流程：1施工准备（1）根据施工需要配备相应的施工人员，对规范进行学习，做到人人心中有数。（2）材料设备准备按照材料设备计划进行施工材料设备的准备，并对其进行检修和检验。2施工方法及技术要求一通讯电缆敷设及接线（1）电缆敷设：电缆敷设前应准备好敷设电缆的工具，如电缆架、滚筒，根据电缆的大小选择钢管合理程序施工项目经理部质量责任特殊工序组织保证体系工程质量形成过程保证体系质量管理系统质量监督检查图纸会审选择标准规范专职质量管理人员技术交底编制施工组织设计班组长生产员工措施会审质量把关贯彻措施工序检查移交第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页或元钢、垫木等。放电缆时把钢管或元钢穿入电缆盘的两个孔内，一端用人或倒链抬起，把电缆放入电缆架上，用同样办法把另一端也放入电缆架内即可。注意：电缆盘应顺时针转动，即电缆始端应在电缆盘上端。电缆敷设前，应对电缆规格、型号等进行逐一核对，检查是否与图纸相符，并具有生产厂家及产品合格证书。电缆敷设中，电缆盘两侧应有协助推盘及负责刹盘滚动人员，为避免电缆受拖拉而损伤，可把电缆放在滚筒上，电缆在敷设中不得有扭绞、损伤等现象...
