xx纸业集团自备热电厂安装工程VIP免费

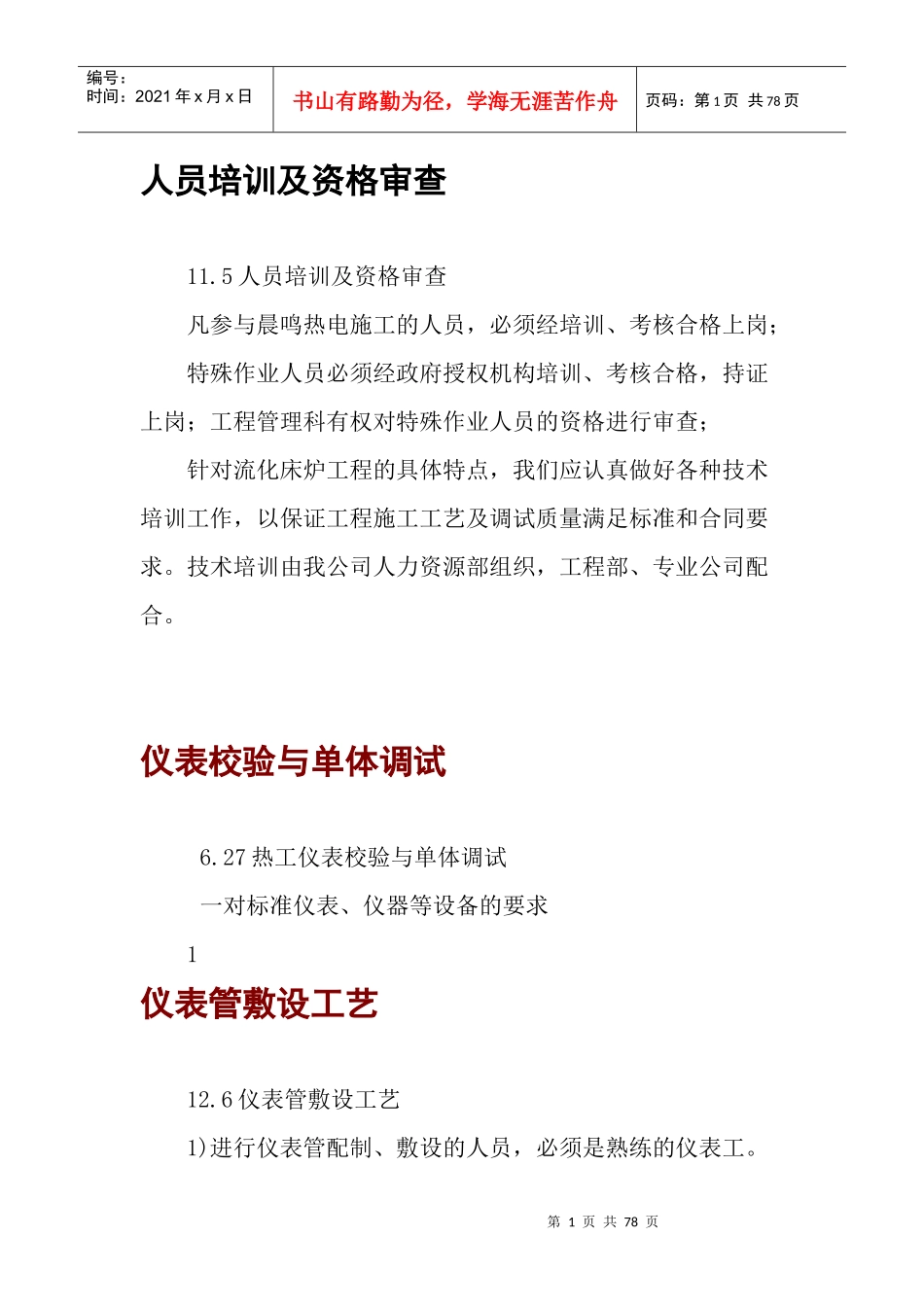

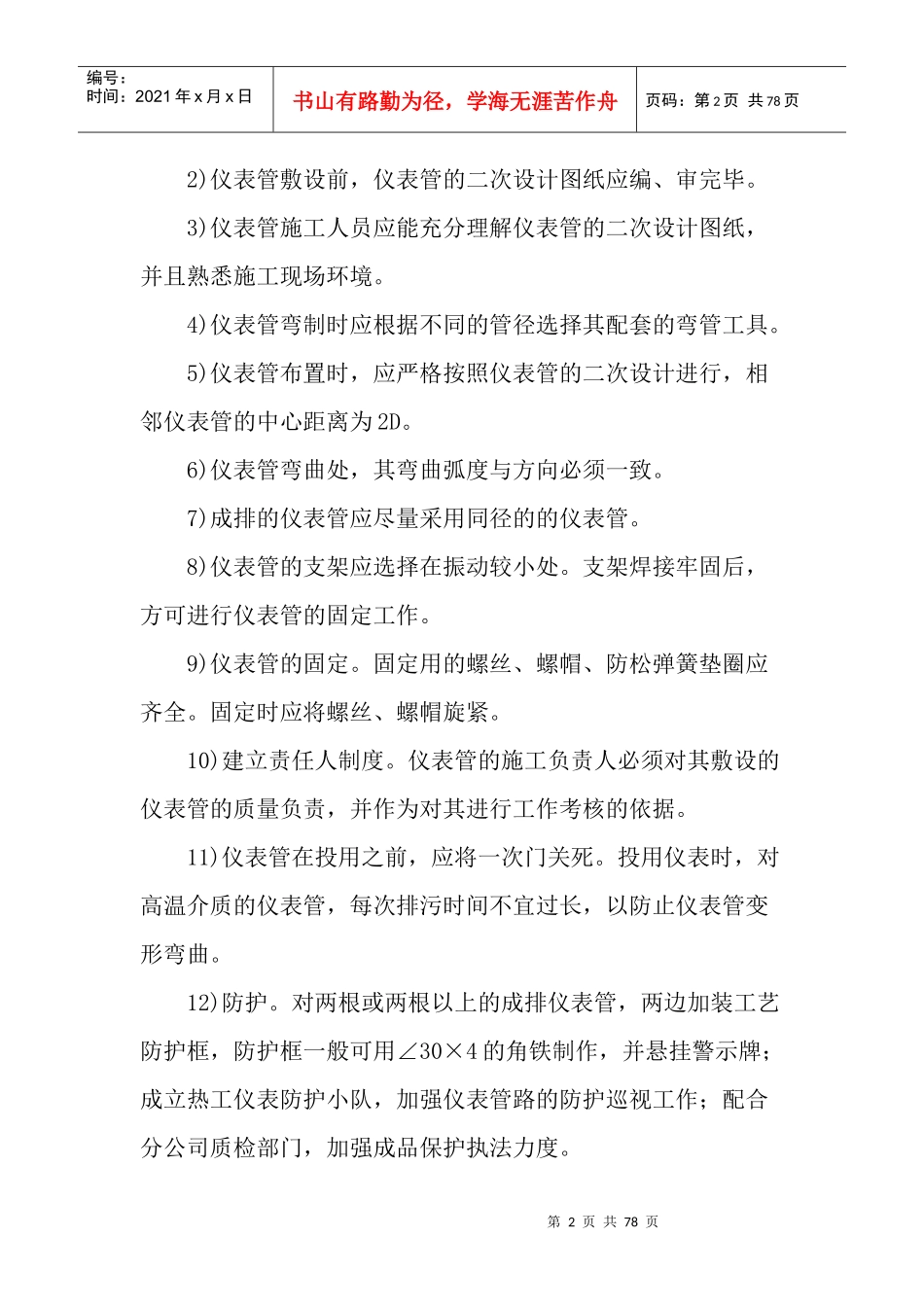

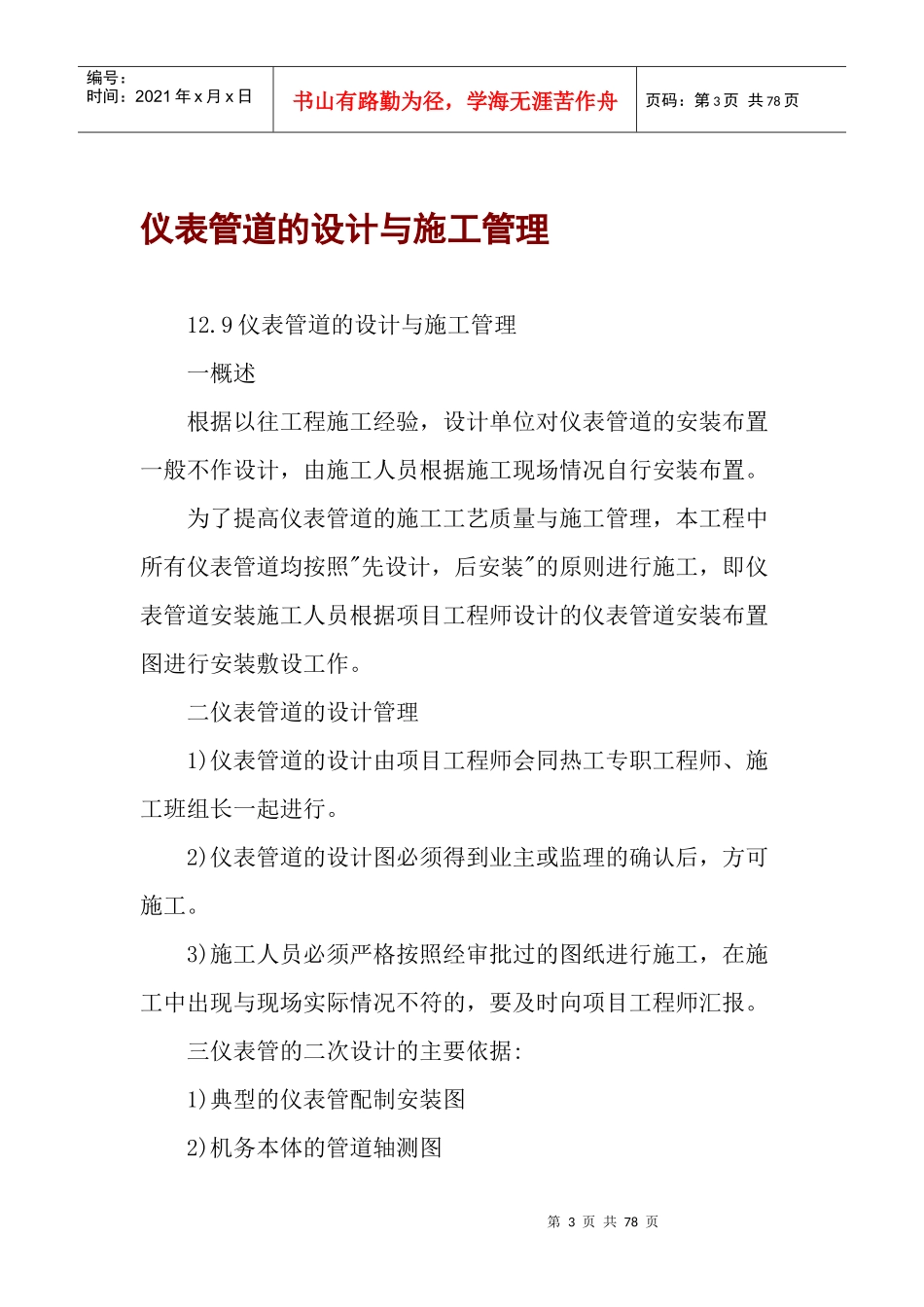

第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共78页人员培训及资格审查第1页共78页11.5人员培训及资格审查凡参与晨鸣热电施工的人员，必须经培训、考核合格上岗；特殊作业人员必须经政府授权机构培训、考核合格，持证上岗；工程管理科有权对特殊作业人员的资格进行审查；针对流化床炉工程的具体特点，我们应认真做好各种技术培训工作，以保证工程施工工艺及调试质量满足标准和合同要求。技术培训由我公司人力资源部组织，工程部、专业公司配合。仪表校验与单体调试第1页共78页6.27热工仪表校验与单体调试一对标准仪表、仪器等设备的要求1仪表管敷设工艺第1页共78页12.6仪表管敷设工艺1)进行仪表管配制、敷设的人员，必须是熟练的仪表工。第2页共78页第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共78页2)仪表管敷设前，仪表管的二次设计图纸应编、审完毕。3)仪表管施工人员应能充分理解仪表管的二次设计图纸，并且熟悉施工现场环境。4)仪表管弯制时应根据不同的管径选择其配套的弯管工具。5)仪表管布置时，应严格按照仪表管的二次设计进行，相邻仪表管的中心距离为2D。6)仪表管弯曲处，其弯曲弧度与方向必须一致。7)成排的仪表管应尽量采用同径的的仪表管。8)仪表管的支架应选择在振动较小处。支架焊接牢固后，方可进行仪表管的固定工作。9)仪表管的固定。固定用的螺丝、螺帽、防松弹簧垫圈应齐全。固定时应将螺丝、螺帽旋紧。10)建立责任人制度。仪表管的施工负责人必须对其敷设的仪表管的质量负责，并作为对其进行工作考核的依据。11)仪表管在投用之前，应将一次门关死。投用仪表时，对高温介质的仪表管，每次排污时间不宜过长，以防止仪表管变形弯曲。12)防护。对两根或两根以上的成排仪表管，两边加装工艺防护框，防护框一般可用∠30×4的角铁制作，并悬挂警示牌；成立热工仪表防护小队，加强仪表管路的防护巡视工作；配合分公司质检部门，加强成品保护执法力度。第3页共78页第2页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共78页仪表管道的设计与施工管理第3页共78页12.9仪表管道的设计与施工管理一概述根据以往工程施工经验，设计单位对仪表管道的安装布置一般不作设计，由施工人员根据施工现场情况自行安装布置。为了提高仪表管道的施工工艺质量与施工管理，本工程中所有仪表管道均按照"先设计，后安装"的原则进行施工，即仪表管道安装施工人员根据项目工程师设计的仪表管道安装布置图进行安装敷设工作。二仪表管道的设计管理1)仪表管道的设计由项目工程师会同热工专职工程师、施工班组长一起进行。2)仪表管道的设计图必须得到业主或监理的确认后，方可施工。3)施工人员必须严格按照经审批过的图纸进行施工，在施工中出现与现场实际情况不符的，要及时向项目工程师汇报。三仪表管的二次设计的主要依据:1)典型的仪表管配制安装图2)机务本体的管道轴测图第4页共78页第3页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共78页3)现场安装的实际情况4)设计院提供其他相关图纸5)其他相关的规范四仪表管设计的主要内容：1)仪表取样点所在的位置（X、Y、Z标高）2)仪表一次阀门所在的位置（X、Y、Z标高）3)取样点至一次门之间的管线图4)就地仪表所在的位置，明确标明仪表所在位置的层次及X、Y座标5)仪表管每次拐弯点的位置（X、Y、Z标高）6)仪表管道的弯曲半径R。7)从取样点到就地仪表的所有支架的档数和标高。8)编制好从取样点开始至就地的所有配件的编号9)标注好仪表管道中每个对接口的位置（X、Y、Z标高）及接口方式（有对接口、套接口两种）10)材料和设备的清单（包括型号、数量、材质等）11)技术说明及注意的事项（包括中间需穿越的建筑物和管道，以及主要的供安装时用的参照物）。12)建立统一的图幅编号和管路编号五仪表管设计时应注意的事项1)仪表管道在设计时要充分考虑到仪表管道与热表面间的第5页共78页第4页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共78页距离，同时还要考虑到热表面保温厚度，防止敷设...
