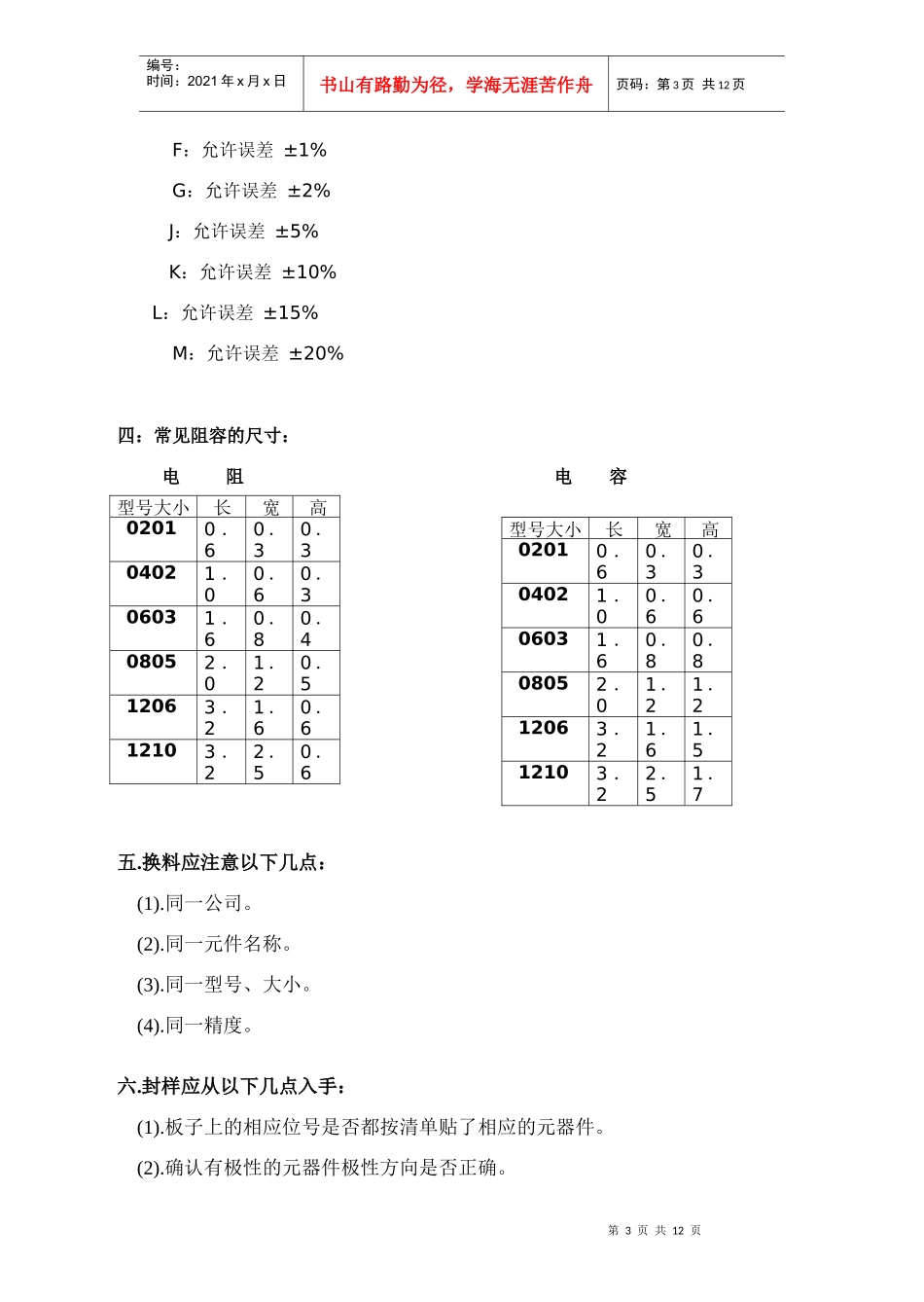

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页SMT培训第一块：SMT概论：1．SMT的全称是Surfacemounttechnology,中文意思为表面贴装技术。2．SMT包括表面貼裝技術，表面貼裝設備，表面貼裝元器件及SMT管理。3.SMT生产流程：（1）单面：来料检验印刷焊膏贴片回流焊接检测返修出货（2）双面:来料检验印刷锡膏贴片回流焊接翻板PCB的BOT面印刷焊膏贴片回流焊接检测返修↓出货第二块：SMT入门基础：一：电阻电容单位换算：1．电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧（MΩ）=1000千欧(KΩ)=1000000欧(Ω)2。电容的单位为法拉（F），其它单位有：微法（uF）、纳法（nF）、皮法（pF）。换算方法是：1uF=1000nF=1000000pF二：标示方法：（主要介绍一下数标法）（一）电阻1。当电阻阻值精度为5%时：一般用三位数字表示阻值大小，前两位表示有效数字，第三位数表示是增加的0的个数。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页（1）阻值为0时：0Ω表示为000。（2）阻值大于10Ω时：100Ω表示为101，4.7K=4700Ω则表示为472，100K=100000Ω则表示104。（3）阻值小于10Ω时：在两个数字间加字母“R”。4.7Ω表示为4R7,5.6Ω表示为5R6,8Ω可先写成8.0Ω的格式，这样就可表示为8R0。2．当电阻大于0805大小（包括0805大小）且阻值精度为1%时：一般用四位数字表示阻值大小，前三位表示有效数字，第四位数表示是增加的0的个数。（1）阻值为0时：0Ω表示为0000。（2）阻值大于10Ω时：100Ω表示为1000，4.7K=4700Ω则表示为4701，100K=100000Ω则表示1003。（3）阻值小于10Ω时：仍在第二位加字母“R”。4.7Ω表示为4R70,5.6Ω表示为5R60,8Ω可先写成8.00Ω的格式，这样就可表示为8R00。当电阻小于0805大小且阻值精度为1%时：其标示方法有两种：（1）因电阻过小，其标示方法与5%的大致相同，也是用三位数字表示阻值大小，前两位表示有效数字，第三位数表示是增加的0的个数。但为了区分与5%的不同，在数字下方画一横线。（2）电阻表面是乱码。如：“oic”等等。（二）、电容1．容量大的电容其容量值在电容上直接标明，如10uF/16V2．容量小的电容其容量值（1）直接在料盘上注明：如100p，10n等等。（2）用数标法表示。一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如：1000PF表示102，0.22uF=220nF=220000pF,可表示为224。三：阻容精度允许误差：符号D：允许误差±0.25%第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页F：允许误差±1%G：允许误差±2%J：允许误差±5%K：允许误差±10%L：允许误差±15%M：允许误差±20%四：常见阻容的尺寸：电阻电容五.换料应注意以下几点：(1).同一公司。(2).同一元件名称。(3).同一型号、大小。(4).同一精度。六.封样应从以下几点入手：(1).板子上的相应位号是否都按清单贴了相应的元器件。(2).确认有极性的元器件极性方向是否正确。型号大小长宽高02010．60．30．304021．00．60．306031．60．80．408052．01．20．512063．21．60．612103．22．50．6型号大小长宽高02010．60．30．304021．00．60．606031．60．80．808052．01．21．212063．21．61．512103．22．51．7第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页(3).核对物料站位，确保表面无明显标记的元器件的贴装正确。(4).贴片总数与清单上是否一致。（除了插件、手放或不要求贴片的元器件位号）第三块：SMT工艺管理及相关注意事项：（一）印刷管理：1.不同品牌的锡膏不能混用；已失效或用过的锡膏不能与未用的混放。2.装上钢网前应先对钢网的网孔进行彻底清洗。3.固定基板座相应的钢栓在固定板子时不准超出板子的高度。4.印刷机的印刷刮刀应水平调置，使印出来的锡膏厚薄均匀。5.如果需印刷的电路板上集成块较多或较密，则应放慢刮刀速度（印刷速度）。6.锡膏做到先进先出，并作好标签记录，生产前把锡...
