《机械原理》模拟题一VIP免费

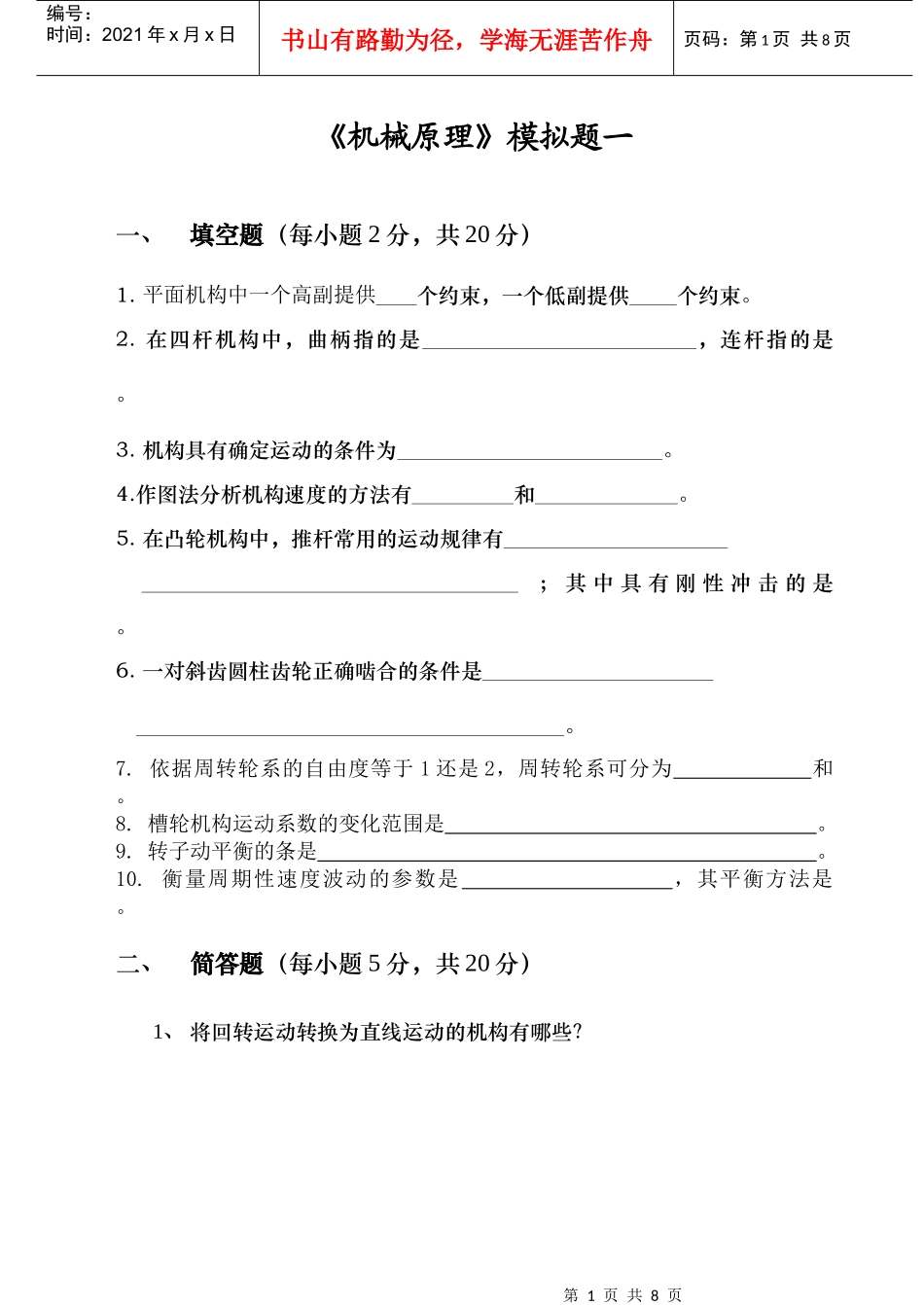

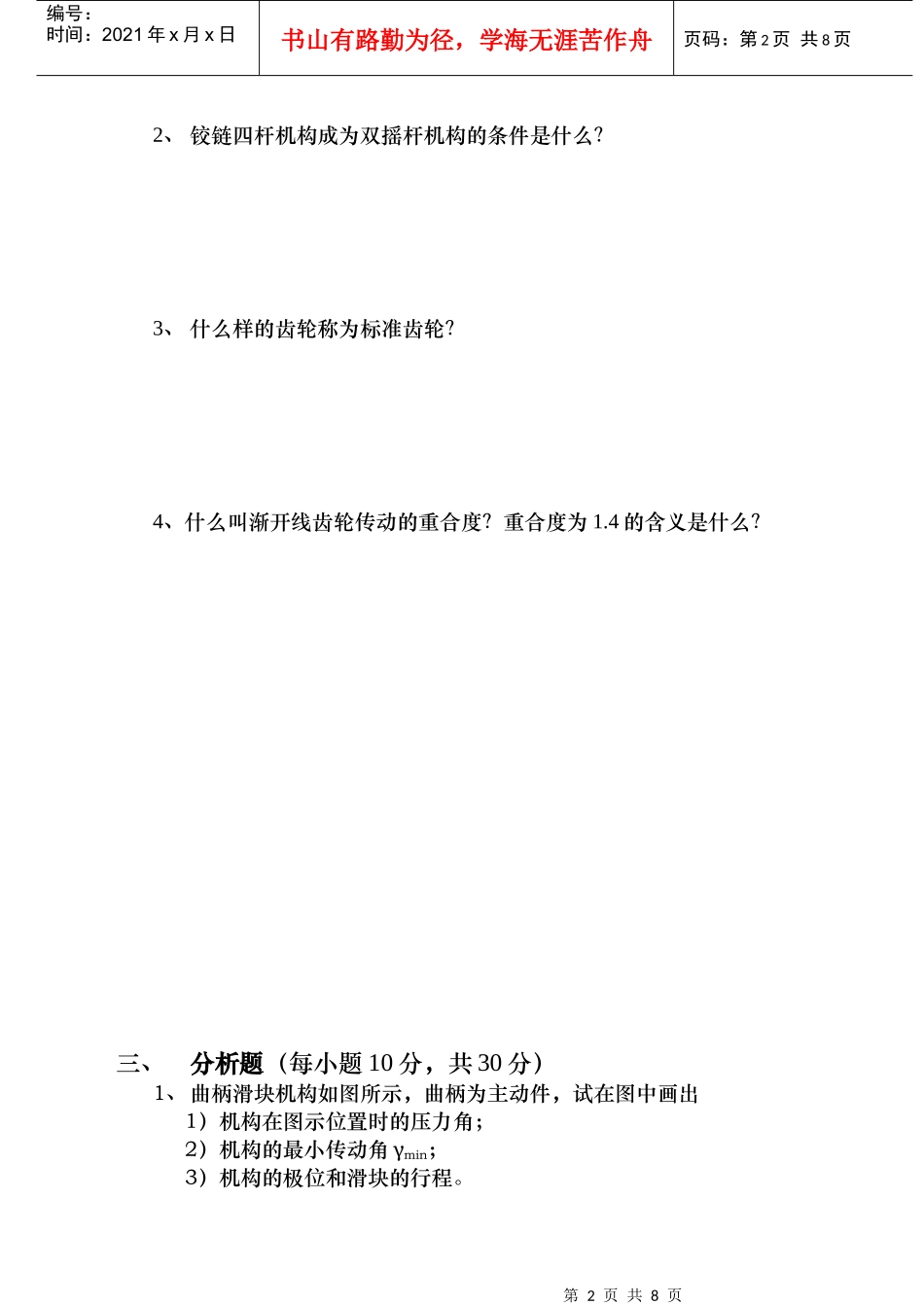

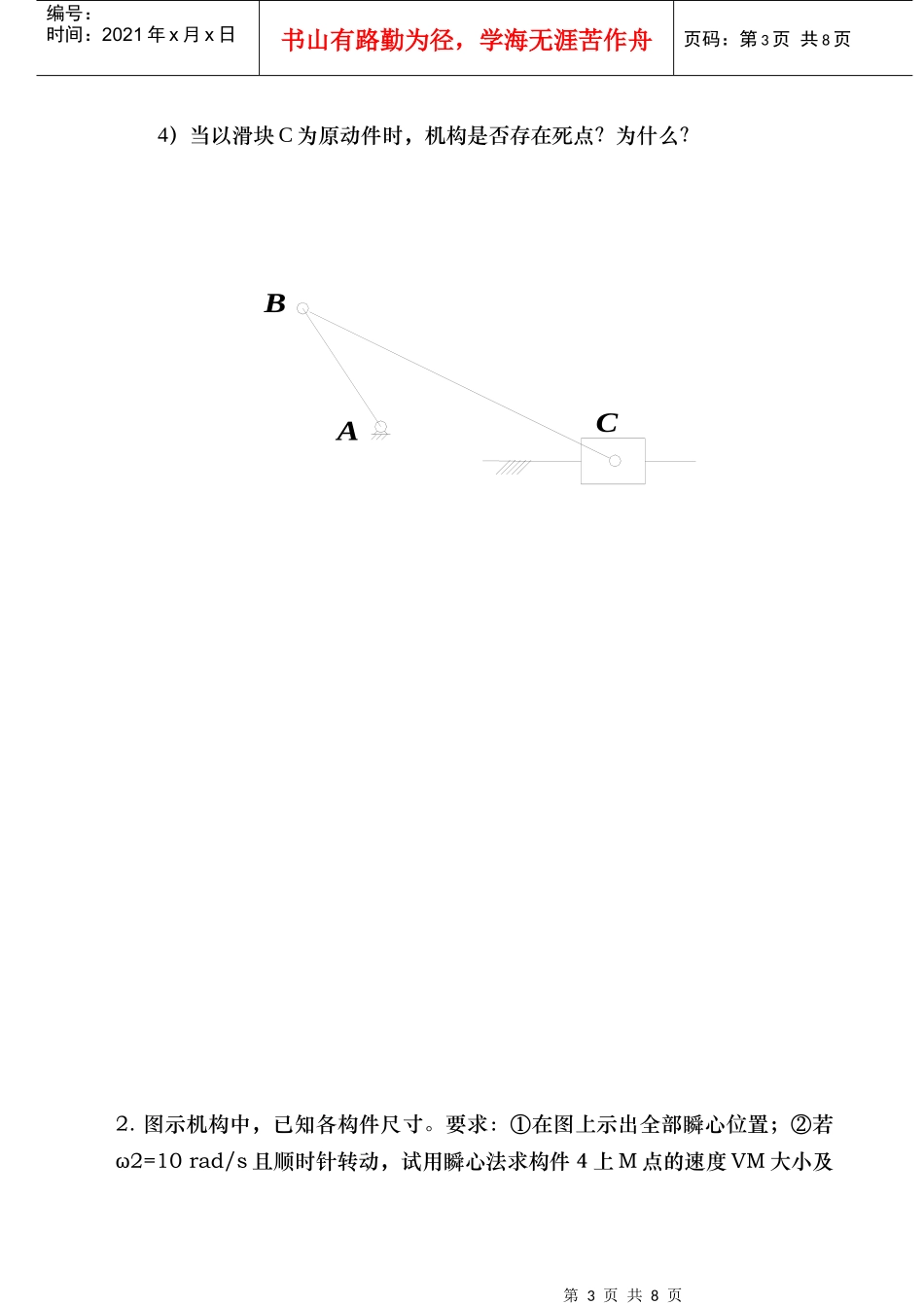

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页《机械原理》模拟题一一、填空题（每小题2分，共20分）1.平面机构中一个高副提供个约束，一个低副提供个约束。2.在四杆机构中，曲柄指的是，连杆指的是。3.机构具有确定运动的条件为。4.作图法分析机构速度的方法有和。5.在凸轮机构中，推杆常用的运动规律有；其中具有刚性冲击的是。6.一对斜齿圆柱齿轮正确啮合的条件是。7.依据周转轮系的自由度等于1还是2，周转轮系可分为和。8.槽轮机构运动系数的变化范围是。9.转子动平衡的条是。10.衡量周期性速度波动的参数是，其平衡方法是。二、简答题（每小题5分，共20分）1、将回转运动转换为直线运动的机构有哪些？第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2、铰链四杆机构成为双摇杆机构的条件是什么？3、什么样的齿轮称为标准齿轮？4、什么叫渐开线齿轮传动的重合度？重合度为1.4的含义是什么？三、分析题（每小题10分，共30分）1、曲柄滑块机构如图所示，曲柄为主动件，试在图中画出1）机构在图示位置时的压力角；2）机构的最小传动角γmin；3）机构的极位和滑块的行程。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页4）当以滑块C为原动件时，机构是否存在死点？为什么？2.图示机构中，已知各构件尺寸。要求：①在图上示出全部瞬心位置；②若ω2=10rad/s且顺时针转动，试用瞬心法求构件4上M点的速度VM大小及ABC第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页方向。(注：μl=0.02m/mm)第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页3、在图示凸轮机构中，试分析1）该机构的名称；2）画出机构的基圆；3）画出机构在图示位置时的位移及压力角；4）凸轮沿图示方向转90度，画出机构的位移及压力角；5）在图上标出推杆行程。ω1第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页四、计算题（每小题10分，共30分）1、计算图示机构的自由度，并指出是否存在局部自由度、复合铰链与虚约束，并说明所在位置。并分析该机构是否具有确定的运动？为什么？2、已知一对标准直齿圆柱齿轮外啮合传动，其传动比i12=2.5，中心距a=154mm，模数m=4mm，压力角α=20o，齿顶高系数ha¿=1.0，顶隙系数c¿=0.25，试求两齿轮的齿数、齿顶圆、齿根圆和基圆。第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页3.在图示的轮系中，所有齿轮皆为渐开线标准直齿圆柱齿轮，其模数皆为2mm，并已知齿数z1=20，z2=32，z2'=18，z3'=20，z4=30，试求：（1）齿轮3和齿轮5的齿数z3和z5（已知a12=a2'3,a3'4=a45）；（2）该轮系的传动比i1H。第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页
