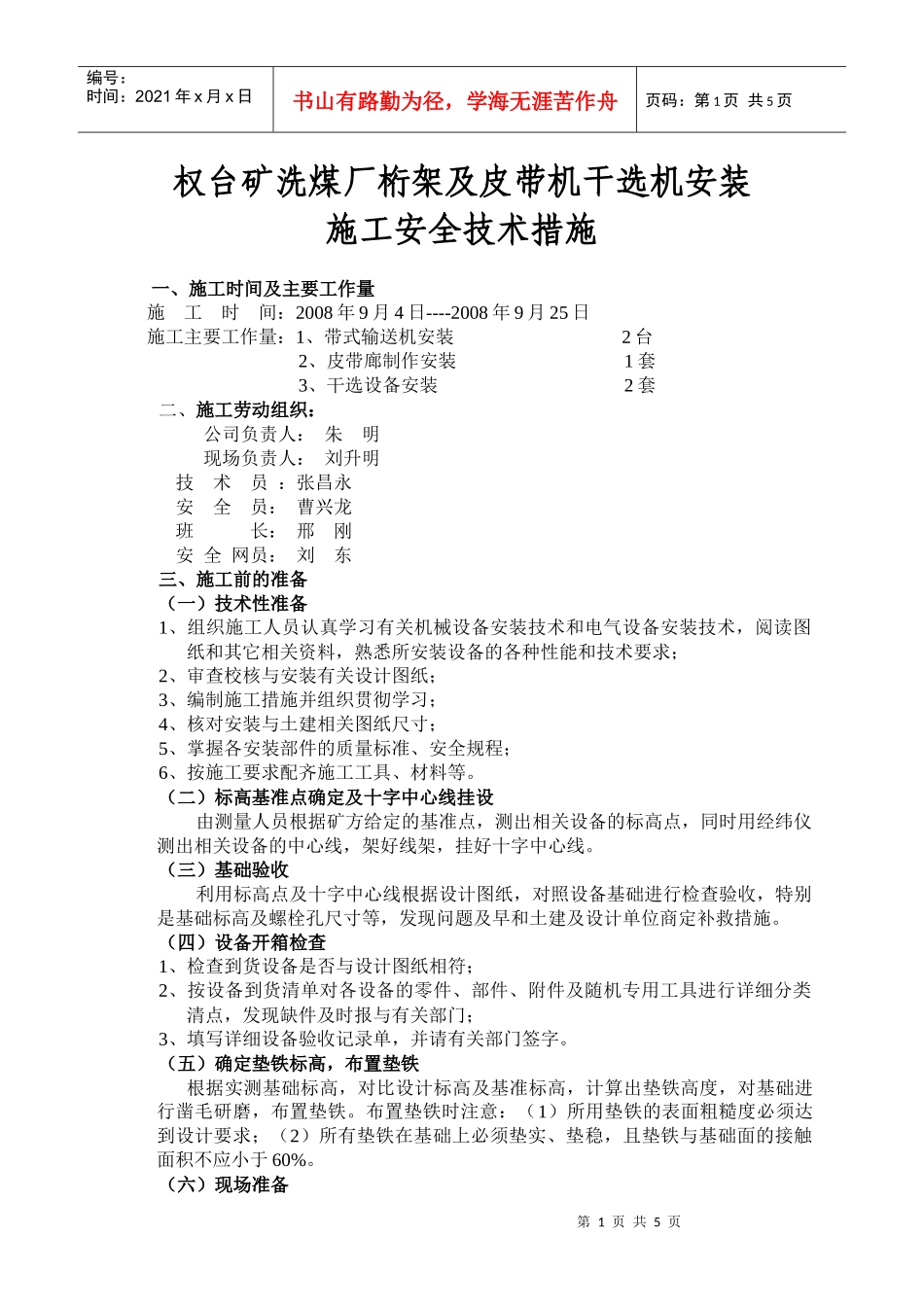

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页权台矿洗煤厂桁架及皮带机干选机安装施工安全技术措施一、施工时间及主要工作量施工时间：2008年9月4日----2008年9月25日施工主要工作量：1、带式输送机安装2台2、皮带廊制作安装1套3、干选设备安装2套二、施工劳动组织：公司负责人：朱明现场负责人：刘升明技术员：张昌永安全员：曹兴龙班长：邢刚安全网员：刘东三、施工前的准备（一）技术性准备1、组织施工人员认真学习有关机械设备安装技术和电气设备安装技术，阅读图纸和其它相关资料，熟悉所安装设备的各种性能和技术要求；2、审查校核与安装有关设计图纸；3、编制施工措施并组织贯彻学习；4、核对安装与土建相关图纸尺寸；5、掌握各安装部件的质量标准、安全规程；6、按施工要求配齐施工工具、材料等。（二）标高基准点确定及十字中心线挂设由测量人员根据矿方给定的基准点，测出相关设备的标高点，同时用经纬仪测出相关设备的中心线，架好线架，挂好十字中心线。（三）基础验收利用标高点及十字中心线根据设计图纸，对照设备基础进行检查验收，特别是基础标高及螺栓孔尺寸等，发现问题及早和土建及设计单位商定补救措施。（四）设备开箱检查1、检查到货设备是否与设计图纸相符；2、按设备到货清单对各设备的零件、部件、附件及随机专用工具进行详细分类清点，发现缺件及时报与有关部门；3、填写详细设备验收记录单，并请有关部门签字。（五）确定垫铁标高，布置垫铁根据实测基础标高，对比设计标高及基准标高，计算出垫铁高度，对基础进行凿毛研磨，布置垫铁。布置垫铁时注意：（1）所用垫铁的表面粗糙度必须达到设计要求；（2）所有垫铁在基础上必须垫实、垫稳，且垫铁与基础面的接触面积不应小于60%。（六）现场准备第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页1、全面清理现场，进行文明施工作业；2、悬挂各种规章制度、质量标准及各种记录，编制施工用各种图表；3、现场按消防要求，布置消防器材，布置好临时照明及临用施工用电板，挂好用电标志牌。4、所有施工人员都必须身体健康、通视良好、持证上岗。（七）准备的安装施工工具和测量用具及仪表1、安装工具：钢丝绳套、马蹬、手拉葫芦等。2、测量用具及仪表：钢板尺、水平仪、塞尺、铅锤和细绳、转速表、摇表、万用表；3、贯彻安装施工质量标准，制定安全措施要保证设备的安装质量，应向施工人人员认真贯彻《煤矿安装工程质量检验评定标准》。（八）设备材料运输搬运安装设备时，应根据设备重量、体积和外形，选用适当的搬运工具。搬运道路要平坦、畅通，搬运时要将设备绑牢固，如用钢丝绳捆绑，应垫以胶皮或软木，以防损坏设备，搬运时要小心谨慎，防止设备受到碰撞和机械损伤。（九）设备基础的检查1、检查基础质量；基础必须没有裂纹、气泡、外露钢筋和其它罐陷。因铁锤敲打声音清脆、不暗哑，用凿试时，不崩塌或散落。2、检查基础各部尺寸：按照施工图要求，检查基础各部尺寸，如基础纵轴线、横轴线、长、宽和高度尺寸，基础上平面的标高和水平度以及其它各部尺寸，误差不应超过允许范围。3、检查予埋孔洞是否符合要求。四、施工程序测量放线基础验收基础凿毛、垫铁布置大件吊装就位设备安装驱动装置安装各种电气设备安装各种电缆敷设各种电缆做头压线电缆及电气设备试验、调试（设备厂家）送电、试运行验收移交五、设备安装（一）钢桁架加工制作和安装1、钢桁架加工制作⑴应严格按照设计图纸进行购买材料、下料⑵按足尺放样进行点焊，加工尺寸经核实无误后再进行焊接。⑶进行刷涂油漆。⑷待全部加工完毕，防腐完毕后，在机厂院内清理场地，进行试拼装，在拆除时应做好标记，记录好交与现场技术人员。2、钢桁架运输及安装⑴钢桁架在运输过程中，要捆扎牢，每层之间要加垫木垫实。⑵现场钢桁架拼装，桁架安装。桁架加工制作（由机厂完成），运输前，应将施工现场平整，留有足够的拼装空间。现场组装，夯实地坪，每隔三米放置道木一处，每处用道木200×200×3000两块，在铺设好的垫木上拼装钢桁架。拼装时不能损伤原有罗栓孔...
