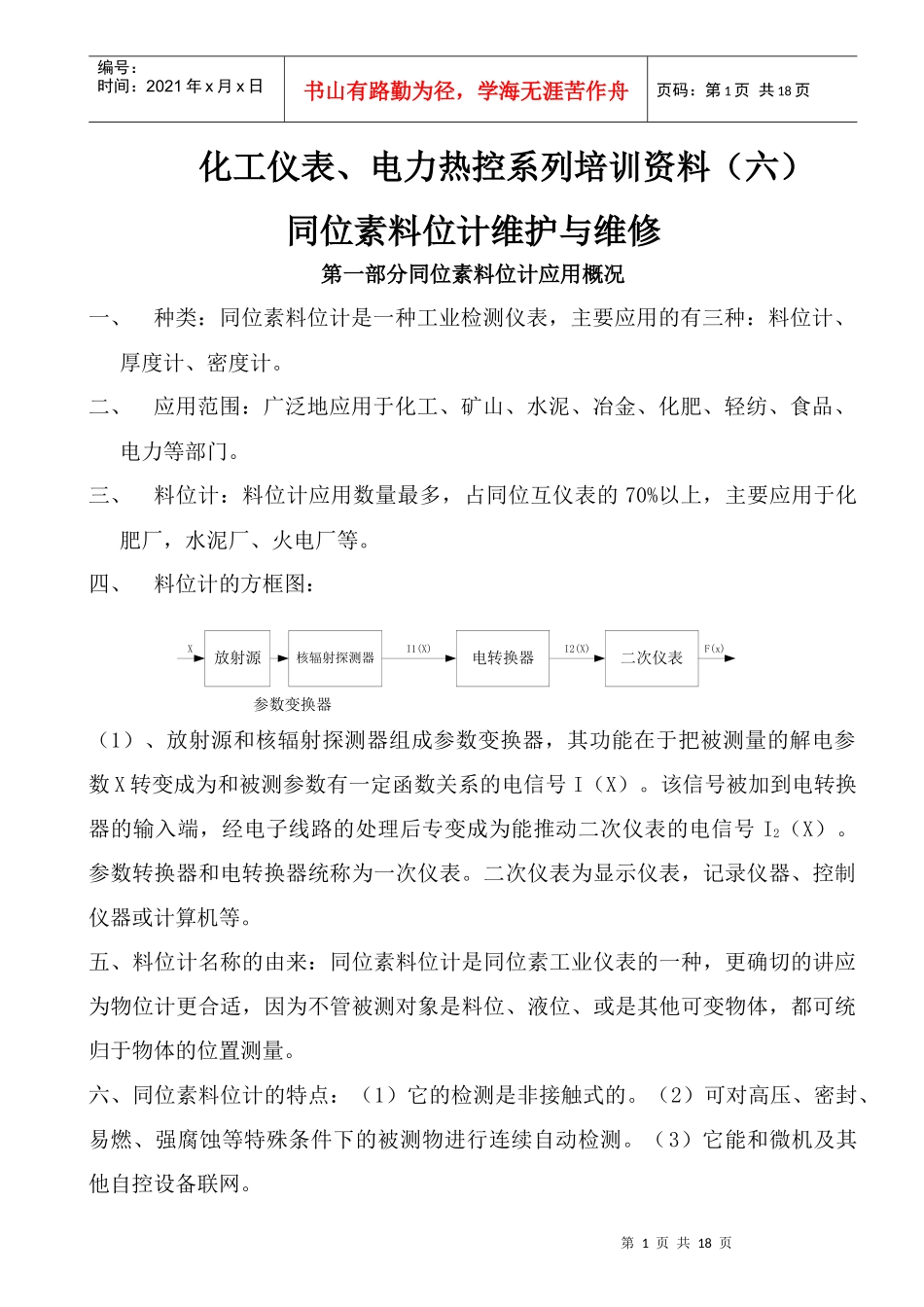

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页化工仪表、电力热控系列培训资料（六）同位素料位计维护与维修第一部分同位素料位计应用概况一、种类：同位素料位计是一种工业检测仪表，主要应用的有三种：料位计、厚度计、密度计。二、应用范围：广泛地应用于化工、矿山、水泥、冶金、化肥、轻纺、食品、电力等部门。三、料位计：料位计应用数量最多，占同位互仪表的70%以上，主要应用于化肥厂，水泥厂、火电厂等。四、料位计的方框图：（1）、放射源和核辐射探测器组成参数变换器，其功能在于把被测量的解电参数X转变成为和被测参数有一定函数关系的电信号I（X）。该信号被加到电转换器的输入端，经电子线路的处理后专变成为能推动二次仪表的电信号I2（X）。参数转换器和电转换器统称为一次仪表。二次仪表为显示仪表，记录仪器、控制仪器或计算机等。五、料位计名称的由来：同位素料位计是同位素工业仪表的一种，更确切的讲应为物位计更合适，因为不管被测对象是料位、液位、或是其他可变物体，都可统归于物体的位置测量。六、同位素料位计的特点：（1）它的检测是非接触式的。（2）可对高压、密封、易燃、强腐蚀等特殊条件下的被测物进行连续自动检测。（3）它能和微机及其他自控设备联网。放射源核辐射探测器二次仪表电转换器XI1(X)I2(X)F(x)参数变换器第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页第二部分：核辐射一、原子核基础知识：、1、元素和原子核：组成每种元素的基本单元是原子。原子是具有元素一切物性的最小“微核”元素就是所有同种原子的总称。2、放射性同位素：（1）同位素：具有相同质子数不同中子数年的同一种元素的原子，互称为同位素。如：（2）同位素有稳定的和不稳定的两种，不稳定的同位素，在没有任何外因的作用下，原子核的成分或状态会自动变化莫测，在变化的过程中放射出人眼看不见的射线，这种现象称放射现象，这种性能称放射性能，这种变化称为放射性衰变（或放射性蜕变）。而具有放射性能的同位素称为放射性同位素。（3）放射性同位素放射出来的α常见惯的有三种：αβγ。α射线（或称α粒子）是带正电的原子核流。（带两个正电荷）β射线（或称β粒子）是高速运动的电子流。（带一个负电荷）γ射线（或称γ光子）是从原子核中发射出来的电磁波。速度等于光速（3*108米/秒），波长极短。（不带电）3、放射性衰变规律：（1）放射强度：放射性同位素的原子核在单位时间里衰变的数目称为放射性强度。（或放射性活度）单位是居里（CI）。（2）单位换算关系：1居里（Ci）=1000毫居里（mCi）1毫居里（mCi）=1000微居里（μCi）注：新的单位为贝克勒尔（Becquerel），符号：Bq.定义为：每秒一H1H2H3H氕氘氚CoCo6027Co5927Cs13355CsCsCs1345513755第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页次衰变。（3）半衰期：就是放射性强度衰减一半时所需的时间，符号放射性强度随时间减弱，吸从指数衰减规律：I=I0e-λt注：I0为初始时的放射强度，I为经过时间t后的放射强度。λ称为衰变常数：λ=Ln2/T1/2=0.693/T1/2上式可改写为：I=I0e-0。693t/T1/2（4）几种同常见同位素的半衰期：核素名称元素符号半衰期钴--60Co5.263年氪—85Kr10.76年铯—137Cs30年钡—133Ba10.9年铕—152Eu13.2年镭—226Ra1600年铀—238U45亿年碘--131I8.03天钋—212Po3.04×10-7年碳--14C5760年二、γ射线与物质的相互作用1、γ射线与物质作用的主要效应：（1）光电效应：γ光子穿过物质时，和物质中的原子发生碰撞，它可能把自己的能量交给原子核外的一个电子，这电子脱离原来的轨道而运运，而γ光子本身则被物质吸收，这种效应称为光电效应。。原子γ散射光子e散射电子λ射光子γθφ第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页（2）散射效应：（3）电子对效应三、常见的γ射线源γ射线性同位素虽然有许多，但是有的半衰期太短，有的来之不易，所以γ射线料位计所用的放射源，目前...
