五坊园三期建筑节能工程监理细则VIP专享VIP免费

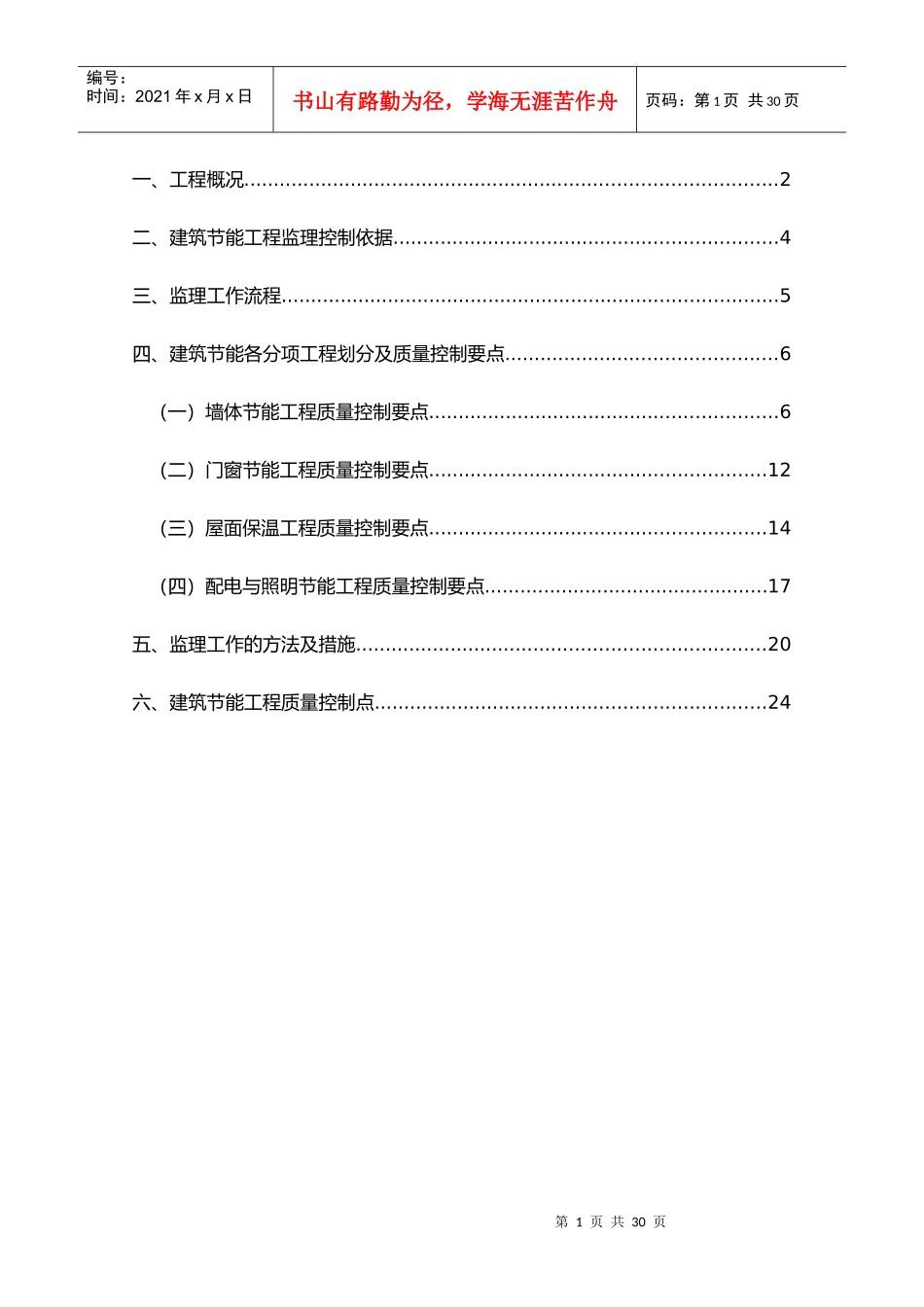

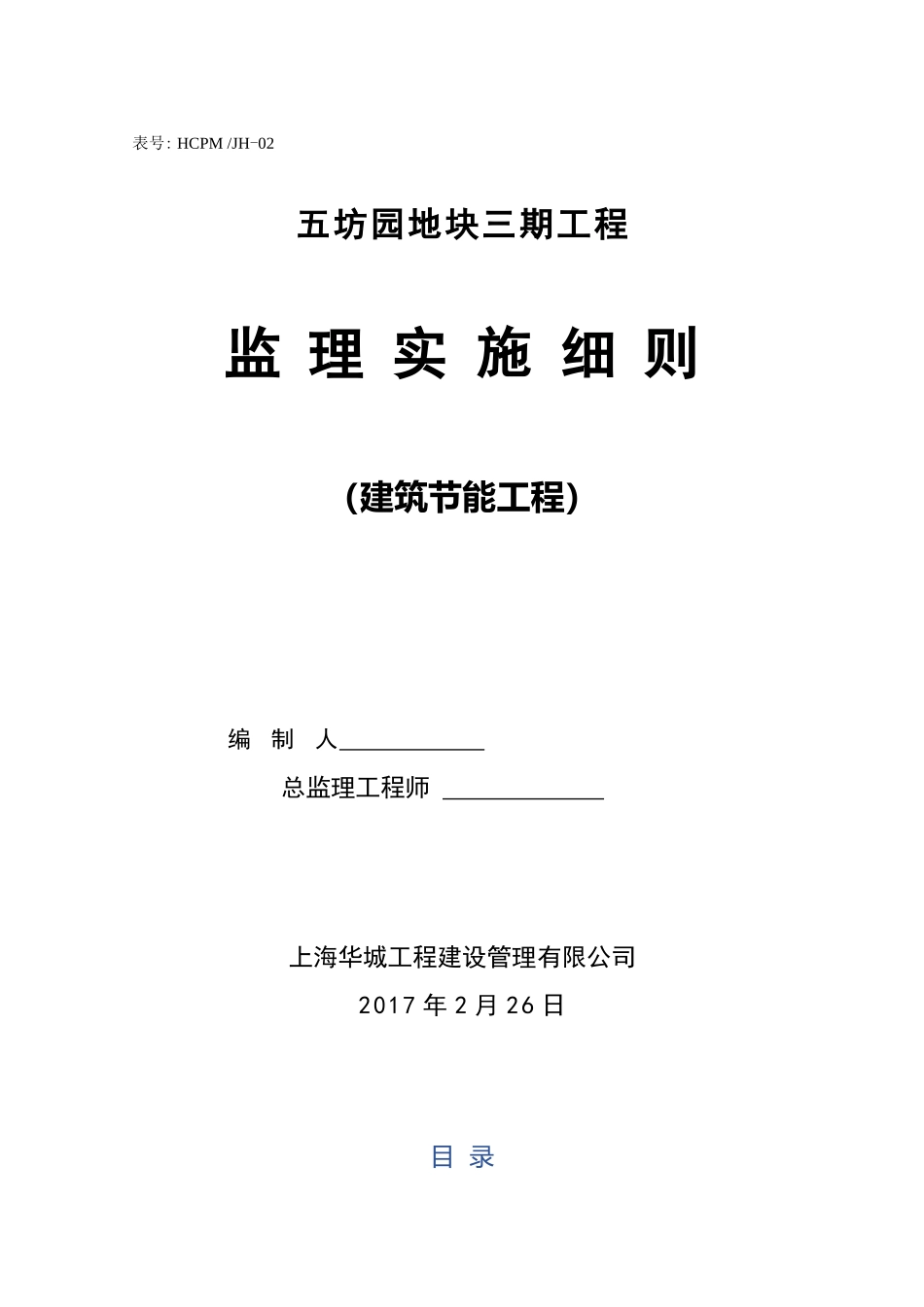

表号:HCPM/JH-02五坊园地块三期工程监理实施细则（建筑节能工程）编制人总监理工程师上海华城工程建设管理有限公司2017年2月26日目录第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页一、工程概况..........................................................................................2二、建筑节能工程监理控制依据.................................................................4三、监理工作流程....................................................................................5四、建筑节能各分项工程划分及质量控制要点..............................................6（一）墙体节能工程质量控制要点...........................................................6（二）门窗节能工程质量控制要点.........................................................12（三）屋面保温工程质量控制要点.........................................................14（四）配电与照明节能工程质量控制要点................................................17五、监理工作的方法及措施.....................................................................20六、建筑节能工程质量控制点..................................................................24第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页一、工程概况工程名称：五坊园三期项目工程建设单位：上海南房集团有限公司设计单位：上海众鑫建筑设计院有限公司施工单位：上海南汇建工（集团）有限公司监理单位：上海华城工程建设管理有限公司本工程位于上海市黄埔区河南南路以西，陆家浜路以北，迎勋路以东，江阴街以南。1号楼和2号楼为住宅，分别为17跃18和27跃28层；3和4号楼为配套商业+住宅，31跃32层；5号楼为三层商业楼；6号楼是变电站；7号楼为门卫；地下车库为地下二层。建筑面积约为80833平方米。本工程节能主要范围：1、建筑外墙保温系统：本工程外墙保温采用岩棉带组合板外保温系统，外墙外侧采用40-55岩棉带组合板。（住宅外墙墙面保温为40厚；住宅所有凸窗侧板保温为30厚，公建商业外墙墙面保温为55厚）。所有凸窗上下板采用膨胀聚苯板（保温设计厚度为20厚）；门窗洞口材料为20厚水泥基无机保温砂浆I型。岩棉带组合板燃烧性能等级为A级。饰面构造、固定等构造措施，保温材料性能、界面剂性参见《岩棉板(带)薄抹灰外墙外保温系统应用技术规程》（DG/TJ08-2126-2013）。膨胀聚苯板做法参见《外墙外保温建筑构造》（10J121）。2、屋面工程分保温屋面及不保温屋面二种。屋面采用泡沫玻璃保温板（燃烧性能A级）外保温系统。商业屋面保温采用泡沫玻璃保温板（保温110厚）保温系统；住宅屋面保温采用泡沫玻璃保温板（保温70厚）保温系统。3、门窗工程：型材表面处理为粉末喷涂，颜色由业主指定；外窗节能采用隔热铝合金窗隔热条厚16mm(5Low-e+12A+5（高透光）)，传热第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页系数2.8W/m2.K，玻璃自身遮阳系数0.62，窗框系数0.75，气密性为6级,抗风压6级，可见光透射比0.72。凸窗采用隔热铝合金窗隔热条厚8mm(5Low-e+9A+5+9A+5(高透光))，传热系数2.4W/m2.K，自身遮阳系数0.62，窗框系数0.75，抗风压6级，气密性为6级，可见光透射比0.72。商业公建采用隔热铝合金窗隔热条厚16mm(5Low-e+12A+5（高透光）)，传热系数2.8W/m2.K，自身遮阳系数0.62，窗框系数0.75，气密性为6级,抗风压4级,可见光透射比0.72。4、安装工程本工程电气设计合理配置相关系统与设备.采用安全可靠、高效节能的电气设备产品.配变电所应靠近负荷中心.居住区配电干线电缆按经济电流密度选取.根据照度标准，照明功率密度按目标值执行。房间或场所照明功率密度值（W/m）2对应照度值Lx房间或场所照明功率密度值（W/m）2对应照度值Lx起居室5100厨房5100卧室575卫生间3.5100餐厅5150走道250住宅建筑的套（户）内供电容量应符合相关标准.建筑面积120...
